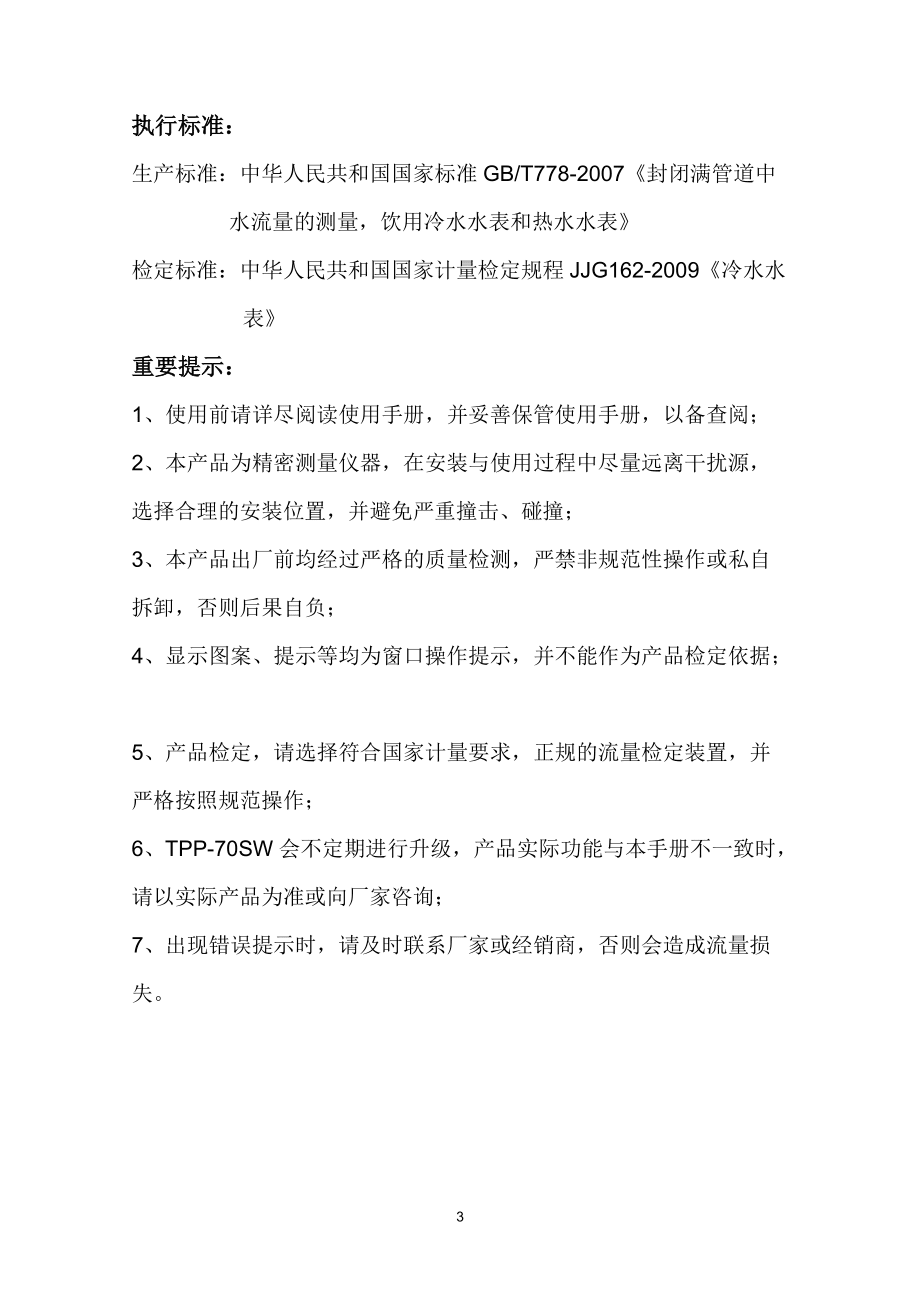

1、 超聲波水表使用手冊感謝選用TPP-70SW系列超聲波水表。TPP-70SW系列超聲波水表是基于超聲波時差法原理設計而成的性能卓越的超聲波測流產品。本公司對TPP-70SW系列超聲波水表擁有完整的、獨立的知識產權。使用過程中如有任何問題，歡迎來電來函。執行標準：生產標準：中華人民共和國國家標準GB/T778-2007封閉滿管道中水流量的測量，飲用冷水水表和熱水水表檢定標準：中華人民共和國國家計量檢定規程JJG162-2009冷水水表重要提示：1、 使用前請詳盡閱讀使用手冊，并妥善保管使用手冊，以備查閱；2、 本產品為精密測量儀器，在安裝與使用過程中盡量遠離干擾源，選擇合理的安裝位置，并避免嚴重

2、撞擊、碰撞；3、 本產品出廠前均經過嚴格的質量檢測，嚴禁非規范性操作或私自拆卸，否則后果自負；4、 顯示圖案、提示等均為窗口操作提示，并不能作為產品檢定依據；5、 產品檢定，請選擇符合國家計量要求，正規的流量檢定裝置，并嚴格按照規范操作；6、 TPP-70SW會不定期進行升級，產品實際功能與本手冊不一致時，請以實際產品為準或向廠家咨詢；7、 出現錯誤提示時，請及時聯系廠家或經銷商，否則會造成流量損失。1、 產品特點： 專門用于小區分戶或其它場所的小口徑用水的精準計量； 最小可測流速僅為0.003m/s,真正實現滴水計量； 可實現正反流量的雙向計量； 雙行同屏顯示，完整的提示功能，方便查詢、診斷

3、； 機身可自由近360度旋轉，方便用戶查閱； 小體積微功耗設計，實際使用壽命10年以上； 優良的線性度，在滿量程范圍內，線性一致，無須多點校正； 完美的軟件擴展功能，可滿足不同用戶的定制要求； 多種計量單位可選，滿足不同國家的用戶需求；2、 產品外形尺寸公稱直徑(mm)L(mm)H(mm)W（mm)連接螺紋DN1511068.590.5G3/4BDN201308590.5G1BDN2517593.590.5G1 1/4B3、 產品技術參數特性技術參數可測介質水及其它均質液體且充滿被測管段準確度等級優于2級最大允許工作壓力1.6Mpa公稱通徑DN15-DN25工作環境溫度：-1555；濕度100

4、%（RH）溫度等級T30/T50, 出廠默認為T30上游流場敏感度等級U10下游流場敏感度等級D5氣候和機械環境安全等級C類電磁兼容性等級E1數據存貯EEPROM/FLASH存儲數據數據通訊RS485/紅外工作電源3.6V鋰電池，壽命10年防護等級IP68本地顯示雙行顯示9位累積量、4位瞬時流量及流量單位、狀態提示符4、 流量范圍公稱直徑（mm)量程比（Q3/Q1)R始動流量(L/H)最小流量Q1(L/H)分界流量Q2(L/H)常用流量Q3（m³/H）過載流量Q4（m³/H）DN154006.25102.53.125DN20400101645DN2540015.7525.2

5、6.37.8755、 窗口操作用磁棒觸碰磁感應區即可實現顯示窗口的切換、循環。6、 窗口顯示36.1366 m30.0000 m3/h01窗口：顯示凈累積流量及瞬時流量。單位可定制，常設單位為：m³和m³/h。 36.1366 m30.000 m3/h02窗口：顯示凈累積流量和流速。累積流量單位可定制，常設單位為：m³。-0.0440 m30.000 m3/h03窗口：顯示累積流量（負）和瞬時流量（負）單位可定制，常設單位為m³和m³/h。04窗口：標定窗口2015.01.0101:0005窗口：顯示時間日期。上行顯示日期，下行顯示小時、分64

6、2.90594.906窗口：上行顯示有效運行時間，下行顯示故障時間00.000.007窗口：上行顯示傳播時間，下行顯示時差1505180103.0408窗口：上行顯示產品序列號，下行顯示軟件版本信息。如需其它設定，我司可根據客戶的實際需求提供定制的系統軟件，從而實現多種自定義設定及顯示。7、 自診斷及故障解析標識符定義故障解析接收信號強度識別符號。 一般情況下，顯示三個格度為最佳。測量流量超過過載流量（Q4)測量流量低于最小流量（Q1)測量介質流動方向提示符電池電量提示符當提示僅一個格度時，請盡快更換電池，否則會造成流量丟失。不可修復故障提示符聯系廠家或經銷商可修復故障提示符頻繁出現時，重點檢查是否空管或氣泡過多。排除氣泡或雜質。正在通訊標識滴水計量或漏水標識空管提示符8、 標定1、檢定方法遵循國家計量檢定規程JJG162-2009-冷水水表2、標定時請選擇經過計量部門認證的、正規的流量檢定裝置并經專業人員規范操作；3、本系列產品（DN15-DN25)更適于“啟停法”標定；4、本系列產品可即標即用，無附加操作，實現檢定精度與實際使用精度一致。（檢定時的附加操作往往隱含著計量精度上的貓膩）；5、顯示分辨率用戶可自定義，出廠設定為0.1升；6、為了更方便的顯示結果，標定時可選擇“04
