1、SOLUTION MAKE-UP BASED WEIGH稱重配液系統方案書建兄W E N XI N GSOLUTION MAKE-UP SYSTEMBASED WEIGH稱重配液系統設計方案提出方：浙江溫兄機械閥業有限公司設計方案審核方：天津紅日藥業股份有限公司目 錄1 引言3.1.1 設計目的3.1.2 設計背景3.2總體設計3.2.1 需求規定3.2.2 基本設計概念及處理流程 .32.2.1 基本設計概念 3.2.2.2 處理流程圖及描述 3.2.3 重量智能控制系統參數 4.2.4 配液罐系統參數4.3系統配置6.3.1 重量智能控制系統配置 6.3.2 配液罐系統配置6.4技術文件7

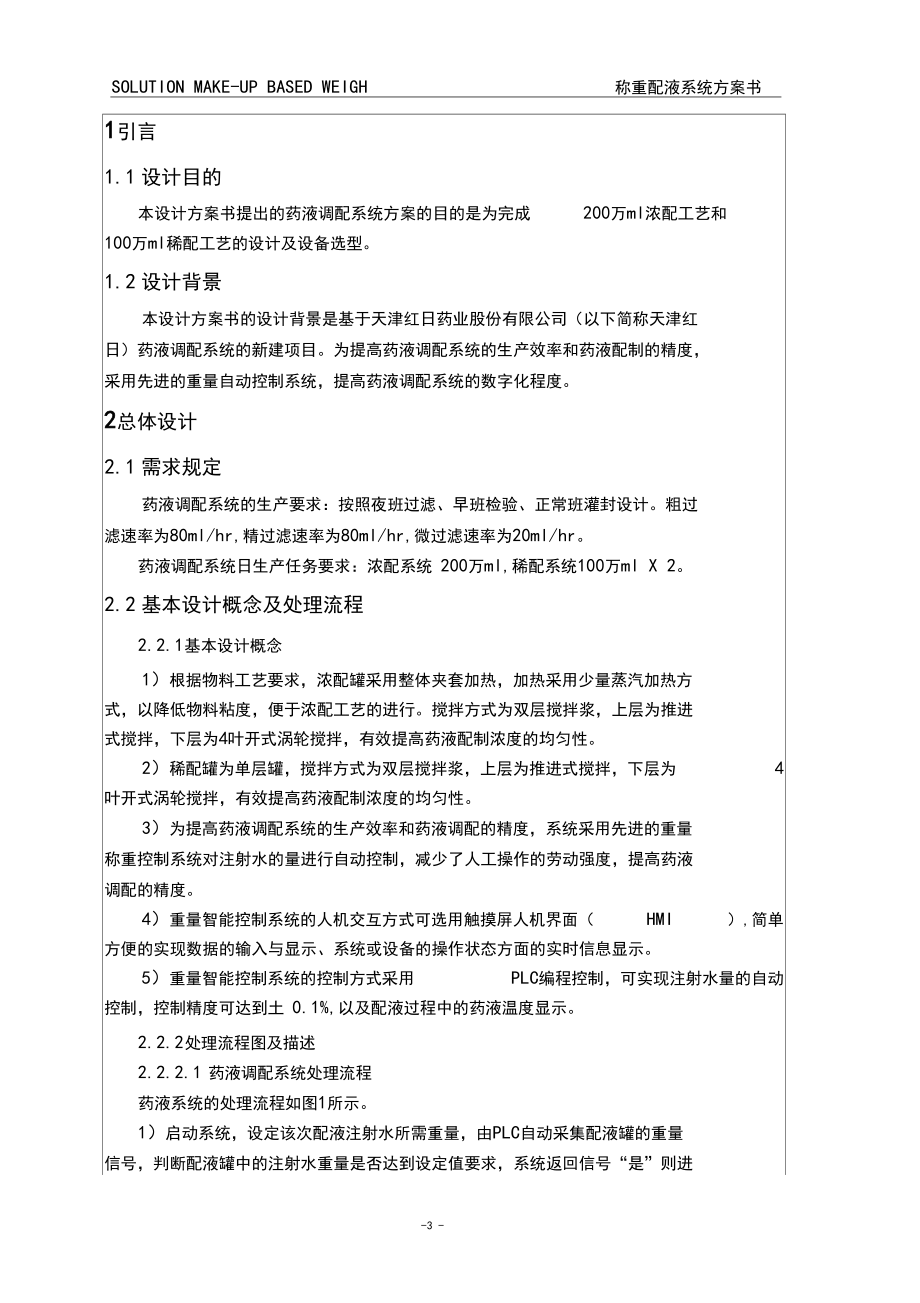

2、.5系統工藝流程圖7.6設備選型7.7服務與支持 9.8報價9.-10 -1引言1.1 設計目的本設計方案書提出的藥液調配系統方案的目的是為完成200萬ml濃配工藝和100萬ml稀配工藝的設計及設備選型。1.2 設計背景本設計方案書的設計背景是基于天津紅日藥業股份有限公司（以下簡稱天津紅 日）藥液調配系統的新建項目。為提高藥液調配系統的生產效率和藥液配制的精度， 采用先進的重量自動控制系統，提高藥液調配系統的數字化程度。2總體設計2.1 需求規定藥液調配系統的生產要求：按照夜班過濾、早班檢驗、正常班灌封設計。粗過 濾速率為80ml/hr,精過濾速率為80ml/hr,微過濾速率為20ml/hr。

3、藥液調配系統日生產任務要求：濃配系統 200萬ml,稀配系統100萬ml X 2。2.2 基本設計概念及處理流程2.2.1 基本設計概念1）根據物料工藝要求，濃配罐采用整體夾套加熱，加熱采用少量蒸汽加熱方 式，以降低物料粘度，便于濃配工藝的進行。攪拌方式為雙層攪拌漿，上層為推進 式攪拌，下層為4葉開式渦輪攪拌，有效提高藥液配制濃度的均勻性。2）稀配罐為單層罐，攪拌方式為雙層攪拌漿，上層為推進式攪拌，下層為 4 葉開式渦輪攪拌，有效提高藥液配制濃度的均勻性。3）為提高藥液調配系統的生產效率和藥液調配的精度，系統采用先進的重量 稱重控制系統對注射水的量進行自動控制，減少了人工操作的勞動強度，提高藥

4、液 調配的精度。4）重量智能控制系統的人機交互方式可選用觸摸屏人機界面（ HMI ）,簡單 方便的實現數據的輸入與顯示、系統或設備的操作狀態方面的實時信息顯示。5）重量智能控制系統的控制方式采用 PLC編程控制，可實現注射水量的自動 控制，控制精度可達到土 0.1%,以及配液過程中的藥液溫度顯示。2.2.2 處理流程圖及描述2.2.2.1 藥液調配系統處理流程藥液系統的處理流程如圖1所示。1）啟動系統，設定該次配液注射水所需重量，由PLC自動采集配液罐的重量 信號，判斷配液罐中的注射水重量是否達到設定值要求，系統返回信號“是”則進 入下一步程序，系統返回信號“否”則由系統自動開啟加水閥對配液罐

5、進行加注射 水至設定重量。2）由用戶設定藥液調配時間。3）由用戶手工稱量處方量輔料及主藥，加入配液罐中。4）開啟攪拌電機，系統將在開啟攪拌電機之后自動倒計時至完成設定的攪 拌時間。5）配液過程中在HMI用戶界面上顯示此時的攪拌漿攪拌速率以及藥液的溫度。6）配液完成之后，用戶可在HMI在完成出料過濾，也可設定為自動模式。2.2.2.2 重量智能控制系統處理流程重量智能控制系統的處理流程如圖 2所示。系統啟動之后，由用戶在 HMI上設定該次配液所需的注射水量，PLC系統將 進行自動加水，并與設定值進行判斷，當稱重模塊采集到的重量達到設定重量時， PLC系統將自動關閉加水閥門。PLC系統的重量控制精

6、度可達到 0.1%,大大提高 了配液的控制精度。2.3 重量智能控制系統參數設備尺寸：1300X 1500X 2000 （長X寬X高）稱重范圍：560L防爆等級：不防爆重量控制精度： 0.1%2.4配液罐系統參數濃配罐設備尺寸：1300X 1300X 2900（長X寬X高）設計壓力：常壓設計溫度：常溫?cái)嚢杷俾剩鹤冾l調速 63rpm稀配罐設備尺寸：4200X 1200X 4300（長X寬X高）設計壓力：常壓設計溫度：常溫?cái)嚢杷俾剩鹤冾l調速 63rpm粗過濾器過濾精度1.0pm精過濾器精過濾器過濾精度0.45艮m過濾精度0.22叱m圖1水浴單效濃縮系統處理流程圖啟動系統觸摸屏顯示攪拌 器攪拌速率、

7、藥 液溫度設定所需注射水 重量圖2重量智能控制系統的處理流程圖啟動系統3系統配置3.1 重量智能控制系統配置重量智能控制系統配置如表1所示表1重量智能控制系統配置表名稱規格材質生產廠家備注電磁閥門BZBS DN25/50304上海巨良隔膜蒸汽調節閥ZDLP-16K304上海三洲溫度傳感器PT100304寧波奧崎觸摸屏MP277西門子PLC控制系統一一西門子3.2 配液罐系統配置配液罐系統配置如表4所示表4單效濃縮系統配置表名稱規格材質生產廠家備注濃配罐2000L316L浙江溫兄稀配罐1000L316L浙江溫兄物料輸送泵1T/h316L浙江溫兄粗過濾器1000L/h316L浙江溫兄精過濾器100

8、0L/h316L浙江溫兄微孔過濾器200L/h316L浙江溫兄4技術文件在項目實施中我方將提供的技術文件：表5技術文件表技術文件數量提供時間要求濃配罐設備圖1份合同簽訂時移交書面格式濃配罐設備圖1份合同簽訂時移交書面格式藥液調配系統流程圖1份合同簽訂時移交書面格式硬件電氣原理圖1份驗收移交時書面格式硬件布局圖和接線圖1份驗收移交時書面格式兀器件清單1套驗收移交時書面格式設備使用說明書1份驗收移交時書面格式設備調試及校準工藝文件1份驗收移交時書面格式備件清單1份驗收移交時書面格式5系統工藝流程圖藥液調配系統工藝流程如圖3所示6設備選型根據生產任務的要求，設備選型如表6所示表6設備選型表設備配套選

9、型數量濃配系統濃配罐2000L1稀配系統稀配罐1000L2物料輸送泵1T/h2精過濾器微孔過濾器5芯1粗過濾器鈦棒過濾器5芯1精過濾器微孔過濾器3芯1精過濾器微孔過濾器5芯1圖3藥液調配系統工藝流程圖系統功能說明：1、本系統可實現重量智能控制；2、采用觸摸屏、PL褊程實現運行參數的在線重量檢測、控制和顯示；3、系統啟動后,用戶設定重量，有PL（百 動進行注射水加料；4、攪拌時間可設定，攪拌完成后，自動 進行過濾，進入下一工序；系統設備說明：1、濃配罐體積為2000L,雙層攪拌，電機 功率為1.5KVV變頻調速，速率為63rpm;2、稀配罐體積為1000L,雙層攪拌，電機 功率為1.1KVV變頻

10、調速，速率63rpm;3、4、5、6、物料泵，流量為1T/h,功率0.37kw;鈦棒過濾器，1.0 片m 5芯微孔過濾器，0.45 祖m 3芯微孔過濾器，0.22 祖m 5芯系統運行說明：1、注射水重量由用戶設定，系統進行智能控制，精度為士 0.1%;2、系統的運行功率4kW/3、藥液調配時，需用戶人工添加處方量 輔料和主藥；CIPCIPCIP蒸汽注射水廣F001R001R0024去灌裝R003F002F003 F004圖例1圖例2科電磁閥門P001/2物料輸送泵R001 濃配罐,物料輸送泵R002 稀配罐R003 稀配罐疏水器F001微孔過濾器F002 鈦棒過濾器TI2ptio端度傳感器F0
