1、管流損失和水力計算實際流體都是有粘性的。粘性流體流經固體壁面時，緊貼固體壁面的流體質點將粘附在固體壁面上，它們之間的相對速度等于零，這一點與理想流體不同。既然流體質點要粘附在固體壁面上，在固體壁面和流體的主流之間必定有一個由固體壁面的速度過渡到主流速度的流速變化區域；倘若固體壁面是靜止不動的，則要有一個由零到主流速度v的流速變化區域。由此可見，在同樣的通道中流動的理想流體和粘性流體，它們沿截面的速度分布是不同的。對于流速分布不均勻的粘性流體，在流動的垂直方向上出現速度梯度，在相對運動著的層流之間必定存在切向應力，形成阻力。要克服阻力、維持粘性流體的流動，就要消耗機械能，并不可逆地轉化為熱能。

2、關于管流的能量損失，除少數問題可以用理論分析法加以計算外，多數實際問題因?yàn)楝F(xiàn)象復雜，數學分析上遇到很大困難，要依靠實驗研究解決。一、粘性流體管內流動的能量損失粘性流體在通道中流動的能量損失有兩大類。（一）沿程能量損失簡稱沿程損失，是發生在緩變流整個流程中的能量損失，是由流體的粘滯力造成的損失。這種損失的大小于流體的流動狀態有密切的關系。通常管道流動單位重量流體的沿程損失為：式中的沿程損失系數與流體的粘度、流速、管道的內徑以及管壁粗糙度等有關，是一個零量綱系數，由實驗確定。L為管道長度，d為管道內徑，為單位重量流體的動壓頭（速度水頭）。由上式可以看出，在同等條件下，管道越長，損失的能量越大，這是

3、沿程損失的特征。（二）局部能量損失流體在管道中流動時的能量損失不僅有沿測長度方向的沿程能量損失，而且還有出現在局部管段的局部能量損失。局部能量損失主要是由于通流截面、流動方向的急劇變化，引起速度場的迅速改變，增大流體間的摩擦、碰撞以及形成漩渦等原因造成的，通常管道流動單位重量流體的局部能量損失表示為：式中為局部損失系數，是一個無量綱系數。局部損失系數除少數管件可用分析方法求得外，大部分管件都是由實驗測定的。 由于單位重量流體能量損失的量綱為長度，也稱它為水頭損失。下面分別介紹幾種常用管件的局部損失。圖1 管道截面突然擴大(1) 管道截面突然擴大如圖1所示，流體從小直徑的管道流往大直徑的管道，由

4、于流體有慣性，它不可能按照管道的形狀突然擴大，而是離開小管后逐漸地?cái)U(kuò)大。因此，便在管壁拐角與流束之間形成漩渦，漩渦靠主流束帶動著旋轉，主流束把能量傳遞給漩渦，漩渦又把得到的能量消耗在旋轉運動中，變成熱而散逸。另外，從小直徑管道中流出的流體有較高的速度，必然要碰撞大直徑管道中流速較低的流體，產生碰撞損失。管道截面突然擴大時流體的局部能量損失可以用分析方法加以推算。為此，取圖1中1-1、2-2兩緩變流截面以及它們之間的管壁為控制面，計算液體流過該控制面的能量變化和動量變化，從而求出損失的能量。根據連續方程有 （a）根據動量方程有 （b）式中是作用于擴大管凸肩圓環上的壓力。實驗證明，于是上式可寫為對

5、截面1-1,2-2列能量方程（取動量修正系數1） 將式（b）代入上式，稍加整理得意即管道截面突然然過大的能量損失等于損失速度的速度頭。有 顯然，按小截面流速與按大截面流速計算的局部損失系數分別為圖2 管道出口 圖2所示 當管道與大面積的水池相連時， 管道出口的能量損失，即管道中水流的速度頭完全消散于池水之中。 （2） 管道截面突然縮小圖3 管道截面突然縮小如圖3所示，流體從大直徑的管道流往小直徑的管道時，流線必須彎曲，流束必定收縮。當流體進入小直徑管道后，由于流體有慣性，流體將繼續收縮直至縮徑的最小截面，而后又逐漸擴大，甚至充滿整個小直徑截面。在縮徑附近的流束與管壁之間有一充滿小漩渦的低

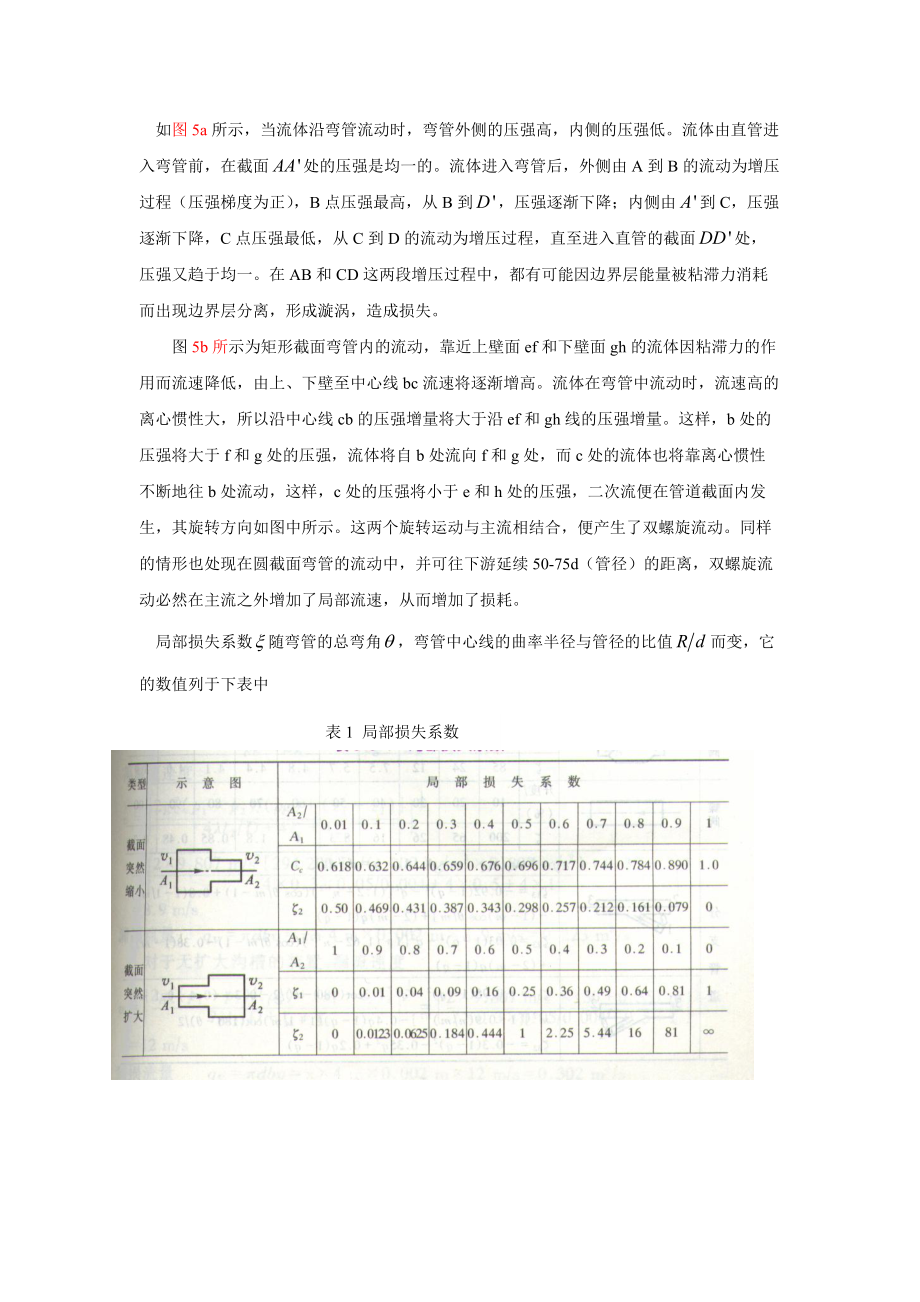

6、壓區，在大直徑截面與小直徑截面連接的凸肩處，也常有漩渦形成。所有漩渦運動都要消耗能量；在流線彎曲、流體的加速和減速過程中，流體質點碰撞、速度分布變化等也都要造成能量損失。由于流體沿突然縮小管道的流動是先收縮后擴散，故它的能量損失也應由兩部分組成。將該損失表示為令，稱流束的收縮系數。根據連續方程，由上式可得根據實驗，當時，于是，足見其收縮損失很小，當時，為等直管道，沒有收縮與擴展，故，假設隨著比由0.118線性地減小到0,則由式（5-42）便可求得截面突然縮小管道的局部損失系數的近似值。收縮系數和局部損失系數的實測值列于表1.圖4 管道入口 如圖4所示，大面積的水池與管道相連時，管道截面突然縮小

7、的問題便成為管道入口的問題。由實驗已知，管道入口的能量損失系數。（3）彎管圖5 流體在彎管中流動的損失由三部分組成，一部分是由切應力產生的沿程損失，特別是在流動方向改變、流速分布變化中產生的這種損失；另一部分是形成漩渦所產生的損失；第三部分是由二次流形成的雙螺旋流動所產生的損失。 如圖5a所示，當流體沿彎管流動時，彎管外側的壓強高，內側的壓強低。流體由直管進入彎管前，在截面處的壓強是均一的。流體進入彎管后，外側由A到B的流動為增壓過程（壓強梯度為正），B點壓強最高，從B到，壓強逐漸下降；內側由到C，壓強逐漸下降，C點壓強最低，從C到D的流動為增壓過程，直至進入直管的截面處，壓強又趨于均一。在AB和CD這兩段增壓過程中，都有可能因邊界層能量被粘滯力消耗而出現邊界層分離，形成漩渦，造成損失。圖5b所示為矩形截面彎管內的流動，靠近上壁面ef和下壁面gh的流體因粘滯力的作用而流速降低，由上、下壁至中心線bc流速將逐漸增高。流體在彎管中流動時，流速高的離心慣性大，所以沿中心線cb的壓強增量將大于沿ef和gh線的壓強增量。這樣，b處的壓強將大于f和g處的壓強，流體將自b處流向f和g處，而c處的流體也將靠離心慣性不斷地往b處流動，這樣，c處的壓強將小于e和h處的壓強，二次流便在管道截面內發生，其旋轉方向如圖中所示。這兩個旋轉運動與主流相結合，便產生了雙螺
