1、山西和順天池能源有限責任公司業務聯系書單位：生產技術部2009年10月12日單位工程名稱1150回風大巷PVCE斯抽放管路敷設標準受控號TCJJ-0989主要內容：1 .巷道瓦斯抽放管路吊掛設計驗算見該頁反面。2 .用6mm鋼絲繩在每根抽放管路中部固定一點吊掛在巷道頂板鋼筋梯或錨桿上，鋼絲繩接頭處用同型號鋼絲繩卡固定，繩卡數量為三組，繩卡間距離及鋼絲繩頭余量均為50mm。3 .抽放管路安裝在1150回風大巷的右?guī)停嫦蛴^），與頂板距離在300mm400mm,與巷幫距離在700mrnr800mm,并保證管路距巷道底板凈高不小于2500mm,以保證行人運輸安全；管道安裝平直，穩定可靠，盡量避免急

2、彎；電纜（包括通信、信號電纜）分掛在抽放管路安裝的巷道另側。4 .抽放管路每隔3050m敷設一個三通，支管與主管連接處必須安設相應閘閥。5 .在巷道傾斜段（傾角大于15。），每隔30m設置一個支撐架，設半圓形管卡固定管路，以防滑動。6 .瓦斯抽放管路敷設時要考慮流水坡度，要求坡度盡量一致，避免由于高低起伏引起的局部積水，在集中低洼處需要安裝放水器（安設在四通上或帶多通管的三通上）。7 .每條抽放管路要從主管路連接處開始對每根抽放管進行編號管理，不用的抽放管路及時回收升井或在井下固定地點分類存放管理。8 .瓦斯管路需延接或更換時必須和通防部門聯系，停止井下移動抽放泵運行，排空瓦斯管路內積存瓦斯后

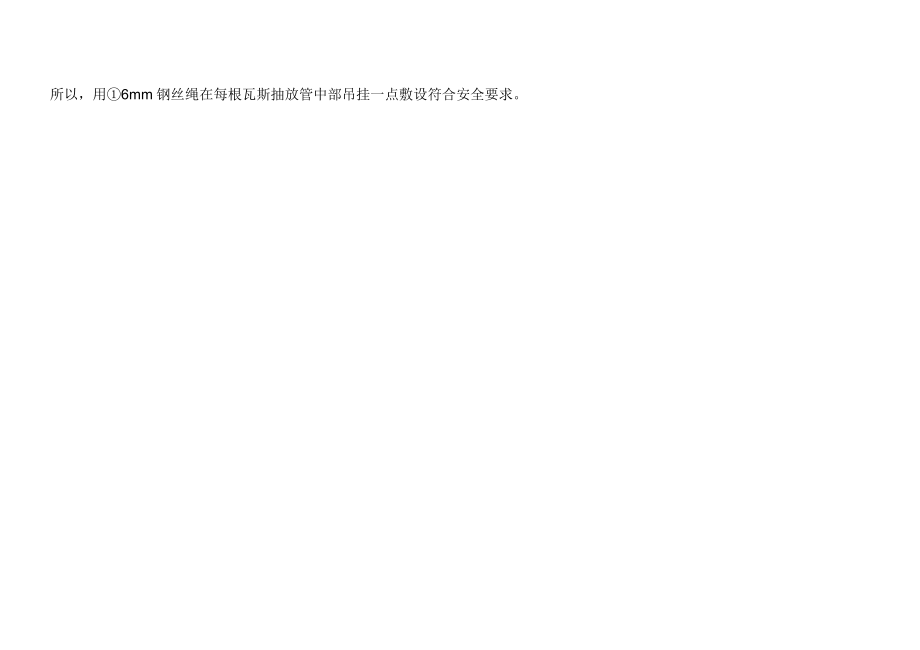

3、進行延接。9 .巷道內的瓦斯管路敷設、延接和維護，均由施工單位負責，正常巡檢由通防部門負責。10 .此標準只限于瓦斯抽放管路的敷設，瓦斯抽放系統施工其它技術標準由通防部提供。批準人：部長：審核：經辦人：尚雙貴主送：掘進三區抄送：通防工區、通防部、安監處、調度室、人資部回風大巷瓦斯抽放管路吊掛驗算、計算依據1、回風大巷瓦斯抽放管規格：225mmX8.1mm（壁厚）X6000mm的PVC管，質量取7.2kg/m;2、吊掛用鋼絲繩規格：選擇6X7+FC-6mm,最小破斷拉力取17.5KN;二、吊掛強度驗算瓦斯抽放管吊掛斷面示意圖見右圖，經計算鋼絲繩吊掛夾角小于120,可按單股鋼絲繩吊掛強度進行驗算：S=G=mg=7.2kg/mX6mx9.8N/kgx2=864.5N<F/n=17.5X103N/6=2916.7NS一鋼絲繩最大工作靜拉力；G一每根瓦斯抽放管路的總重，包括管路本身和三通、接頭等附屬裝置（取等同管路重）；F一所選鋼絲繩的破斷拉力；n一鋼絲繩的安全
