1、螺栓擰緊力矩國家標準扣件式鋼管腳手架由鋼管桿件、扣件、底座和腳手板組成，它具有承載能力大， 拆裝方便、搭設高度大、周轉次數多、攤銷費用低等優點，因此得到廣泛應用， 是目前使用最普遍的周轉材料之一。一、扣件式腳手架構配件用材的要求1 .鋼管鋼管宜采用力學性能適中的 Q235A (A3)鋼，且應符合中Q235A鋼的定，鋼 管的截面按表2 5選用，其長度通常為：大橫桿、立桿為 44.5m，小橫桿 為2.12.3m為宜。這樣便于工人裝拆，且能滿足施工的需要。表2 f 扣件式綱背臊手架鋼管兒何尺寸物鋼管類別截面尺寸長度外在d壁如最大長度橫向水平桿他咱懿M瑜送川焊接審評打此n482000 -2200電焊鋼

2、管-63)513.0長3002000 必002 .扣件扣件用于鋼管之間的連接，其基本形式有三種，見圖2-5圖2 V 扣件形式公網轉扣件；6）江角扣件；t）對接扣件直角扣件又稱十字扣件，用于兩根垂直交叉鋼管的連接；旋轉扣件又稱回轉扣件，用于兩根任意角度交叉鋼管的連接； 對接扣件又稱一字扣件，用于兩根鋼管對接 連接。目前，我國使用的扣件有可鍛鑄造扣件和鋼板壓制扣件兩種。由于可鍛鑄造扣件的制造工藝成熟，有國家產品標準和專業檢測單位，質量易于保證，因此，我們 提倡采用可鍛鑄造扣件，對鋼板壓制扣件應慎重采用。可鍛鑄造扣件一般應采用機械性能不低于 KTH330 -08的可鍛鑄鐵制作，鑄件 不得有裂紋、氣孔

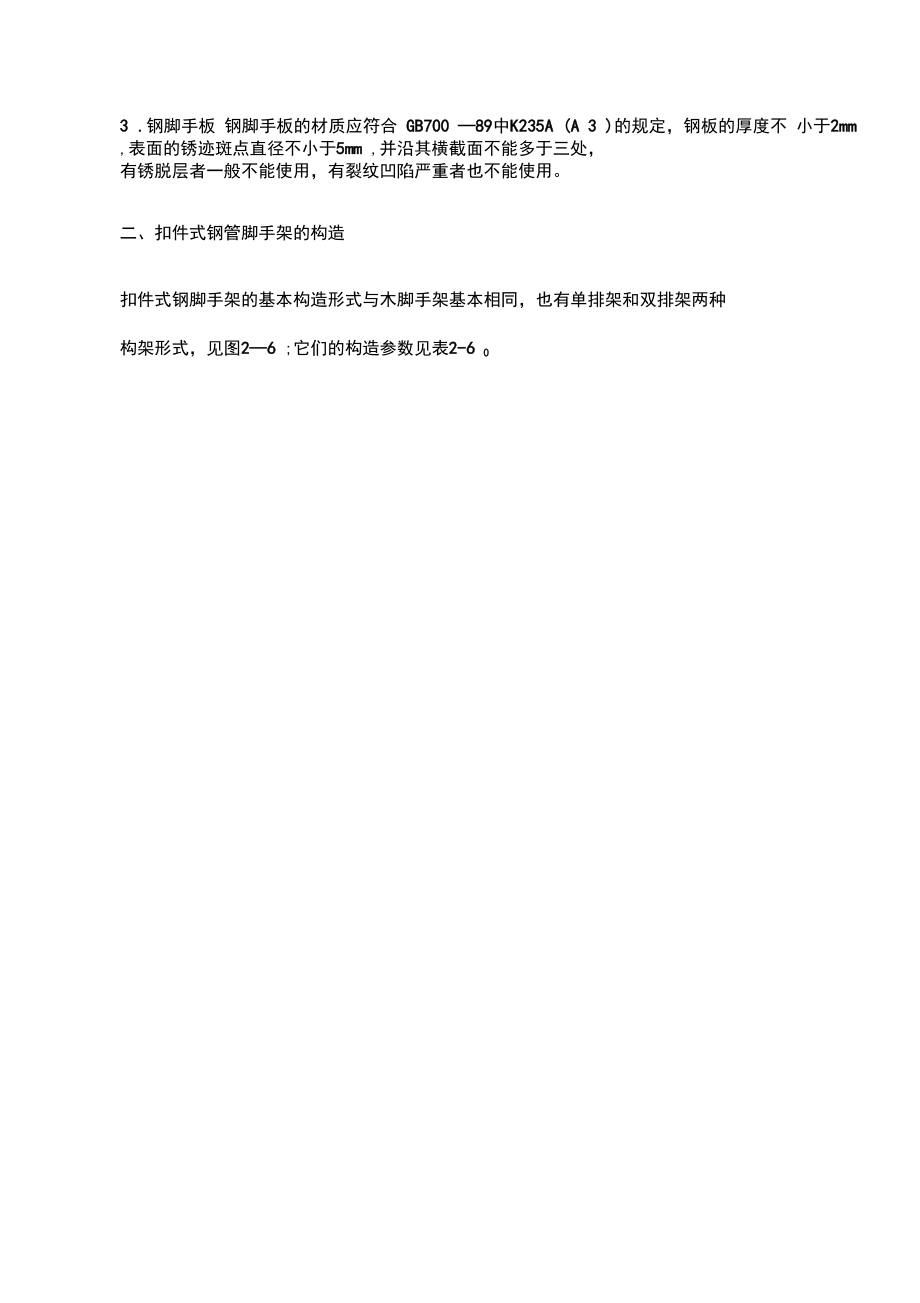

3、，不宜有縮松、砂眼或其他影響使用的鑄造缺陷，并應將影響 外觀質量的粘砂、澆冒口殘余、披縫、毛制，氧化皮等消除干凈。扣件與鋼管的貼合面要嚴格整形，保證與鋼管扣緊時接觸良好，扣件夾緊鋼管時，開口處的最小距離應不要小于 5mm 。扣件的活動部位應使其轉動靈活，旋轉 扣件的兩旋轉面間隙要小于1mm 。3 .鋼腳手板 鋼腳手板的材質應符合 GB700 89中K235A (A 3 )的規定，鋼板的厚度不 小于2mm ,表面的銹跡斑點直徑不小于5mm ,并沿其橫截面不能多于三處， 有銹脫層者一般不能使用，有裂紋凹陷嚴重者也不能使用。二、扣件式鋼管腳手架的構造扣件式鋼腳手架的基本構造形式與木腳手架基本相同，也

4、有單排架和雙排架兩種 構架形式，見圖26 ;它們的構造參數見表2-6 0AB一月圖2-6 鋼管（雙排）腳手架的組成立桿（也稱立柱、站桿） 平行于建筑物并垂直于地面的桿件，是傳遞腳手架結構自重、施工荷載與風荷載的主要受力桿件。每根立桿均應設置底座，由標準底面向上 200mm 處，設置縱、橫向掃地桿，用直角扣件與立桿相連接，立桿的垂直偏差，當架高在30m以下時，不大于架高的1/200 ;架高在30m 以上時，不大于架高的1/4001/800 ,同時, 全高不要大于100m o立桿接頭除頂層可以采用搭接外，其余各接頭必須采用 對接扣件連接。構造形式表？ -1水平/漪條目5插件式闞管腳立。河即依F架內

5、陋學蒼，押作昆小稿桿間距加JE大橫桿出腓加橫桿相培他的雜催性樂慚向軀向周筑果俄排我排不推車推舉L2 7.5J.5Cl- 5司.T51.2 7 .11.2 T10.15裝修架雄排我排不推軍 推車1.5目方WL0L5 .,月1.5 -1.80.1立桿上的對接扣件應交錯布置，兩相鄰立桿接頭應盡量錯開一步，其錯開的垂直 距離不應小于500mm ;各接頭中心距主節點 (立桿、大、小、橫桿三者的交 點)的距離不應大于步距的1/3。(1)立桿的搭接長度不小于1m ,用不少于兩個旋轉扣件固定，端部扣件蓋板的邊沿至桿端距離不應小于 100mm o(2)立桿的桿距、排距、離墻距離、最大架設高度可參見表2 7。提2

6、T常用雙排位闞膏扣件腳手架構造尺寸與最大架設高度tn)連戰逢定布龍圖示橫向水 平行外 伸Ka措距L*年神h下列施荷敬小小口 時的土桿曲距腳于顰 最大梨 諛寤度12 .31憶一 一。1.0.51.05I.3i1.81.31.2哪)L!*1.IM2.01.51,255n.1A<.、2.02.0J.5L215>hL_、卜£T1 .廈1.351.61.8L81.51.5L2L275的2弋一S51 >ki一<L2.0L81.5L210汴：在增固定件按?步?瞪布置2 .大橫桿平行于建筑物，在縱向連接各立桿的通長水平桿，是承受并傳遞施工荷載給立柱 的主要受力桿件。大橫桿要設

7、置水平，長度不應小于2跨,大橫桿與立桿要用直角扣件扣緊， 且不 能隔步設置或遺漏。兩大橫桿的接頭必須采用對接扣件連接。 接頭位置距立桿軸 心線的距離不宜大于跨度的1/3 ，同一步架中內外兩根縱向水平桿的對接接頭 應盡量錯開一跨，上下相鄰兩根縱向水平桿的對接接頭也應盡量錯開一跨，錯開的水平距離不應小于500mm 。3 .小橫桿垂直于建筑物，在橫向連接腳手架內、外排立桿的水平桿件（單排腳手架時, 一端連接立桿，另一端搭在建筑物的外墻上），是承受并傳遞施工荷載給立柱的主要受力桿件。小橫桿設置在立桿與大橫桿的相交處，用直角扣件與大橫桿扣緊，且應貼近立桿布置，小橫桿距離立桿軸心線的距離不應大于 150m

8、m ;當為單排腳手架時，小橫桿的一端與大橫桿連接，另一端插入墻內長度不小于180mm ,當雙排腳手架時，小橫桿的兩端應用直角扣件固定在大橫桿上。4 .支撐支撐有剪刀撐（又稱十字撐）和橫向支撐（又稱橫向斜拉桿、之字撐）。剪刀撐設置在腳手架外側面、與外墻面平行的十字交叉斜桿，可增強腳手架的縱向剛度；橫向支撐是設置在腳手架內、外排立桿之間的、呈之字形的斜桿，可增強腳手架 的橫向剛度。可見，支撐是為保證腳手架的整體剛度和穩定性，并提高腳手架的承載力而設置的；雙排腳手架應設剪刀撐與橫向支撐，單排腳手架應設緊刀撐。剪刀撐的設置應符合下列要求：（1） 24m以下的單、雙排腳手架，均應在外側立面的兩端各設置一

9、道剪刀撐， 由底至頂連續設置；中間每道剪刀撐的凈距不應大于15m。（2） 24m以上的雙排腳手架應在外側立面整個長度和高度上連續設置剪刀撐。(3)每道剪刀撐跨越立桿的根數宜在 57根之間，與地面的傾角宜在45 °60°之間。(4)剪刀撐的連接除頂層可采用搭接外，其余各接頭必須采用對接扣件連接。搭接長度不小于1m ,用不少于兩個旋轉扣件連接。(5)剪刀撐的斜桿應用旋轉扣件固定在與之相交的小橫桿的伸出端或立桿上，旋轉扣件中心線距主節點的距離不應大于 150mm o橫向支撐的設置應符合下列要求：(1)橫向支撐的每一道斜桿應在12步內，由底至頂呈之字形連續布置，兩端用旋轉扣件固定在

10、立桿上或小橫桿上。(2) 一字型、開口型雙排腳手架的兩端均必須設置橫向支撐，中間每隔6跨設置一道。(3) 24m以下的封閉型雙排腳手架可不設橫向支撐，24m以上者除兩端應設 置橫向支撐外，中間應每隔6跨設置一道。5.連墻件連墻件(又稱連墻桿) 是連接腳手架與建筑物的部件，是腳手架中既要承受、 傳遞風荷載，又要防止腳手架在橫向失穩或傾覆的重要受力部件。連墻件的布置形式、間距大小對腳手架的承載能力有很大影響，它不僅可以防止 腳手架的傾覆，而且還可加強立桿的剛度和穩定性。 正常情況下，連墻件是不受 力的作用，一旦腳手架發生變形，它得承受壓力或拉力，起到分散荷載的作用。連墻件根據傳力性能，構造形式的不

11、同，可分為剛性連墻件和柔性連墻件。 通常采用剛性連墻件，使腳手架與建筑物連接可靠。但當腳手架高度在24m以下時，可用柔性連墻件，如用4 4mm 鍍鋅鋼絲或小6鋼筋，這種連接必須配用頂撐頂、混凝土圈梁、柱等結構固定，以防止向內傾倒，見圖 2 7 ; 24m以上的雙排腳手架必須采用剛性連墻件與墻體連接，見圖2-8;剛性連墻件的布置間距與腳手架的搭設高度有很大關系，見表 2-8 o圖2-7柔性逐墻件網定6）雙排剖面；2單排剖面1.8號鉛絲與墻內埋設的鋼勘環拉住目2.頂墻橫桿：3.短銅管木楔圖2 T剛性連堵件固定G. b雙排剖面O . 3）單排剖面1. ft（件，工短銅管Mb固定件布置間件腳下架的類型

12、腳手架手膻H而垂也距離而水平間距九雙特奇3明B或4跨）>50W 8步）期e不單排q 8粉2B跨）6 .腳手板腳手板是工人施工操作的平臺，它承受并傳遞施工荷載給小橫桿，當設于非操作 層時，起安全防護的作用。腳手板一般應設置在三根小橫桿上，采用三點支撐。當腳手板長度小于2m時,可采用兩點支撐，但應將腳手板兩端可靠地固定在小橫桿上，以防止傾翻。腳手板宜采用對接平鋪，也可采用搭接鋪設，構造應按下圖2-9采用。n t ir-01200。5300W2。工00圖2 T 腳手板鋪設示意圖三、扣件式鋼管腳手架的搭設與拆除1 .扣件式鋼管腳手架的搭設腳手架的搭設要求鋼管的規格相同， 地基平整夯實；對高層建筑

13、物腳手架的基礎要進行驗算，腳手架地基的四周排水暢通，立桿底端要設底座或墊木。通常腳手 架搭設順序為：放置縱向掃地桿一立桿一橫向掃地桿一第一步縱向水平桿（大橫桿）一第一步橫向水平桿（小橫桿）一連墻件（或加拋撐）一第二步縱 向水平桿（大橫桿）一第二步橫向水平桿（小橫桿）？ ？開始搭設第一節立桿時，每6跨應暫設一根拋撐，當搭設至設有連墻件的構造 層時，應立即設置連墻件與墻體連接，當裝設兩道墻件后，拋撐便可拆除。雙排 腳手架的小橫桿靠墻一端應離開墻體裝飾面至少100m m ,桿件相交的伸出端長度不小于100mm ,以防止桿件滑脫；扣件規格必須與鋼管外徑相一致，扣 件螺栓擰緊，扭力矩不小于40Nm ,并不大于65Nm ;除操作層的腳手板外， 宜每隔1.2m高滿鋪一層腳手板，在腳手架全高或高層腳手架的每個高度區段 內，鋪板不多于6層，作業不超過3層，或者根據設計搭設。對于單排架的搭設應在墻體上留腳手架眼，但在墻體下列部位不允許留腳手架 眼，磚過梁上與過梁成60 0角的三角形范圍內，寬度小于1m的窗間墻；梁或梁 墊下及其兩側各500mm 的范圍內；磚砌體的門窗洞口兩側 3/4磚和墻轉角 處1
