1、實驗一 邏輯門功能測試及其應用研究一、 目的（1） 學習掌握TTL集成與非門的邏輯功能及主要參數測試方法；（2） 學習掌握三態門邏輯功能，了解“總線”結構的工作原理。二、 原理集成邏輯門是數字電路中應用十分廣泛的最基本的一類器件，為了合理地使用和充分利用其邏輯功能，必須對它的主要參數和邏輯功能進行測試，本實驗中采用TTL中速四2輸入與非門74LS00進行測試，74LS00與非門的內部電路和引腳排列如附錄所示。1. TTL集成邏輯門電路主要技術參數（1）傳輸特性各種類型的TTL門電路，其傳輸特性大同小異，如圖4-1-1所示，這是一條由理論分析所得到的曲線，實際的曲線，可用實驗的方法求得，如用示波

2、器掃描來獲得，或者通過在輸入端輸入不同的直流電壓，利用直流電壓表逐點測量輸出電壓值的方法得到傳輸特性曲線。圖4-1-1 電壓傳輸特性（2）輸入和輸出的高、低電壓數字電路中的高、低電壓常用高、低電平來描述，并規定在正邏輯體制中，用邏輯0與1分別表示高、低電平。作為門電路的技術參數常用高、低電壓表示，以V為單位進行量化，有利于具體應用。由于不同類型的TTL器件，其特性各不相同，因而其輸入和輸出高、低電壓也各異。74LS00與非門的輸入和輸出的高、低電壓可由其電壓傳輸特性得出。（3）傳輸延遲時間傳輸延遲時間是表征門電路開關速度的參數，它意味著門電路在輸入脈沖波形的作用下，其輸出波形相對于輸入波形延遲

3、了多少時間。一般采用平均傳輸延遲時間表示，它是一個瞬態參數，它是指與非門輸出波形邊沿的0.5Vm點相對于輸入波形對應邊沿的0.5Vm點的時間延遲，如圖4-1-2所示，其中為導通延遲時間，為截止延遲時間。則門電路的平均延遲時間為。平均延遲時間是衡量門電路開關速度的一個重要指標，按平均延遲時間的不同，TTL門電路有中速、高速和超高速之分，一般中速門電路的為10ns50ns，高速為2ns10ns，超高速2ns。圖4-1-2 門電路的延遲時間74LS00中速四2輸入與非門的主要參數規范值如表4-1-1所示。表4-1-1 74LS00型與非門主要性能參數參數名稱符號單位測試條件規范值輸出高電平VOHVV

4、I =0.8V, IOH =0.4mA2.4輸出低電平VOLVVI =2.0V, IOL =4mA0.4輸出高電平電流IOHmAVI =0.8V, VOH =2.7V0.4輸出低電平電流IOLmAVI =2.0V, VOH =0.5V8輸入漏電流IIHAVI =5V20輸入短路電流IISmAVI =0V0.4輸出高電平時電源電流ICCHmA1.6輸出低電平時電源電流ICCLmA4.4開門電平VONV1.8關門電平VOFFV0.8傳輸延遲時間tpdns30扇出系數N0同VOH 、VOL82. 三態門數字系統中，有時需要把兩個或兩個以上的集成邏輯門的輸出連接起來，完成一定的邏輯功能。普通TTL門電

5、路的輸出端是不允許直接連線的。三態門是一種特殊的TTL電路，它允許把輸出端互相連在一起使用。三態門，簡稱TSL（Three-state Logic）門，是在普通門電路的基礎上，附加使能控制端和控制電路構成的。圖4-1-3所示為三態門的結構和邏輯符號，三態門除了通常的高電平和低電平兩種輸出狀態外，還有第三種輸出狀態高阻態。處于高阻態時，電路與負載之間相當于開路。圖是使能端高電平有效的三態與非門，當使能端EN=1時，電路為正常的工作狀態，與普通的與非門一樣，實現；當EN=0時，為禁止工作狀態，Y輸出端呈高阻狀態。圖是使能端低電平有效的三態與非門，當時，電路為正常的工作狀態，實現；當時，

6、電路為禁止工作狀態，Y輸出呈高阻狀態。 （a）使能控制端高電平有效 （b）使能控制端低電平有效 圖4-1-3 三態門的結構和邏輯符號三態電路用途之一就是實現總線傳輸。總線傳輸?shù)姆绞接袃煞N，一種是單向總線，如圖4-1-4（a）所示，功能表見表1-2所示，可實現信號A1、A2、A3向總線Y的分時傳送；另一種是雙向總線，如圖4-1-4（b）所示，功能表見表4-1-3所示，可實現信號的分時雙向傳送。單向總線方式下，要求只有需要傳輸信息的那個三態門的控制端處于使能狀態（EN=1），其余各門皆處于禁止?fàn)顟B(tài)（EN=0），否則會出現與普通TTL門線與運用時同樣的問題，因而是絕對不允許的。 （a）單向總線方式

7、（b）雙向總線方式圖4-1-4 三態門總線傳輸方式 表4-1-2 單向總線邏輯功能 表4-1-3 雙線總線邏輯功能使能控制EN1 EN2 EN3輸出Y 1 0 0 0 1 0 0 0 1 0 0 0高阻使能控制EN1 EN2信號傳輸方向1 00 1 三、內容1）TTL與非門邏輯功能的測試TTL與非門電壓傳輸特性的測試。要求：自己設計電路，測試TTL的電壓傳輸特性，得到電壓傳輸特性的曲線，并且利用示波器等儀器測出傳輸延遲時間。2）用三態門實現三路信號分時傳送的總線結構?？驁D如圖2-1-8所示，功能如表2-1-3所示。在實驗中要求：（1）靜態驗證 控制輸入和數據輸入端加高、低電平，用電壓表測量輸出

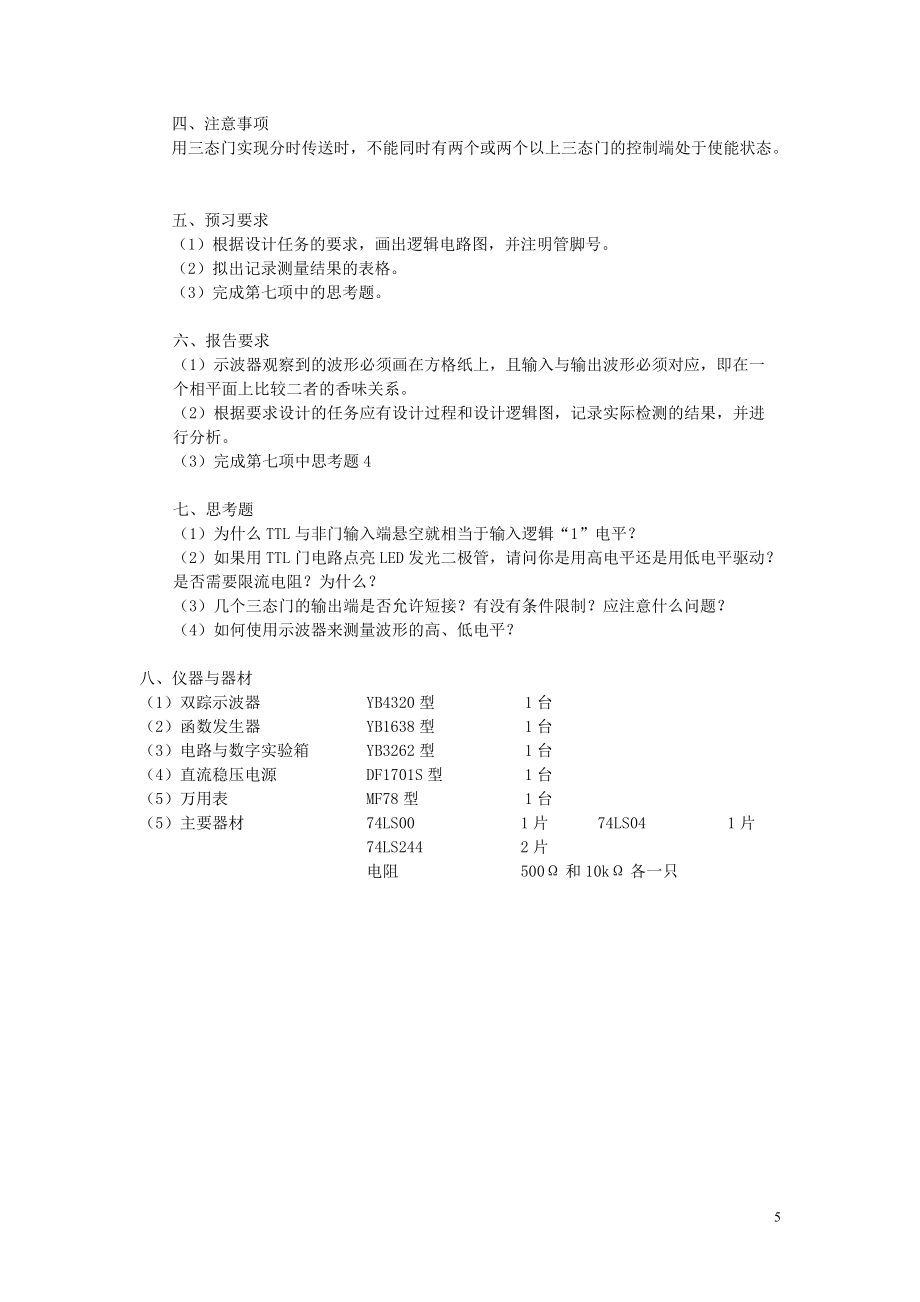

8、高電平、低電平的電壓值。（2）動態驗證 控制輸入加高、低電平，數據輸入加連續矩形脈沖，用示波器對應地觀察數據輸入波形和輸出波形。（3）動態驗證時，分別用示波器中的AC耦合與DC耦合，測定輸出波形的幅值Vp-p及高、低電平值。四、注意事項用三態門實現分時傳送時，不能同時有兩個或兩個以上三態門的控制端處于使能狀態。五、預習要求（1）根據設計任務的要求，畫出邏輯電路圖，并注明管腳號。（2）擬出記錄測量結果的表格。（3）完成第七項中的思考題。 六、報告要求（1）示波器觀察到的波形必須畫在方格紙上，且輸入與輸出波形必須對應，即在一個相平面上比較二者的香味關系。（2）根據要求設計的任務應有設計過程和設計邏

9、輯圖，記錄實際檢測的結果，并進行分析。（3）完成第七項中思考題4七、思考題（1）為什么TTL與非門輸入端懸空就相當于輸入邏輯“1”電平？（2）如果用TTL門電路點亮LED發光二極管，請問你是用高電平還是用低電平驅動？是否需要限流電阻？為什么？（3）幾個三態門的輸出端是否允許短接？有沒有條件限制？應注意什么問題？（4）如何使用示波器來測量波形的高、低電平？八、儀器與器材（1）雙蹤示波器 YB4320型 1臺（2）函數發生器 YB1638型 1臺（3）電路與數字實驗箱 YB3262型 1臺（4）直流穩壓電源 DF1701S型 1臺（5）萬用表 MF78型 1臺（5）主要器材 74LS00 1片 7

10、4LS04 1片 74LS244 2片 電阻 500和10k各一只實驗二 組合電路設計和冒險現象分析一、 目的（1） 掌握用SSI設計組合電路及其檢測方法；（2） 觀察組合電路的冒險現象；（3） 熟悉消除冒險現象的常用方法。二、 原理在實際工作中常遇到這樣的問題：給定一定的邏輯功能，要求用門電路器件實現這一邏輯功能，這就是組合邏輯電路設計的任務。使用小規模集成電路（SSI）進行組合電路設計的一般步驟是：（1） 根據實際問題對邏輯功能的要求，定義輸入、輸出邏輯變量，然后列出真值表；（2） 通過化簡得出最簡與或表達式；（3） 通過最簡與或表達式，畫邏輯圖（一般用與非門）實現此邏輯函數。若給出的門電

11、路器件不是與非門，則可在最簡與或表達式的基礎上進行轉換，得出與給定器件相一致的邏輯表達式，并實現之，最后測試驗證其邏輯功能。組合邏輯電路設計的關鍵之一，往往是對輸入邏輯變量和輸出邏輯變量做出合理的定義。在定義是，應注意以下兩點：（1） 只有具有二值性的命題（“非此即彼”）才能定義為輸入或輸出邏輯變量；（2） 要把變量取1值的含義表達清楚。組合邏輯電路設計過程通常是在理想情況下進行的，即假定一切器件均沒有延遲效應。但是實際上并非如此，信號通過任何導線或器件都存在一個響應時間，某一個或幾個信號因通過不同的途徑，或因門電路的傳輸延遲不同，而可能產生的不應出現的窄脈沖（毛刺），這種現象叫冒險現象。冒險

12、的類型分為功能冒險（因經歷不同途徑而可能產生的冒險現象叫功能冒險）和邏輯冒險（雖然沒有發生功能冒險，但因門電路的傳輸延遲不同而可能產生的冒險現象叫邏輯冒險）。圖4-2-1所示為出現冒險現象的兩個例子。 (a) 兩個輸入信號同時向相反的邏輯 （b）門的延遲產生尖峰脈沖 電平跳變產生尖峰脈沖圖4-2-1 出現冒險現象的兩個例子圖中，與門輸出函數Y=AB，在A從1跳為0時，如果B從0跳為1，而且B首先上升到以上，這樣在極短的時間內出現A、B同時高于的狀態，于是便在門電路的輸出端Y產生一正向毛刺。圖中，由于非門1有延遲時間，使輸出Y產生一相應寬度的正向毛刺。毛刺是一種非正常輸出，它對后接電

13、路，有可能造成誤動作，從而直接影響數字設備的穩定性和可靠性，故常常需設法清除之。常用的消除方法有：1） 加封鎖脈沖或選通脈沖由于組合電路的冒險現象是在輸入信號變化過程中發生的，因此可以設法避開這一段時間，待電路穩定后再讓電路正常輸出。加封鎖脈沖在引起冒險現象的有關門輸入端引進封鎖脈沖，當輸入信號變化時，將該門封鎖。引入選通脈沖在存在冒險現象的有關門輸入端引進選通脈沖，平時將該門封鎖，只有在電路接收信號到達新的穩定狀態之后，選通脈沖才將該門打開，允許電路輸出。2） 接濾波電容由于冒險現象中出現的干擾脈沖寬度一般很窄，所以可在門的輸出端并接一個幾百皮法的濾波電容加以消除。但這樣做將導致輸出波形的邊

14、沿變壞，在某些情況下是不允許的。3） 修改邏輯設計如果輸出端門電路的兩個輸入信號A和是輸入變量A經過兩個不同的傳播途徑而來的（如圖4-2-1（b），那么當輸入變量A的狀態發生突變時輸出端便有可能產生干擾脈沖。這種情況下，可以通過增加冗余項的方法，修改邏輯設計，消除冒險現象。例如：若一電路的邏輯函數式可寫為當時，上式將成為 故該電路存在冒險現象。根據邏輯代數的常用公式可知從上式可知，在增加了BC項以后，在時無論A如何改變，輸出端始終保持Y=1.因此，A的狀態變化不再會引起冒險現象。組合電路的冒險現象是一個重要的實際問題。當設計出一個組合邏輯電路后，首先應進行靜態測試，也就是按真值表一次改變輸入變

15、量，測得相應的輸出邏輯值，驗證其邏輯功能，再進行動態測試，觀察是否存在冒險，然后根據不同情況分別采取措施消除險象。三、 內容在下列各題目中，由教師指定三個作為必做設計題，有余力的學生可以全做。學生在教師指導下完成設計、組裝和調試（設計中全部采用“與非”門，并設自變量的反變量由實驗箱提供）。（1）設計一個組合邏輯電路，它接收一個8421BCD碼，僅當27時輸出Y才為1。（2）設計一個四舍五入電路，輸入信號為8421BCD碼，輸出結果用指示燈顯示。（3）人類有四種血型：A、B、AB和O型。輸血時，輸血者與受血者必須符合圖4-2-2的規定，否則有生命危險，試設計一個電路，判斷輸血者與受血者血型是否符

16、合規定。（提示：可用兩個自變量的組合代表輸血者的血型，另外兩個自變量的組合代表受血者的血型，用輸出變量代表是否符合規定。）圖4-2-2 正確的輸血流程圖（4）按表4-2-1設計一個邏輯電路。設計要求：輸入信號僅提供原變量，要求用最少數量的2輸入端與非門，畫出邏輯圖；試搭電路，進行靜態測試，驗證邏輯功能，記錄測試結果；分析輸入端B、C、D各處于什么狀態時能觀察到輸入端A信號變化時產生的冒險現象；估算此時出現的干擾脈沖寬度是門平均傳輸延遲時間tpd的幾倍；在A端輸入f=100kHz1MHz的方波信號，觀察電路的冒險現象，記錄A和Y點的工作波形圖；觀察用增加校正項的辦法消除由于輸入端A信號變化所引起

17、的邏輯冒險現象，畫出此時的電路圖，觀察并記錄實驗結果提示：（1） 電路應由9個(甚至8個)與非門實現（2） 觀察冒險現象時輸入信號的頻率盡可能高一些；（3） 在消除冒險現象時，盡可能少變動原來電路，必要時電路中允許使用一塊雙4輸入端與非門。表4-2-1 實驗任務5真值表A B C DYA B C DY0 0 0 00 0 0 10 0 1 00 0 1 10 1 0 00 1 0 10 1 1 00 1 1 1001100011 0 0 01 0 0 11 0 1 01 0 1 11 1 0 01 1 0 11 1 1 01 1 1 100101111四、注意事項做該實驗時，由于門較多，線也較

18、多，因而稍不慎就會使輸出的邏輯狀態不正確。要排除故障，可根據邏輯表達式由前向后逐級檢查。但更快的檢查方法，應該是由后先前逐級檢查，例如某個輸入組合情況下輸出狀態應為低，而發生為“高”的錯誤，此時應先用萬用表檢查最后一級與非門。根據與非門“有低出高，全高出低”的原則，很快判斷出最后一級的輸入端中為低電平的輸入端前向通路中有故障，依次向前推，可很快找出問題所在。五、預習要求（1）畫出設計的邏輯電路圖，途中必須標明引腳號。（2）完成第七項中的思考題1、2、3。六、報告要求（1）寫出任務的設計過程，包括敘述有關設計技巧，畫出設計電路圖。（2）記錄檢測結果，并進行分析。（3）畫出冒險現象的工作波形，必須

19、標出零電壓坐標軸。七、思考題（1）普通四位二進制與一位8421BCD碼的設計方案有什么不同？（2）在出現冒險現象的電路輸出端，串接兩個“非門”能夠消除冒險現象嗎？試分析是否符合邏輯，并在實驗中驗證。（3）在實驗內容3中，如何選擇兩個自變量的組合與血型的對應關系，使得電路為最簡？八、儀器與器材（1）雙蹤示波器 YB4320型 1臺（2）函數發生器 YB1638型 1臺（3）數字試驗箱 YB3262型 1臺（4）直流穩壓電源 DF1701S型 1臺（5）萬用表 MF78型 1只（6）主要器材 74LS00 3片 74LS20 1片 74LS04 1片實驗三 MSI組合功能器件的設計應用一、目的（1

20、）掌握數據選擇器、譯碼器和全加器等MSI的組合原理及基本功能；（2）掌握MSI組合功能件的應用二、原理中規模集成電路（MSI）是一種具有專門功能的集成功能件。常用的MSI組合功能件有譯碼器、編碼器、數據選擇器、數據比較器和全加器等。借助于器件手冊提供的功能表，弄清器件各引出端（特別是各控制輸入端）的功能與作用，就能正確地使用這些器件。在此基礎上應該盡可能地開發這些器件的功能，擴大其應用范圍。對于一個邏輯設計者來說，關鍵在于合理選用器件，靈活地使用器件的控制輸入端，運用各種設計技巧，實現任務要求的功能。 在使用MSI組合功能件時，器件的各控制輸入端必須按邏輯要求接入電路，不允許懸空。1、 數據選

21、擇器 數據選擇器是一個多路輸入、單路輸出的邏輯器件，其輸出等于哪一路的輸入，取決于控制輸入端的狀態。74153是一個雙4選1數據選擇器，其邏輯符號如圖4-3-1所示，功能表見表4-3-1。一片74153中有兩個4選1數據選擇器，且每個都有一個選通輸入端，輸入低電平有效。選擇輸入端A1、A0為兩個數據選擇器所共用；從功能表可以看出，數據輸出Y的邏輯表達式為 即當選通輸入時，若選擇輸入A1、A0分別為00、01、10、11，則相應地把D0、D1、D2、D3送到數據輸出端Y去。當時，Y恒為0。 （a）國際邏輯符號 （b）慣用邏輯符號（半片） 圖4-3-1 雙4選1數據選擇器74153的邏輯符號表4-

22、3-1 雙4選1數據選擇器74153功能表輸 入A1 A0 D0 D1 D2 D3 輸 出Y× × × × × × 10 0 0 × × × 00 0 1 × × × 00 1 × 0 × × 00 1 × 1 × × 01 0 × × 0 × 01 0 × × 1 × 0 1 1 × × × 0 01 1 ×

23、15; × 1 00 01010101 使用數據選擇器進行電路設計的方法是合理地選用地址變量，通過對函數的運算，確定各數據輸入端的輸入方程。例如，利用4選1數據選擇器實現有較多變量的函數： 從函數表達式可以看出，各乘積項均包含有A和B兩個變量，可將表達式整理得 此表達式可用圖4-3-2所示的電路實現。圖4-3-2 實現函數 從上述例子可見，數據選擇器的地址變量一般的選擇方式：（1） 選用邏輯表達式各乘積項中出現次數最多的變量（包括原變量和反變量），以簡化數據輸入端的附加電路；（2） 選擇一組具有一定物理意義的量。2、 譯碼器 譯碼器是一個多輸入、多輸出的組合邏輯電路。它的邏輯功能是將

24、每個輸入的二進制代碼譯成對應的輸入高、低電平信號，使輸入通道中相應的一路有信號輸出?？煞譃閮纱箢?，一類是通用譯碼器，另一類是顯示譯碼器，本實驗僅討論前者。 74138是一個3線8線譯碼器，它是一種通用譯碼器，其邏輯符號如圖4-3-3所示，其功能表如表3.2所示。其中，A2、A1、A0是地址輸入端，、是譯碼輸出端，、是使能端，僅當、分別為H、L、L時，譯碼器才正常譯碼（見功能表后8行）；否則，譯碼器不實現譯碼，即不管譯碼輸入A2、A1、A0為何值，8個譯碼輸出、都輸出高電平（見功能表前2行）。 (a) 國際邏輯符號 （b）慣用邏輯符號圖4-3-3線8線譯碼器74138的邏輯符號表4-3-2 3線

25、8線譯碼器74138功能表輸 入SA A2 A1 A0 輸 出 × 1 × × × 0 × × × × 1 0 0 0 01 0 0 0 11 0 0 1 01 0 0 1 11 0 1 0 01 0 1 0 11 0 1 1 01 0 1 1 11 1 1 1 1 1 1 11 1 1 1 1 1 1 10 1 1 1 1 1 1 11 0 1 1 1 1 1 11 1 0 1 1 1 1 11 1 1 0 1 1 1 11 1 1 1 0 1 1 11 1 1 1 1 0 1 11 1 1 1 1 1 0 11

26、 1 1 1 1 1 1 0 3線8線譯碼器實際上也是一個負脈沖輸出的脈沖分配器。若利用使能端中的一個輸入端輸入數據信息，器件就成為一個數據分配器。例如，若從輸入端輸入數據信息，地址碼所對應的輸出是數據信息的反碼；若從輸入端輸入數據信息，地址碼所對應的輸出就是數據信息。 譯碼器的每一路輸出，實際上是各地址變量組成函數的一個最小項的反變量，利用其中一部分輸出端輸出的與非關系，也就是它們相應最小項的或邏輯表達式，能方便地實現邏輯函數。 例如，用3線8線譯碼器實現全加器的功能。設：和分別是被加數和加數，是低位向本位的進位，是本位向高位進位，是和數。全加器的邏輯表達式為 上列表達式可用圖4-3- 4所

27、示的電路來實現圖4-3-4 實現全加器邏輯圖 3、全加器 74283是一個4位二進制超前進位全加器，其邏輯符號如圖4-3-5所示，其中A3、A2、A1、A0和B3、B2、B1、B0分別是被加數和加數（兩組4位二進制數）的數據輸入端，Cn是低位器件向本器件最低位進位的進位輸入端，F(xiàn)3、F2、F1、F0是和數輸出端，是本器件最高位向高位器件進行的進行輸出端。二進制全加器可以進行多位連接使用，也可組成全減器、補碼器或?qū)崿F(xiàn)其他邏輯功能等電路。 利用4位二進制全加器可以設計成能進行NBCD碼加法運算的電路。在進行運算時，若兩個相加數的和小于或等于1001，NBCD的加法與4位二進制加法結果相同；但若兩個

28、相加數的和大于或等于1010時，由于4位二進碼是逢十六進一的，而NBCD碼是逢十進一的，它們的進位數相差六，因此NBCD加法運算電路必須進行校正，應在電路中插入一個校正網絡，使電路在和數小于或等于1001時，校正網絡不起作用（或加一個數0000），在和數大于或等于1010時，校正網絡使此和數再加上一個數0110，從而達到實現NBCD碼的加法運算的目的。 圖4-3-5 74283邏輯符號 利用兩個4二進制全加器可以組成一個1位NBCD碼全加器，該全加器應有進位輸入端和進位輸出端，電路由讀者自行設計。 三、內容 （1）利用4選1數據選擇器設計一個表示血型遺傳規律的電路，畫出設計電路圖，檢測并記錄電

29、路功能。 父母和子女之間的血型遺傳規律如表4-3-3所示，其中父母血型欄中若僅有一項是1，則表示父母是同一種血型。表4-3-3 血型遺傳規律表 父母血型 子女可能血型O A B AB1 0 0 00 1 0 00 0 1 00 0 0 11 1 0 01 0 1 01 0 0 10 1 1 00 1 0 10 0 1 1O A B AB1 0 0 01 1 0 01 0 1 00 1 1 11 1 0 01 0 1 00 1 1 01 1 1 10 1 1 10 1 1 1（2）使用一個3線8線譯碼器和與非門設計一個1位二進制全減器，畫出設計邏輯圖，檢測并記錄電路功能。 （3）利用兩個4位二進

30、制全加器和與非門，設計一個1位NBCD碼的全加器，畫出設計電路圖，檢測電路功能。記錄下列運算式的實驗結果：0000+0100，0111+0010，0100+0110，0101+0111，1000+0111，1001+1001。 四、注意事項 （1）在將74LS138作為3線8線譯碼器使用時，一定要注意它的使能端、的使用，只有當時，74LS138才能正常譯碼。所以，在實驗過程中，若74LS138譯碼狀態不對，則在檢查過電源正確后，還必須用萬用表的直流電壓檔檢查是否為高電平，、是否均為低電平。 （2）當集成片的控制腳必須輸入高電平時，不能認為懸空就是高電平而將其懸空，而必須接至高電平上，或直接接至

31、+5V上。 五、預習要求 （1）根據設計任務的要求，畫出邏輯電路圖，并注明管腳號。 （2）完成第七項中的思考題1，2。 六、報告要求 每個實驗任務必須寫出設計過程，畫出設計邏輯圖，附有實驗記錄，并對結果進行分析。 七、思考題 （1）數據選擇器是一種通用性很強的功能件，它的功能很容易得到擴展。如何用4選1數據選擇器實現8選1選擇器功能？ （2）如何將兩個3線8線譯碼器組合成一個4線16線的譯碼器？ 八、儀器與器材 （1）電路與數字實驗箱 YB3262型 1臺 （2）直流穩壓電源 DF1701S型 1臺 （3）萬用表 MF78型 1只 （4）主要器材 74LS153 2片 74LS00 1片 74

32、LS138 2片 74LS20 1片 74LS283 2片 實驗四 集成觸發器的設計應用一、 目的(1) 掌握觸發器的原理、作用及調試方法；(2) 學習簡單時序邏輯電路的設計和調試方法。二、 原理觸發器是存放二進制信息的最基本的邏輯單元，是構成時序電路的主要元件。觸發器具有兩個穩定的狀態，即“0”狀態和“1”狀態。在時鐘脈沖的作用下，根據輸入信號的不同，觸發器可以具有置“0”、置“1”、保持和翻轉等不同功能。只有在觸發信號作用下，觸發器才能從原有的穩定狀態轉變成新的穩定狀態；無觸發信號作用時，它就維持原來的穩定狀態不變。因此，觸發器是一種具有記憶功能的電路，可以作為二進制存儲單元使用。觸發器按

33、照邏輯功能可以分為基本RS觸發器、JK觸發器、D觸發器、T觸發器等。按照電路的觸發方式可以分為電平觸發器（鎖存器）主從觸發器、維持阻塞觸發器、邊沿觸發器等。1. 基本RS觸發器由兩個與非門交叉耦合而成的基本RS觸發器是各種觸發器的最基本組成部分，他能存儲一位二進制信息，但存在約束條件。例如：與非門觸發器的和端不能同時為，否則，當和的電平同時取消后，觸發器的狀態不穩定?；綬S觸發器的特性方程是基本RS觸發器常用來構成無抖動開關電路。在按壓按鍵時由于機械開關的接觸抖動,往往在幾十毫秒內電壓會出現多次抖動,相當于連續出現了幾個脈沖信號。顯然,用這樣的開關產生信號直接作為電路的驅動信號可能導致電路產

34、生錯誤動作,這在有些情況下是絕對不允許的。為了消除開關的接觸抖動,可在機械開關與被驅動電路間接入一個基本RS觸發器,如圖-所示。 圖-4-無抖動開關電路圖-4-所示的狀態為=0,=1,可得出A=1,=0。當按壓按鍵時, =1,=0,可得出A=0,=1,改變了輸出信號A的狀態。若由于機械開關的接觸抖動,則的狀態會在0和1之間變化多次,若=1,由于A=0,因此G2門仍然是“有低出高”不會影響輸出狀態。同理,當松開按鍵時, 端出現的接觸抖動亦不會影響輸出狀態。因此,圖2-4-4所示的電路,開關每壓一次,A點輸出信號僅發生一次變化。觸發器和觸發器在輸入信號為雙端的情況下，觸發器是功能最全、使用靈活和通

35、用性較強的一種觸發器。在輸入信號為單端的情況下，觸發器使用起來最方便。所以目前觸發器和觸發器是最常使用的兩種集成觸發器。它們的邏輯符號分別如圖4-4-2和圖4-4-3所示。 圖4-4-2 JK觸發器邏輯符號 圖4-4-3 D觸發器邏輯符號 觸發器有三種輸入端。第一種是直接置位、復位端,用S和R表示。在S=0(或R=0)時,觸發器將不受其他輸入信號影響,使觸發器直接置1(或置0) 。第二種是時鐘脈沖輸入端,用來控制觸發器發生狀態更新,用CP表示(在國家標準符號中稱作為控制輸入端,用C表示) 。框外若有小圈表示觸發器在時鐘脈沖下降沿發生狀態更新；若無小黑圈,則表示觸發器在時鐘脈沖的上升沿發生狀態更

36、新。第三種是數據輸入端,它是觸發器狀態更新的依據。 對于JK觸發器,其狀態方程為 對于D觸發器,其狀態方程為 三、 內容 1. JK觸發器74112的功能測試 按表4-4-1要求,觀察和記錄Q和的狀態。表4-4-1 JK觸發器74112的邏輯功能S R J K CP Qn+1Qn=0 Qn=1 1 × × × 1 × × ×1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1 2. D觸發器7474的功能測試 按表4-4-2要求,觀察和記錄Q和的狀態。表4-4-2 D觸發器7474的邏輯功能S R D CP Qn+1Qn=0

37、 Qn=1 1 × × 1 × ×1 1 0 1 1 1 3. 觸發器轉換 試設計一電路，將D觸發器（74LS74）轉換為JK觸發器。 4. 設計廣告流水燈 共有8個燈,始終使其中1暗7亮,且這1個暗燈循環右移。要求：(1) 單脈沖觀察（用指示燈）；(2)連續脈沖觀察（用示波器對應地觀察時鐘中CP,觸發器輸出端Q0、Q1、Q2和8個燈的波形）。CP.圖 4-4-4 廣告流水燈波形完成任務4時，用雙蹤示波器觀察、計數器輸出、及8個燈的波形時，應注意技巧。首先，從需觀察的所有波形中選擇一個波形作為參考波形；然后，將該參考波形固定地送至雙蹤示波器觸發通道，其他

38、波形依次送至另一通道與之作比較。在換接其他波形時，示波器屏幕上的參考波形不會改變，這樣13個波形都可在一個相位平面上進行比較，得到對應的波形圖。如圖4-4-4所示為選擇的波形作參考波形的對應波形圖。選擇作參考波形不合適，其一，的變化頻率較之其它波形快，不易穩定；其二，電路中一個周期往往是好幾個周期，而無始無終，不易尋找電路的一個周期的始末，故而宜在需觀察的所有波形中，選一個頻率變化最慢、最有特征的波形作為參考波形。圖4-4-4為選擇的波形作參考波形的對應波形圖。也可從8個燈中任選一個波形作為參考波形，但以選為最佳。五、預習要求（1）完成第七項中的思考題1、2、3。（2）根據實驗內容中的要求，設

39、計出電路，并畫出邏輯電路圖，標出管腳號。六、報告要求（1）按任務要求記錄實驗數據。（2）畫出設計的邏輯電路圖，并對該電路進行分析，如書中舉例所示。（3）畫出實驗內容要求的波形圖，將選擇的參考波形畫在最上面，波形圖必須畫在方格坐標紙上，且需在同一相位平面上，比較其相位。七、思考題（1）觸發器實現正常邏輯功能狀態時，S和R應處于什么狀態？懸空行不行？（2）主從型觸發器在CP=1 期間對輸入端J、K有什么要求？（3）設計廣告流水燈，用一個3位二進制異步加計數器，后面再接一個三線八線譯碼器，是否可行？ 八、儀器與器材（1）雙蹤示波器 YB4320型 1臺（2）函數發生器 YB1638型 1臺（3）電路

40、與數字實驗箱 YB3262型 1臺（4）直流穩壓電源 DF1701S型 1臺（5）主要器材 74LS74 2片 74LS138 1片 74LS112 2片 74LS00 2片74LS20 1片 實驗五 1位全加器原理圖輸入設計 一、目的學習在QuartusII平臺上用原理圖輸入法以及硬件描述語言VerilogHDL設計方法和步驟，掌握應用ALTERA DE2實驗系統將設計項目編程下載到可編程器件，并進行硬測試，驗證設計的正確性。二、原理1位全加器可以用兩個半加器及一個或門連接而成，因此需首先完成半加器的設計。（1）半加器半加器只考慮了兩個加數（a、b）本身，而沒有考慮由低位來的進位，所以稱為“

41、半加”，輸出so表示和數，co表示進位數。一位半加器的加法運算可用真值表4-1-1來表示：表4-1-1 半加器的真值表被加數a加數b和數so進位數co0011010101100001由真值表得邏輯表示式為：由邏輯表達式可畫出半加器原理圖。（2）全加器全加器能進行被加數（ain）、加數（bin）和由低位來的進位三者相加，得出求和結果并給出該位的進位信號。一位全加器的加法運算可用如下真值表4-1-2來表示：表4-1-2 全加器的真值表被加數ain加數bin低位進位cin和數sum進位數cout0000111100110011010101010110100100010

42、111由真值表得邏輯表示式為： 由邏輯表達式可利用封裝的半加器元件來畫出全加器原理圖。三、內容（1）利用QuartusII進行1位半加器的原理圖輸入設計。對其進行編輯、編譯、綜合、適配、仿真，并且進行元件封裝。（2）利用半加器元件進行1位全加器的原理圖輸入設計。對其進行編輯、編譯、綜合、適配、仿真，并進行引腳鎖定以及硬件下載測試。四、預習要求（1）完成半加器和全加器的電路設計；（2）閱讀附錄1，掌握QuartusII原理圖設計與實驗方法；（3）閱讀附錄3，了解ALTERA DE2實驗系統的使用方法。五、報告要求實驗報告包括：實驗原理、電路、過程、仿真波形，以及硬件測試結果；思考題。六、思考題在

43、實驗一的啟發下，如何用VerilogHDL語言設計實現4位全加器？七、參考程序一位半加器module add(so,co, a,b);input a,b;output so,co;assign co,so=a+b;endmodule或module add(so,co ,a,b);input a,b;output so,co;xor (so,a,b);and (co,a,b);endmodule一位全加器module addful(sum,cout ,ain,bin,cin);input ain,bin,cin;output sum,cout;assign cout,sum=ain+bin+ci

44、n;endmodule或調用一位半加module addful(sum,cout ,ain,bin,cin);input ain,bin,cin;output sum,cout;wire s1,d1,d2;add add1(s1,d1,ain,bin);add add2(sum,d2,s1,cin);or g1(cout,d2,d1);endmodule實驗六三人表決器的Verilog HDL設計1、實驗?zāi)康呐c要求掌握在Quartus 開發環境下，運用Verilog硬件描述語言輸入法對三人表決器進行編譯、調試和仿真的方法。電路的輸入為SW1、SW2和SW3，輸出為L3和L4，位寬均為1位。要求

45、使用Verilog的門級結構描述方式，熟悉整個設計流程，從打開、建立文檔、編輯、編譯、建立激勵信號波形及最后仿真的整個過程。2、實驗內容（1）在Quartus 開發環境下，建立工程，并將三人表決器的硬件描述語言程序輸入；（2）完成編譯、調試和仿真，分析實驗仿真結果，并判斷其正確性。3、教學形式（1）本實驗為驗證型實驗，學生在實驗前預習實驗指導書；（2）指導教師應該在實驗前闡述實驗?zāi)康摹?nèi)容、方法和步驟，并且就實驗中的難點和注意事項進行一定的說明；（3）實驗結束之后，學生按照實驗報告的書寫格式自行完成實驗報告。4、應達到的實驗?zāi)芰?biāo)準（1）能熟練地在Quartus 開發環境下，建立工程，并將三人
