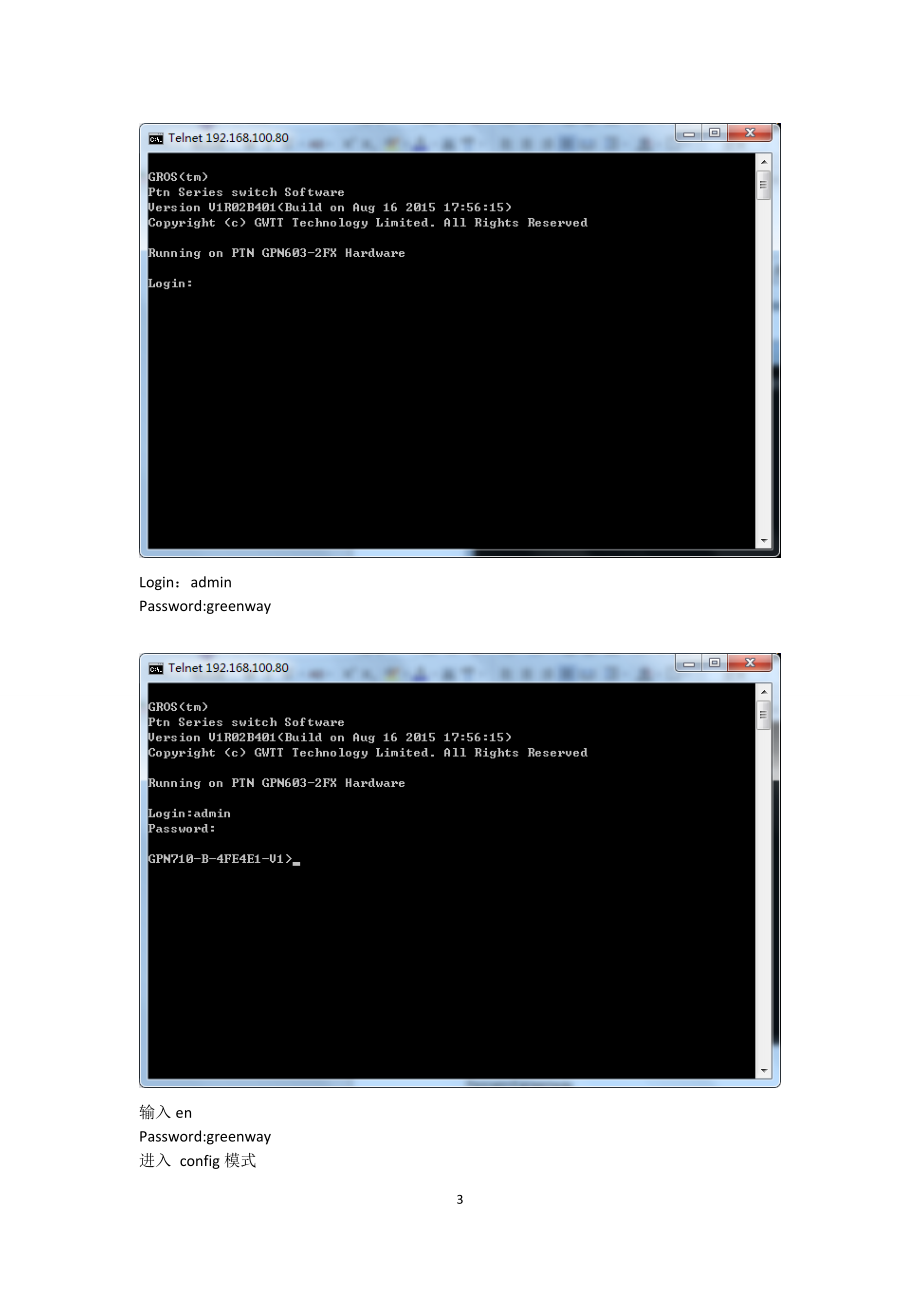

1、GW GPN710設備開通配置指導書1： 網線連接710設備中lan口中4口或者其他lan口都可以。2：修改電腦IP為：192.168.100.XX/255.255.255.0 網關不需要配置。打開電腦“運行” 輸入cmd進入之后 輸入 “telnet 192.168.100.80” 所有新出廠710設備都是這個IPLogin：adminPassword:greenway輸入enPassword:greenway進入 config模式然后直接把腳本黏貼進去，復制之后 ，黏貼進去。如需創建上聯端口鏈路聚合保護組請略過此步驟。然后回車出現此打印信息 表示保存成功。輸入show running-co

2、nfig 命令可以查看配置信息端口號分配解釋：1/1為電口一，1/2為電口二，1/3為電口三，1/4為電口四。 1/5為光口一，1/6為光口二。17步驟解釋單光口上聯GPN710-B-4FE4E1-V1>enPassword：greenway（輸入密碼時顯示為密語，看不到自己的輸入信息）GPN710-B-4FE4E1-V1(config)#dhcpc auto disable （dhcp功能關閉）GPN710-B-4FE4E1-V1(config)#vlan mode 802.1q （vlan功能使能）GPN710-B-4FE4E1-V1(config)#interface vlan g

3、uanlivlan 105 （105為管理vlan ，guanlivlan為vlan名稱，這兩項可根據實際需求更改）GPN710-B-4FE4E1-V1(vlan-guanlivlan)#ip address 172.168.6.33 255.255.255.0 （172.168.6.33 255.255.255.0為管理IP/掩碼 根據實際情況改） GPN710-B-4FE4E1-V1(vlan-guanlivlan)#add port 1/5 taggedGPN710-B-4FE4E1-V1(vlan-guanlivlan)#exitGPN710-B-4FE4E1-V1(config)#i

4、p route 0.0.0.0 0.0.0.0 192.168.230.1（192.168.230.1為管理網管根據實際更改）GPN710-B-4FE4E1-V1(config)#config snmp trapreceiver add 192.168.194.254 version v2c public （192.168.194.254為格林威爾網管服務器的IP地址，根據實際情況更改。）GPN710-B-4FE4E1-V1(config)#save以上為單光口上聯配置管理vlan和管理IP掩碼和網關以及服務器IP的相關步驟，如需配置業務vlan，請再次執行繼續以下步驟。 ：上行光口帶vlan

5、；下行對接用戶的第一個電口去掉相應的業務vlanGPN710-B-4FE4E1-V1(config)#Interface vlan yewuvlan X （X為業務vlan，此值按需更改）GPN710-B-4FE4E1-V1(vlan-yewuvlan)#add port 1/1 untag （第一個以太網電口去掉之前配置的X業務vlan對接用戶，相當于access口，可以直接對接PC）GPN710-B-4FE4E1-V1(vlan-yewuvlan)#add port 1/5 tagged （第一個以太網光口加上之前配置的X業務vlan后上行到傳輸，相當于trunk口）GPN710-B-4F

6、E4E1-V1(vlan-yewuvlan)#exitGPN710-B-4FE4E1-V1(config)#save ：上行光口帶vlan，下行電口也帶同一個vlan給用戶，用戶自行處理業務vlan信息；也就是相當于將用戶的vlan直接透傳給用戶。GPN710-B-4FE4E1-V1(config)#Interface vlan yewuvlan X （X為業務vlan，此值按需更改）GPN710-B-4FE4E1-V1(vlan-yewuvlan)#add port 1/1 tagged （第一個以太網電口之前配置的X業務vlan直接透傳給用戶，用戶自行處理相應的vlan信息）GPN710-

7、B-4FE4E1-V1(vlan-yewuvlan)#add port 1/5 tagged （第一個以太網光口加上之前配置的X業務vlan后上行到傳輸，相當于trunk口）GPN710-B-4FE4E1-V1(vlan-yewuvlan)#exit GPN710-B-4FE4E1-V1(config)#save 如若用戶需求vlan在我方未知曉而且需要將vlan信息透傳給用戶的情況下；需要在配置完管理vlan后在執行以下步驟GPN710-B-4FE4E1-V1(config)#vlan mode transparentGPN710-B-4FE4E1-V1(config)#save上聯光路雙路

8、由（光口1+1鏈路保護聚合組）GPN710-B-4FE4E1-V1>enPassword：greenway（輸入密碼時顯示為密語，看不到自己的輸入信息）GPN710-B-4FE4E1-V1(config)#dhcpc auto disable （dhcp功能關閉）GPN710-B-4FE4E1-V1(config)#vlan mode 802.1q （vlan功能使能）GPN710-B-4FE4E1-V1(config)#interface trunk baohuzu（保護組的名稱，按照需求個人定義即可）GPN710-B-4FE4E1-V1(trunk-trunk1)#grouping

9、1/5-6 （即上行1/5和1/6添加到同一個鏈路聚合組中，1/5-6也可用1/5,1/6代替。）GPN710-B-4FE4E1-V1(config)#interface vlan guanlivlan X（vlan的名稱，按照需求個人定義X為管理vlan的ID，按照需求配置）GPN710-B-4FE4E1-V1(vlan-guanlivlan)#ip address X.X.X.X X.X.X.X（前面為IP，后面為掩碼，中間一個空格。將管理IP地址和掩碼信息添加到該管理vlan下） GPN710-B-4FE4E1-V1(vlan-guanlivlan)#add trunk baohuzu

10、tagged （將之前創建的鏈路聚合保護組配置為上行TAG的模式添加到該vlan下） 3、其次操作為之前操作一致GPN710-B-4FE4E1-V1(vlan-guanlivlan)#exitGPN710-B-4FE4E1-V1(config)#ip route 0.0.0.0 0.0.0.0 192.168.192.1（192.168.194.254為管理網關根據實際更改）GPN710-B-4FE4E1-V1(config)#config snmp trapreceiver add 192.168.194.254 version v2c public （192.168.194.254為格林威

11、爾網管服務器的IP地址，根據實際情況更改。）GPN710-B-4FE4E1-V1(config)#save以上為雙路由上聯配置管理vlan和管理IP掩碼和網關以及服務器IP的相關步驟。如需配置業務vlan，請再次執行繼續以下步驟。 ：上行保護組帶vlan；下行對接用戶的第一個電口去掉相應的業務vlanGPN710-B-4FE4E1-V1(config)#Interface vlan yewuvlan X （yewuvlan為vlan名稱，X為VLAN數值，該兩項按需更改）GPN710-B-4FE4E1-V1(vlan-yewuvlan)#add trunk baohuzu tagged （上行

12、光口<1/5和1/6>TAG上行，配置的X業務vlan后上行到傳輸，相當于trunk口）GPN710-B-4FE4E1-V1(vlan-yewuvlan)#add port 1/1 untag （電口1為ACCESS端口，去掉了標簽，可以直接對接PC）GPN710-B-4FE4E1-V1(vlan-yewuvlan)#exitGPN710-B-4FE4E1-V1(config)#save ：上行保護組帶vlan；下行對接用戶的第一個電口透傳對應vlanGPN710-B-4FE4E1-V1(config)#Interface vlan yewuvlan X （yewuvlan為vla

13、n名稱，X為VLAN數值，該兩項按需更改）GPN710-B-4FE4E1-V1(vlan-yewuvlan)#add trunk baohuzu tagged （上行光口<1/5和1/6>TAG上行，配置的X業務vlan后上行到傳輸，相當于trunk口）GPN710-B-4FE4E1-V1(vlan-yewuvlan)#add port 1/1 tag （電口1帶TAG下行，不能對接PC）GPN710-B-4FE4E1-V1(vlan-yewuvlan)#exitGPN710-B-4FE4E1-V1(config)#save腳本文檔 現場配置設備時，需要先登錄到設備的config節

14、點下，只需將腳本中的相應數值和名稱更改，并將相關括號解釋刪除，復制黏貼即可。單光口上聯腳本以下步驟為上行光口（1/5）tag標簽上行，下行電口1去掉標簽untag對接用戶，如需其他端口模式，請參考第7頁相關配置說明dhcpc auto disablevlan mode 802.1qinterface vlan guanlivlan X （guanlivlan為vlan名稱，X為管理vlan數值，這兩項按需更改）ip address X.X.X.X X.X.X.X （IP和掩碼按需更改，前面是IP，后面是掩碼，中間一個空格。）add port 1/5 taggedexitip route 0.0

15、.0.0 0.0.0.0 X.X.X.X （X.X.X.X是管理的網關IP）config snmp trapreceiver add X.X.X.X version v2c public （X.X.X.X為格林威爾網管服務器的IP地址，根據實際情況更改。）interface vlan yewuvlan X （yewuvlan為vlan名稱，X為業務vlan數值，這兩項按需更改）add port 1/1 untag （第一個以太網電口去掉之前配置的X業務vlan對接用戶，相當于access口,可以對接PC）add port 1/5 tagged （第一個以太網光口加上之前配置的X業務vlan后上

16、行到傳輸，相當于trunk口）exitsave在所有操作配置完成后一定要記住save保存命令，并且有提示Trying to save configuration to flash, please wait.Preparing data for saving configuration.Done.Starting writing configuration data to flash.Done.Configuration file saved to flash successfully.則為保存成功。上聯光路雙路由（光口1+1鏈路保護聚合組）腳本以下步驟為上行保護組tag標簽上行，下行電口1去掉

17、標簽untag對接用戶，如需其他方式，請參考第8頁相關配置說明dhcpc auto disablevlan mode 802.1qinterface trunk baohuzu （創建1+1保護組，并起名為：baohuzu）grouping 1/5-6 （將上行的1/5和1/6光口添加到保護組）exitinterface vlan guanlivlan X （guanlivlan為vlan名稱，X為管理vlan的值，這兩項按需更改）ip address X.X.X.X X.X.X.X （IP和掩碼按需更改，前面是IP，后面是掩碼，中間一個空格。）add trunk baohuzu tagged

18、 （將已經創建好的：guanlivlan相關信息添加到之前創建的保護組：baohuzu中，并且帶vlan TAG上行到傳輸）exitip route 0.0.0.0 0.0.0.0 X.X.X.X （X.X.X.X是管理的網關IP）config snmp trapreceiver add X.X.X.X version v2c public （X.X.X.X為格林威爾網管服務器的IP地址，根據實際情況更改。）interface vlan yewuvlan X（yewuvlan為vlan名稱，X為業務vlan數值，這兩項按需更改）add trunk baohuzu tagged （保護組：bao

19、huzu。打上對應的vlan后上行到傳輸，相當于trunk口）add port 1/1 untag exitsave在所有操作配置完成后一定要記住save保存命令，并且有提示Trying to save configuration to flash, please wait.Preparing data for saving configuration.Done.Starting writing configuration data to flash.Done.Configuration file saved to flash successfully.則為保存成功。查詢配置 命令：GPN71

20、0-B-4FE4E1-V1(config)#show running-config 回車，連續空格顯示下一行，當顯示有如下信息時查看!VLAN config interface vlan default 1 ip address 192.168.100.80 255.255.255.0 secondary exit interface vlan guanlivlan 4006 ip address 192.168.193.124 255.255.192.0 add port 1/5 taggedinterface vlan yewuvlan 100 add port 1/1 untagged

21、add trunk baozhuzu tagged exit或者!VLAN config interface vlan default 1 ip address 192.168.100.80 255.255.255.0 secondary exit interface vlan guanlivlan 4006 ip address 192.168.193.124 255.255.192.0 add trunk baozhuzu taggedinterface vlan yewuvlan 100 add port 1/1 untagged add trunk baozhuzu tagged exit綠色部分為管理vlan和管理IP、掩碼以及添加端口的信息，另外還有業務vlan的配置相關信息，逐一查看是否與需求配置相符。繼續空格往下查看!Static routes config ip route 0.0.0.0/0 192
