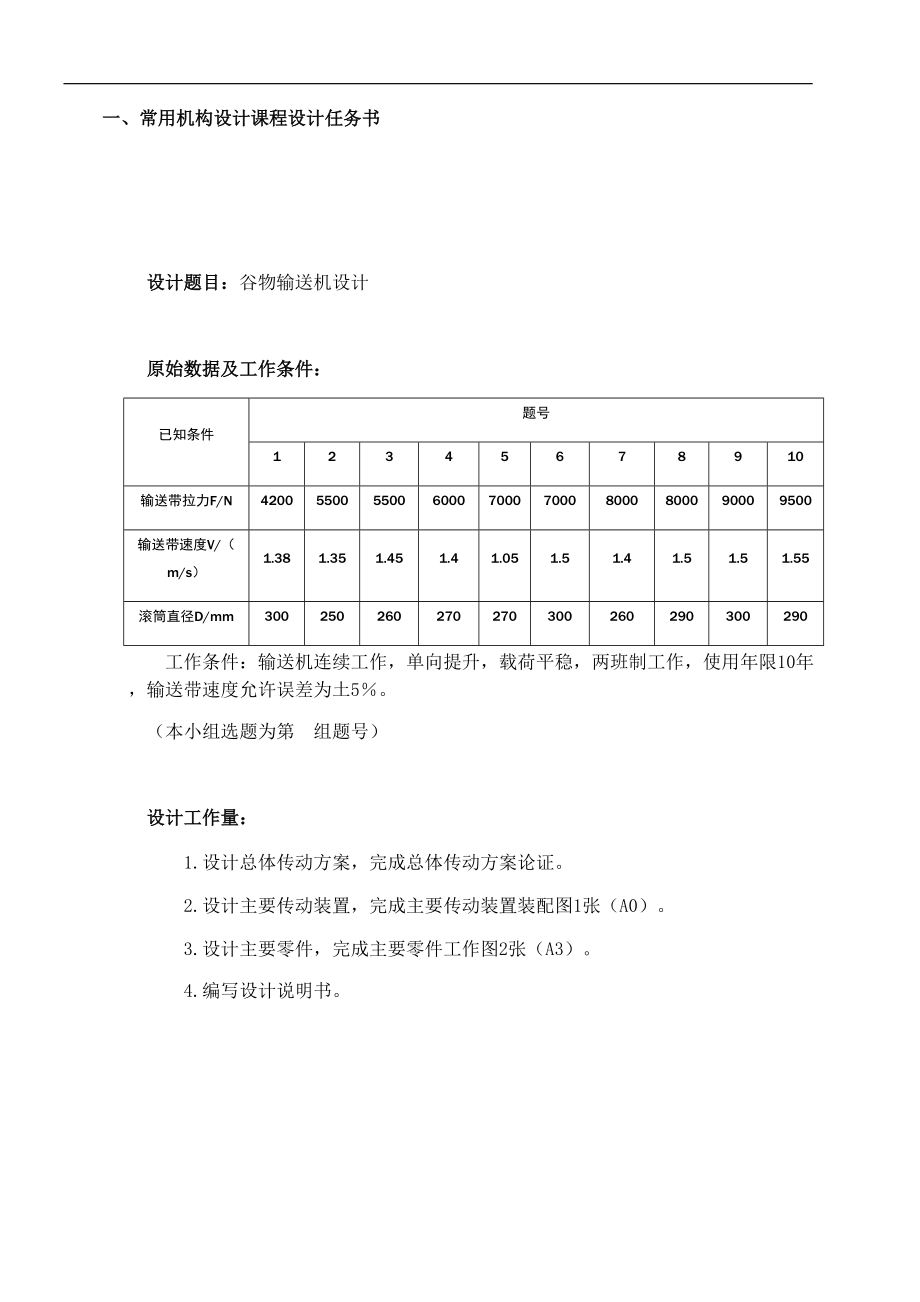

1、常用機構設計課程設計說 明 書題目 谷物輸送機設計 班 級 姓 名 指導老師 完成日期 煙臺職業學院目錄一、常用機構設計課程設計任務書2二、總體傳動方案擬定3三、 運動學與動力學計算4四、 傳動零件的設計計算8五、 軸的設計計算(從動軸)14六、 軸承、鍵和聯軸器的選擇27七、 減速器潤滑、密封及附件的選擇確定以及箱體主要結構尺寸的計算32 八、 總結35九、參考文獻36一、常用機構設計課程設計任務書設計題目：谷物輸送機設計原始數據及工作條件：已知條件題號12345678910輸送帶拉力F/N4200550055006000700070008000800090009500輸送帶速度V/（m/s

2、）1.381.351.451.41.051.51.41.51.51.55滾筒直徑D/mm300250260270270300260290300290工作條件：輸送機連續工作，單向提升，載荷平穩，兩班制工作，使用年限10年，輸送帶速度允許誤差為土5。（本小組選題為第 組題號）設計工作量： 1.設計總體傳動方案，完成總體傳動方案論證。 2.設計主要傳動裝置，完成主要傳動裝置裝配圖1張（A0）。 3.設計主要零件，完成主要零件工作圖2張（A3）。4.編寫設計說明書。常用機構設計課程設計任務書姓名 班級 學號 設計題目原始數據及工作條件設計工作量 設計說明書1份（word文檔） 傳動裝置裝配圖1張（A

3、0圖紙，cad出圖） 主要零件工作圖2張（A3圖紙，cad出圖）指導老師 完成日期 二、總體傳動方案擬定谷物輸送機通常由原動機、傳動裝置和輸送帶三部分組成。傳動裝置用來傳遞原動機的運動和動力、變換其運動形式以滿足工作裝置的需要，是機器的重要組成部分。傳動裝置的傳功方案是否合理將直接影響輸送機的工作性能、重量和成本。擬定一個合理的傳動方案，除了應綜合考慮工作裝置的載荷、運動及機器的其他要求外，還應熟悉各種傳動機構的特點，以便選擇一個合適的傳動機構。帶傳動承載能力較低在傳遞相同轉矩時，結構尺寸較其他形式大，但傳動平穩，能緩沖吸振，宜布置在傳動系統的高速級，以降低傳遞的轉矩，減小帶傳動的結構尺寸。鏈

4、傳動傳動平穩性差，宣布置在低速級。斜齒輪傳動較直齒輪傳動平穩，相對應用于高速級。錐齒輪的加工比較困難，一般宜置于高速級，以減小其直徑和模數。蝸桿傳動大多用于傳動比人而功率不大的情況下，其承載能力較齒輪傳動低，宜布置在傳動的高速級，以獲得較小的結構尺寸。開式傳動因工作條件差，潤滑不良，一般應布置在低速級。在一般情況下，總是將改變運動形式的機構(如連桿機構、凸輪機構等)布置在傳動系統的末端。滿足工作裝置的需要是擬定傳動方案的最基本要求同一種運動可以由幾種不同的傳動方案來實現，這就需要把幾種傳動方案的優缺點加以分析比較，從而選擇出最符合實際情況的一種方案。合理的傳動方案除了滿足工作裝置的功能外，還要

5、求結構簡單、制造方便、成本低廉、傳動效率高和使用維護方便。如圖2.1所示為谷物輸送機的四種傳動方案。現分析比較如下：方案的結構緊湊，但在長期連續運轉的條件下，由于蝸桿的傳功效率低，其功率損失較大；方案的寬度尺寸較方案小、但錐齒輪的加工比圓柱齒輪困難；方案的寬度和長度尺寸都比較大，且?guī)鲃?dòng)不適應繁重的工作條件和惡劣的環境，但帶傳動有過載保護的優點，還可以緩和沖擊和振動，因此這種方案得到廣泛應用。 圖2.1 谷物輸送機的四種傳動方案谷物輸送機的機構運動簡圖如下圖2.2所示。 圖2.1谷物輸送機機構運動簡圖 三、運動學與動力學計算設計計算及說明結果及備注3.1電動機選擇按照設

6、計任務要求，本減速器采用水平剖分、封閉結構（1）運輸帶卷筒所需功率P卷筒= FV/1000=4200x1.38/1000=5.8KwError! No bookmark name given.（2）從電動機到卷筒間各個運動副的總機械效率 =0.95帶傳動效率=0.99 聯軸器效率；= 0.98 閉式齒輪傳動效率；=0.99 軸承效率； 所以：（3）電動機所需功率為： 查機械零件設計手冊附錄表F1-7Y系列電動機的技術數據 取 P電動機=7.5KW可見有三種Y系列三相異步電動機可用，分別為：Y132M-4、Y160M-6、Y160L-8，三者參數比較如下：機械零件設計手冊P997表4.1-2型號

7、額定功率同步轉速（r/min）滿載轉速（r/min）尺寸機械零件設計手冊附錄表F1-7 電動機選用Y160M-6型Y132M-47.5150014402.22.2中Y160M-610009702.02.0中Y160L-87507202.02.0長綜合考慮總傳動比及尺寸大小，選取Y160M-6型3.3傳動比分配3.4動力運動參數計算運輸帶卷筒的轉速為： n筒=601000V/D=6010001.38/300=88（r/min） 所以： 取，則i帶=i總/i閉=11.023/4=2.756（1）轉速n nI=n電動/ i帶=970/2.756=352r/minnII=nI/ i閉=352/

8、4=88r/minnIII=nII =88r/min（）功率 （3）轉矩T = 629.752(Nm )將上述數據列表如下：=4.0i帶=2.756軸號功率P/kWn/(r/min)T(N.m)i06.42397063.23710.996.35997062.6054.00.976.170242.5242.9582.7560.945.80387.990629.752四、傳動裝置設計 1.帶傳動設計設計計算及說明結果及備注1.1選擇普通V帶型1.2確定帶輪直徑（1）選擇普通V選帶截型由課本P104表8-4得：kA=1.2PC=KAP=1.27.5=9KW由課本P104圖8-11得：選用A型V帶（2

9、）確定帶輪基準直徑，并驗算帶速由課本P104表8-5和表8-6得，取dd1=125mmdmin=75 dd2=n1/n2dd1=2.756125=344.5mm由課本P104表8-6，取dd2=355mm 實際從動輪轉速n2=n1dd1/dd2=970125/355=341.5r/min轉速誤差為：n2-n2/n2=352-341/352 =-0.0281200（適用）（5）確定帶的根數根據課本P1=1.40KW P1=0.11KW K=0.99 KL=1.03得Z= PC/(P1+P1)KKL =9/(1.4+0.11) 0.991.03 =5.8 取Z=6(6)計算軸上壓力由課本表8-1

10、查得q=0.1kg/m，單根V帶的初拉力：F0=500PC/ZV（2.5/K1）+qV2=5009/66.3(2.5/0.99-1)+0.16.32N =184.4N則作用在軸承的壓力FQ，F(xiàn)Q=2ZF0sin1/2=26184.4sin172/2=2103.47Ndd1=125mmdd2=355mmLd=2000mmZ=6 FQ=2103.47N2.齒輪的設計計算2.1閉式齒輪選材2.2閉式齒輪的設計計算與強度校核2.3閉式齒輪的結構設計數據：閉式齒輪選用：直齒圓柱軟齒面齒輪（1）選擇材料及確定需用應力小齒輪選用45號鋼，調質處理，HB236 大齒輪選用45號鋼，正火處理，HB190由機械零

11、件設計手冊查得 （2） 確定各種參數齒輪按 9等級精度制造由于原動機為電動機，工作機為帶式輸送機，載荷平穩，齒輪在兩軸承間對成布置，一般按照中等沖擊載荷計算。查機械設計基礎教材中表113得：取K=1.3查機械設計基礎教材中表114取：區域系數 ZH=2.5 彈性系數 ZE=188.0查機械設計基礎教材中表116取：齒寬系數 由 （3）按齒面接觸強度設計計算齒數取Z1=21，則Z2=214=84。故實際傳動比模數 齒寬 ，取b2=65mm，b1=70mm按表4-1 取m=4mm，實際的d1=zm=214mm=84mm，d2=844mm=336mm中心距 （4）驗算齒輪彎曲強度 齒形系數YFa1=

12、2.56，YSa1=1.63 YFa2=2.24，YSa2=1.76由式（11-5） ，安全。（5）計算齒輪圓周轉速v并選擇齒輪精度 對照表11-2可知選用9級精度是合宜的。其他計算從略。齒輪結構設計：齒頂圓直徑da齒全高h(yuǎn)（c=0.25）齒厚S齒根高齒頂高齒根圓直徑df由于小齒輪d1=84mm，可采用齒輪軸結構；大齒輪因?yàn)榉侄葓A半徑較大采用鍛造毛坯的腹板式結構大齒輪的有關尺寸計算如下（需要根據后面軸的設計來確定大齒輪的詳細參數）：軸孔直徑d=50mm輪轂直徑D1=1.6d=1.650=80 mm； 取D1=80 mm輪轂長度L=B2=1.5d=60 mm輪緣厚度0=（34）m=1216 mm

13、； 取0=16 mm輪緣內徑D2=da2-2h-20=344-29-216=294 mm 取D2=300 mm腹板厚度c=0.3B2=0.365=19.5 mm； 取c=20 mm腹板中心孔直徑D0=0.5（D2+D1）=190mm腹板孔直徑d0=0.25（D2-D1）=0.25（300-80）=55 mm；取d0=55mm齒輪倒角n=0.5 m=2mm齒輪結構圖如下：機械設計基礎教材P166表111機械設計基礎教材P171 表11-5 機械設計基礎教材P168表112機械設計基礎教材 表11-3表11-6表11-4=21= 84機械設計基礎教材P171 公式（11-3）d1=74.56mm實

14、際：d1=84mmd2=336mm查機械設計基礎教材圖118、119齒輪強度校核安全。V=3.785m/s圖2：從動軸上大齒輪五、 軸的設計計算設計計算內容設計計算及說明結果及備注1軸的尺寸設計2.軸的材料和熱處理的選擇3.軸幾何尺寸的設計計算4.軸（輸出軸）的尺寸設計和強度校核5.軸的材料和熱處理的選擇6軸幾何尺寸的設計計算5.2.3軸的強度校核：軸的設計計算與校核：不論何種具體條件，軸的結構都應滿足：軸和裝在軸上的零件要有準確的位置；軸上零件應便于裝拆和調整；軸應具有良好的制造工藝性等。 按承載性質，減速器中的軸屬于轉軸。因此，一般在進行軸的結構設計前先按純扭轉對軸的直徑進行估算，然后根據

15、結構條件定出軸的形狀和幾何尺寸，最后校核軸的強度。這里因?yàn)閺膭?dòng)軸為軸，故只對軸進行強度的校核，對兩根軸進行尺寸的設計計算過程。 具體步驟如下： 1、電動機軸的材料選擇、熱處理方式，許用應力的確定。 選擇45鋼正火。硬度達到170217HBS,抗拉強度=600MPa，屈服強度=355MPa。=55MPa2、 初步計算各軸段直徑軸的結構示意圖如下： （1）計算d1，按下列公式初步計算出軸的直徑，輸出軸的功率P和扭矩T 最小直徑計算（查機械設計基礎教材表153 取 c=110）考慮鍵槽 選擇標準直徑 （2）計算 因必須符合軸承密封元件的要求，經查表，取=30mm； （3）計算 ，且必須與軸承的內徑一

16、致，圓整=35mm，初選軸承型號為6207,查附表可知，B=17mm，D=72mm，； （4）計算 ，為裝配方便而加大直徑，應圓整為標準直徑，一般取0，2，5，8尾數，取=40mm； （5）計算 取 =50mm； （6）計算 ，同一軸上的軸承選擇同一型號，以便減少軸承座孔鏜制和減少軸承類型。 電動機軸各階梯軸直徑列表如下： 名稱直徑243035405040 3、計算軸各段長度 （1）計算 半聯軸器的長度l=52mm，為保證軸端擋圈只壓在半聯軸器上，而不壓在軸的端面上，故第一段的長度應比l略短一些，取 =50mm; （2）計算 軸承端蓋采用凸緣式軸承端蓋，取，其中d3為螺釘直徑M8，由軸

17、承外徑D=72mm，查表，取d3=7mm， 式中，為箱體壁厚，取=8mm， 取軸旁連接螺栓的直徑為10mm，查得； 由于軸承的軸頸直徑和轉速的乘積（1.52）105，故軸承采用脂潤滑，取 =9mm， 所以 m=8+16+14+8-9-17=4mm, 所以 =20+8.4+4=32.4mm，取 =33mm； （3）計算 ，式中，為大齒輪端面至箱體內壁距離，應考慮兩個齒輪的寬度差，兩齒輪的寬度差為5mm，取小齒輪至箱體內壁的距離為10mm，則 取 L3=45mm（4）計算 ; （5）計算 取L5=6 （6）計算 ； 各段軸長度列表如下: 名稱長度/mm5033456363641 尺寸設計部分具體步

18、驟如下： 1、電動機軸的材料選擇、熱處理方式，許用應力的確定。 選擇45鋼正火。硬度達到170217HBS,抗拉強度=600MPa，屈服強度=355MPa。=55MPa3、 初步計算各軸段直徑 （1）按下列公式初步計算出軸的直徑，輸出軸的功率P和扭矩T 最小直徑計算（查機械設計基礎教材表142 取 c=110）考慮鍵槽 選擇標準直徑 （2）計算 因必須符合軸承密封元件的要求，經查表，取=40mm； （3）計算 ，且必須與軸承的內經一致，圓整=45mm，初選軸承型號為6309,查附表可知，B=25mm，D=100mm，； （4）計算 ，為裝配方便而加大直徑，應圓整為標準直徑，一般取0，2，5，8

19、尾數，取=50mm； （5）計算 取 =60mm； （6）計算 ，同一軸上的軸承選擇同一型號，以便減少軸承座孔鏜制和減少軸承類型。 電動機軸各階梯軸直徑列表如下： 名稱直徑354045506040 3、計算軸各段長度 （1）計算 L1段部分為插入開式齒輪的長度：b2小齒輪=70mm， 取L1=80mm （2）計算 軸承端蓋采用凸緣式軸承端蓋，取，其中d3為螺釘直徑，由軸承外徑D=100mm，查表，取d3=7mm， ， 式中，為箱體壁厚，取=8mm， 取軸旁連接螺栓的直徑為10mm，查得； 由于軸承的軸頸直徑和轉速的乘積（1.52）105，故軸承采用脂潤滑，取 =9mm， 所以 m=8+

20、16+14+8-9-25=12mm, 所以 =20+14+8.4=40.4mm，取 =41mm； （3）計算 ，式中，為大齒輪端面至箱體內壁距離，應考慮兩個齒輪的寬度差，兩齒輪的寬度差為5mm，取小齒輪至箱體內壁的距離為10mm，則 取 L3=50mm（4）計算 ; （5）計算 （6）計算 ； 各段軸長度列表如下: 名稱長度/mm8041506374341 強度校核部分具體步驟如下：(1) 輸出軸的功率P和扭矩T (2) 最小直徑計算（查機械設計基礎教材表153 取 c=110）考慮鍵槽 選擇標準直徑 (3) 計算齒輪受力（大齒輪采用鍛造毛坯的腹板式）圓周力：徑向力：是直齒輪，故軸向力：（4）

21、按許用應力校核軸的彎曲強度1) 軸的受力簡圖 （圖A）（L =113mm）2) 求支持反力水平面支反力垂直面支反力 3) 作彎矩圖水平彎矩（圖B）垂直彎矩（圖C）4) 求合成彎矩，作出合成彎矩圖（圖E）5) 作扭矩圖（圖D）C點左 C點右 6) 作危險截面當量彎矩圖（圖E）該軸單項工作，轉矩產生的彎曲應力按脈動循環應力考慮，取=0.597) 校核危險截面軸徑45號優質碳素鋼調質處理時，查機械設計基礎教材111 C剖面的軸徑 故：強度足夠圖3：從動軸受力簡圖校核分析機械設計基礎教材P241表141機械設計基礎教材表142C=110=35mm六、 軸承、鍵和聯軸器的選擇設計計算及說明結果及備注1.

22、滾動軸承的選擇與校核 （一）從動軸承：因?yàn)殚]式齒輪選擇直齒圓柱齒輪，考慮承受載荷和只承受徑向力，主動軸承和從動軸承均選用深溝球軸承。從動軸承：根據軸徑值查機械制圖教材326附錄C101深溝球軸承各部分尺寸，選擇6209（GB/T276-1994）型深溝球軸承 2個。各部分尺寸如下表：軸承代號尺寸/mmdDB62095010025壽命計劃：要求軸承壽命：（十年兩般制工作，按每年工作300天，每班工作16個小時）計算選用軸承壽命 查機械零件設計手冊P810表311-15 基本額定動負荷 動載荷系數 當量動載荷 溫度系數 載荷系數 對球軸承壽命系數 軸承壽命合格（二）主動軸承：主動軸承：根據軸徑值查

23、機械制圖教材326附錄C101深溝球軸承各部分尺寸，選擇6207（GB/T276-1994）型深溝球軸承 2個。各部分尺寸如下表：軸承代號尺寸/mmdDB6207247217壽命計劃：要求軸承壽命：（十年兩般制工作，按每年工作300天，每班工作16個小時）計算選用軸承壽命 查機械零件設計手冊P810表311-12 基本額定動負荷 動載荷系數 當量動載荷 溫度系數 載荷系數 對球軸承壽命系數 軸承壽命合格圖4：主動軸承簡圖機械制圖教材327附錄C102機械設計基礎教材公式16-4表16-8表16-92鍵的選擇與校核材料選擇及其許用擠壓應力選擇45號優質碳素鋼，查機械零件設計手冊P458表32-3

24、 其許用擠壓應力（1） 主動軸外伸端，考慮到鍵在軸中部安裝，選擇平鍵就可以了，且聯軸器軸長度=62mm，故選擇8250GB1096-1990型鍵。 靜連接工作面的擠壓應力：則：強度足夠， 合適（2） 從動軸外伸端，考慮到鍵在軸中部安裝，選擇平鍵就可以了，故選擇。 靜連接工作面的擠壓應力：則：強度足夠， 合適（3） 從動軸與齒輪聯接處，考慮到鍵在軸中部安裝，且l=38 mm選擇平鍵就可以了，故選擇。 靜連接工作面的擠壓應力：則：強度足夠， 合適機械制圖教材P323附錄C8機械零件設計手冊P458表32-3表32-2主動軸外端850GB1096-90A型鍵從動軸外端1049GB1096-90A型鍵

25、從動軸與齒輪聯接處1430GB1096-90A型鍵3聯軸器的選擇由于減速器載荷平穩，速度不高，無特殊要求，考慮裝拆方便及經濟問題，選用彈性套柱銷聯軸器，取工作情況系數 選用TL5 ZA2562/YA2562型（GB4323-84）彈性套柱銷聯軸器,根據主動軸連接聯軸器處，將各種參數列表如下：型號公稱轉矩T許用轉數n軸孔直徑d軸孔長度L外徑D材料軸孔類型TL512536002562130HT200Y型聯軸器承受轉矩故： 合適TL5 型GB4323-84彈性套柱銷聯軸器七、減速器潤滑、密封及附件的選擇確定以及箱體主要結構尺寸的計算及裝配圖設計計算內容計算及說明結果及備注1潤滑方式及牌號2密封方式（

26、1） 齒輪,查機械零件設計手冊P981表314-26，選用浸油潤滑方式并根據表314-27，選用150號機械油；（2） 軸承采用潤油脂潤滑，并根據表314-23選用ZL-3型潤油脂機械零件設計手冊P981表314-26表314-27P978表314-21（1） 軸承內部與機體內部處用擋油環加以密封，防止?jié)櫥瓦M(jìn)入軸承內部（2） 軸承外部與端用半粗羊毛氈圈加以密封（3） 箱座與箱蓋凸緣結合面與觀察孔、油孔之間都采用靜密封方式3箱體主要結構尺寸的計算名稱計算公式尺寸計算機械零件設計手冊P1044表41-9表41-12箱座厚度8箱蓋厚度8箱蓋凸緣厚度12箱座凸緣厚度12箱座底凸緣厚度20地腳螺釘直徑

27、M16地腳螺釘數目4軸承旁聯結螺栓直徑M12蓋與座聯結螺栓直徑M8螺栓的間距：200300軸承端蓋螺釘直徑軸承外圈直徑90/100直徑M8螺釘數目6視孔蓋螺釘直徑單級減速器M6定位銷直徑d=（0.7-0.8）6，至外箱壁的距離181628，至凸緣邊緣距離85軸承座外徑144軸承旁連接螺栓距離S一般取S=144軸承旁凸臺半徑16軸承旁凸臺高度h待定箱蓋、箱座厚7mm,m=7mm大齒輪頂圓與箱內壁間距離10齒輪端面與箱內壁距離94附件選擇及簡要說明表名稱功用數量材料規格螺栓安裝端蓋12Q235M616 GB 5782-1986螺栓安裝端蓋24Q235M825 GB 5782-1986銷定位235A

28、640 GB 117 - 1986彈性墊圈調整安裝265Mn氈封圈調整安裝2半粗羊毛擋油環擋油4橡膠螺母安裝3Q235螺釘安裝3Q235油標尺測量油高度1組合件M321.5通氣孔透氣1A3八、 總結 通過為期將近一周的沒日沒夜的課程設計過程，反復的修改設計，終于完成了谷物輸送機傳動系統的設計過程，現在寫起心得總結的時候真的是頗有感慨啊，在徐維玲老師剛開始在課堂上和我們說我們要做課程設計的時候，覺得課程設計是怎么一回事都不知道，似乎離我好遙遠，我不認識它，它更不認識我一樣，似乎感覺這么龐大的工程我是不可能做得出來的，但是迫于考試等等原因，我們當然很清楚這是我們必須要經歷的一個過程。 和上個學期畫的一張大圖不一樣的明顯感覺就是任務量超級多了。剛開始就是需要手稿的一份設計計算說明書部分，其中對電動機、齒輪、還有軸和軸承的設計不用說了，翻看了好多教材終于稍微明白了點事怎么設計出來的，設計計算說明部分真的是很重要的一個環節，在現在畫好了大圖紙之后越發覺得那份手稿的計算說明書部分是多么的重要，在畫大圖紙的俯視圖的過程中，我就是因?yàn)楫?dāng)時的軸設計出現了一點小問題，第四階的軸端設計的長度偏小了點，導致大齒輪卡在鍵槽里面的長度不夠，不得以又重新擦掉剛畫好的軸，并且重新對軸進行設計計算。坐標紙草圖的重要性也不亞于計算手稿部分，剛開
