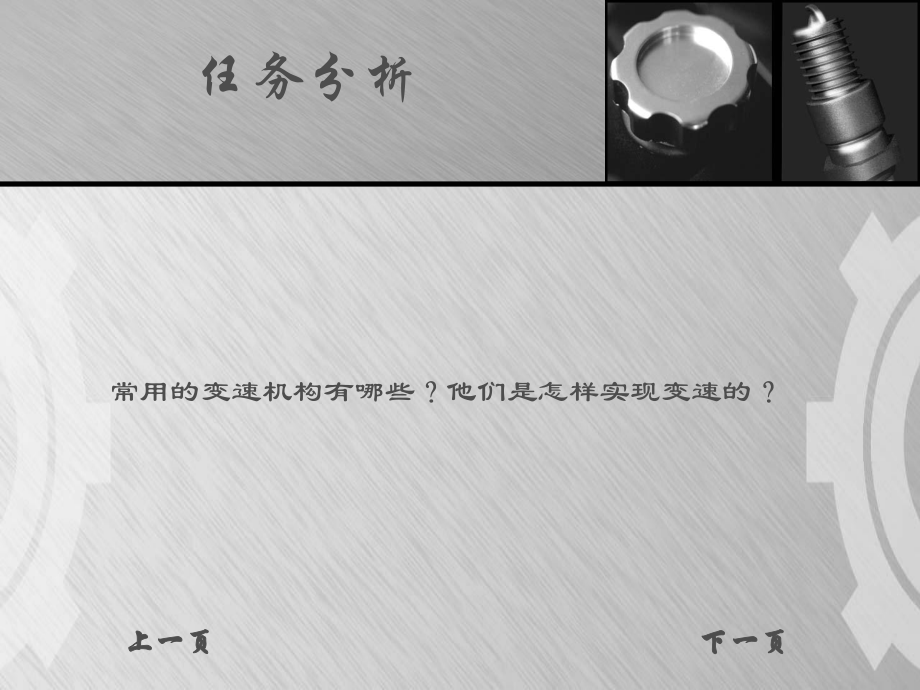

1、江蘇汽車技師學院精品課程課件機械基礎模塊八 其他常用機構任務1 分析銑床主軸傳動系統中的變速機構下一頁下一頁上一頁上一頁任務目標1、了解有級變速機構的類型、工作原理及特點2、了解無級變速機構的類型、工作原理及特點3、了解常見換向機構的類型、工作原理4、會分析銑床主軸傳動系統中的變速機構下一頁下一頁上一頁上一頁任務引入下一頁下一頁上一頁上一頁任務分析常用的變速機構有哪些？他們是怎樣實現變速的？下一頁下一頁上一頁上一頁知識鏈接一、有級變速機構 二、無級變速機構三、換向機構下一頁下一頁上一頁上一頁知識鏈接一、有級變速機構 二、無級變速機構 變速機構變速機構在輸入轉速不變的條件下，使輸出軸獲得不同轉速

2、的傳動裝置。 下一頁下一頁上一頁上一頁知識鏈接一、有級變速機構 有級變速機構有級變速機構在輸入轉速不變的條件下，使輸出軸獲得一定的轉速級數。滑移齒輪變速機構塔齒輪變速機構倍增速變速機構拉鍵變速機構下一頁下一頁上一頁上一頁知識鏈接 滑移齒輪變速機構下一頁下一頁上一頁上一頁知識鏈接塔齒輪變速機構1主動軸 2導向鍵3中間齒輪支架4中間齒輪 5撥叉6滑移齒輪 7塔齒輪8從動軸 9、10離合器11絲杠 12光杠齒輪13光杠 下一頁下一頁上一頁上一頁知識鏈接倍增速變速機構下一頁下一頁上一頁上一頁知識鏈接拉鍵變速機構1彈簧鍵2從動套筒軸3主動軸4手柄軸 下一頁下一頁上一頁上一頁知識鏈接二、無級變速機構 無級

3、變速機構無級變速機構依靠摩擦來傳遞轉矩，適量地改變主動件和從動件的轉動半徑，使輸出軸的轉速在一定的范圍內無級變化。滾子平盤式無級變速機構錐輪端面盤式無級變速機構分離錐輪式無級變速機構 下一頁下一頁上一頁上一頁知識鏈接滾子平盤式無級變速機構1滾子2平盤 下一頁下一頁上一頁上一頁知識鏈接錐輪端面盤式無級變速機構1錐輪2端面盤3彈簧4齒條5齒輪6支架7鏈條8電動機 下一頁下一頁上一頁上一頁知識鏈接分離錐輪式無級變速機構 1電動機2、4錐輪3杠桿5從動軸6支架7螺桿8主動軸9螺母10傳動帶 下一頁下一頁上一頁上一頁知識鏈接三、換向機構三、換向機構 換向機構換向機構在輸入軸轉向不變的條件下，可改變輸出軸

4、轉向的機構。 三三星輪換向機構離合器錐齒輪換向機構 下一頁下一頁上一頁上一頁知識鏈接三三星輪換向機構1主動齒輪 2、3惰輪 4從動齒輪下一頁下一頁上一頁上一頁知識鏈接離合器錐齒輪換向機構 1主動錐齒輪 2、4從動錐齒輪 3離合器 下一頁下一頁上一頁上一頁任務實施 滑移齒輪不同的嚙合情況可得到18種轉速下一頁下一頁上一頁上一頁知識小結1、有級變速機構2、無級變速機構3、換向機構下一頁下一頁上一頁上一頁課后思考有級變速和無級變速機構根本區別在哪里？ 下一頁下一頁上一頁上一頁課后作業1、習題冊 模塊八 任務一 填空題、選擇題、判斷題、計算題全部；2、找出幾例生活中應用變速機構的實例。下一頁下一頁上一

5、頁上一頁結束語模塊八 其他常用機構任務2 分析牛頭刨床的進給運動下一頁下一頁上一頁上一頁任務目標1、了解棘輪機構的組成、類型、特點及應用2、了解槽輪機構的組成、類型、特點及應用下一頁下一頁上一頁上一頁任務引入下一頁下一頁上一頁上一頁任務分析 間歇機構間歇機構能夠將主動件的連續運動轉換成從動件有規律的周期性運動或停歇。 間歇運動機構有哪些類型和特點？下一頁下一頁上一頁上一頁知識鏈接一、棘輪機構二、槽輪機構下一頁下一頁上一頁上一頁知識鏈接一、棘輪機構棘輪機構分為齒式棘輪機構齒式棘輪機構和摩擦式棘輪機構摩擦式棘輪機構。 1、齒式棘輪機構工作原理 1搖桿 2棘爪3彈簧 4棘輪5彈簧 6止回棘爪7曲柄

6、齒式棘輪機構齒式棘輪機構下一頁下一頁上一頁上一頁知識鏈接2、齒式棘輪機構的常見類型及特點 l 外嚙合式l 內嚙合式 外嚙合式棘輪機構外嚙合式棘輪機構內嚙合式棘輪機構內嚙合式棘輪機構下一頁下一頁上一頁上一頁知識鏈接3 3、齒式棘輪機構轉角的調節 棘輪的轉角大小與棘爪每往復一次推過的齒數k有關： 360kzk棘爪每往復一次推動的齒數z棘輪的齒數 下一頁下一頁上一頁上一頁知識鏈接（1）改變棘爪的運動范圍 下一頁下一頁上一頁上一頁知識鏈接（2）利用覆蓋罩 下一頁下一頁上一頁上一頁知識鏈接1、槽輪機構的組成和工作原理 1撥盤 2圓銷 3槽輪 槽輪機構槽輪機構二、槽輪機構下一頁下一頁上一頁上一頁知識鏈接2

7、、槽輪機構類型和特點 l 單圓銷外槽輪機構l 雙圓銷外槽輪機構l 內嚙合槽輪機構 特點：特點：結構簡單，轉位方便，工作可靠，傳動的平穩性好，能準確控制槽輪的轉角。但轉角的大小受到槽數z的限制，不能調節，且在槽輪轉動的始末位置處存在沖擊，隨著轉速的增加或槽輪槽數的減少而加劇，故不適用于高速。 槽輪機構的類型和特點槽輪機構的類型和特點下一頁下一頁上一頁上一頁任務實施牛頭刨床工作臺的進給是利用棘輪機構實現的。下一頁下一頁上一頁上一頁知識小結1、棘輪機構2、槽輪機構下一頁下一頁上一頁上一頁課后思考生活中還有哪些間歇機構？下一頁下一頁上一頁上一頁課后作業1、習題冊 模塊八 任務二 填空題、判斷題、選擇題全部2、找出生活中應用間歇運動機構的實例。下一頁下一頁上一頁上一頁章節小結1、變速機構2
