1、統第一節能源管理系總則3.1,01說明A.承建商須負責深化設計、供應、安裝、接線、試驗和試運轉一套能源管理系統。B.本承包商負責供應及安裝系統設備、線纜、所有明裝電線管、因裝修設計改變而須敷設的預埋管、因廠家設備增加及位置改變所需的明敷或預埋電線管。C.與其它專業系統之功能協調配合以確保本能源管理系統總體功能之完善。D.能源管理系統應確保較高精度，數據保持一致。E.協助土建總包和其它專業的配合要求。3.1.02需報送之文件在工程進行中的適當階段，至少須報送下列文件供審批:A.能源管理系統施工圖紙，包含各監測點位的通訊線纜敷設的路由圖與接線圖紙，監控中心實施圖紙等。B,設備材料表：能源管理系統實

2、施所需硬件設備，如計量表計、通訊網關、服務器、工作站、打印機等，及安裝輔材。C,在業主和機電總分包之統籌安排下，進行有關政府部門文件與設備材料之報審工作。D. 建議的工地試驗步驟和報告格式。E. 編寫完整的試驗和試運轉報告。F,提供制造廠商印制的設備和系統的安裝、運行和維修說明包括所有設備之安裝和操作程序、接線詳圖、設備清單、提供維修和建議的維修內容和頻第系統說明3.2,01系統設計A.項目在消防總控制室/BA值班室內設置一套能源管理平臺，實現對建筑內各類能源能耗包括用電、用水、冷熱量等進行自動化數據采集、實時動態監測、故障報警、統計、綜合分析等、并且結合建筑面積、內部功能區域劃分、運轉時間等

3、客觀數據，幫助管理者實時的反映建筑整體能源運行的現狀、準確評價建筑的節能效果和發展趨勢；同時幫助用戶挖掘有效數據、幫助用戶從日常耗能的環節本身發現能源問題、建立完善的能源管理流程，進行能源消耗的數字化、精細化管理，減少能源管理環節、提高運行管理效率，減少能源浪費和支出費用。B.本系統網絡傳輸采用兩層架構，首層采用以太網，使用TCP/IP協議，數據庫采用ODBC上位軟件支持OPCDDEnetDDE,SQLZ方便與第三方樓宇設備自控系統或管理平臺系統在管理層的集成；次層則為現場RS48晦線，支持第三節3.3.013.3.02系統設備Modbus®訊協議。主要設備須包括，但不限于下列項目：

4、通訊網關能源管理系統軟件系統服務器/工作站通訊網關經過協議的轉換將數據傳輸至能源管理系統服務器。10M/100M自適應網口2個RS232或RS422/485接口高性能的處理器，大的內存空間處理器：32位100兆內存：8兆網口速度：10/100M自適應，同時可支持手動設置參數包括：10M半雙工，10M全雙工，100M半雙工和100M全雙工保護：內嵌1.5KV電磁隔離串口接口:2個RS-232/422/485串口速度：110-460800bps?軟件特點協議：DHCP,Telnet,TCPUDPIP,ICMP,ARP配置：由RS-232的串行、Telnetconsole或通過WEB覽器三種方式。形

5、式包括中文菜單和命令態兩種電源需求5VDC2A3.3.03系統構架及網絡結構A.系統軟件同時支持B/S和C/S兩種架構，運行管理人員、企業管理和決策層人員不受地域時間限制，通過大部分主流瀏覽器Webf式不同權限登錄，方便快捷實時的了解建筑總體能耗情況、分類能耗、多角度能耗分析報表、能耗超標預警、契約限額等，通過深層挖掘有價值的數據，幫助用戶提供能源決策、優化調度和內部考核等管理措施的數據支持依據。B.系統應采用帶隔離的、可靠的、抗干擾能力強的網絡結構。網絡系統應采用成熟可靠軟件，管理各個子站和就地控制單元相互之間的數據通信，保證它們的數據有效傳送、不丟失。支持雙總線網絡、自動監測網絡總線和各個

6、接點的工作狀態，自動選擇、協調各接點的工作和網絡通信。監控系統應提供通信接口驅動軟件，包括與站內各智能設備的通信接口軟件及與各級調度中心的通信接口軟件等。C.系統網絡結構采用分層分布式三層結構，軟件系統采用C/S和B/S兩種主體構架。現場采集層完成監測、控制和通訊等功能；采用各類能耗的測量設備進行數據的自動采集、就地及遠程控制、信息遠傳等功能。網絡通訊層連接現場采集層和系統管理層；采用以太網網關將現場層監控設備的RS485/Modbus通訊轉換成Modbus/TCP以太網通訊，通過以太網絡實現與后臺監控計算機的信息交換。系統管理層主要實現對所有能耗數據的集成和管理功能。能源管理系統計算機采用高

7、性能服務器及工業控制計算機，支持以太網絡通訊，具有大容量存儲空間。D.系統支持多種規約，通過ODBCOPCFT以格式與其他系統進行數據共享，支持兼容設備和系統數據導入/導出。3.3.04能源管理平臺技術要求本部分規定能源管理系統業務平臺部分的軟件功能要求、技術要求、及相關規范性要求等。軟件功能：能源管理系統軟件同時支持B/S及C/S結構，實時數據庫和關系型數據庫相結合的技術，既保證響應速度，同時具備良好的穩定性能。同時實現訪問控制，用戶權限分級管理，數據處理（加減歸類，上報），數據備份，通信管理等功能。系統預留接口，可以接入市級公共機構建筑能耗數據。系統需符合現代管理的模式，采用多級管理技術，

8、提供不同的管理窗口，完全滿足當前主流的三級能源管理模式，即操作級能源管理、管理級能源管理、決策級能源管理。1） 操作級能源管理實現能源介質的實時監控和基本統計分析功能。2） 管理級能源管理實現能源數據的分析和高級能源監管功能。3） 決策級能源管理實現高級能源監管功能和決策支持功能。三級能源管理模式實現對濟南中海廣場能源消耗情況的實時監控、日常能源消耗管理、能耗分析、重點設備管理等功能，通過系統的分析結果進行能源公示，幫助決策者制定考核、能耗管理制度，提高能源管理的數字化和智能化。平臺基本功能：4） 分戶計量：支持用電、用水、排水等能源消耗的分戶計量，可具體查看每個計量點的實時量、累積量、趨勢分

9、析等。2） 用電分項分析：按照二、三級計量要求（如照明插座、空調用電、動力用電、特殊用電等），對不同的終端用電進行分項智能分析、趨勢預測、歷史查詢等。3）能源分析：可以查看建筑物，樓，層，分項的能耗數據，并可以根據相應的指標評價當前用能單位的用能狀況。4）智能報表：含成本報表、對比報表、能耗報表、能耗賬單等報表模式，可查詢當日當月當年及當日各分項用電情況，查看成本分攤到各分項各能源各區域不同時間段內的耗資比例數據，查詢各能源及電能分項與去年同期的對比數據。5）削峰降費：展示實時負荷，契約限額，當前設備列表等，并針對超限給出相應建議。6）節能檢測：系統采用“一鍵監測”的方式，對關鍵指標、能效考核

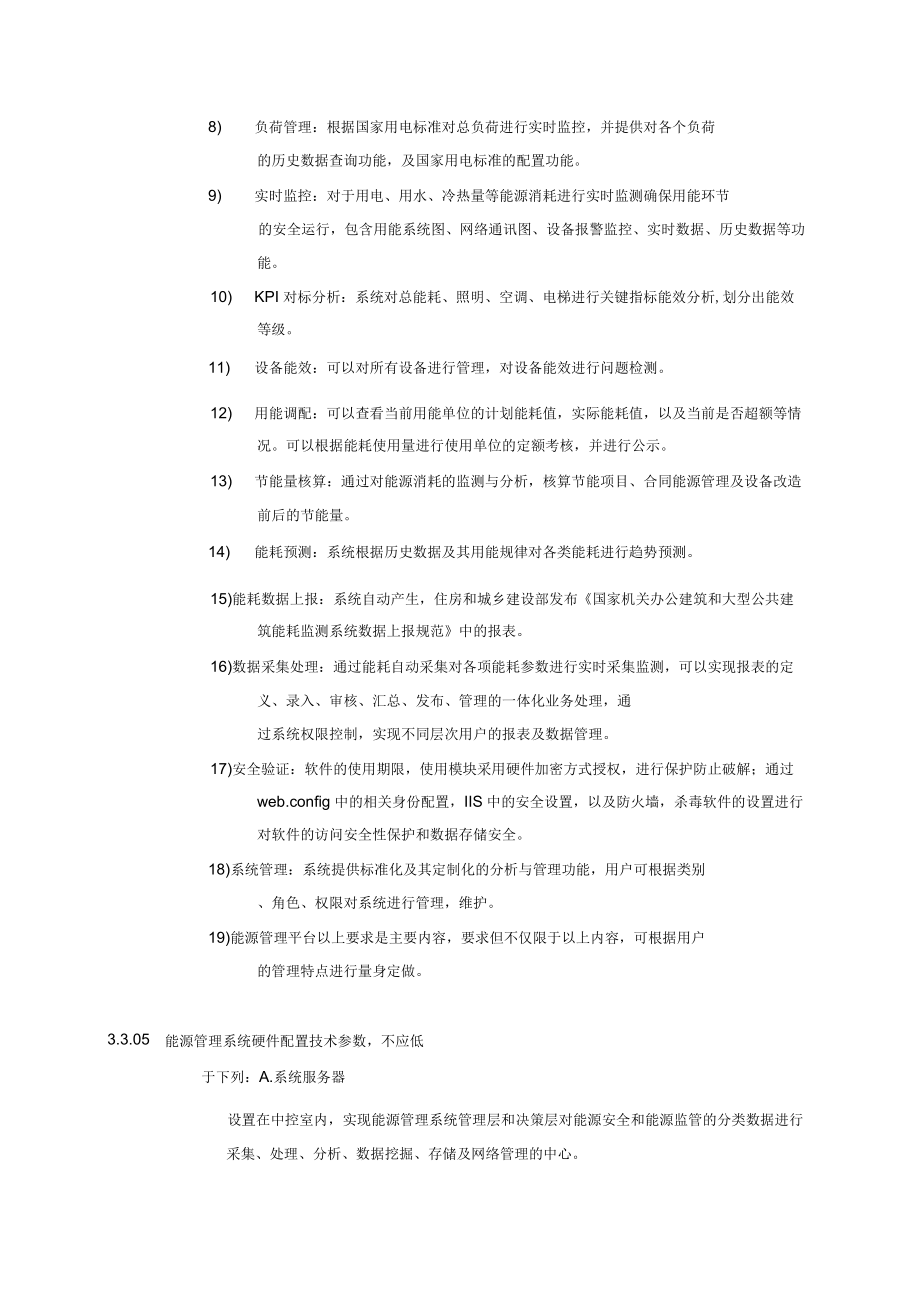

10、、所有監測項目進行監測并提供自主配置標準值、監測項及應對策略的功能，包含能效分析、管理漏洞檢測、節能解決建議、節能量核算等。7）資產管理：建立資產臺賬，通過系統對能源設備等信息進行綜合管理、日常維護、系統報警等。8) 負荷管理：根據國家用電標準對總負荷進行實時監控，并提供對各個負荷的歷史數據查詢功能，及國家用電標準的配置功能。9) 實時監控：對于用電、用水、冷熱量等能源消耗進行實時監測確保用能環節的安全運行，包含用能系統圖、網絡通訊圖、設備報警監控、實時數據、歷史數據等功能。10) KPI對標分析：系統對總能耗、照明、空調、電梯進行關鍵指標能效分析,劃分出能效等級。11) 設備能效：可以對所有

11、設備進行管理，對設備能效進行問題檢測。12) 用能調配：可以查看當前用能單位的計劃能耗值，實際能耗值，以及當前是否超額等情況。可以根據能耗使用量進行使用單位的定額考核，并進行公示。13) 節能量核算：通過對能源消耗的監測與分析，核算節能項目、合同能源管理及設備改造前后的節能量。14) 能耗預測：系統根據歷史數據及其用能規律對各類能耗進行趨勢預測。15)能耗數據上報：系統自動產生，住房和城鄉建設部發布國家機關辦公建筑和大型公共建筑能耗監測系統數據上報規范中的報表。16)數據采集處理：通過能耗自動采集對各項能耗參數進行實時采集監測，可以實現報表的定義、錄入、審核、匯總、發布、管理的一體化業務處理，

12、通過系統權限控制，實現不同層次用戶的報表及數據管理。17)安全驗證：軟件的使用期限，使用模塊采用硬件加密方式授權，進行保護防止破解；通過web.config中的相關身份配置，IIS中的安全設置，以及防火墻，殺毒軟件的設置進行對軟件的訪問安全性保護和數據存儲安全。18)系統管理：系統提供標準化及其定制化的分析與管理功能，用戶可根據類別、角色、權限對系統進行管理，維護。19)能源管理平臺以上要求是主要內容，要求但不僅限于以上內容，可根據用戶3.3.05的管理特點進行量身定做。能源管理系統硬件配置技術參數，不應低于下列：A.系統服務器設置在中控室內，實現能源管理系統管理層和決策層對能源安全和能源監管

13、的分類數據進行采集、處理、分析、數據挖掘、存儲及網絡管理的中心。其主要配置不應低于如下：服務器，Intel(R)四核E5530Xeon(R)CPU2.4GHz、4G時存、1TB®盤*2,RAID1陣列、SAS6/iR集成控制器卡，集成TwoBroadcom5709c雙口千兆以太網卡、Ms2008R2的16倍速DVD-RO胱驅、鼠標、鍵盤；?19"液晶顯木器；B. 系統工作站實現分類能源介質的實時工況數據監測、故障報警和記錄、歷史數據存儲和趨勢曲線、計量和監測設備運行狀態監測、運行管理和故障分析等健康功能，可滿足各類能源介質系統的日常運行和安全管理需要。實現系統數據以報表、曲

14、線圖、柱狀圖、餅圖、和散點圖等多種形式通過veb方式展現給用戶。其主要配置不低于如下：?CPUIntel酷睿3I3雙核2.9GHz?4GDDR明存?500GByte硬盤7200轉/分?DVDR恍馬區? 最少1個ParallelPort,1個SerialPort,1個SVGAVideoPort,1個USBPort?Windows碉作系統?集成10/100/1000以太網卡+802.11n無線網卡?LCD1600x900像素解像度? 最少20口寸顯示屏尺寸，低幅射，防靜電? 響應時間不大于8msC. 打印機?黑白激光打印機，A4、支持網絡打印，用于實時打印事件、報警信號、報表等；第四節安裝技術要求

15、3.4.01供電與接地A. 能源管理系統由可靠的交流電源回路單獨供電，配電設備應有明顯標志。B. 供電電源應采用220V,50±1HzM單相交流電源。電壓偏移允許土10%C.各數據采集器電源供應，就近安裝于所采集數據的設備內。D.整個系統宜用一點接地方式，接地母線應采用銅質線，接地電阻不得大于0.5歐。第五節施工管線施工應符合現行國家標準？電氣裝置工程施工及驗收規范？的規定。各種型材的材質、規格、型號應符合規定，表面應光滑、平整、不得變形斷裂3.5.01施工前應具備下列資料：A. 主要設備配置表B. 系統工程設計圖紙C.系統接線圖3.5.02線路敷設時，要做好防水，防裂壞等措施。纜線的布放應平直，不得產生扭絞打圈等，不應受到外力的擠壓和損傷。不得有接頭或扭結。3.5.03表具和采集器的聯接、安全、可靠、防腐、防潮。3.5.04各接點接觸可靠，嚴禁采用現場焊接方式。第六節調試3.6.01調試A. 調試前應檢查接地并測量接地電阻值并做好記錄；接地電阻不得大于0.5歐。B. 按施工布線圖對各回路進行校驗，檢查以確保接線正確、良好、編號無誤。C. 按設計圖紙
