1、華為5700交換機MPLS配置1 實驗目標通過實驗模擬3臺5700交換機上運行MPLS。完成底層IGP-OSPF多區域配置、MPLS配置。2 實驗拓撲圖3 拓撲圖描述3臺華為5700交換機底層運行IGP-OSPF，各個接口的IP地址如圖所示,環回口啟用OSPF并作為OSPF的router-id和MPLS的lsr-id（將環回口置于OSPF的silient-interface），在sw1-sw2、sw2-sw3相連的接口啟用mpls ldp建立本地ldp會話lsp會自動建立。4 配置及描述4.1 Sw1配置sw1dis curr#sysname sw1#vlan batch 10#mpls ls

2、r-id 192.168.0.1 配置MPLS LSR ID 是啟用MPLS的前提條件(也是ldp建立會話的傳輸地址，確保lsr-id路由可達)mpls 全局啟用mpls lsp-trigger all 所有靜態路由和IGP 路由項觸發建立LSPmpls ldp 全局啟用mpls ldp（全局啟用mpls ldp之前必須先全局啟用mpls）#interface Vlanif10 ip address 10.1.0.1 255.255.255.0 ospf network-type p2p 修改ospf網絡類型為點到點 mpls 接口啟用mpls mpls ldp 接口啟用mpls ldp（接口

3、啟用mpls ldp之前必須先在接口下啟用mpls）#interface GigabitEthernet0/0/1 port link-type access port default vlan 10#interface LoopBack0 環回口不能轉發mpls報文 ip address 192.168.0.1 255.255.255.255#ospf 1 router-id 192.168.0.1 silent-interface LoopBack0 抑制環回口發送、接收ospf報文 area 0.0.0.0 network 10.1.0.1 0.0.0.0 network 192.168

4、.0.1 0.0.0.0#默認由主機路由出發ldp建立lsp4.2 Sw2配置sw2dis curr#sysname sw2#vlan batch 10 to 11#mpls lsr-id 192.168.0.2mpls#mpls lsp-trigger all#interface Vlanif10 ip address 10.1.0.2 255.255.255.0 ospf network-type p2p mpls mpls ldp#interface Vlanif11 ip address 10.1.1.1 255.255.255.0 ospf network-type p2p mpls

5、 mpls ldp#interface GigabitEthernet0/0/1 port link-type access port default vlan 10#interface GigabitEthernet0/0/2 port link-type access port default vlan 11#interface LoopBack0 ip address 192.168.0.2 255.255.255.255#ospf 1 router-id 192.168.0.2 silent-interface LoopBack0 area 0.0.0.0 network 10.1.0

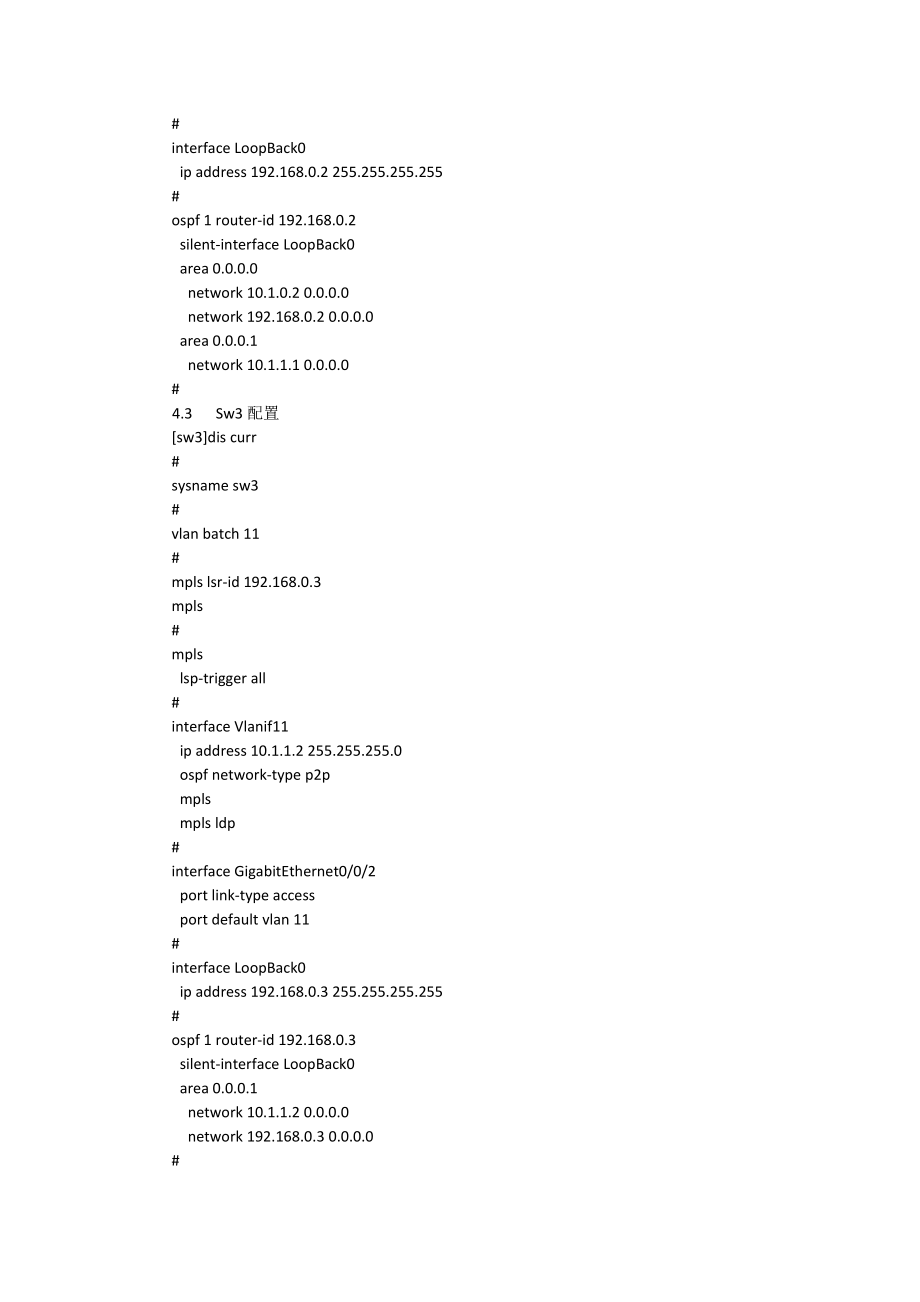

6、.2 0.0.0.0 network 192.168.0.2 0.0.0.0 area 0.0.0.1 network 10.1.1.1 0.0.0.0#4.3 Sw3配置sw3dis curr#sysname sw3#vlan batch 11#mpls lsr-id 192.168.0.3mpls#mpls lsp-trigger all#interface Vlanif11 ip address 10.1.1.2 255.255.255.0 ospf network-type p2p mpls mpls ldp#interface GigabitEthernet0/0/2 port li

7、nk-type access port default vlan 11#interface LoopBack0 ip address 192.168.0.3 255.255.255.255#ospf 1 router-id 192.168.0.3 silent-interface LoopBack0 area 0.0.0.1 network 10.1.1.2 0.0.0.0 network 192.168.0.3 0.0.0.0#5 實驗結果及驗證5.1 查看sw2的ldp會話由于配置順序從左至右的原因，先發起的一方為active、另一方為passive，所以在sw2看來192.168.0.1為先發起ldp會話的一方active、192.168.0.3為passive。5.2 查看sw2的lsp5.3 Ping測試從192.168.0.3-292.168.0.1的lsp連通性5.4 使用dis mpls lsp verbose命令在每臺交換機查看從192.168.0.3-0.1的lsp轉發過程Sw3-192.168.0.1Sw3的Label Operation為PUSH在出接口
