1、連云港市崖游紡機商務中心工程專項施工方案 第1頁高壓線路維護方案共8頁高壓線專項方案工程名稱：鷹游紡機商務中心編制人： 審核人：審批人：日期：年 月 日中國江蘇國際經濟技術合作公司連云港市筐游紡機商務中心工程專項施工方案第1頁 高壓線路維護方案共8頁一、工程概況本工程為連云港市鷹游紡機高壓線防護工程，東距擬建商務中 心12米，距已裝塔吊35米、西是廠房道路、線下是廠區河 道、 河面寬約7米，本次計劃搭設長6()米、寬7米、高15米(含河內 深度)鋼、竹綜合高壓線路防護架體、預計架體使用工期為100 天二、現狀分析：由于塔吊西部南北方向有高壓線，處于塔吊的塔臂的回轉半徑 的覆蓋范圍之內高壓線距離

2、塔吊最終安裝的垂直距離約5米塔吊 安裝能滿足國標(GB5144-85)規范規定、但根據施工現場臨電安 全技術操作規程(JGJ46-2005)第一部分高壓線防護要求：在建 工程的外側邊緣與高壓電架空線路的邊緣線之間保持安全操作距 離，最小安全操作距離不小于46米第3.1.4規定，旋轉臂架式起 重機的任何部位或被吊物邊緣與10KV以下的架空線路最小水平 距離不小于2米另外在塔吊伸臂旋轉范圍內，如遇停電、刮風等 特殊情況下，若塔吊處于正常運行過程中，旋轉機構因停電不能 立即采取制動措施：由于受風標效力的影響，吊臂繼續隨風旋轉 極有可能造成塔吊繩索或吊鉤碰觸高壓線路的危險。為此必須采 取切實有效可行的

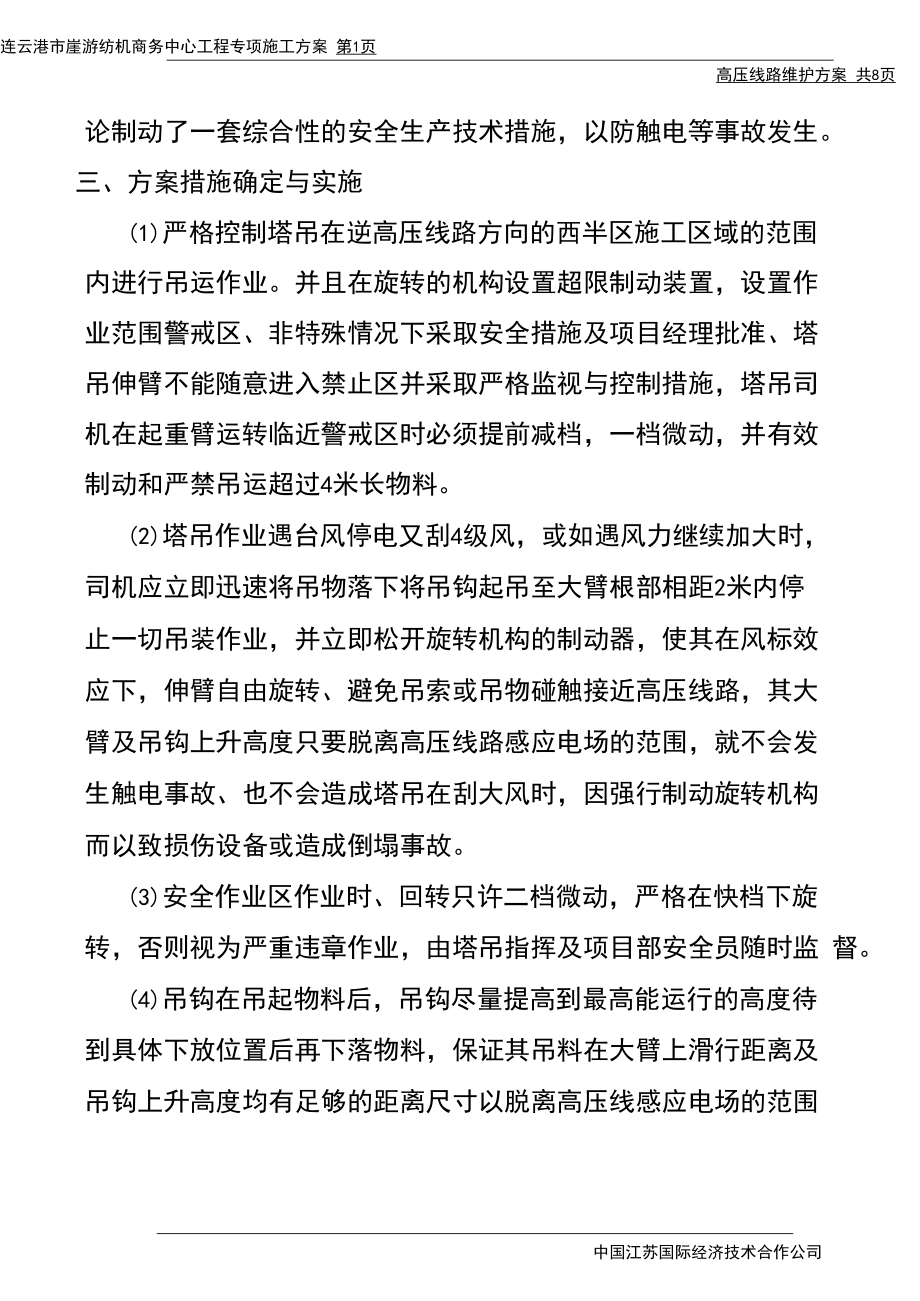

3、防護方案措施。為了安全生產和塔吊的安全運 行確保供電和施工人員的安全、防止意外事故發生項目部研究討高壓線路維護方案 共8頁論制動了一套綜合性的安全生產技術措施，以防觸電等事故發生。三、方案措施確定與實施(1)嚴格控制塔吊在逆高壓線路方向的西半?yún)^(qū)施工區域的范圍 內進行吊運作業。并且在旋轉的機構設置超限制動裝置，設置作 業范圍警戒區、非特殊情況下采取安全措施及項目經理批準、塔 吊伸臂不能隨意進入禁止區并采取嚴格監視與控制措施，塔吊司 機在起重臂運轉臨近警戒區時必須提前減檔，一檔微動，并有效 制動和嚴禁吊運超過4米長物料。(2)塔吊作業遇臺風停電又刮4級風，或如遇風力繼續加大時， 司機應立即迅速將吊

4、物落下將吊鉤起吊至大臂根部相距2米內停 止一切吊裝作業，并立即松開旋轉機構的制動器，使其在風標效 應下，伸臂自由旋轉、避免吊索或吊物碰觸接近高壓線路，其大 臂及吊鉤上升高度只要脫離高壓線路感應電場的范圍，就不會發 生觸電事故、也不會造成塔吊在刮大風時，因強行制動旋轉機構 而以致?lián)p傷設備或造成倒塌事故。(3)安全作業區作業時、回轉只許二檔微動，嚴格在快檔下旋 轉，否則視為嚴重違章作業，由塔吊指揮及項目部安全員隨時監 督。(4)吊鉤在吊起物料后，吊鉤盡量提高到最高能運行的高度待 到具體下放位置后再下落物料，保證其吊料在大臂上滑行距離及 吊鉤上升高度均有足夠的距離尺寸以脫離高壓線感應電場的范圍連云港

5、市鷹游紡機商務中心工程專項施工方案 第1頁 高壓線路維護方案共8頁內。四、高壓線路搭設方案選擇本工程考慮到施用工期、質量和安全要求，及特殊地形故在選擇方案時，應充分考慮以下幾點：1、架體的結構設計，力求做到結構要安全可靠，造價經濟合理。2、在規定的條件下和規定的使用期限內，能夠充分滿足預期的安 全性和耐久性。3、選用材料時，力求做到常見通用。4、結構選型時，力求做到受力明確，構造措施到位，搭拆方便，5、架體的搭設，還必須符合JCJ59-99檢查標準要求，及江蘇省 文明工地的有關標準。6、結合以上架體設計原則，同時結合本現場的實際情況，經研究 采用鋼竹結合即（河內用原木及鋼管、河面上超路面用毛竹

6、） 方法。五、架體的材質要求1、鋼管架，選用外徑48mm,壁厚3.50mm,鋼材強度等級 Q235-A,鋼管表面應平直光滑，不應有裂紋、分層、壓痕、劃道 和硬彎等現象。2、原木選材：用直徑大于30cm落葉松或其他直徑大于30cm的 原木3、毛竹架選材：使用生長四年以上的毛竹，青嫩、枯黃、蟲蛀、高壓線路維護方案共8頁腐爛，裂縫(透節二節以上)不得使用。六、搭設流程及要求架體搭設的工藝流程為：河內定位放線一原木打樁一設置通長 鋼管縱地桿一鋼管橫地桿一縱橫鋼管地桿上毛竹定位一立桿毛竹 綁扎一縱橫水平毛竹綁扎一毛竹剪刀撐綁扎。因河面較寬、河水較 深在河面直接打樁難度較大，故操作安排先在河面用一只小船、

7、人 在船上扶住原木、在河西道路上用大型挖掘機鏟向下施壓的方法將 6米長原木直接壓人泥中。打樁河面東西寬度固定在6米4排木樁， 南北方向木樁間距2.5米。樁基施工完成后在用鋼管沿木樁縱橫方 向綁扎。上述工作完成后架體基礎工程基本完工、緊接第二道工序毛竹 架體搭設施工。在搭設毛竹架體過程中，應先把木板放置在水平鋼管上然后在搭 設架體、具體布置如下1、主桿固定及間距本架體主立桿應盡量與木樁綁扎。架體立桿縱橫間距各為2m、2.5米2、主桿搭設要求(1)經測量高壓線路與河面之間高度約在12米考慮搭設時架 體高度必須超過高壓線路故選材時考慮用三根6米長毛竹搭 接方能滿足搭設要求。連云港市鷹游紡機商務中心工

8、程專項施工方案 高壓線路維護方案（2）立桿搭接長度：不小于1m,相鄰立桿在同一步架內要互相錯 開，不得集中。（3）立桿搭接接頭要在頂撐右側，交替進行，保持頂撐在中間的 垂直度。3、水平橫桿：考慮本工程特點及施工要求確定架子的步距高度（應 <1.8）.水平沿河寬帶6米、沿河長度60米，縱橫間距2米、2.5 米與主立桿綁牢。4、剪刀撐設置：架體的轉角處，兩端以及中間，均應設置剪刀撐、 剪刀撐應頭稍綁接，大頭壓小頭，搭接長度大于1米，綁扎不少于 3道，與地面呈45。30。底部應用不小于8#鉛絲牢固綁扎在基礎 鋼管交合處。七、原木樁基用量（6米/根、直徑0.26米）1、4 排* （60米/2.5

9、米+1） =100 根八、架體鋼管配件數量匡算：扣件式鋼管架體的桿件配備數量需要一定的富余量，以適應 構架時變化需要，因此按匡算方式來計算；根據架體立桿數 量按以下公式進行計算：橫桿長度 =60米*4排=240米橫桿寬帶 =6 米* （60/2.5+1） =150 米直扣件（個）=（60/64-1） *4=44 個腳手板面積（m2） S = 6*60=360平方米。連云港市筐游紡機商務中心工程專項施工方案 第1頁 高壓線路維護方案共8頁八、架體毛竹配件數量匡算：橫桿長度（6 米/根）=60/5*4* （12/1.8） =336 根橫桿寬帶（7 米/根）=（60/2+1） *（12/

10、1.8）=217 根立桿高度（6米/根尸（3*31*4） =372根斜撐長度（根/6米）=3* （60/8*2+4） =57根合計材料：原木100根、鋼管390米、鋼管扣件44個、毛竹6米長765根、7米長217根九、架體搭設的勞動力、機械安排1、為確保工程進度的需要，同時根據本工程的結構特征確定 本工程架體搭設人員需要5-10人左右，大型挖機一臺搭設 人員均有上崗作業證書。2、建立由項目經理、施工員、安全員、搭設技術員組成的管 理機構，搭設負責人負有指揮、調配、檢查的直接責任。3、架體的搭設和拆除，均應有項目技術負責人的認可，方可 進行施工作業，并必須配備有足夠的輔助人員和必要的工 具。十、

11、架體的檢查與驗收1、架體必須由持有效上崗證的專業技術人員搭設；2、進行分段驗收和檢查，發現有不符合要求的應迅速整改， 并追究責任；3、架體嚴格按鋼管及毛竹分段驗收填寫驗收記錄單，并由搭中國江蘇國際經濟技術合作公司連云港市筐游紡機商務中心工程專項施工方案第1頁高壓線路維護方案共8頁設人員、安全員、施工員、項目經理簽證，方能交付使用。十一、架體搭設安全技術措施1、架體搭設在距離架空線路的安全距離內，并做好可靠的安 全接地處理。2、定期檢查架體，發現問題和隱患，在施工作業前及時維修 加固，以達到堅固穩定，確保施工安全。3、架體搭設人員必須持證上崗，并正確使用安全帽、安全帶、 穿防滑鞋。4、嚴禁腳手板存在探頭板，鋪設腳手板以及登高作業時，應 盡量使施工荷載內、外傳遞平衡。5、保證架體的整體性，不得與樹、電桿
