1、解決方案示范文本 | Excellent Model Text 資料編碼：CYKJ-FW-129編號：_3300V電壓等級使用安全技術措施審核：_時間：_單位：_3300V電壓等級使用安全技術措施用戶指南：該解決方案資料適用于為完成某項目而進行的活動或努力工作過程的方案制定，通過完善工作思路，在正常運行中起到指導作用，包括確定問題目標和影響范圍、分析問題并提出解決方案和建議、成本計劃和可行性分析、實施和跟進?？赏ㄟ^修改使用，也可以直接沿用本模板進行快速編輯。為了加強綜采工作面3300V電壓等級使用的管理，保證工作面供用電設備安全、有序、經濟運作，杜絕供用電事故，特制定本安全技術措施。1、330

2、0V電氣設備一般要求（1）工作面所有的電氣設備必須達到質量完好標準，所有的電氣設備必須符合防爆要求，入井前應檢查其“產品合格證” 、“防爆合格證”、“MA”標志及安全性能。（2）3300V電氣設備的控制要通過低壓控制器進行控制，嚴禁通過直接操作、控制主回路來控制設備的起停。（3）所有的3300V電氣設備必須保護齊全，保護不完好嚴禁使用。（4）所有的3300V電氣設備必須掛設備標志牌，注明型號、容量、電壓、電流及其他技術種類。（5）根據負荷情況，調整好各種保護的整定值，每月校驗一次，并上報有關管理部門。（6）所有3300V電氣設備的外殼，必須聯好保護接地極，并必須與局部接地極可靠聯接，接地極應采

3、用截面不小于25mm?的銅線或截面不小于50mm?的鍍鋅線，或厚度不小于4mm、截面不小于50mm?的扁鋼，嚴禁使用鋁導體作為接地極或接地聯接導線。接地電阻值必須符合有關規定，接地安裝必須符合安家嶺井工一礦接地標準的要求。2、3300V電氣設備的操作（1）非專職電工或非專職電氣工程技術人員不得擅自操作電氣設備。所有操作3300V電氣設備的電工，必須進行專業培訓，培訓合格方準上崗操作。（2）控制臺值班電工起停設備操作時，必須通過擴音電話與工作面相關人員聯系，確認無誤后，方可操作。（3）操作3300V電氣設備主回路時，操作人員必須戴絕緣手套，并穿電工絕緣靴。（4）操作人員必須經常擦拭電氣設備上的灰

4、塵，保證其清潔，并不得在其上堆放任何雜物。（5）不得帶電搬移3300V電氣設備，搬移電氣設備或拉移動電站時，必須有專人負責停送電工作。（6）停電時嚴格按先分斷斷路器、再拉隔離刀閘的順序操作，送電時嚴格按先合隔離刀閘、再合斷路器的順序操作。3、3300V電氣設備的檢修（1）非專職電工或非專職電氣工程技術人員不得進行3300V電氣設備的檢修。（2）所有電氣設備不得帶電檢修。檢修時，必須有專人停送電，做到誰停電誰送電。（3）檢修時必須實行越級停電，即將檢修設備的磁力啟動器隔離開關和上一級移動變壓器的隔離開關打到“停止”位置，并閉鎖掛牌，派專人看護。（4）停電后必須做好以下工作：a、驗放電：必須用與電

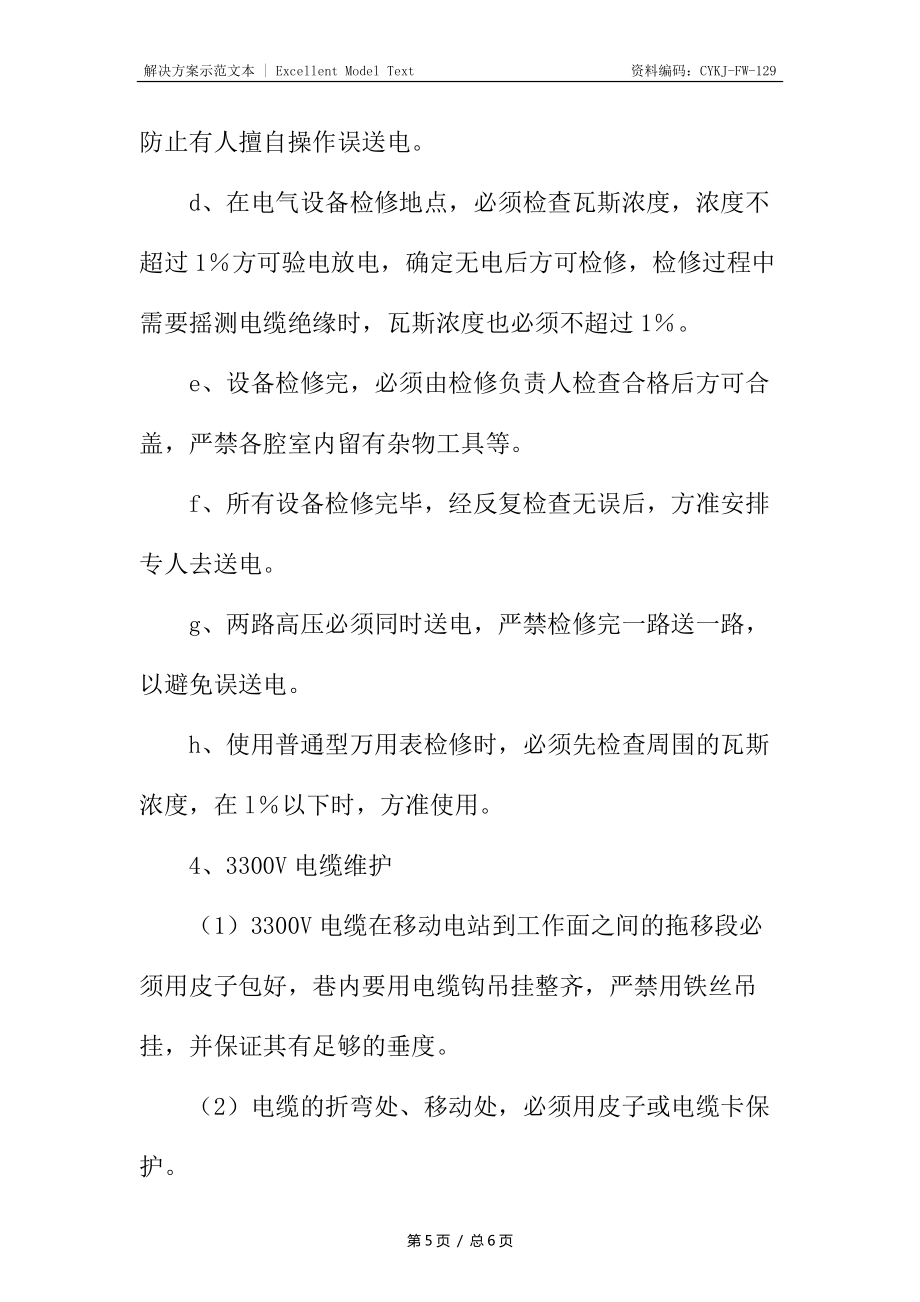

5、源電壓相適應的驗電器驗電，確認無電后，方可進行導體放電。b、掛牌：當切斷供電電源后，必須在其隔離開關手把上懸掛“有人工作，不準送電”字樣的警示牌，只有執行這項工作的人員才有權取下此牌送電。c、安排專人看管停電的隔離開關直到檢修工作結束，防止有人擅自操作誤送電。d、在電氣設備檢修地點，必須檢查瓦斯濃度，濃度不超過1方可驗電放電，確定無電后方可檢修，檢修過程中需要搖測電纜絕緣時，瓦斯濃度也必須不超過1。e、設備檢修完，必須由檢修負責人檢查合格后方可合蓋，嚴禁各腔室內留有雜物工具等。f、所有設備檢修完畢，經反復檢查無誤后，方準安排專人去送電。g、兩路高壓必須同時送電，嚴禁檢修完一路送一路，以避免誤送

6、電。h、使用普通型萬用表檢修時，必須先檢查周圍的瓦斯濃度，在l以下時，方準使用。4、3300V電纜維護（1）3300V電纜在移動電站到工作面之間的拖移段必須用皮子包好，巷內要用電纜鉤吊掛整齊，嚴禁用鐵絲吊掛，并保證其有足夠的垂度。（2）電纜的折彎處、移動處，必須用皮子或電纜卡保護。（3）所有3300V的電纜必須每天檢查一次，并搖測其絕緣電阻。（4）至少每1個月搖測1次絕緣.若每千米的絕緣值低于100M，必須斷開電纜連接器進行逐段搖測。若絕緣值低500K，必須立即更換電纜。建立搖測記錄臺帳，對每次的絕緣阻值、搖測人、搖測地點、時間、回路進行記錄。（5）隨電站前移而多余的電纜，以“8”字形整齊的盤在專
