1、施工技術3.1 支吊架設置原則 管道支吊架的布置和類型應滿足管道荷重、補償及位移的要求，并注意減少管道的振動；另外，還必須考慮管道的穩定性、強度和剛度以及輸送介質的溫度和工作壓力，并盡量簡便易于制作和節省材質。 有膨脹要求的管道，在不允許有任何位移的地方，應設置固定支架；在水平管道上只允許管道單向水平位移的地方，應裝設導向支架或活動吊架；在管道具有垂直位移的地方，應裝活動支架；水平安裝的方型補償器或彎管附近的支架，應選用滑動支架（屬于活動支架），以使管道能自由地橫向移動。另外，在一條管路上連續使用吊架不宜過多，應在適當位置設立型鋼支架，以避免管道擺動。3.2 施工工藝選擇 本工程中，管道安裝高

2、度為3.56米。由于土建工程施工采用鋼混結構，支吊架預埋鐵生根很難準確把握施工位置。于是本管道工程管道的橫向、立向均安裝采用膨脹螺栓生根辦法。3.3 管道橫向安裝支吊架材料尺寸選擇本工程中的管道直徑從DN15DN700不等，因此針對管道的不同公稱直徑，應選擇不同的管道支吊架最大間距以及不同尺寸的支吊架材料與膨脹螺栓尺寸。根據規范、圖集，具體選擇參數如下。 鋼管水平安裝的支吊架間距不應大于表1的規定。公稱直徑1520253240507080100125150200250300支架的最大間距保溫管22.52.52.533444.567788.5不保溫管2.533.544.55666.

3、5789.51112表1 鋼管管道支架的最大間距 給水、熱水PPR與復合管垂直或水平安裝支吊架應符合表2的規定，采用金屬制作的管道支架，應在管道與支架間加襯非金屬墊。公稱直徑121416182025324050637590110支架的最大間距立 管0.50.60.70.80.91.01.11.31.61.82.02.22.4水平管冷水管0.40.40.50.50.60.70.80.91.01.11.21.35155熱水管0.20.20250.30.30.350.40.50.60.70.8表2 塑料管及復合管管道支架的最大間距 對于橫向支撐，保溫型管道，采用膨脹螺栓生根，單管，不帶

4、斜撐（附圖1）的采用表3參數進行。管徑DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150角鋼L45*4L45*4L45*4L45*4L45*4L45*4L45*4L45*4L50*5L63*6L75*7膨脹螺 栓M10M10M10M10M10M10M10M10M12M12M12表3 保溫、單管、無斜撐、橫向安裝參數 對于橫向支撐，保溫型管道，采用膨脹螺栓生根，單管，帶斜撐（附圖2）的采用表4參數進行。管徑DN200DN250DN300DN350DN400角鋼L75*7L75*7L75*7L75*7L90*8膨脹螺 栓M12M16M16M20M20表4

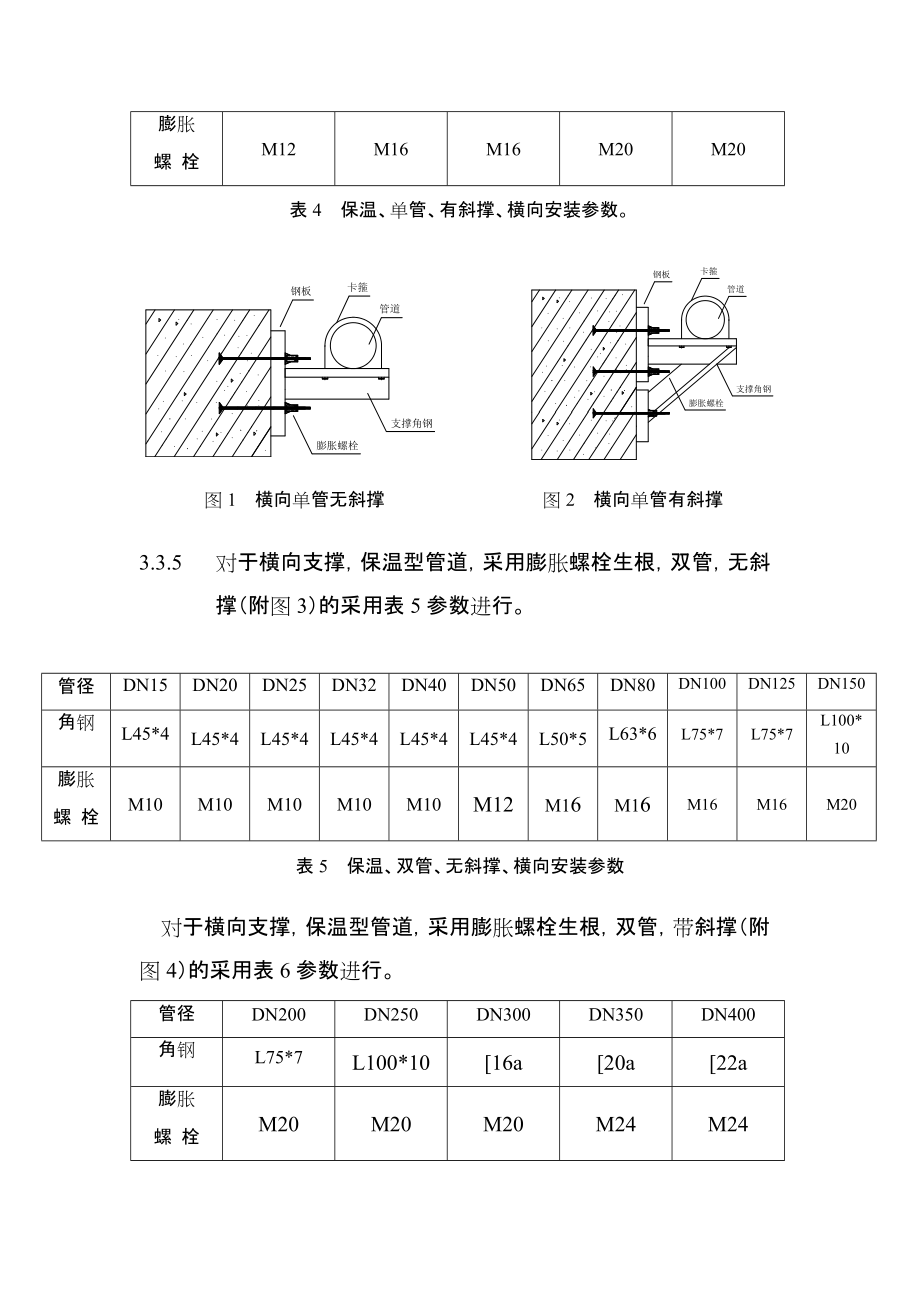

5、 保溫、單管、有斜撐、橫向安裝參數。 圖1 橫向單管無斜撐 圖2 橫向單管有斜撐3.3.5 對于橫向支撐，保溫型管道，采用膨脹螺栓生根，雙管，無斜撐（附圖3）的采用表5參數進行。管徑DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150角鋼L45*4L45*4L45*4L45*4L45*4L45*4L50*5L63*6L75*7L75*7L100*10膨脹螺 栓M10M10M10M10M10M12M16M16M16M16M20表5 保溫、雙管、無斜撐、橫向安裝參數 對于橫向支撐，保溫型管道，采用膨脹螺栓生根，雙管，帶斜撐（附圖4）的采用表6參數進行。管徑

6、DN200DN250DN300DN350DN400角鋼L75*7L100*1016a20a22a膨脹螺 栓M20M20M20M24M24表6 保溫、雙管、有斜撐、橫向安裝參數圖3 橫向雙管無斜撐 圖4 橫向單管帶斜撐 對于懸吊支撐，保溫型管道，采用懸吊膨脹螺栓生根，單管，帶斜撐（附圖5）的采用表7參數進行。管徑DN200DN250DN300槽鋼c2562c2562c2562螺桿吊栓SHFT10SHFT1SHFT10表7 保溫、單管、懸吊支撐安裝參數 對于懸吊支撐，保溫型管道，采用懸吊膨脹螺栓生根，雙管，（附圖6）采用表8參數進行。管徑DN50DN65DN80DN100DN125DN150DN2

7、00DN250彎腳槽鋼C2535C2535C2535C2535C2541C2562C2562CE2541螺桿吊栓SHFT10SHFT10SHFT10SHFT10SHFT10SHFT12SHFT12SHFT12表8 保溫、雙管、懸吊支撐安裝參數 對于懸吊支撐，保溫型管道，采用懸吊膨脹螺栓生根，三管（附圖7）采用表9參數進行。管徑DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150彎腳槽鋼C2535C2535C2535C2535C2535C2535C2541C2541C2562CE2541CE2541螺桿吊栓SHFT10SHFT10SHFT10SHFT10

8、SHFT10SHFT10SHFT10SHFT10SHFT12SHFT12SHFT12表9 保溫、三管、懸吊支撐安裝參數 圖5 圓鋼管卡大樣示意3.3.10 對于管道的固定采用的管卡抱箍參數如表10所示管徑DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125圓鋼型號88888810101012展開長度152160181205224253301342403477表10-1 管道保溫管卡抱箍安裝參數管徑DN150DN200DN250DN300DN350DN400DN450DN500圓鋼型號1212161616202020展開長度54668183296411071250

9、13851513表10-2 管道保溫管卡抱箍安裝參數3.4 管道立向安裝支吊架參數 對于鋼管的立向安裝，以及在管道井內的安裝的具體參數如下表（附圖8）。管徑DN50DN65DN80DN100DN125DN150DN200DN250DN300DN400DN450DN500扁鋼型號30*430*430*430*450*650*650*660*860*870*1070*1070*10膨脹螺栓M12M12M12M12M16M16M16M20M20M24M24M24表11 管道立向安裝參數圖6 管道立向安裝俯視圖3.5 彎管支座彎管支座適用于承受保溫、不保溫5米以內立管加閥門的重量， 水平管段長度不大于10米的管道支座。圖7 彎管支座立面圖管徑DN50DN125DN150DN200DN250DN300DN350DN400DN450DN500管柱規格57*3.557*3.557*3.557*3.573*473*473*489*489*489*4柱腳板100*10100*10100*10100*10120*10120*10120*10140*12140*12140*12表12 彎管支座安裝參數一、 開孔與焊接支吊架應生根在主梁或受力墻上。支吊架的開孔不能采用乙炔燃燒開孔，全部采用機械開孔。所有支吊架連接，均采用焊接滿焊，雙面焊接。二、 除銹、防腐所有支吊架，均采用手工除銹，再涂
