1、梁鋼筋工程計量規則一、樓層框架梁上部鋼筋長度的算法1.樓層框架梁上部貫通筋長度的算法(1)當（hc-保護層）即直錨長度>LaE時，表明梁支座足夠寬，上部縱筋可以直錨在支座里，即： 上部貫通筋長度=通跨凈長左右支座錨固長度 =Ln2max(LaE ),(0.5hc5d )其中：Ln 通跨凈長； LaE 錨固長度； hc 柱截面沿框架方向的高度（即支座寬度）；(2)當(hc-保護層)即直錨長度LaE時，表明梁支座不能滿足直錨長度，上部縱筋必須彎錨在支座里，即： 上部貫通筋長度=通跨凈長左右支座錨固長度=Ln2max(LaE),(0.4LaE15d ),(支座寬保護層彎折15d )2.樓層框架

2、梁上部支座負筋長度的算法 （1）左、右支座負筋的計算第一排長度=左或右支座錨固+凈跨長/3第二排長度=左或右支座錨固+凈跨長/4支座錨固=max(LaE),(0.4LaE+15d),(支座寬-保護層+彎折15d)（2）中間跨支座負筋的計算第一排中間支座負筋長度=hc+Ln/3×2第二排中間支座負筋長度=hc+Ln/4×2注：Ln取左右兩跨凈跨長較大值3.樓層框架梁上部架立筋長度的算法 架立筋長度凈跨-兩邊負筋凈長+150×2二、樓層框架梁側面縱筋長度的算法1.構造縱筋當梁凈高hw450時，在梁的兩個側面沿高度配置縱向構造鋼筋，縱向構造鋼筋間距a200；當梁寬350

3、時，拉筋直徑為6mm；梁寬350時，拉筋直徑為8mm，拉筋間距為非加密區間距的兩倍，當設有多排拉筋時，上下兩排拉筋豎向錯開設置。梁側面構造縱筋=Ln+15d×2(Ln為梁通跨凈長)2.抗扭縱筋（1）當端支座足夠大時，直錨在端支座里抗扭縱筋長度=通跨凈長Ln+左右錨入支座內長度2max(LaE),(0.5hc+5d)（2）當支座不能滿足直錨長度時，必須彎錨抗扭縱筋長度=通跨凈長Ln+左右錨入支座內長度2max(LaE),(0.4LaE+15d),(支座寬-保護層+彎折15d)3.拉筋長度的計算有側面縱筋一定有拉筋（1）當拉筋同時勾住主筋和箍筋時：拉筋長度=梁寬b-保護層×2+

4、4d+1.9d×2+max(10d,75mm)×2（2）當拉筋只勾住主筋時：拉筋長度=梁寬b-保護層×2+2d+1.9d×2+max(10d,75mm)×24.拉筋根數的計算拉筋間距為非加密區間距的2倍，拉筋根數=（Ln-50×2）/非加密區間距的2倍+1三、樓層框架梁下部縱筋長度的算法 1.下部貫通筋長度的計算(1)當端支座足夠大時，直錨在端支座里下部貫通筋長度=通跨凈長Ln+左右錨入支座內長度2max(LaE),(0.5hc+5d)(2)當支座不能滿足直錨長度時，必須彎錨下部貫通筋長度=通跨凈長Ln+左右錨入支座內長度2max(L

5、aE),(0.4LaE+15d),(支座寬-保護層+彎折15d)2.下部非貫通筋長度的計算(1)當端支座足夠大時，直錨在端支座里下部非貫通筋長度=凈跨長+左右錨入支座內長度2max(LaE),(0.5hc+5d)(2）當支座不能滿足直錨長度時，必須彎錨首尾跨下部非貫通筋長度=凈跨長+錨入端支座內長度max(LaE),(0.4LaE+15d),(支座寬-保護層+彎折15d)+中間支座max(LaE),(0.5hc+5d)中間跨下部非貫通筋長度=凈跨長+左右錨入支座內長度2max(LaE),(0.5hc+5d)四、樓層框架梁箍筋的算法 箍筋長度=2(梁寬b-保護層×2+2d)+2(梁高h

6、-保護層×2+2d)+1.9d×2+max(10d,75mm)×2箍筋根數:(1)一級抗震等級樓層框架梁箍筋根數=加密區根數×2非加密區根數加密區根數：max(梁高hb×2，500)50/加密間距1非加密區根數: (凈跨長加密區長×2)/非加密間距1(2)二至四級抗震等級樓層框架梁箍筋根數=加密區根數×2非加密區根數加密區根數: max(梁高hb×1.5，500)50/加密間距1非加密區根數: (凈跨長加密區長×2)/非加密間距1五、吊筋的算法吊筋長度=次梁寬b2×502×（梁高2&#

7、215;保護層）/sin45°(或60°)2×20d六、附加箍筋的算法 附加箍筋長度算法和箍筋計算方法一樣附加箍筋間距為8d且100，附加根數按圖紙標注計算七、屋面框架梁鋼筋的算法 屋面框架梁上部貫通筋長度=通跨凈長+（左端支座寬-保護層）+（右端支座寬-保護層）+彎折（梁高-保護層）×2屋面框架梁上部負筋長度=凈跨/3(4)+（左端支座寬-保護層）+彎折（梁高-保護層）例題：解：KZ1:450mm×450mm；抗震等級二級；C30混凝土；c=25mm；LaE=34dHc-c=450-25=425mm<LaE=34d=850mm上部貫通筋

8、：（10800-450）+2×850=12050mm 2×12050=24100mm支座負筋：第一排 左 (6600-450)/3+850=2900mm 2×2900=5800mm 中 (6600-450)/3×2+450=4550mm 2×4550=9100mm 右 (4200-450)/3+850=2100mm 2×2100=4200mm第二排 左 (6600-450)/4+850=2387.5mm 2×2387.5=4775mm 中 (6600-450)/4×2+450=3525mm 2×3525=

9、7050mm 右 (4200-450)/4+850=1787.5mm 2×1787.5=3575mm支座負筋總長=5800+9100+4200+4775+7050+3575=34500mm架立筋：第一排第一跨 (6600-450)-(6600-450)/3×2+150×2=2350mm 2×2350=4700mm第二跨 (4200-450)-(6600-450)/3-(4200-450)/3+150×2=750mm 2×750=1500mm第二排第一跨 (6600-450)-(6600-450)/4×2+150×2

10、=3375mm 2×3375=6750mm第二跨 (4200-450)-(6600-450)/4-(4200-450)/4+150×2=1575mm 2×1575=3150mm架立筋總長=4700+1500+6750+3150=16100mm下部非貫通筋：第一跨 （6600-450）+2×850=7850mm 4×7850=31400mm第二跨 （4200-450）+2×850=5450mm 3×5450=16350mm下部非貫通筋總長=31400+16350=47750mm構造筋：(10800-450)+15×2

11、×12=10710mm 4×10700=42840mm拉筋(只勾住主筋,直徑取6mm)：(300-2×25+2×6)+1.9×2×6+2×75=434.8mm根數：(10800-450-2×50)/(2×200)+1=27根(小數點后不足0.5也需進1) 2×27=54根拉筋總長=54×434.8=23479.2mm箍筋：2×(300-2×25+2×10)+2×(700-2×25+2×10)+1.9×2×1

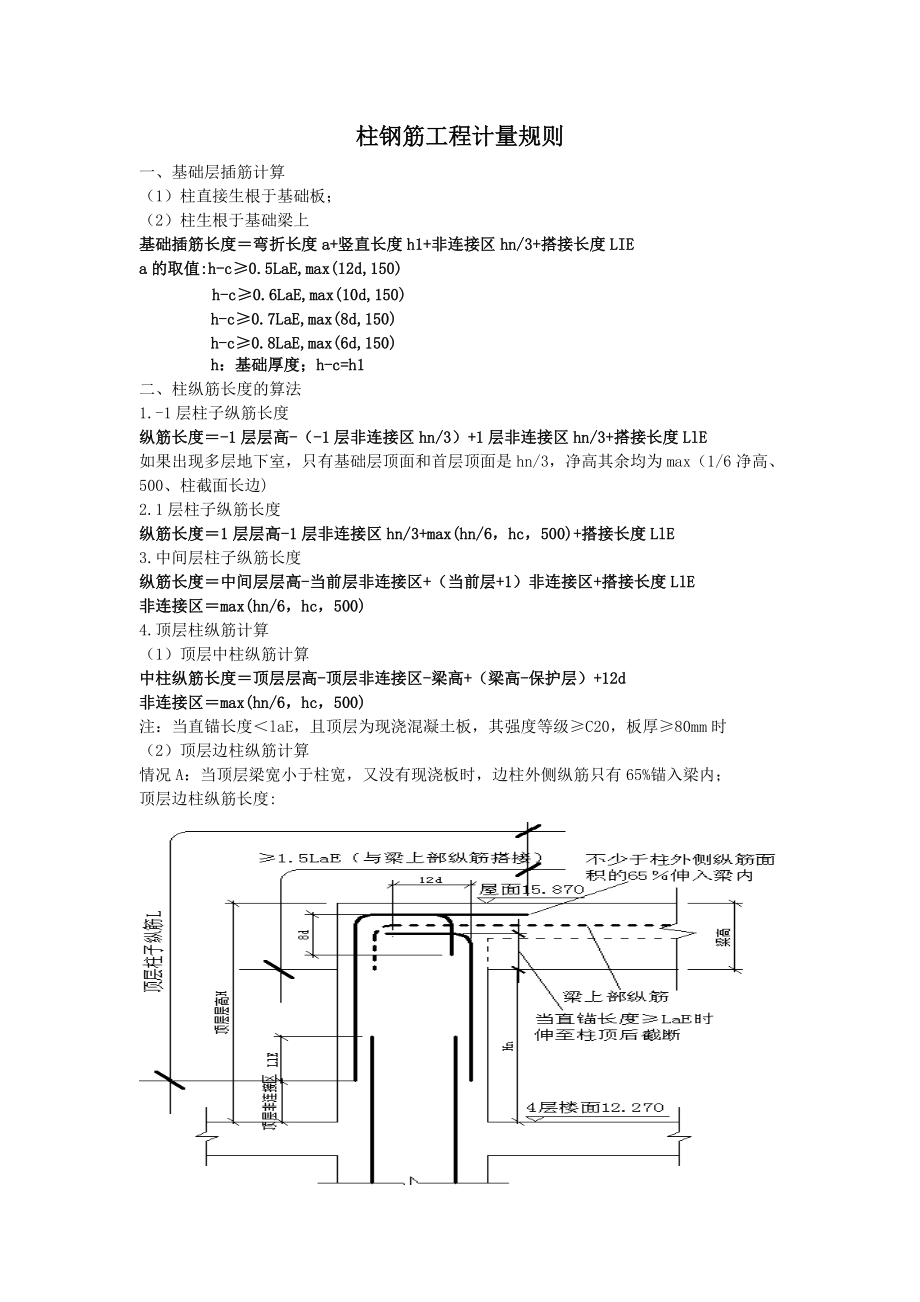

12、0+2×100=2118mm根數：第一跨加密區 (1.5×700-50)/100+1=11根 2×11=22根 非加密區(6600-450-2×1.5×700)/200-1=20根第二跨加密區 (1.5×700-50)/100+1=11根 2×11=22根非加密區(4200-450-2×1.5×700)/200-1=8根箍筋總根數=22+20+22+8=72根箍筋總長=72×2118=152496mm柱鋼筋工程計量規則一、基礎層插筋計算（1）柱直接生根于基礎板；（2）柱生根于基礎梁上 基礎插筋長

13、度彎折長度a+豎直長度h1+非連接區hn/3+搭接長度LIEa的取值:h-c0.5LaE,max(12d,150) h-c0.6LaE,max(10d,150)h-c0.7LaE,max(8d,150)h-c0.8LaE,max(6d,150)h：基礎厚度；h-c=h1二、柱縱筋長度的算法 1.-1層柱子縱筋長度縱筋長度-1層層高-（-1層非連接區hn/3）+1層非連接區hn/3+搭接長度LlE如果出現多層地下室，只有基礎層頂面和首層頂面是hn/3，凈高其余均為max（1/6凈高、500、柱截面長邊)2.1層柱子縱筋長度縱筋長度1層層高-1層非連接區hn/3+max(hn/6，hc，500)+

14、搭接長度LlE3.中間層柱子縱筋長度縱筋長度中間層層高-當前層非連接區+（當前層+1）非連接區+搭接長度LlE非連接區max(hn/6，hc，500)4.頂層柱縱筋計算（1）頂層中柱縱筋計算中柱縱筋長度頂層層高-頂層非連接區-梁高+（梁高-保護層）+12d非連接區max(hn/6，hc，500)注：當直錨長度laE，且頂層為現澆混凝土板，其強度等級C20，板厚80mm時（2）頂層邊柱縱筋計算情況A：當頂層梁寬小于柱寬，又沒有現澆板時，邊柱外側縱筋只有65%錨入梁內；頂層邊柱縱筋長度:1號縱筋長度=頂層層高-頂層非連接區長度-梁高+1.5LaE（65%）2號縱筋長度=頂層層高-頂層非連接區長度-

15、保護層+（與彎折平行的柱寬-2×保護層）+8d（35%）3號縱筋長度=頂層層高-頂層非連接區長度-保護層+（與彎折平行的柱寬-2×保護層）4號縱筋長度=頂層層高-頂層非連接區長度-保護層+12d5號縱筋長度=頂層層高-頂層非連接區長度-梁高+ LaE 情況B：當頂板為現澆板，混凝土強度等級C20、板厚80mm時，邊柱外側縱筋100%錨入梁及板內；頂層邊柱縱筋長度:只有1號鋼筋和4號鋼筋情況C：當柱外側縱向鋼筋配率大于1.2%時，邊柱外側縱筋分兩批錨入梁內，50%根數錨固長度為1.5LaE，50%根數錨固長度為1.5LaE+20d;頂層邊柱縱筋長度:邊柱外側縱筋分兩批錨入梁內

16、，50%根數錨固長度為1.5LaE，50%根數錨固長度為1.5LaE+20d 1號縱筋長度（外側根數一半）=頂層層高-頂層非連接區長度-梁高+1.5LaE1號縱筋長度（外側根數一半）=頂層層高-頂層非連接區長度-梁高+1.5LaE+20d（3）頂層角柱縱筋計算頂層角柱兩面有梁，其縱向鋼筋的計算方法和邊柱一樣，只是外側是兩個面，外側縱筋總跟數為兩個外側總根數之和計算5.柱變截面位置縱向鋼筋構造(1)柱縱向鋼筋連接接頭相互錯開，在同一截面內的鋼筋接頭面積百分率：對于綁扎搭接和機械連接不宜大于50%，對于焊接連接不應大于50%(2)框架柱縱向鋼筋直徑d28時，不宜采用綁扎搭接接頭三、柱箍筋根數的算法

17、 1.基礎箍筋根數計算根數(基礎高度-基礎保護層)/間距-12.-1層箍筋根數計算根部根數hn(-1層)/3-50/加密間距+1梁下根數hn(1層)/3/加密間距+1梁高范圍根數梁高/加密間距非加密區根數非加密區長度/非加密間距-13.1層箍筋根數計算根部根數hn(1層)/3/加密間距+1梁下根數maxhn(2層)/6，hc，500/加密間距+1梁高范圍根數梁高/加密間距非加密區根數非加密區長度/非加密間距-14.頂層箍筋根數計算(假如房屋只有兩層)根部根數maxhn(2層)/6，hc，500/加密間距+1梁下根數maxhn(2層)/6，hc，500/加密間距+1梁高范圍根數梁高/加密間距非加

18、密區根數非加密區長度/非加密間距-1例題：樓層框架梁均為300mm×650mm，混凝土等級C30，板厚100mm，抗震等級二級，基礎為800mm的筏板基礎,計算：柱的鋼筋工程量，鋼筋采用電渣壓力焊連接。柱號標高B*h角筋B邊一側中部鋼筋h邊一側中部鋼筋箍筋類型箍筋kz1-3.63-0.03500*5004252 252254*48100/200kz1-0.033.67500*5004222222224*48100/200kz13.677.57500*5004222222224*48100/200解：C(柱)=30mm，C(梁)=25mm，C(基礎)=40mm(基礎保護層厚度一般取40

19、mm)，LaE=34d基礎插筋：L1=a+h1+hn(-1層)/3=150+(800-40)+(3600-650)/3=1893mm縱筋截面根數=2×(B邊根數+h邊根數)+角筋根數=2×(2+2)+4=12根-1層縱筋：L2=層高-hn(-1層)/3+hn(1層)/3=3600-(3600-650)/3+(3700-650)/3=3633mm1層縱筋：L3=層高-hn(1層)/3+max(hn/6,h,500)=3700-(3700-650)/3+max(3900-650)/6,500,500=3225mm頂層縱筋：L4=頂層層高-max(hn/6,hc,500)-h=3

20、900-max(3900-650)/6,500,500-650=2708mm(hc柱截面長邊，h梁高)如上圖：中柱一根，邊柱四根，角柱四根中柱錨固長度:L5=梁高-C(梁)+12d=650-25+12×22=889mm 12根邊柱錨固長度：外邊長筋根數=外邊角筋根數+外邊中間鋼筋根數/2=2+2/2=3根外邊長筋長度=1.5LaE=1.5×34×22=1122mm外邊短筋根數=4-3=1根 外邊短筋長度=650-25+500-2×30+8×22=1241mm內邊鋼筋根數=12-3-1=8根內邊鋼筋長度 L5=梁高-C(梁)+12d=650-25

21、+12×22=889mm角柱錨固長度：外邊長筋根數=外邊角筋根數+外邊中間鋼筋根數/2=3+2/2+2/2=5根外邊長筋長度=1.5LaE=1.5×34×22=1122mm外邊短筋根數=7-5=2根 外邊短筋長度=650-25+500-2×30+8×22=1241mm內邊鋼筋根數=12-5-2=5根內邊鋼筋長度 L5=梁高-C(梁)+12d=650-25+12×22=889mm箍筋：L(大)=4×(500-2×30+2×8)+1.9×2×8+10×2×8=2014.

22、4mm L(小)=2×(500-2×30+2×8)+1.9×2×8+10×2×8+2(B-2C-D)/(J-1)×(j-1)+2d箍筋根數：基礎箍筋 n=max2,(h-c)/500=2根-1層箍筋 加密區 根部箍筋長度 hn/3=(3600-650)/3=983mm根數 (983-50)/100+1=11根梁下箍筋長度 hn/3=(3700-650)/3=1017mm根數 1017/100+1=12根梁中箍筋根數650/100=7根非加密區 箍筋長度 3600-983-1017-650=950mm 根數 950/

23、200-1=4根-1層箍筋總根數=11+12+7+4=34根1層箍筋 加密區 根部箍筋長度 hn/3=(3700-650)/3=1017mm根數 1017/100+1=12根梁下箍筋長度 hn/6=(3900-650)/6=542mm根數 542/100+1=7根梁中箍筋長度650/100=7根非加密區 箍筋長度 3700-1017-542-650=1491mm 根數 1491/200-1=7根1層箍筋總根數=12+7+7+7=33根頂層箍筋 加密區 根部箍筋長度hn/6=(3900-650)/6=542mm根數 542/100+1=7根梁下箍筋長度 hn/6=(3900-650)/6=542

24、mm根數 542/100+1=7根梁中箍筋長度650/100=7根非加密區 箍筋長度 3900-542-542-650=2166mm 根數 2166/200-1=10根頂層箍筋總根數=7+7+7+10=31根板鋼筋工程計量規則一、單跨板鋼筋的計算注：1000表示自支座中線向跨內延伸的長度，即板內凈跨長=1000-150=850mm1.單跨板底筋的計算(1)板底鋼筋的長度計算底筋長度=凈跨+伸進長度×2+彎勾(6.25d)×2 (2)板底鋼筋的支座伸進長度的計算伸進長度max(支座寬/2，5d)(3)板底鋼筋根數計算第一根鋼筋距梁或墻邊50mm:根數=（凈跨-50×

25、2）/板筋間距+1第一根鋼筋距梁或墻邊一個保護層:根數=（凈跨-保護層×2）/板筋間距+1第一根鋼筋距梁角筋為1/2板筋間距:根數=（凈跨+保護層×2+左梁角筋1/2直徑+右梁角筋1/2直徑-板筋間距）/板筋間距+12.單跨板負筋的計算(1)板負筋長度的計算負筋長度錨入長度+彎勾板內凈尺寸彎折長度 (2)板負筋的錨入長度計算錨入長度錨固長度LaE(LaE=24d)錨入長度0.4LaE15d 錨入長度支座寬-保護層+板厚-保護層×2 錨入長度伸過支座中心線+板厚-保護層×2 (3)板負筋的根數計算第一根鋼筋距梁或墻邊50mm第一根鋼筋距梁或墻邊一個保護層第

26、一根鋼筋距梁角筋為1/2板筋間距3.單跨板負筋分布筋的計算(1)端支座負筋的分布筋長度計算方式一：分布筋和負筋搭接150mm方式二：分布筋長度軸線長度 方式三：分布筋長度按照負筋布置范圍計算 (2)端支座負筋的分布筋根數計算方式一：分布筋根數負筋板內凈長/分布筋間距 方式二：分布筋根數負筋板內凈長/分布筋間距14.單跨板溫度筋的計算(1)溫度筋長度的計算溫度筋長度=軸線長度-負筋標注長度×2+搭接長度×2+彎勾×2(2)溫度筋根數計算溫度筋根數=軸線(凈跨)長度-負筋標注長度/溫度筋間距-1二、多跨板鋼筋的計算(1)邊支座負筋長度計算(2)中間支座負筋長度計算情況

27、一：中間支座負筋長度標注長度a+標注長度b+彎折長度×2 情況二：中間支座負筋長度標注長度a+標注長度b+支座寬度+彎折長度×2彎折長度=板厚-保護層×2或彎折長度=板厚-保護層(3)中間支座負筋的分布筋計算情況一：中間支座負筋分布筋根數=布筋范圍1/分布筋間距+布筋范圍2/分布筋間距情況二：中間支座負筋分布筋根數=（布筋范圍1/分布筋間距+1）+（布筋范圍2/分布筋間距+1）例題：請計算板及其底筋的長度和根數，板的負筋、分布筋長度和根數，溫度筋長度和根數解：柱截面：700mm×750mm,梁截面：300mm×700mm板底筋：X方向凈跨=36

28、00-150-150=3300mm Y方向凈跨=6000-150-150=5700mm伸進長度=max(300/2，5d)=150mmX方向底筋長度=3300+150×2+2×6.25×10=3725mm根數=(6000-300-2×50)/100+1=57根Y方向底筋長度=5700+150×2+2×6.25×10=6125mm根數=(3600-300-2×50)/150+1=23根板負筋：負筋長度=24×8+6.25×8+(1000-150)+(120-2×15)=1182mm(板厚

29、100mm，c=15mm；板厚100mm,c=10mm)軸線負筋根數=(6000-2×150-2×50)/150+1=39根A軸線負筋根數=(3600-2×150-2×50)/150+1=23根板分布筋：情況一：分布筋和負筋參差(搭接)150mmX方向分布筋長度=3600-2×1000+2×150=1900mmY方向分布筋長度=6000-2×1000+2×150=4300mm根數=850/250=3.4=4根板溫度筋：溫度筋長度：X方向=3600-2×1000+2×150+2×6.25

30、×8=2000mm根數=(6000-2×1000)/200-1=19根Y方向=6000-2×1000+2×150+2×6.25×8=4400mm根數=(3600-2×1000)/200-1=7根考試的計算題（圖略）：1.書P243例7.32.集中標注：Kl1(3)(3代表3跨) 350mm×600mm 8100/200(4)（4代表4支箍） 2B25+(2B16);4B25（B代表二級鋼） G2B14 計算Kl1鋼筋長度l，一級抗震，C30混凝土，LaE=34d,拉筋A6，C=25mm解：LaE=34d=34

31、15;25=850mm>hc-C=500-25=475mm,鋼筋需要彎錨上部通長筋：單根長度l=6000+3000+6000-2×250+2×850=16200mm N=2支座負筋：第一排 單根長度l(1,4支座)=(6000-500)/3+850=2683mm N=4 單根長度l(2,3支座)=3000+500+1/3×5500×2=7167mm N=2 第二排 單根長度l(1,4支座)=(6000-500)/4+850=2225mm N=4 單根長度l(2,3支座)=3000+500+1/4×5500×2=6250mm N=

32、2架立筋(2B16)：單根長度l=(6000-500)-1/3×5500×2+2×150=2133mm N=4下部通長筋：單根長度l=6000+3000+6000-2×250+2×850=16200mm N=4構造筋(2B14)：單根長度l=6000+3000+6000-2×250+2×15×14=14920mm N=2拉筋(只拉住主筋)：單根長度l=350-2×25+2×6+2×11.9×6=455mm 根數N=(5500-2×50)/(2×200)+1

33、×2+(2500-2×50)/(2×200) +1=37根箍筋:單根長度l(大)=(350-2×25+2×8)×2+(600-2×25+2×8)×2+2×11.9×8 =1954mm 根數N=(2×600-50)/100+1×2×2+(2500-2×50)/100+1+(5500-2×1200)/ 200-1×2=107根 單根長度l(小)=(350-2×25-25)/3+25+2×8×2+(600-2×25+2×8)×2+2× 11.9×8=1588mm 根數N=(2×600-50)/100+1×2×2+(2500-2
