1、220kVXXX變電站擴建工程初步設計審查意見附件4：220kV變電站擴建主變(間隔)工程初步設計審查意見一、變電站擴建工程（一）建設規模序號規 模項 目前期本期最終1主變壓器1×240MVA1×240MVA4×240MVA2220kV出線4回，分別為：至500kV*站甲、乙線2回，至220kV*站甲、乙線2回，均為架空出線。2回，分別為：至500kV*站甲、乙線2回，8回，分別為：至220kV*站甲、乙線2回，備用2回。3110kV出線5回，分別為5回，分別為：12回，分別為：410kV出線10回10回3×10回510kV無功補償并聯電抗器：1

2、5;5×8016kvar并聯電抗器：1×5×8016kvar并聯電抗器：4×5×8016kvar（二）電氣主接線 序號型 式項 目本期接線最終接線1220kV配電裝置按原有雙母線接線，裝設專用母聯斷路器不變。同本期2110kV配電裝置按原有雙母線接線，裝設專用母聯斷路器不變。雙母線單分段接線，裝設專用母聯、分段斷路器310kV配電裝置單母線分段接線。本期#2主變雙臂進線，但2MA和2MB本期短接，形成單母線。待擴建#3變時再拆除。單母線分段四段母線，裝設分段斷路器4380/220V配電裝置由原有2臺400kVA站用變供電。同本期5中性點接地方式

3、220kV、110kV主變中性點直接接地并考慮不接地運行方式。10kV通過接地變壓器經小電阻接地。（三）電氣總平面布置 序號項 目內 容1布置方案同意配電裝置按原220kV戶外GIS地面布置、110kV戶內GIS布置方案不變；10kV室開關柜、接地變等戶內布置；電容器戶外布置。 2220kV配電裝置按原220kV戶外GIS地面布置不變。本期僅擴建#2主變進線間隔。3110kV配電裝置按原110kV戶內GIS布置不變。本期僅擴建#2主變進線間隔。布置在配電裝置樓三層。410kV配電裝置本期10kV開關柜、接地變等戶內布置，布置在配電裝置樓二層。電容器戶外布置。 （四）主要設備選型戶外設備防污等級

4、按級設防（25mm/kV），10kV按級設防（31mm/kV）。序號項 目內 容1主變壓器采用合資或國產廠設備，采用三相三繞組、自然油循環、風冷、高阻抗、低損耗、高壓側有載調壓變壓器。電壓比： 220×1.5%/121/11kV容量比： 180/180/60MVA 連接組別：YN，yn0，d11阻抗電壓：Uk1-2=14%, Uk1-3=50%, Uk2-3=35%2220kV、110kV斷路器采用合資或國產廠設備，220kV： 2500A，50kA110kV： 2500A、40kA（主變、母聯） 1600A、40kA（出線、母線設備）3220kV隔離開關采用合資廠設備，主變、出線、

5、母聯、母線設備：252kV，2500A，50kA4110kV隔離開關采用合資廠設備，出線、母線設備：126kV，1600A，40kA主變、母聯： 126kV，2500A，40kA5220kV 電流互感器SF6氣體絕緣型， 主變：2×600/1A， 8個二次繞組 出線：2×1200/1A，8個二次繞組母聯：2×1200/1A，6個二次繞組6110kV電流互感器干式主變：2×1200/1A，6個二次繞組 出線：2×600/1A， 6個二次繞組母聯：2×1200/1A，5個二次繞組7電壓互感器220kV： 母線型：電容式TYD 0.2/0.

6、5/3P/3P 出線：電容式 TYD 0.5/3P110kV： 母線型：電容式TYD 0.2/0.5/3P/3P 出線：電容式 TYD 0.5/3P10kV： 電磁式 0.2/0.5/3P810kV開關柜采用固定式開關柜，配合資斷路器。進線、隔離開關：4000A、40kA其他分支： 1250A、31.5kA10kV站用變及接地變：150/1A主變進線：4000/1A9380/220V開關柜智能柜/抽屜柜10電容器組框架式成套電容器裝置，10kV，8016kvar11串聯電抗器干式鐵芯型 10kV 400kVA，Xk=5%12接地變干式，10kV，630kVA，配630kVA的消弧線圈13站用變

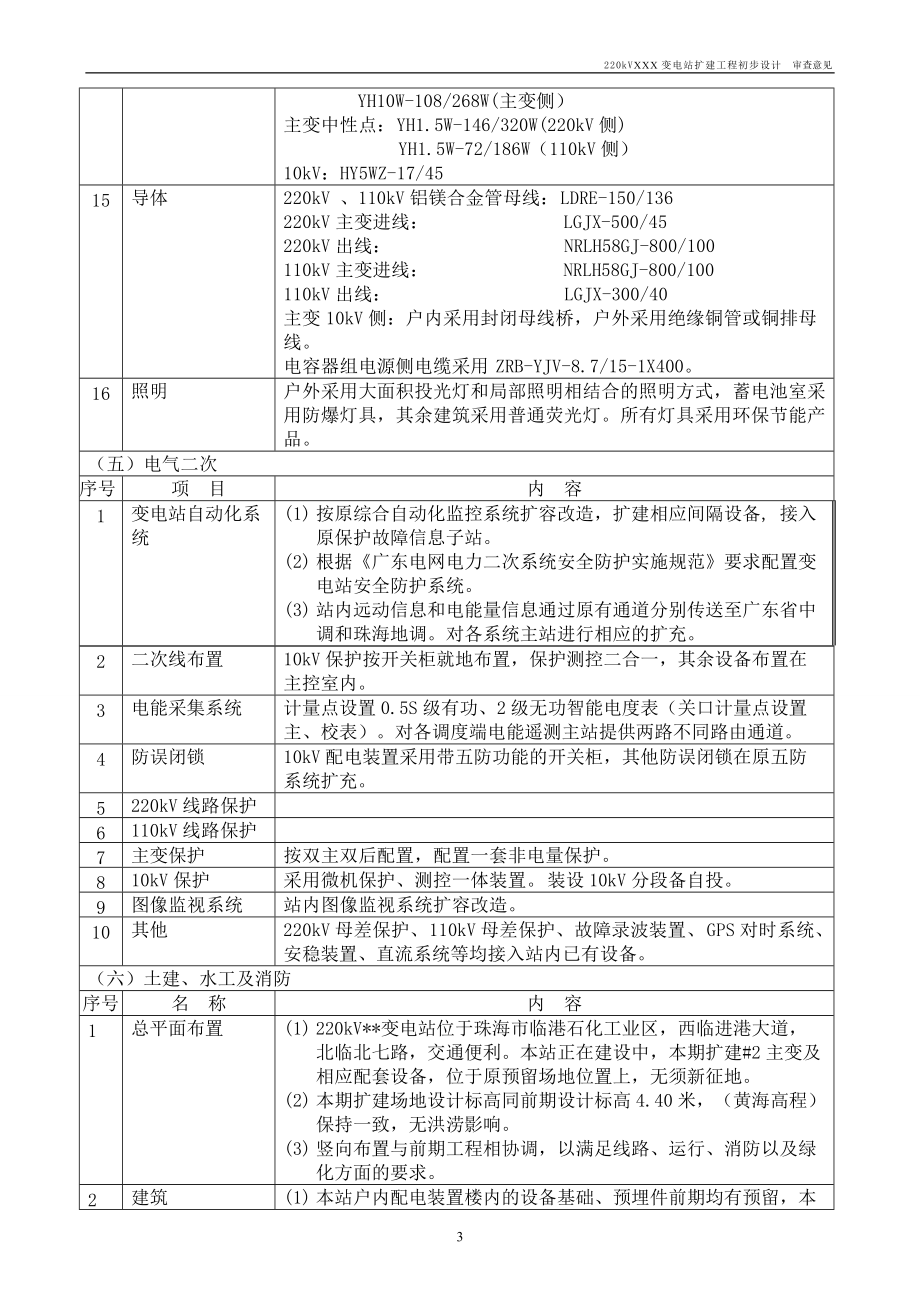

7、干式，10.5kV，400kVA14避雷器220kV ：YH10W-200/496W(線路側）YH10W-200/496W(主變側）110kV ：YH10W-108/281W(線路側）YH10W-108/268W(主變側）主變中性點：YH1.5W-146/320W(220kV側) YH1.5W-72/186W（110kV側）10kV：HY5WZ-17/4515導體220kV 、110kV鋁鎂合金管母線：LDRE-150/136220kV主變進線： LGJX-500/45220kV出線： NRLH58GJ-800/100110kV主變進線： NRLH58GJ-800/100110kV出線： LG

8、JX-300/40主變10kV側：戶內采用封閉母線橋，戶外采用絕緣銅管或銅排母線。電容器組電源側電纜采用ZRB-YJV-8.7/15-1X400。16照明戶外采用大面積投光燈和局部照明相結合的照明方式，蓄電池室采用防爆燈具，其余建筑采用普通熒光燈。所有燈具采用環保節能產品。（五）電氣二次序號項 目內 容1變電站自動化系統(1) 按原綜合自動化監控系統擴容改造，擴建相應間隔設備, 接入原保護故障信息子站。(2) 根據廣東電網電力二次系統安全防護實施規范要求配置變電站安全防護系統。(3) 站內遠動信息和電能量信息通過原有通道分別傳送至廣東省中調和珠海地調。對各系統主站進行相應的擴充。2二次線布置1

9、0kV保護按開關柜就地布置，保護測控二合一，其余設備布置在主控室內。3電能采集系統計量點設置0.5S級有功、2級無功智能電度表（關口計量點設置主、校表）。對各調度端電能遙測主站提供兩路不同路由通道。4防誤閉鎖10kV配電裝置采用帶五防功能的開關柜，其他防誤閉鎖在原五防系統擴充。5220kV線路保護6110kV線路保護7主變保護按雙主雙后配置，配置一套非電量保護。810kV保護采用微機保護、測控一體裝置。裝設10kV分段備自投。9圖像監視系統站內圖像監視系統擴容改造。10其他220kV母差保護、110kV母差保護、故障錄波裝置、GPS對時系統、安穩裝置、直流系統等均接入站內已有設備。（六）土建、

10、水工及消防序號名 稱內 容1總平面布置(1) 220kV*變電站位于珠海市臨港石化工業區，西臨進港大道，北臨北七路，交通便利。本站正在建設中，本期擴建#2主變及相應配套設備，位于原預留場地位置上，無須新征地。(2) 本期擴建場地設計標高同前期設計標高4.40米，（黃海高程）保持一致，無洪澇影響。(3) 豎向布置與前期工程相協調，以滿足線路、運行、消防以及綠化方面的要求。2建筑(1) 本站戶內配電裝置樓內的設備基礎、預埋件前期均有預留，本期工程僅配合設備安裝，需要時對原有基礎埋件進行復核或局部改造。(2) 本期無擴建新建筑物。3地基與基礎(1) 本站前期工程場地已進行了處理，建構筑物采用了樁基。

11、本期擴建工程場地無需處理。本期新建的主變油坑及端子箱基礎采用換填碎石處理方式。(2) 220kV和110kVGIS設備基礎及埋件前期已上齊完成，本期僅配合設備安裝。4結構(1) 風荷載取50年一遇的設計基本風壓值為0.50kNm2。(2) 戶外設備支架采用鋼管支柱，所有鋼結構須采用熱鍍鋅防腐處理。5地震設防站區抗震設防基本烈度為7度，設計基本地震加速度值為0.10g，建、構筑物按抗震設防烈度為7度進行抗震計算，并按8度采取抗震措施。6通風空調本期無擴建項目。7給排水本站給排水系統前期已建設完成，本期場地排水接入前期工程。8消防本期主變壓器采用水噴霧滅火系統設計。配置相應的水霧噴頭、雨淋閥及管網

12、并接入前期主管網，報警系統接入前期系統。9大件運輸本期場地道路與前期站區道路相協調一致,站區道路寬度滿足本期擴建工程運輸大件設備的交通條件。二、對側變電站擴建工程（一）500kV*站擴建2個220kV出線間隔工程序號名 稱內 容1220kV電氣主接線雙母線單分段帶旁路母線接線，設專用母聯、專用分段斷路器。 2220kV電氣平面布置戶外常規設備斷路器單列中型布置。在原先預留的間隔位置進行擴建。3設備選型220kV斷路器、隔離開關采用合資設備，其它采用國產設備。設備防污等級按IV級選型。4二次部分(1) 220kV那務甲、乙線均采用一套分相電流差動保護（專用光纖通道），另一套為光纖電流差動保護（復

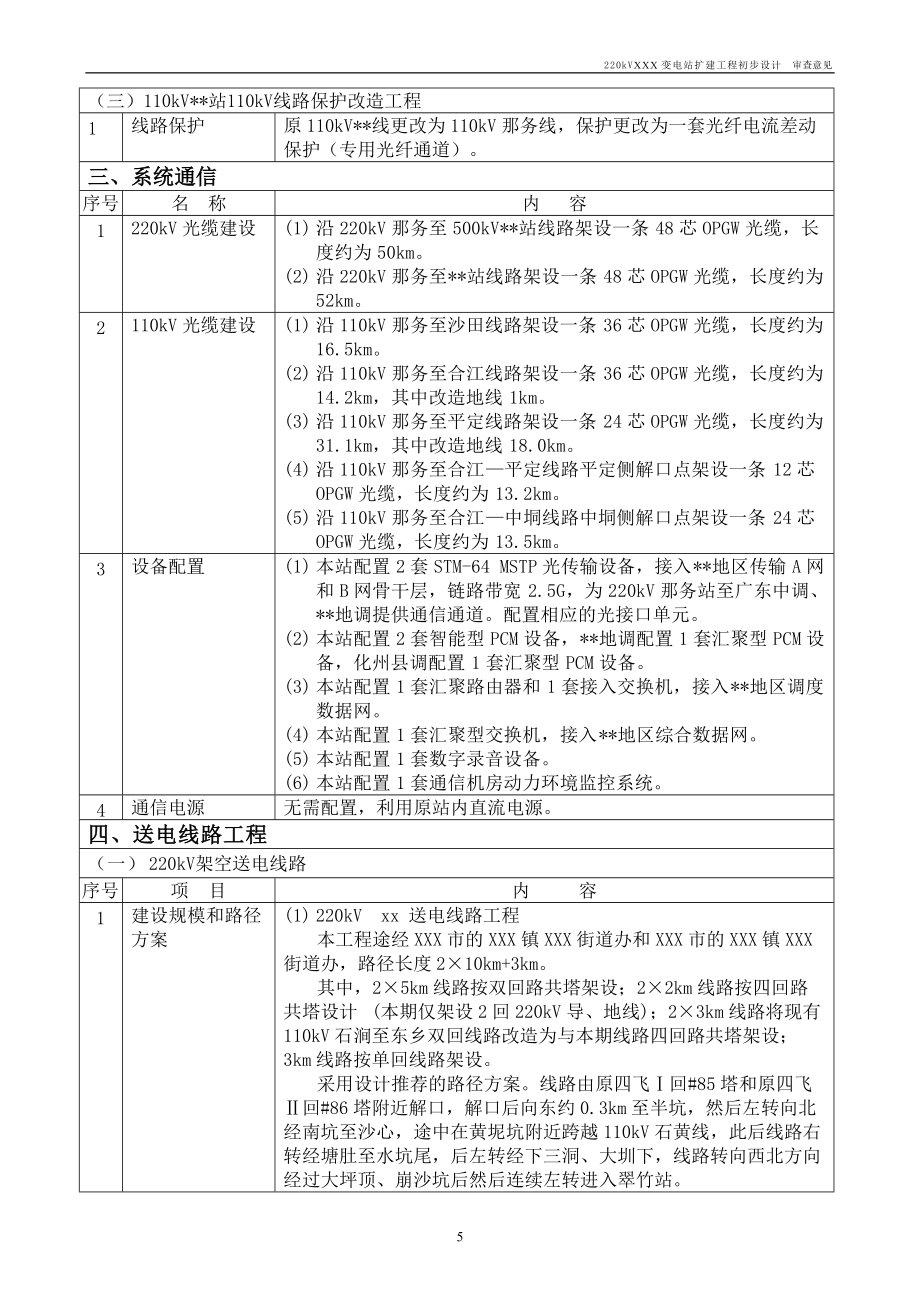

13、用光纖通道）。(2) 監控系統相應擴容。5土建本期擴建位于原預留場地上，無須新征地。（二）110kV*站擴建2個110kV出線間隔工程1110kV電氣接線單母線斷路器分段，設專用分段斷路器。本期擴建的2回出線分別接入段母線。2110kV電氣平面布置戶外常規設備斷路器單列中型布置。3設備選型110kV斷路器、隔離開關采用合資設備，其它采用國產設備。設備防污等級按級選型。4二次部分(1) 110kV*甲、乙線均采用一套光纖電流差動保護（專用光纖通道）。(2) 監控系統相應擴容。(3) 修改原110kV線路備自投邏輯。5土建本期擴建位于原預留場地上，無須新征地。（三）110kV*站110kV線路保護

14、改造工程1線路保護原110kV*線更改為110kV那務線，保護更改為一套光纖電流差動保護（專用光纖通道）。三、系統通信序號名 稱內 容1220kV光纜建設(1) 沿220kV那務至500kV*站線路架設一條48芯OPGW光纜，長度約為50km。(2) 沿220kV那務至*站線路架設一條48芯OPGW光纜，長度約為52km。2110kV光纜建設(1) 沿110kV那務至沙田線路架設一條36芯OPGW光纜，長度約為16.5km。(2) 沿110kV那務至合江線路架設一條36芯OPGW光纜，長度約為14.2km，其中改造地線1km。(3) 沿110kV那務至平定線路架設一條24芯OPGW光纜，長度約

15、為31.1km，其中改造地線18.0km。(4) 沿110kV那務至合江平定線路平定側解口點架設一條12芯OPGW光纜，長度約為13.2km。(5) 沿110kV那務至合江中垌線路中垌側解口點架設一條24芯OPGW光纜，長度約為13.5km。3設備配置(1) 本站配置2套STM-64 MSTP光傳輸設備，接入*地區傳輸A網和B網骨干層，鏈路帶寬2.5G，為220kV那務站至廣東中調、*地調提供通信通道。配置相應的光接口單元。(2) 本站配置2套智能型PCM設備，*地調配置1套匯聚型PCM設備，化州縣調配置1套匯聚型PCM設備。(3) 本站配置1套匯聚路由器和1套接入交換機，接入*地區調度數據網

16、。(4) 本站配置1套匯聚型交換機，接入*地區綜合數據網。(5) 本站配置1套數字錄音設備。(6) 本站配置1套通信機房動力環境監控系統。4通信電源無需配置，利用原站內直流電源。四、送電線路工程（一）220kV架空送電線路序號項 目內 容1建設規模和路徑方案(1) 220kV xx 送電線路工程本工程途經XXX市的XXX鎮XXX街道辦和XXX市的XXX鎮XXX街道辦，路徑長度2×10km+3km。其中，2×5km線路按雙回路共塔架設；2×2km線路按四回路共塔設計 (本期僅架設2回220kV導、地線)；2×3km線路將現有110kV石澗至東鄉雙回線路改造

17、為與本期線路四回路共塔架設；3km線路按單回線路架設。采用設計推薦的路徑方案。線路由原四飛回#85塔和原四飛回#86塔附近解口，解口后向東約0.3km至半坑，然后左轉向北經南坑至沙心，途中在黃坭坑附近跨越110kV石黃線，此后線路右轉經塘肚至水坑尾，后左轉經下三洞、大圳下，線路轉向西北方向經過大坪頂、崩沙坑后然后連續左轉進入翠竹站。沿線架設1根48芯OPGW，長度為13km。(2) 220kV xx 線路解口入xxx工程本工程位于XXX市的XXX鎮，路徑長度2×4km。其中，石澗側解口線路新建線路長度為2×1.5km，按雙回路共塔架設；東鄉側解口線路新建線路長度為2

18、5;2.5km，按雙回路共塔架設。采用設計推薦的路徑方案。線路解口點選在原石東線#25塔，線路解口后向西北延伸1.0km，然后連續左轉進入翠竹站。將原石東線上的OPGW解口入翠竹站，長度為4km。2設計風速、冰厚和污區劃分(1) 本工程采用30年一遇、15m高、10min時距平均最大風速取30m/s。(2) 本工程線路按無覆冰設計（本工程按最大設計覆冰厚度XXmm設計）。(3) 本線路按級污區設計。3導、地線選型及防振措施(1) 導線型號采用2×LGJ-630/45型鋼芯鋁絞線。(2) 1根普通地線采用LBGJ-120-40AC鋁包鋼絞線，另1根地線為36芯OPGW。(3) 采用防振

19、錘進行防振保護（大跨越線路采用阻尼線加防振錘進行防振保護）。4絕緣子選型、絕緣配合和金具組裝(1) 采用設計推薦的絕緣配合和金具組裝設計原則。(2) 耐張串一般線路段每聯采用16片機械強度160kN、結構高度155mm、爬電距離450mm的玻璃絕緣子；構架進出線檔采用單聯16片機械強度160kN、結構高度155mm、爬電距離450mm的玻璃絕緣子。(3) 懸垂串一般線路段每聯采用16片機械強度160kN、結構高度146mm、爬電距離400mm的玻璃絕緣子。(4) 跳線懸垂絕緣子串采用機械強度為100kN、最小電弧距離為2150mm的復合絕緣子。5防雷、接地(1) 全線架設雙地線進行防雷保護。本

20、工程地線對邊導線的保護角不大于0°。(2) 接地裝置為方環加射線型式，接地體采用12圓鋼。（特殊接地形式要寫明，如XXX段線路接地裝置加裝接地模塊）。6桿 塔XXX塔型采用鋼管組合塔，其余塔采用角鋼塔。基礎頂面9m以上塔身部分采用防盜螺栓，其余部分采用防松措施；山地、丘陵地區鐵塔按全方位長短腿設計。 7基 礎本工程主要采用(掏挖基礎、人工挖孔樁基礎、柔性板式基礎、鉆孔灌注樁基礎)的基礎型式。山地基礎優先采用原狀土基礎（如掏挖基礎、人工挖孔樁基礎）以保護環境，軟土地區優先采用柔性板式基礎，以減少鉆孔灌注樁數量。山地采用鐵塔長短腿配合加高基礎以減少基土石方量。8通信保護本線路對鄰近電信線

21、路的電磁感應影響不超過容許值，無需采取特別防護措施。六、概算部分220kV輸變電工程可研批復靜態投資萬元，動態投資萬元，設計院上報初步設計概算靜態投資萬元，動態投資萬元。經評審核定本工程初步設計階段靜態投資為萬元，動態投資萬元，核定靜態投資核減了萬元，主要原因如下：1、擋土墻下地基處理，因一處建筑物取消拆除而增加了人工挖孔樁及樁前壓力注漿地基處理措施，故相應增加費用；2、增加3個220kV備用間隔、6個110kV備用間隔共增加費用約486萬元；3、核減10kV電纜和接地工程量共核減費用約57萬元；4、建筑機械和安裝材機調差執行南網定額【2010】8號和9號文。5、增加了市政賠償和道路開挖的費用約67萬元。概算匯總表
