1、法 蘭 詳 解整理：王春雨 法蘭概述（河北天元鋼管制造有限公司）法蘭（Flange）又叫法蘭盤或突緣。法蘭是使管子與管子及和閥門相互連接的管件，連接于管端。也有用在設備進出口上的法蘭，用于兩個設備之間的連接，如減速機法蘭。法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接，管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。減速機法蘭，用于電機與減速機的連接，以及減速機與其它設備之間的連接。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接（絲接）法蘭和焊接法蘭及卡套法蘭。法蘭(flange)連接就是把兩個管道、管件或器材，先各自

2、固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。法蘭連接是管道施工的重要連接方式。 法蘭連接使用方便，能夠承受較大的壓力。 在工業管道中，法蘭連接的使用十分廣泛。在家庭內，管道直徑小，而且是低壓，看不見法蘭連接。如果在一個鍋爐房或者生產現場，到處都是法蘭連接的管道和器材。按材質分類：不銹鋼法蘭、碳鋼法蘭、合金鋼法蘭等。按標準分類：國標、歐標、美標、日標、俄標等。按照連接方式法蘭連接種類可分為：板式平焊法蘭、帶頸平焊法蘭、帶頸對焊法蘭、承插焊法蘭、螺紋法蘭、法蘭蓋、帶頸對焊環松套法蘭、平焊環松套法蘭、環槽面法蘭及法蘭蓋

3、、大直徑平板法蘭、大直徑高頸法蘭、八字盲板、對焊環松套法蘭等。板式平焊法蘭PL平焊法蘭就是是將管子插入法蘭內圈焊接的一種法蘭,。平焊法蘭分板式平焊法蘭PL和帶頸平焊法蘭SO。不帶頸平焊法蘭就是板式平焊法蘭，也就是平板法蘭。類似于平板法蘭的還蝶閥法蘭,法蘭蓋除無內孔外,其他外形也與平板法蘭相同。帶頸法蘭有:帶頸平焊法蘭,螺紋法蘭,承插焊法蘭,對焊法蘭等,平焊法蘭一般只能與管道連接，如果輸送的介質是D類流體或民用管道工程的水、汽，或者是壓力不高的C類流體，可采用平焊法蘭。其受力特性介于整體法蘭與活套法蘭之間。平焊法蘭由于剛性較差，不耐高溫高壓，通常適用適用于壓力PN4.0MPa的的管道連接。板式平

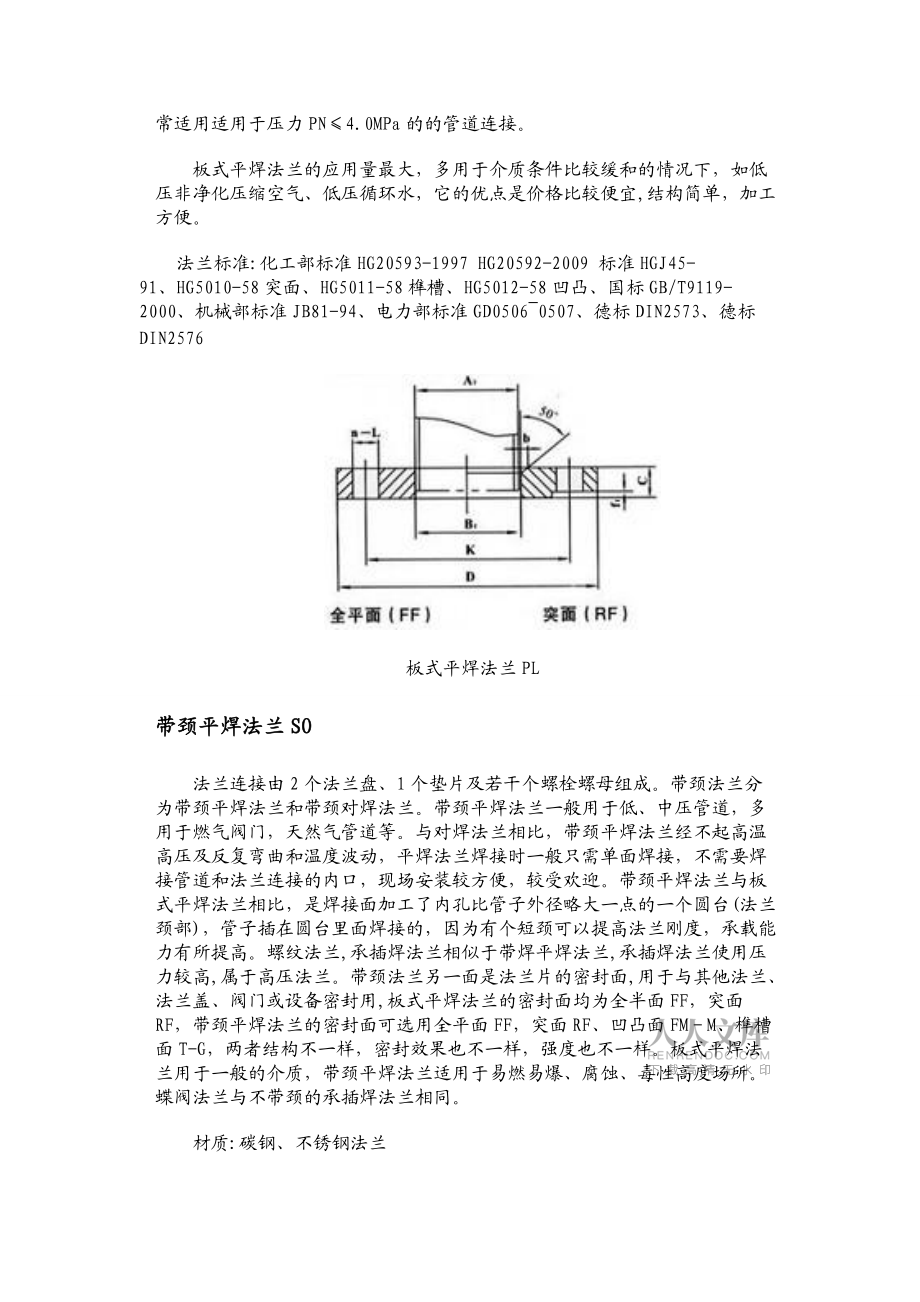

4、焊法蘭的應用量最大，多用于介質條件比較緩和的情況下，如低壓非凈化壓縮空氣、低壓循環水，它的優點是價格比較便宜,結構簡單，加工方便。法蘭標準:化工部標準HG20593-1997 HG20592-2009 標準HGJ45-91、HG5010-58突面、HG5011-58榫槽、HG5012-58凹凸、國標GB/T9119-2000、機械部標準JB81-94、電力部標準GD05060507、德標DIN2573、德標DIN2576板式平焊法蘭PL帶頸平焊法蘭SO法蘭連接由2個法蘭盤、1個墊片及若干個螺栓螺母組成。帶頸法蘭分為帶頸平焊法蘭和帶頸對焊法蘭。帶頸平焊法蘭一般用于低、中壓管道，多用于燃氣閥門，天

5、然氣管道等。與對焊法蘭相比，帶頸平焊法蘭經不起高溫高壓及反復彎曲和溫度波動，平焊法蘭焊接時一般只需單面焊接，不需要焊接管道和法蘭連接的內口，現場安裝較方便，較受歡迎。帶頸平焊法蘭與板式平焊法蘭相比，是焊接面加工了內孔比管子外徑略大一點的一個圓臺(法蘭頸部)，管子插在圓臺里面焊接的，因為有個短頸可以提高法蘭剛度，承載能力有所提高。螺紋法蘭,承插焊法蘭相似于帶焊平焊法蘭,承插焊法蘭使用壓力較高,屬于高壓法蘭。帶頸法蘭另一面是法蘭片的密封面,用于與其他法蘭、法蘭蓋、閥門或設備密封用,板式平焊法蘭的密封面均為全半面FF，突面RF，帶頸平焊法蘭的密封面可選用全平面FF，突面RF、凹凸面FMM、榫槽面T-

6、G，兩者結構不一樣，密封效果也不一樣，強度也不一樣。板式平焊法蘭用于一般的介質，帶頸平焊法蘭適用于易燃易爆、腐蝕、毒性高度場所。蝶閥法蘭與不帶頸的承插焊法蘭相同。材質:碳鋼、不銹鋼法蘭密封面:FF,RF,FM-M,T-G 帶頸平焊法蘭SO法蘭標準: GB9116.1-2000 ，GB9116.2-2000 ，GB9116.3-2000 ，GB9116.4-2000， HGJ4649-91（46RF，47MFM），HG20594-1997 ，HG20592-2009， SH3406-96，HG20616-97，ASME/ANSI B16.5。帶頸法蘭對焊法蘭WN對焊法蘭是帶頸法蘭的一種,是指帶有

7、錐頸并有圓管(直邊段)過渡的并與管道對焊連接的法蘭片。帶頸法蘭分為帶頸平焊法蘭和對焊法蘭。對焊法蘭連接是由1個墊片、2個對焊法蘭及若干個螺栓螺母組成。對焊法蘭接口端的管徑和壁厚與所要焊接的管子一樣，就合兩個管子一樣焊接,帶頸對焊法蘭的直邊段厚度超過與其對接的鋼管厚度1mm以上時,法蘭的直邊段應在內徑處削薄,削薄段的斜度應小于或等于1:3。對焊法蘭另一面是密封面,密封面形式有:全平面FF,突面RF,凹凸面FM-M,榫槽面T-G,環連接面RJ,用于與其他法蘭、法蘭蓋、閥門或設備密封用。對焊法蘭的公稱壓力在1.0MPaPN25MPa左右,PN10Mpa對焊法蘭屬于高壓法蘭,對焊法蘭連接不易變形,密封

8、效果好,應用廣泛,適用于溫度或壓力大幅度波動的管道或高溫、高壓及低溫的管道,也用于輸送價格昂貴介質、易燃易爆介質、有毒氣體的管道上;環連接面高壓對焊法蘭可用于易燃、易爆、有毒介質及壓力較高的場合,高壓對焊法蘭密封面常制成凹凸面,適用于高溫、高壓及低溫、溫度或壓力大幅波動的管線管道上，也用于輸送易燃、易爆介質、價格昂貴介質的管道上。帶頸對焊法蘭法蘭標準:化工部對焊法蘭:HG20595-1997,HG20592-2009 HG501416-58(14RF,15TG,16MFM),HGJ5053-91（50RF,51MFM,53RJ)、機標對焊法蘭JB82.1JB82.4-59/94,國標對焊法蘭G

9、B9115.1GB9115.4-2000,電力部標準GD05080509、石油化工部SH3406-1996(DN15-1500,PN2.042.0Mpa) 、德標法蘭DIN26272638(2.5Bar400Bar)、化工部美標法蘭HG20617-97、美標對焊法蘭ANSI B16.5(1/2"24",150Lb2500Lb),ASME B16.47(26"60",75Lb900Lb),日標法蘭:JIS B2220-2004(DN10-600,5K30K)。對焊法蘭按照材質分類;不銹鋼對焊法蘭、雙相鋼對焊法蘭、Q235碳鋼對焊法蘭、20#碳鋼對焊法蘭、1

10、6Mn對焊法蘭、合金對焊法蘭等法蘭規格:DN10-2000 壓力:1.0-1.6-2.5-4.0-6.3-10.0-16.0-25.0Mpa對焊法蘭密封面形式:全平面FF,突面RF,凹凸面FM-M,榫槽面T-G,環連接面RJ對焊法蘭按照名稱分類：高頸對焊法蘭、高壓對焊法蘭、鍛造對焊法蘭、鍛制對焊法蘭、鍛壓對焊法蘭、大口徑對焊法蘭等。范圍應用：對焊法蘭廣泛應用于冶金、機械、化工、石油、建設、工程、船舶、環保、煤炭、機床、水利、農機、食品、鍋爐壓力容器等多個行業。承插焊法蘭承插焊法蘭(Socket Welding Flange)帶頸的一端內孔上開有一段承插孔，管子插入法蘭盤承插孔內，在法蘭片背面焊

11、一圈焊住,另一端用螺栓與別的法蘭連接。承插焊法蘭和法蘭蓋,對焊法蘭都屬于高壓法蘭。承插焊法蘭僅適用于公稱通徑50以下口徑的管道上。使用這種承插焊法蘭時，法蘭內徑需與管子內徑一致。承插焊的閥門的法蘭接口也可以做成承插焊接口,管子插入閥門承插孔內焊接。蝶閥法蘭與不帶頸的承插焊法蘭相同。 承插焊法蘭SW法蘭標準:GB9117.19117.4-2000 標準:HG20597-1997 標準:HG20592-2009美標法蘭:HG20619、ASME/ANSI B16.5 ,日標JIS B2220-2004材質:碳鋼、不銹鋼法蘭壓力:1.0-1.6-2.5-4.0-6.3-10.0Mpa密封面:RF,F

12、M-M,T-G法蘭規格:DN15-50內螺紋法蘭Th螺紋法蘭是法蘭的一連接方式,法蘭與管道的連接方式不是采用焊接的方式,而是采用螺紋連接方式,即將法蘭內孔車制螺紋,管道上管子等也車制相應的螺紋,然后配套連接,螺紋法蘭采用螺紋有: GB 7306規定的55°圓錐內螺紋Rc ,GB 7306規定的55°圓柱內螺紋RP ,GB/T 12716規定的60°圓錐內螺紋NPT（另:PT即BSPT,是55°密封圓錐管螺紋,屬惠氏螺紋家族,多用于歐洲及英聯邦國家,常用于水及糞煤氣管行業,錐度1:16,國標GB/T7306-2000,國內叫ZG；ZG錐管螺紋，ZG是老代號

13、，新代號R是錐管外螺,紋Rc圓錐內螺紋；G是 55°非螺紋密封管螺紋，屬惠氏螺紋家族標記為 G 代表圓柱螺紋國家標準可查閱 GB/T7307-2001）。螺紋法蘭不屬于高壓法蘭,適用壓力小，如工程建設,空調水系統等，是可以安全使用的。螺紋法蘭就是常說的絲扣產品一種,如居家所用的入戶的自來水上的管件，就是絲扣的，在工程建設中比較常用，具有現場安裝方便,維修方便,不需焊接的優點，可在不允許焊接,不易焊接，或焊接性能不好的管道上使用。螺紋法蘭不屬于高壓法蘭,標準螺紋法蘭是帶頸法蘭,除法蘭內也不同外,其他尺寸帶頸平焊法蘭,承插焊法蘭相同,螺紋法蘭一頭與管道螺紋連接,另一頭與其他法蘭,法蘭蓋,

14、設備,閥門等相連接。螺紋法蘭的密封面只有全平面和突面兩種,我國的螺紋法蘭僅適用于英制管系列。螺紋法蘭的內孔管螺紋加工,應使鋼管擰緊后的端部靠近但不超出法蘭片的密封面。螺紋法蘭采用GB/T12716規定的60度圓錐管螺紋時，DN65法蘭配用的鋼管外徑應為73mm；DN125法蘭配用的鋼管外徑應為141.3mm。采用GB7306規定的55度管螺紋時，DN150法蘭配用的鋼管外徑應為165.1mm。 螺紋法蘭是一種非焊接法蘭,是將法蘭盤的內孔加工成管螺紋，并和帶螺紋的管子配套實現連接。考慮到螺 紋法蘭的結構特性,因此不適用于易燃,易爆和有危害的場合。螺紋法蘭適用壓力0.6-4.0Mpa,通徑DN10

15、-DN150。螺紋法蘭除內徑螺紋尺寸外,其他尺寸與帶頸平焊法蘭一樣。 螺紋法蘭Th法蘭標準:國標GB9114-2000 老化工部:HG5008-58 化工部:HG20598-1997 , HG20592-2009化式部美標法蘭HG20620-1997/2009、美標法蘭ANSI B16.5(1/224",1502500Lb)、德標法蘭:DIN2565-2569(DN6150,6Bar100Bar) 、日標法蘭:JIS B2220-2004(DN10-150,5K20K)法蘭規格:DN10-150法蘭材質:碳鋼、不銹鋼法蘭壓力:0.6-1.0-1.6-2.5-4.0Mpa密封面:FF,

16、RF對焊環松套法蘭PJ/SE松套法蘭也叫活套法蘭,是利用翻邊或鋼環等把法蘭盤套在管道上，法蘭可以在管端上活動，翻邊或鋼環就是密封面，法蘭作用就是把它們壓緊。松套法蘭分對焊環松套法蘭(對焊環+板式平焊法蘭,對焊環松套法蘭相當一種可以活動的對焊法蘭)和平焊環松套法蘭(平焊環+板式平焊法蘭),用翻邊焊接的叫對焊環松套法蘭PJ/SE,用鋼環焊接的叫平焊環松套法蘭PJ/RJ,對焊環松套法蘭的密封面形式為突面RF。一般情況下松套法蘭只與松套法蘭相連接,不與其他閥門法蘭等相連接。HG標準對焊松套法蘭又叫翻邊松套法蘭。常用于介質溫度和壓力都不高而介質腐蝕性較強的情況。由于介質被翻邊或鋼環擋住，法蘭不與介質接觸

17、，因此法蘭片可采用低等級的材料，以達到節省材料的目的。另外由于法蘭可以旋轉，易于對準螺栓孔。松套法蘭常用于介質溫度和壓力都不高(不是高壓法蘭)而介質腐蝕性軟強的情況，松套法蘭也適用于管道需要頻繁拆卸以供清洗或檢查的地方。 對焊環松套法蘭PJ/SE法蘭標準:JB84-1994 標準:GB9120.19120.3-2000標準:HG20599-1997 標準:HG20592-2009 標準:HG20527-1992美標法蘭 ASME/ANSI B16.5 ,日標法蘭 JIS B2220-2004材質:碳鋼、不銹鋼法蘭壓力:0.6-1.0-1.6-2.5-4.0Mpa密封面:RF法蘭規格:DN10-600平焊環松套法蘭一般來講，在以下三種情況之一時用平焊環松套法蘭：1、節約成本。當管材材質特殊，價格昂貴時，焊接同樣材質的法蘭成本高。2、不便于焊接或不便于加工或需要的強度大。如塑料管、玻璃鋼管之類。3、便于施工。如連接時法蘭螺栓孔對應不便于找正或者防止日后更換設備法蘭螺栓孔有變等。 用平焊環松套法蘭的缺點：1、承受壓力低。2、焊環處強度低（特別是厚度3mm以下時）平焊環松套法蘭法蘭蓋法蘭盲板BL 法蘭蓋中間不帶孔的法蘭,亦稱盲法蘭,法蘭盲板,盲板法蘭,法蘭蓋是法蘭片一種法蘭連接形式,一般相同壓力相同尺寸的法蘭蓋厚度比板式平焊法蘭要薄
