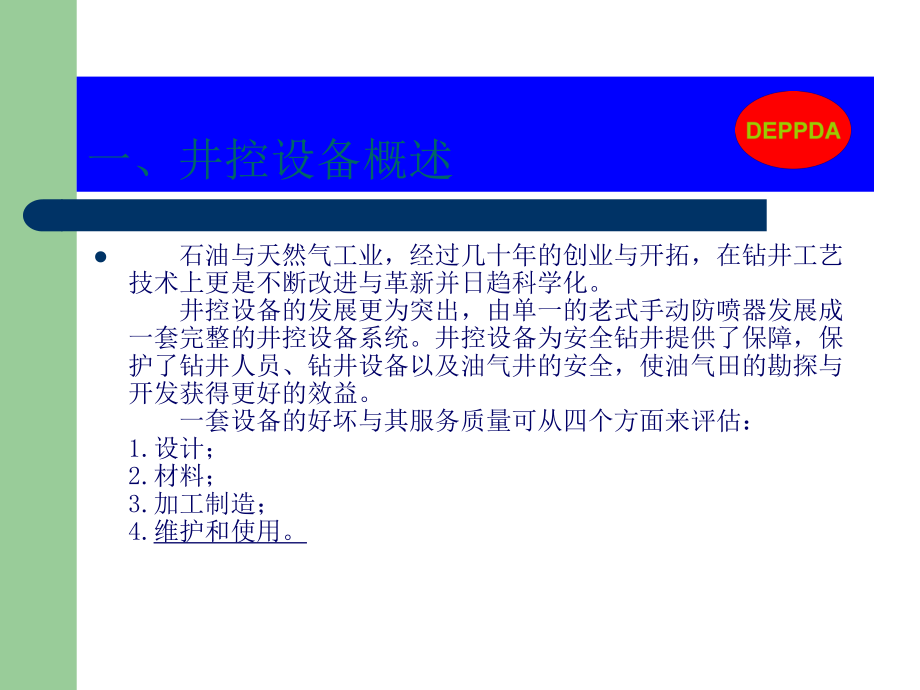

1、井控設備基礎知識 上海德普達技術服務公司劉正林收集整理 井控設備一、井控設備概述一、井控設備概述二、萬能防噴器二、萬能防噴器三、閘板防噴器三、閘板防噴器四、控制系統裝置四、控制系統裝置五、防噴器選擇五、防噴器選擇六、防噴器連接規范六、防噴器連接規范-API連接連接七、防噴器的發展趨勢七、防噴器的發展趨勢一、井控設備概述l 石油與天然氣工業，經過幾十年的創業與開拓，在鉆井工藝技術上更是不斷改進與革新并日趨科學化。 井控設備的發展更為突出，由單一的老式手動防噴器發展成一套完整的井控設備系統。井控設備為安全鉆井提供了保障，保護了鉆井人員、鉆井設備以及油氣井的安全，使油氣田的勘探與開發獲得更好的效益。

2、 一套設備的好壞與其服務質量可從四個方面來評估：1.設計；2.材料；3.加工制造；4.維護和使用。1.井控設備維護和使用井控設備維護和使用 當設備制造出來以后，維護和使用就成了設備好壞的關鍵因素。如果井控設備安裝、維護、使用不當，那么這些設備就等于虛設，就有井噴、著火等重大事故隱患的威脅。 當前，由于對井控設備的安裝、維護、使用不當而導致的大小事故，每年仍時有發生。 因此，鉆井人員對井控設備必須具有一定的基礎知識和正確而熟練的操作技能，使井控設備發揮應有的效能，確保鉆井工程的安全、優質與高速度，使我國的石油與天然氣工業獲得更大的發展。2.井控設備的功用 在鉆井過程中，為了防止地層流體侵入井內，

3、總是使井筒內的鉆井液靜液柱壓力略大于地層壓力，這就是所謂對油氣井的初級壓力控制。 但在鉆井作業中，常因各種因素的變化，使油氣井的壓力控制遭到破壞而導致井噴，這時就需要依靠井控設備實施壓井作業，重新恢復對油氣井的壓力控制。 有時井口設施嚴重損壞，油氣井失去壓力控制，這時就需采取緊急搶救措施，對油氣井搶救。因此，井控設備是實施油氣井壓力控制技術的一整套專用設備、儀表與工具3.井控設備應具有以下功用 1.預防井噴。保持井筒內泥漿靜液柱壓力始終略大于地層壓力，防止井噴條件的形成。 2.及時發現溢流。對油氣井進行監測,以便盡早發現井噴預兆，盡早采取控制措施。 3.迅速控制井噴。溢流、井涌、井噴發生后，迅

4、速關井，實施壓井作業，對油氣井重新建立壓力控制。 4.處理復雜情況。在油氣井失控的情況下，進行滅火搶險等處理作業。 顯然,井控設備是對油氣井實施壓力控制，對事故進行預防、監測、控制、處理的關鍵手段；是實現安全鉆井的可靠保證；是鉆井設備中必不可少的重要系統裝備。4.井控設備的組成井控設備應包括以下設備、儀表與工具井控設備應包括以下設備、儀表與工具: : 壓力控制設備，監視設備，固相控制設備壓力控制設備，監視設備，固相控制設備1.井口防噴器組萬能防噴器、閘板防噴器、四通閥門組等；2.控制裝置儲能器機組、遠程遙控裝置；3.管匯阻流管匯、壓井管匯；4.鉆具內防噴器工具鉆桿球閥、鉆桿回壓凡爾、投入式但向

5、閥等；5.加重鉆井液裝置重晶石粉混合漏斗裝置、重晶石粉氣動下料裝置；6.起鉆灌注鉆井液裝置；7.鉆井液油氣分離器；8.監測儀表泥漿池液面監測儀、甲烷、硫化氫監測器。 5.井口防噴器組 l旋轉防噴器旋轉防噴器防噴器組有三種方案防噴器組有三種方案防噴器組有三種方案防噴器組有三種方案防噴器組有三種方案防噴器組有三種方案ARRSARRSS5000psi (35MPa) 、10000psi (70MPa)、15000psi (105MPa)的井口的井口ARRS閘板防噴器閘板防噴器閘板防噴器產品特點閘板防噴器產品特點l1.該閘板防噴器的主要承壓件殼體、側門、閘板等采用爐外精煉合金鋼，嚴格控制材料的有害化學

6、成分和非金屬夾雜物，毛坯為鍛造成形，組織致密無缺陷，經適當熱處理具有優良的綜合機械性能和良好的低溫沖擊韌性；l2.閘板腔采用長圓形結構，極大程度地降低了殼體應力，提高了殼體的承載性能；l3.閘板的開關和側門的開關均為液壓操作，并且采用同一液壓油接口；閘板防噴器側門密封閘板防噴器側門密封l1.側門密封圈采用浮動式自動密封結構，大大地降低了側門螺栓的預緊力；l2.防噴器內部與井液接觸部分抗硫化氫應力腐蝕，符合NACE MR0175規定。l3.閘板的密封件儲膠量大，密封可靠。l4.剪切閘板的性能穩定，可剪切5S-135鉆桿，同時實現密封(14/21/35/70/105)MPa的工作壓力；l5.防噴器

7、采用大直徑液缸設計，液缸直徑 340 mm.等。閘板防噴器打開側門狀態：閘板防噴器打開側門狀態：環形防噴器環形防噴器環形防噴器膠芯關閉示意圖環形防噴器環形防噴器 環形防噴器環形防噴器井口防噴器組井口防噴器組l防噴器組防噴器組結構圖：l從上到下：l 萬能BOPl 雙閘板BOPl 單閘板BOPl 鉆井四通6.井口防噴器組現狀井口防噴器組現狀 防噴器經過80年的發展，目前已經發展成多種功能、規格標準系列產品。防噴器系統裝備經歷了三個技術發展階段： 第一階段為手動閘板防噴器， 第二階段為液動閘板防噴器和環形防噴器的組合， 第三階段仍為液動防噴器，以高壓、大通徑、可變通徑和不斷完善的結構為其主要特征。

8、現在正開發完善第四代產品及井下防噴器。7.液壓防噴器的特點 防噴器是井控設備的核心組件。眾所周知，防噴器質量的好壞直接防噴器是井控設備的核心組件。眾所周知，防噴器質量的好壞直接影響油氣井壓力控制的成敗，老式的手動防噴器由于手動開關費力；關影響油氣井壓力控制的成敗，老式的手動防噴器由于手動開關費力；關井耗時多；耐壓低；故障多；經常在緊急關井時封不住井而引起井噴失井耗時多；耐壓低；故障多；經常在緊急關井時封不住井而引起井噴失控，因此這種舊式手動防噴器皆以淘汰而以液壓防噴器代替，液壓防噴控，因此這種舊式手動防噴器皆以淘汰而以液壓防噴器代替，液壓防噴器有以下四個特點器有以下四個特點:1. 關井動作迅速

9、關井動作迅速 萬能防噴器萬能防噴器利用液壓能夠在利用液壓能夠在30s以內實現關井；以內實現關井； 閘板防噴器閘板防噴器利用液壓能夠在利用液壓能夠在38s以內實現關井。以內實現關井。2. 操作方便操作方便 液壓防噴器利用液壓油以液壓傳動方式迫使膠芯和閘板等封井元件動液壓防噴器利用液壓油以液壓傳動方式迫使膠芯和閘板等封井元件動作，而不是采用純機械傳動的方法，因此操作省力、簡便。操作者只需作，而不是采用純機械傳動的方法，因此操作省力、簡便。操作者只需在鉆臺或值班室的控制盤上扳動控制閥就能實現開關動作。在鉆臺或值班室的控制盤上扳動控制閥就能實現開關動作。液壓防噴器的特點3.安全可靠安全可靠液壓防噴器的

10、強度是可靠的，出廠前防噴器的殼體組件經過嚴格液壓防噴器的強度是可靠的，出廠前防噴器的殼體組件經過嚴格試壓檢驗。試壓檢驗。液壓防噴器的封井性能是可靠的，出廠前防噴器的膠芯或閘板經液壓防噴器的封井性能是可靠的，出廠前防噴器的膠芯或閘板經過嚴格的密封性能試驗。過嚴格的密封性能試驗。液壓防噴器的操作是可靠的，當司鉆在鉆臺上操作失靈時，可迅液壓防噴器的操作是可靠的，當司鉆在鉆臺上操作失靈時，可迅速在儲能器裝置上操作，如果儲能器裝置裝置液控失效，閘板防速在儲能器裝置上操作，如果儲能器裝置裝置液控失效，閘板防噴器還可以手動操作關井。噴器還可以手動操作關井。4.現場維修方便現場維修方便液壓防噴器的膠芯或閘板是

11、封井的密封元件，使用中易磨損失效。液壓防噴器的膠芯或閘板是封井的密封元件，使用中易磨損失效。當發現這些密封元件嚴重磨損當發現這些密封元件嚴重磨損 后，在現場條件下可以及時進行后，在現場條件下可以及時進行拆換。拆換。8.防噴器的最大工作壓力防噴器的最大工作壓力是指防噴器安裝在井口投入工作防噴器的最大工作壓力是指防噴器安裝在井口投入工作時所能承受的最大井口壓力。最大工作壓力是防噴器時所能承受的最大井口壓力。最大工作壓力是防噴器的強度指標。的強度指標。 按照國家石油天然氣行業標準按照國家石油天然氣行業標準 SY5052-84規定，防噴規定，防噴器的最大工作壓力共分為器的最大工作壓力共分為5級，符合級

12、，符合API規范，即規范，即: 2000psi (140公斤公斤/厘米厘米2、14MPa )； 3000psi (210公斤公斤/厘米厘米2、21MPa )； 5000psi (350公斤公斤/厘米厘米2、35MPa )； 10000psi (700公斤公斤/厘米厘米2、70MPa )； 15000psi (1050公斤公斤/厘米厘米2、105MPa )；APIAPI防噴設備壓力等級分為六級防噴設備壓力等級分為六級1、2000psi（2000磅/英寸2 ）-140公斤/厘米2 -14Mpa - 2M2、 3000psi（3000磅/英寸2）-210公斤/厘米2 -21Mpa - 3M3、500

13、0psi（5000磅/英寸2 ）-350公斤/厘米2 -35Mpa - 5M4、10000psi（10000磅/英寸2 ）-700公斤/厘米2 -70Mpa - 10M；5、15000psi（15000磅/英寸2 ）-1050公斤/厘米2 -105Mpa-15M；6、 20000psi（20000磅/英寸2 ）-1400公斤/厘米2 -140Mpa-20M9.防噴器的公稱通徑尺寸防噴器的公稱通徑尺寸是指防噴器的上防噴器的公稱通徑尺寸是指防噴器的上下垂直通孔直徑。公稱通徑是防噴下垂直通孔直徑。公稱通徑是防噴器的尺寸指標。器的尺寸指標。 SY5052-84SY5052-84中規定，中規定，防噴器的

14、公稱通徑共分為防噴器的公稱通徑共分為9 9種，即：種，即：l180mm (7-1/16);l 230mm (9-5/8); l 280mm (11);l 346mm (13-5/8);l 426mm (16-3/4);l476mm (18-3/4);l 528mm (20-3/4);l 540mm (21-1/4);l 680mm (26-3/4);APIAPI按法蘭通徑尺寸可分為按法蘭通徑尺寸可分為1515級級 21/16 29/16 31/8 31/16 41/16 71/16 9 11 135/8 161/4 183/4 203/4 211/4 263/4 291/2國內生產企業國內生產

15、企業 中國防噴器的研制工作始于中國防噴器的研制工作始于1964年，經過年，經過40多年的發展，目多年的發展，目前國內防噴器主要生產廠有華北石油管理局第二機械廠，上海神前國內防噴器主要生產廠有華北石油管理局第二機械廠，上海神開開 ，江蘇三益石油裝備有限公司。生產的各種防噴器品種規格，江蘇三益石油裝備有限公司。生產的各種防噴器品種規格達達40余種，通徑從余種，通徑從3 1/8in到到30in，壓力級別從，壓力級別從3.5MPa到到105MPa，逐漸形成了標準系列化產品。另外旋轉防噴器、不壓，逐漸形成了標準系列化產品。另外旋轉防噴器、不壓井防噴器等也在生產現場試驗。幾個防噴器主要生產廠都取得了井防噴

16、器等也在生產現場試驗。幾個防噴器主要生產廠都取得了API Spec 16A的會標使用權。在產品設計、高壓鑄鋼件澆鑄及的會標使用權。在產品設計、高壓鑄鋼件澆鑄及熱處理、大型復雜零件加工、檢測及試驗技術等方面進行了大量熱處理、大型復雜零件加工、檢測及試驗技術等方面進行了大量的研究工作，積累了豐富的經驗。的研究工作，積累了豐富的經驗。 二.萬能防噴器1.基本結構和工作原理基本結構和工作原理(一一)（l）基本結構見圖：殼體、頂蓋、膠芯、活塞。（2）工作原理。 關井時，液壓推動活塞向上運動，迫使密封膠芯封著管子外圍。當施加液壓使活塞下行運動時讓密封膠芯回到原位置，防噴器就打開。 基本結構和工作原理基本結

17、構和工作原理(二二)2.工作特點工作特點：萬能防噴器： 也叫多效能防噴器、環形防噴器或球形防噴器等。 它的作用是具有承壓高、密封可靠、操作方便、開關迅速等優點，特別適用于密封各種形狀和不同尺寸的管柱、電纜及鋼絲繩等，也可全封閉井口。 萬能防噴器必須配備液壓控制系統方能使用。通常它與閘板防噴器配套使用，也可單獨使用。工作特點： 能夠在不同尺寸鉆柱的任何部件上關閉。 能關閉空井。 能關閉試油抽子，測井或射孔的電纜及各種工具。 在使用減壓調節閥或緩沖儲能器控制下，它可在使用減壓閥或緩沖瓶控制的情況下，能通過18無細扣對焊鉆桿接頭，能夠強行上下活動鉆具或強行起下鉆柱，但不能旋轉3.萬能工作示意圖萬能工

18、作示意圖4.環形防噴器膠芯環形防噴器膠芯 環形防噴器的主要部件是膠芯密封件（又稱盤根單元）。 國產膠芯是用丁睛橡膠硫化而成，使用溫度為10100，適用于水基和油基鉆井液環境。 國際上生產膠芯的廠家很多，不同類型要在不同條件下使用。如海德里公司和雪福爾公司的膠芯適用條件見表89和810。5.環形防噴器使用注意事項：環形防噴器使用注意事項： 關閉空井，只有在緊急情況下使用，否則將加速密封裝置的損壞。 正常情況下，最大操作液壓為10.5MPS（1500psi）。 在關閉防噴器后，強行起下鉆控制關閉壓力為3.54.2MPa（500600psi）。6.萬能防噴器類型萬能防噴器類型l-球形防噴器球形防噴器

19、l-錐形防噴器錐形防噴器l國外廠家國外廠家:lSHAFFER (雪夫爾雪夫爾)球形膠球形膠芯芯lHYDRIL (海德里耳海德里耳)錐形膠錐形膠芯芯lCAMERON (卡麥隆卡麥隆)組合組合膠芯膠芯l國產萬能國產萬能BOP為：為：l球形和錐形兩種球形和錐形兩種SHAFFERSHAFFER球形膠芯萬能球形膠芯萬能BOPBOP2三、閘板防噴器閘板防噴器是能承受高壓、可靠性好的主要井控設備，是井控的安全保證。 1.閘板防噴器工作原理和特點閘板防噴器工作原理和特點工作原理： 把處于收縮位置的兩個閘板通過液壓控制同時向內推移，使它們卡緊在管柱外面而實現封閉井口。（2）工作特點：安裝時不能上下倒置，因

20、閘板芯只能承受向上的壓力。芯軸有二次密封作用。閘板密封鉆柱的橡膠有自封作用。特殊情況下，閘板關閉后，鉆桿接頭可坐在閘板上。2.閘板防噴器的主要功能閘板防噴器的主要功能其主要功能有： 井內有鉆柱、油管和套管時，利用管子閘板防噴器封閉相應管子與井眼形成的環形空間，達到封井目的。 用盲板（全封）防噴器，井中無鉆具時，可全封井眼。 在特殊情況下可用全封剪切閘板防噴器剪斷鉆具并達到全封井的目的。 可變徑芯子閘板防噴器，可以適用于幾個不同尺寸的鉆具，在整個起鉆柱過程中不必經常更換閘板芯，就可以達到封井目的。 必要的情況下，管子閘板防噴器可以懸掛鉆柱。 通過防噴器殼體旁側出口，可以進行循環和阻流壓井作業。4

21、.四種主要閘板結構四種主要閘板結構防噴器殼體是通用的，閘板防噴器有四種主要閘板結構：盲板（全封閘板）、管子閘板、可變徑管子閘板和剪切盲板。見圖.5.操作閘板防噴器規則：操作閘板防噴器規則：管子閘板尺寸要適合正使用中的鉆桿、套管和油管尺寸。 液壓控制開關壓力10.5MPa（1500psi），不宜采用過高關閉壓力（剪斷鉆桿時要高些），避免閘板上的彈性材料磨損增加，活動管子時液壓應調到有少量鉆井液從閘板漏出以減少摩擦增加潤滑。 當鉆桿在井眼中一般不要關閉盲板和剪切閘板，否則將損壞鉆桿。 用鎖緊裝置時，關閉閘板后將其鎖住在關閉位置。 當環形防噴器不能用時，用閘板防噴器在壓力下強行起下鉆，必須使用兩個防

22、噴器，而且相隔距離必須容納鉆桿接頭四、控制系統裝置節節流壓井管匯流壓井管匯四通四通遠控裝置遠控裝置水下防噴器水下防噴器五.防噴器選擇1.公稱通徑的選擇l防噴器的公稱通徑應與其套管頭下的套管尺寸相匹配，以便通過防噴器的公稱通徑應與其套管頭下的套管尺寸相匹配，以便通過相應鉆頭與鉆具，繼續鉆井作業。相應鉆頭與鉆具，繼續鉆井作業。l 海上的探井井口常規配置海上的探井井口常規配置l 30以上隔水管以上隔水管(表層套管表層套管) 配備配備29-1/2防噴器防噴器(分流器分流器)。l 20套管套管(技術套管技術套管) 配備配備21-1/2防噴器。防噴器。l 13-5/8、9-5/8 套管套管(技術套管技術套

23、管) 7套管套管(油氣層套油氣層套管管) 配備配備13-5/8防噴器。防噴器。2.防噴器壓力等級的選擇l防噴器的壓力等級標志著防噴器的耐壓能力。井口上所裝配的防防噴器的壓力等級標志著防噴器的耐壓能力。井口上所裝配的防噴器其壓力等級應大于可能出現的預期井口最高壓力，確保封井噴器其壓力等級應大于可能出現的預期井口最高壓力，確保封井可靠，不致因耐壓不夠而導致井口失效。可靠，不致因耐壓不夠而導致井口失效。l 對于生產油井，預期井口最高壓力是以井噴時井筒內仍留對于生產油井，預期井口最高壓力是以井噴時井筒內仍留有一半鉆井液液柱估算的，即：預期井口最高壓力有一半鉆井液液柱估算的，即：預期井口最高壓力 = 地

24、層壓力地層壓力一半井深鉆井液液柱壓力一半井深鉆井液液柱壓力l 對于探井、高壓氣井，預期井口最高壓力是以井筒內已無鉆對于探井、高壓氣井，預期井口最高壓力是以井筒內已無鉆井液，井筒完全掏空的條件估算的，即：預期井口最高壓力井液，井筒完全掏空的條件估算的，即：預期井口最高壓力 = 預計地層壓力預計地層壓力l 目前我國鉆井平臺配套的防噴器為目前我國鉆井平臺配套的防噴器為10000psi 15000psi3.防噴3.防噴器類型與數量的選擇 在鉆井作業中為適應各種情況迅速可靠地關井，井口所配防噴器通常不止在鉆井作業中為適應各種情況迅速可靠地關井，井口所配防噴器通常不止是一個。在井筒中有鉆具時應采用與鉆具尺

25、寸相匹配的管子閘板關井；是一個。在井筒中有鉆具時應采用與鉆具尺寸相匹配的管子閘板關井； 在井筒中無鉆具時應采用全封閘板在井筒中無鉆具時應采用全封閘板(剪切閘板剪切閘板)關井；在封井狀態下進行強行關井；在封井狀態下進行強行起下鉆作業應采用萬能防噴器。根據國家起下鉆作業應采用萬能防噴器。根據國家石油與天然氣鉆井井控技術規定石油與天然氣鉆井井控技術規定，對于壓力等級為，對于壓力等級為2000psi 、3000psi(14MPa、21MPa) 的井口防噴器組的井口防噴器組有四種方案供選擇有四種方案供選擇:SASRSASSSS六六.防噴器連接規范防噴器連接規范-API連接1.API法蘭連接規范法蘭連接規

26、范：API連接連接 根據根據API規范及其尺寸規定制造的法蘭、卡箍和栽絲螺栓連接件規范及其尺寸規定制造的法蘭、卡箍和栽絲螺栓連接件API法蘭連接分法蘭連接分6B和和6BX兩種類型。兩種類型。1、 6B型法蘭：有盲板、整體、螺紋和焊頸式等幾種形式。型法蘭：有盲板、整體、螺紋和焊頸式等幾種形式。 其額定工作壓力有：其額定工作壓力有： 2000psi、3000psi、5000psi（磅（磅/英寸英寸2）三個等級。三個等級。 6B型法蘭配用型法蘭配用R型或型或RX型密封墊圈，型密封墊圈，并可互換并可互換。 2. 6BX型法蘭：有盲板、整體和焊頸式三種形式。型法蘭：有盲板、整體和焊頸式三種形式。 其額定

27、工作壓力有其額定工作壓力有2000psi、3000psi、5000psi、 10000psi、15000psi、20000psi 六個等級。六個等級。 6BX型法蘭配用型法蘭配用BX型密封墊環。型密封墊環。 連接示意圖連接示意圖2.密封墊環（鋼圈）API標準中規定：標準中規定： 6B型法蘭使用型法蘭使用R型或型或RX型鋼圈，并可互換。型鋼圈，并可互換。 6BX型法蘭使用型法蘭使用BX型鋼圈，且不能與型鋼圈，且不能與R型或型或RX型互換使用。型互換使用。 對卡箍型連接只能用對卡箍型連接只能用RX型鋼圈，法蘭環槽用深環槽。型鋼圈，法蘭環槽用深環槽。 RX型和型和BX型鋼圈具有壓力增強密封（助封）作

28、用，壓力越高，密封越型鋼圈具有壓力增強密封（助封）作用，壓力越高，密封越可靠。可靠。 R型和型和RX型鋼圈允許重復使用；型鋼圈允許重復使用；BX型鋼圈型鋼圈API不推薦重復使用。因為不推薦重復使用。因為BX型鋼圈受鋼性連接的限制，初次使用后，就不能再次保證連接法蘭之間型鋼圈受鋼性連接的限制，初次使用后，就不能再次保證連接法蘭之間的有限量的間隙，無法形成有效密封。的有限量的間隙，無法形成有效密封。3.部分部分API法蘭、鋼圈、螺栓對照表135/ /8 83000psiR（RX）5713/8101/420205000psiBX16015/8121/2161610000psiBX15917/8171

29、/4202015000psiBX15921/4211/42020200001psiBX15931/830202016163 3/ /4 45000psiBX16217/8141/2161610000psiBX16217/8171/2242418183 3/ /4 45000psiBX1632171/2202010000psiBX16421/4221/2242415000psiBX1643263/42020壓力等級壓力等級尺寸尺寸螺栓數螺栓數量量螺栓規格（直徑螺栓規格（直徑長度）長度）鋼圈型號鋼圈型號法蘭規格法蘭規格4.API推薦6BX型法蘭螺栓擰緊扭矩螺栓尺寸螺栓尺寸推薦扭矩推薦扭矩磅磅/ /
