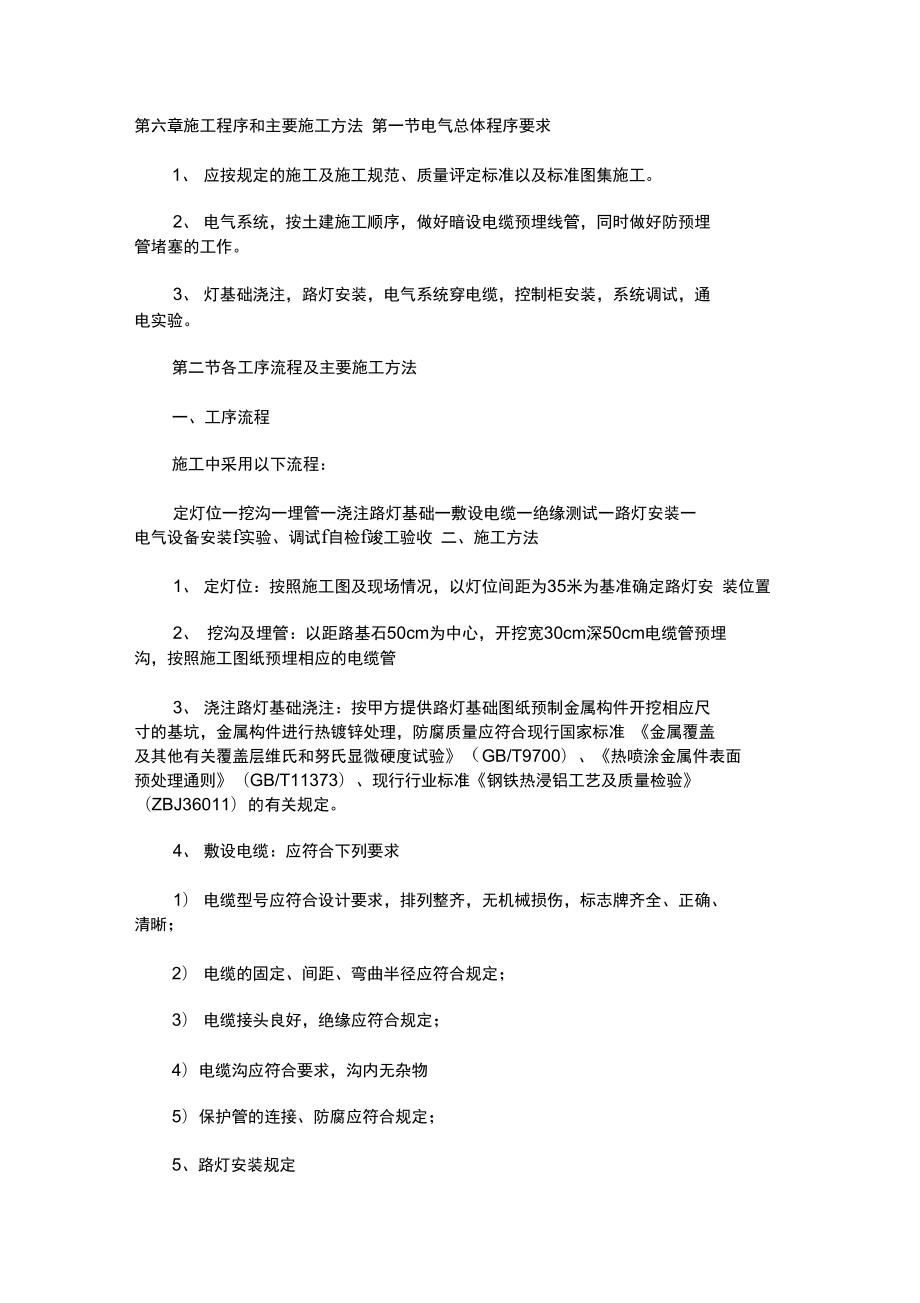

1、第六章施工程序和主要施工方法 第一節電氣總體程序要求1、應按規定的施工及施工規范、質量評定標準以及標準圖集施工。2、電氣系統，按土建施工順序，做好暗設電纜預埋線管，同時做好防預埋 管堵塞的工作。3、燈基礎澆注，路燈安裝，電氣系統穿電纜，控制柜安裝，系統調試，通 電實驗。第二節各工序流程及主要施工方法一、工序流程施工中采用以下流程：定燈位一挖溝一埋管一澆注路燈基礎一敷設電纜一絕緣測試一路燈安裝一 電氣設備安裝f實驗、調試f自檢f竣工驗收 二、施工方法1、定燈位：按照施工圖及現場情況，以燈位間距為35米為基準確定路燈安 裝位置2、 挖溝及埋管：以距路基石50cm為中心，開挖寬30cm深50cm電纜

2、管預埋 溝，按照施工圖紙預埋相應的電纜管3、澆注路燈基礎澆注：按甲方提供路燈基礎圖紙預制金屬構件開挖相應尺 寸的基坑，金屬構件進行熱鍍鋅處理，防腐質量應符合現行國家標準 金屬覆蓋 及其他有關覆蓋層維氏和努氏顯微硬度試驗（GB/T9700）、熱噴涂金屬件表面 預處理通則（GB/T11373）、現行行業標準鋼鐵熱浸鋁工藝及質量檢驗 （ZBJ36011）的有關規定。4、敷設電纜：應符合下列要求1）電纜型號應符合設計要求，排列整齊，無機械損傷，標志牌齊全、正確、 清晰；2）電纜的固定、間距、彎曲半徑應符合規定；3）電纜接頭良好，絕緣應符合規定；4）電纜溝應符合要求，溝內無雜物5）保護管的連接、防腐應符

3、合規定；5、路燈安裝規定1）同一街道、公路、廣場、橋梁的路燈安裝高度（從光源到地面）、仰角、裝 燈方向宜保持一致。2）基礎坑開挖尺寸應符合設計規定，基礎混凝土強度等級不應低于C20,基礎內電纜護管從基礎中心穿礎并應超出基礎平面 3050mm澆制鋼筋混凝土基 礎前必須排除坑內積水。3）燈具安裝縱向中心線和燈臂縱向中心線應一致，燈具橫向水平線應與地面 平行，緊固后目測應無歪斜。4）燈頭固定牢靠，可調燈頭應按設計調整至正確位置， 燈頭接線應符合下列 規定：5）在燈臂、燈盤、燈桿內穿線不得有接頭，穿線孔口或管口應光滑、無毛刺，并應采用絕緣套管或包扎，包扎長度不得小于200mm6）路燈安裝使用的燈桿、燈

4、臂、抱箍、螺栓、壓板等金屬構件應進行熱鍍鋅處理，防腐質量應符合現行國家標準金屬覆蓋及其他有關覆蓋層維氏和努氏顯 微硬度試驗（GB/T9700）、熱噴涂金屬件表面預處理通則（GB/T11373）、現 行行業標準鋼鐵熱浸鋁工藝及質量檢驗（ZBJ36011）的有關規定。7）各種螺母緊固，宜加墊片和彈簧墊。緊固后螺出螺母不得少于兩個螺距。5、備安裝（路燈控制箱安裝）a）材料到場后經開箱檢驗，經業主同意后方可進行安裝使用；b）動觸頭與靜觸頭的中心線應一致，觸頭應接觸緊密；c）二次回路輔助開關的切換接點應動作準確，接觸可靠；d）箱內照明應齊全。e）配電柜（箱、盤）的漆層（鍍層）應完整無損傷。固定電器的支架

5、應刷漆。f）機械閉鎖、電氣閉鎖動作應準確、可靠。&有隱蔽工程，應提前通知業主，經業主檢查驗收合格后方可進行下一道 工序。7、用調試設備、儀表、儀器必須經國家認可有計量資格的有關單位檢驗合 格，并由專人使用、保管。調試時應有詳細記錄。8、施工前作好技術交底，吃透圖紙，領會設計意圖，配合其它專業工作， 要作好成品保護及各專業協調。9、纜敷設前，應進行 電氣性能試驗，合格后方可施工。電纜敷設應根據其 走向、規格合理安排順序、一般不應有交叉。10、需開孔的配電箱（柜），必須用開孔機開孔，嚴禁氣焊等切割開孔。電線 進入配電箱、接線盒等應有護管帽。穿線前應有防止外物落入措施。11、線在管內或經槽內

6、不允許有接頭和纏繞。導線在出口處應裝有護線套， 并用500V絕緣電阻應大于1MQ,同時作好記錄。12、有配電箱（柜）接地及各系統的保護接地、工作接地應接入原大樓接地網 上，完善整個接地系統。13、安裝完成后進行檢查，確認無誤，方可進行分項調試，并作好調試記錄14、各分項調試完成后，可進行系統調試，聯動調試，試運行并作好記錄。15、其它部分電氣設備安裝應嚴格按圖紙標高、部位進行。第七章安全保證措施為了確保整個工程順利而安全地完成，工程施工達到無重大傷亡事故發生， 且輕傷頻率控制在0.6%。以內的目標，除了嚴格遵照國家頒布的“一標三規 范”：新頒布的建筑施工安全檢查評分標準 JGJ59-99、建筑

7、施高處作業安 全技術規范JGJ80-91、施工現場臨時用電安全技術規范 JGJ46-88和中山 市有關安全技術規范外，我們還結合本工程的實際情況，制定出如下安全管理措 施。第一節安全管理制度電氣安裝企業的生產過程具有流動性大，勞動力密集度大、多工種交叉流水 作業、和勞動強度大、高處作業多、環境復雜多變等特點。這些特點決定了施工 的安全難度大，潛在的不安全因素多，因此，我們必須建立嚴格有效的管理制度。1、公司安全監察機構成員：公司安全第一責任人：廖澤明公司安全第二責任人：歐陽坤公司安全監護人：李展樂、黃彥文、歐斌、武暉林、夏愛國工地安全監護人：陳森2、加強安全宣傳和教育是防止職工產生不安全行為，

8、 形成了人人注意安全、 人人管安全的齊抓共管的局面。 減少人為失誤的重要途徑， 為此，根據實際情況 制定安全宣傳制度和安全教育制度， 以增強職工的安全知識和技能， 盡量避免安 全事故的發生。3、消除安全隱患是保證安全生產的關鍵，而安全檢查則是消除安全隱患的 有力手段之一。在工程施工中，將進行日常檢、定期檢、綜合檢、專業檢等四種 形式的檢查。 安全檢查堅持領導與群眾相結合、 綜合檢查與專業檢查相結合、 檢 查與整改相結合的原則。檢查內容包括：查思想、查制度、查安全教育培訓、查 安全設施、查機械設備、查安全紀律以及勞保用品的使用。第二節 安全技術措施實行施工現場安全標準化是實現安全生產的根本措施，

9、 是強化安全管理和安 全技術的有效途徑。我們針對該工程的具體情況制定相應的安全技術防范措施：一、基本注意事項1、加工用的臺鉆、無齒鋸、切割機等和電動工具必須裝有漏電保護裝置。 使用前應試機檢查，操作者應戴好防護眼鏡。2、樹脂膠、油漆存放處，應杜絕火源，并放置足夠的消防器材。噴漆時必 須戴好防護口罩，連續操作 2h 應休息一下進行通見換氣。每日下班后要用水嗽 口。3、腳手架必須搭設牢固，經檢查驗收后方準使用。使用荷載不得集中，不 得超過設計荷載。4、遇有六級以上大風及雨雪天氣應停止一切高空作業。5、進行空中作業除遵守以上各條外，還必須遵守有關安全規定。二、臨時用電和施工機具1、使用電動工具 （手

10、電鉆、切割機等 ） 前檢查安全裝置是否完好，運轉是否 正常，有無漏電保護，使用時嚴格按操作規程作業。2、電焊機上應設防雨蓋，下設防潮墊，一、二次電源接頭處要有防護裝置， 二次線使用接線柱，且長棄不超過30m 一次電源采用橡膠套電纜或穿塑料軟管, 長度不大于3m且焊把線必須采用銅芯橡皮絕緣導線。3、配電箱、開關箱應裝設在干燥、通見及常溫場所，不得裝設在有嚴重損 傷作用的瓦斯、煙氣、蒸氣、液體及其它有害介質中；不得裝設在易受外來固體 物撞擊、強烈震動、液體浸濺及熱源烘烤的場所。4、開關箱內部和頂部應裝訂防火板，實行“一機一閘一漏”制，熔絲不得 用其它金屬代替，且開關箱上鎖編號，有專人負責。5、每一

11、分部分項工程施工前必須由專業工長下達書面安全技術交底，班組 履行簽字手續后方能施工，并且在施工前傳達給班組每位成員。第八章文明施工與環境保護措施第一節文明施工措施1、做好工地人員的文明施工與壞保的教育，并建立健全文明施工制度。2、成立現場文明施工管理組織，并委派專職人員進行文明施工及環保工作, 檢查、監督、養成良好文明習慣。3、搞好周圍環境，做到自產自清，日產日清，工完料凈腳下清，建筑垃圾 與生活垃圾分開按指定地點存放，并及時清出現場送到規定垃圾銷鈉場所。嚴禁 隨地大小便，違者罰款。4、如有特殊作業需先征得負責人許可后，并做好相應的防塵、防污處理， 才能施工。5、工地及往地均要搞好團結，注意衛生，不要高聲喧嘩。6后勤部門對食堂作作經常性衛生檢查， 做好防止集體食物中毒預防工作。7、購買本工程的工程平安保險及第三保險和工作意外事故保險，特殊工種 人身安全保險。第二節環境保護的措施實行環保目標責任制，把環保指標，以責任的形式分到個人，列入責任崗位 責任制，建立一支環保自我 監控體系，項目經理是環保工作的第一責任人， 加強 對施工現場粉塵、噪聲、廢氣的監測和 監控工作。、防止噪聲污染措施:1、嚴格控制人為噪聲進入施工現場不行高聲喊叫， 無故甩打模板，亂吹哨， 使用對講機進行遠距通話，車輛進場禁止鳴喇叭，最大限度減少噪聲擾民。2、嚴格
