1、介紹幾個常用系統參數：zoomfactor 設置鼠標滾輪的速度，一般設置100。filedia 設置為 1 打開文件或者輸入填充命令時卻沒跳出新的對話框，而必須在命令欄里輸入，這樣的問題用這個命令解決。mirrtext 設置為 0 。snapmode 設置0，柵格關著。直接點擊柵格右鍵設置尺寸。dragmode 畫矩形或弧形或圓的時候非得等到畫完才顯示，設置onCAD 移動命令線條不跟隨十字光標：用 CO命令的時候本來十字光標那里應該會出現被復制物體的虛匡，答案： dragmode 選擇自動就可以了。vtduration 設置為 0。pellipse 設置橢圓為多段線一般還是用pl 描一遍吧0

2、.快捷鍵如何修改注意一點：要保留原來默認的快捷鍵。菜單欄，工具，自定義，編輯程序參數。注意兩點：1.快捷鍵修改成適合左手用2.盡量保留原始快捷鍵：要嘛一個命令有兩個快捷鍵，比如co和 c都是復制，這樣，別人在我們的電腦上照樣可以使用。（拿快捷鍵修改單進行講解）-這是本人的快捷鍵，供大家參照，接下來要說的cad 和施工圖均用以上修改過的快捷方式。，我習慣了，呵呵。1 . 塊和屬性塊的區別塊的用處：B 制作的，更快的方式是ctrl+c 復制后，ctrl+shift+v 黏貼， 就成塊了，不過塊的名字就由cad決定了方便修改汀步花架條等應用，結合div 和 me 的應用，偶爾還有對齊，比如用在弧形花

3、架上，cad 操作數塊： bcount做快的時候要注意框里的保留刪除成塊的選擇，cad 操作 .屬性塊的用處：大多用在一些符號標注和圖框上。屬性塊的修改：天正右鍵在位編輯，如果在位編輯沒反映，那就重新插入這個塊（要知道塊名）改顏色或圖層可以在位編輯或直接雙擊后在框里修改塊（塊和屬性快）如何改名：rename， cad操作2 .怎么應用布局出圖天正命令里的文件布圖的定義視口命令ra3 .坐標標注天正符號標注里的坐標標注，首先要把圖放到0， 0 點，拿個圖來說明。4 .圖沒法繼續縮小面域設置，這個參考書或者F1 幫助一般我是投機取巧直接畫個矩形然后放大5 .圖案填充是破碎的講圖移動到0， 0 點就

4、行。格式刷一下或者重新填充。6 .aa 面積計算aa 空格，選擇一個閉合的框，如果是幾個框，直接用子命令里的o舉例 或者用插件lxf， lxf 后面講。7 .填充圖案太多怎么辦找到填充圖案的文件夾，把我們不要的填充圖案文件刪掉。8 .如何填充對象不被選擇選項里的草圖里的對象捕捉選項，忽略圖案填充對象cad 操作一下下面的使用當前標高替換Z 值，遇到Z軸有高度的就用這個東西，或者用change 改，或者用天正-工具其他工具-統一標高命令。同樣在工具的里的曲線工具里有個消除重線，這個有時候也可以用，cad 圖里不能用重復的線， cad 操作9 .從一張圖里復制到另一張圖，要z a才能找到圖因為坐標

5、系不一樣cad 操作說明有時候一張圖復制到另一張圖，塊會變大或變小，這個要單位設置，單位一律設置為無單位，而且最好設置小數點后面四位，為了畫圖精確，省得尺寸標注的時候各位出現1 或者 9如果是塊，可能是塊的基準點太遠。10 .ml 線的軸位置設置在子命令里選擇jcad 操作上無下11 . 尺寸標注怎么改數據ed 命令， 但如果我們忘記了這個數據曾經修改過，下次若延伸或剪切，數據不會跟著改變，容易出錯或者 ch 在文字替換里改或者直接拉長標注基點cad 操作總結一下，尺寸標注盡量不要直接在上面改，以免將來改圖發生不測。要嘛直接拉長或拉短基點。 最好的方式就是精準的去畫圖，我們在格式里把小數點后面

6、設置為四位數，畫線時長度和角度控制準了。12 . 旋轉復制對象（試驗）選對象，ro，指定基點，c，輸入角度選中對象，點中點，右鍵，旋轉，（選擇基點）， c，13 .F9要關著，要不鼠標會跳14 . 畫一條線輸入角度l 空格角度長度任意角度或可設置，比如17 度， 38 度，右鍵極軸，點設置15 .ex空格空格延伸的時候沒撞到最前面的那條線ex 空格空格，e n 搞定 cad 操作17. 樣條曲線和pl 的區別盡量少用spl 畫圖，不能編輯。一般用 pl 線， pl 線的直線和弧如何畫pl a 一直畫，可以畫出很順的線pe 用來將幾條先變成一條線f 命令里：一條pl 線可以直接和l 線結合為pl

7、 線如果遇到樣條曲線畫的圖，建議用pl 線描一遍，然后調整順一點18. 塊如何在x 軸不變的情況下改y 軸長度，或者對換ctrl+1 ，直接在x或 y值里改只是小心里面的寬度會變化適合用在配景里19. ucs 怎么用一個是坐標，一般我們少改坐標原點。比如一張圖里的某個節點在桌面上看起來是斜的ucs e 選擇對象，plan 空格空格改回去的時候，ucs w plan 空格空格方便作圖，還有填充，cad 操作填充20. 如何修復文件1 . 文件繪圖實用程序修復2 .局部打開3 .bak 文件拷出來，直接改成dwg，然后打開4 .找到自動保存的文件夾，把里面跟文件差不多大的文件拷出來，改成dwg，打

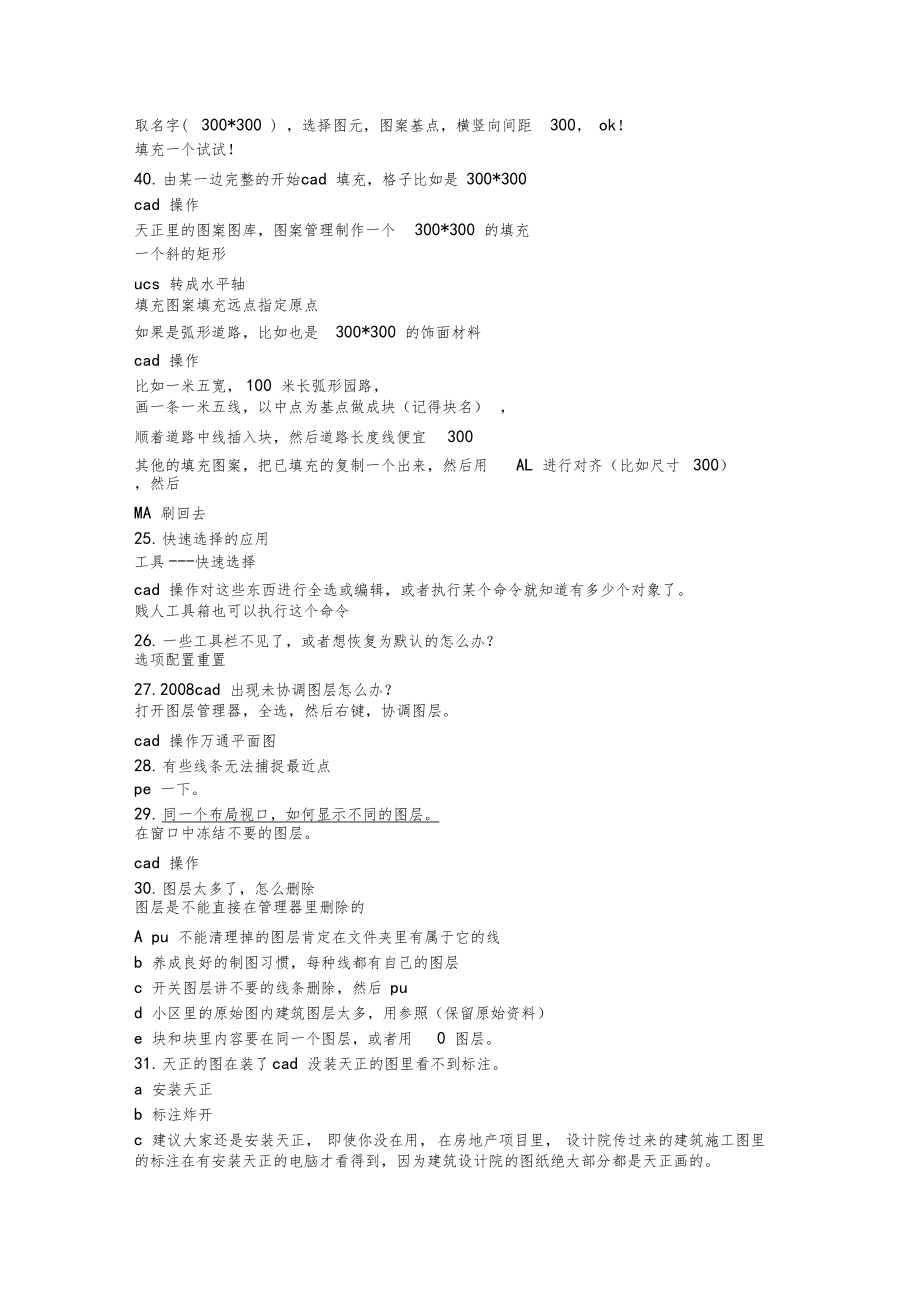

8、開21. 控制標注的超出基線都一樣標注設置里的第一欄固定長度的尺寸界限不同比例的圖及相對的尺寸標注樣式，距離是比例的8 倍， cad 操作。22. 如何生成邊界bo，改ta 填充或算面積的時候好用23. 單行字怎么變成多行字txt2mtxt天正文字表格文字合并24. 如何自己制作圖案一般天正里的填充圖案已經夠了有時候我們需要精確的填充或其他情況要新建時比如需要300*300 的填充圖案：畫條 3 米的線，陣列(注意看預覽圖)，做成里面300*300 的網格天正圖庫圖案圖案管理新建取名字(300*300 ) ，選擇圖元，圖案基點，橫豎向間距300， ok！填充一個試試！40. 由某一邊完整的開始

9、cad 填充，格子比如是300*300cad 操作天正里的圖案圖庫，圖案管理制作一個300*300 的填充一個斜的矩形ucs 轉成水平軸填充圖案填充遠點指定原點如果是弧形道路，比如也是300*300 的飾面材料cad 操作比如一米五寬，100 米長弧形園路，畫一條一米五線，以中點為基點做成塊（記得塊名），順著道路中線插入塊，然后道路長度線便宜300其他的填充圖案，把已填充的復制一個出來，然后用AL 進行對齊（比如尺寸300） ，然后MA 刷回去25. 快速選擇的應用工具-快速選擇cad 操作對這些東西進行全選或編輯，或者執行某個命令就知道有多少個對象了。賤人工具箱也可以執行這個命令26. 一些

10、工具欄不見了，或者想恢復為默認的怎么辦？選項配置重置27.2008cad 出現未協調圖層怎么辦？打開圖層管理器，全選，然后右鍵，協調圖層。cad 操作萬通平面圖28. 有些線條無法捕捉最近點pe 一下。29. 同一個布局視口，如何顯示不同的圖層。在窗口中凍結不要的圖層。cad 操作30. 圖層太多了，怎么刪除圖層是不能直接在管理器里刪除的A pu 不能清理掉的圖層肯定在文件夾里有屬于它的線b 養成良好的制圖習慣，每種線都有自己的圖層c 開關圖層講不要的線條刪除，然后pud 小區里的原始圖內建筑圖層太多，用參照（保留原始資料）e 塊和塊里內容要在同一個圖層，或者用0 圖層。31. 天正的圖在裝了

11、cad 沒裝天正的圖里看不到標注。a 安裝天正b 標注炸開c 建議大家還是安裝天正，即使你沒在用，在房地產項目里，設計院傳過來的建筑施工圖里的標注在有安裝天正的電腦才看得到，因為建筑設計院的圖紙絕大部分都是天正畫的。32. cad 里無法點填充填充的范圍要在屏幕上全部顯示出來。36. 剪切一個對象另一側所有的線extrim cad 操作不過 cad 要完全安裝的情況下才有這個命令。37. 插入參照，插入光柵圖像（圖片），插入塊菜單欄-插入-參照im 或者菜單欄-插入 光柵圖像描圖的時候圖片跑到前面，dr，選擇圖像，B ok！ps：描圖的時候要注意尺寸，照片導入cad 后，要把圖片變成跟原始大小

12、差不多，比如一條路是4 米，我們就用對齊命令al 改變圖片大小，然后進行描圖，尺寸盡量是300 的倍數，除非圖上本來就有尺寸了。cad 操作 .i 順便說一下，一個塊無法修改時就是用這個命令插入這個塊然后修改的。38. 選項的使用文件：在自動保存文件位置里，打開相應文件夾，可以找到丟失的某些文件。顯示：十字光標建議為100，執行移動延伸的命令有用。圓弧和圓的平滑度為1000.打開和保存：另存為2004，要不太高版本有些版本低的打不開自動保存要設置一般是十分鐘每次保存時均創建備份文件，這個愛勾不勾，如果你的cad 文件常壞，要勾起來，cad 文件壞掉后，要它生成的bak 文件拷出來，擴展名改為d

13、wg，再打開就行了。草圖： 對象捕捉選項里的前兩個經常用，第一個就是決定你的填充對象能否被捕捉，第二個一般勾起來，Z軸值為0，圖不會亂飛或者不好捕捉。選擇：用shift 鍵添加選擇集不要勾，會造成選擇第二個對象時，第一個對象就沒了。隱含窗口前面勾要保持著，要不圖選不到，cad 操作。配置：重置點下去后，會把cad 的標注，視口等工具條是否打開恢復為默認。39. cad 出現問題如果和系統有問題，可以試試這個方法在桌面的cad 快捷方式上點右鍵-屬性-兼容性，選"用兼容模式運行這個程序"ps：沒遇到cad 出現這個問題，這個我沒試過。大家蠻聽一下，也許以后有用。41 . 一個

14、塊，比如有一米乘以一米的大小，插入塊后變小了cad 操作塊的原始大小不是這樣的，要嘛編輯塊，改大小，要嘛重新寫一個塊42 .cad 教育版本cad 操作另存為 dxf 文件，打開，存成dwg 文件，搞定！45. 畫圖的時候經常出現致命錯誤。有可能是圖的問題，也有可能是軟件盜版問題，但有一個原則不變，就是畫圖過程中要不斷的 ctrl+s 保存。46. 如何提高cad 速度找個打印出來的圖，按照上面的尺寸畫，一遍遍畫。或者插入光柵圖像，描圖，同一張圖一遍遍描。學習不同命令的使用，比如汀步，me 或者 div 插入塊永遠比一個個畫出來塊。改變快捷鍵，都在左手熟能生巧，畫多了就快了。多交流，別自己會了

15、點東西就藏著掖著，多會一點小技術不代表我們就可以比別人混得好，而且多交流了，大家問你問題，也可以提高你自己，把各自的心得拿出來交流，進步更快的。48. 兩條線倒角時無法相交要嘛倒的角度太大要嘛其中一條z 軸有方向，改它方向順便提一下，pl 線和 l 線倒角，l 線會和 pl 線合并成一條線50. 塊復制到其他文件，為什么圖形改變了。因為本圖形里也有同樣名稱的塊。方法：在本文件改這個塊的名字把塊炸掉再復制黏貼過去，然后做成塊cad 操作51. 要全選圖里的某圖層或者某塊工具，快速選擇53. 網格怎么打天正軸網柱子繪制軸網做一個，以后可以一直用。用填充圖案，客戶定義，雙向54. 一個 cad文件打

16、開N%（ N 大于 0 小于 100）后就 cad 自動關掉第二次再打開它，再打開到N%之前按 esc取消，能保存多少算多少（在其他修復方式都不行的前提下）順便提一下，有時候畫了很長時間的圖塊了修不好很讓人崩潰，我的方法是，每天畫的圖都會發到郵箱里備份，即使在別的地方也可以隨時調出來。至少要在電腦里搞個備份文件夾。55. 布局的背景如何修改成都是一個顏色gr 布局元素里只留第一個和最后一個勾起來，其他不要勾，然后在窗口元素的顏色里改背景顏色。56. 某圖層里畫的一條線，比如圖層設置是紅色的，而且線條沒改過顏色，而在cad 里顯示的不是紅色。這個對圖紙沒什么影響，re 重生模型一下，再不行下次打

17、開就ok 了。再再不行關掉 cad 再打開。再再再不行按住電腦power 鍵四秒，再再再再不行把電腦砸了，哈哈。57. 如果在一張cad 圖里老是出問題。那就新建一個文件，把原來老出問題的文件里的內容復制過來。58. 賤人工具箱，苗木表自動生成程序介紹賤人工具箱命令：加載程序：工具，加載應用程序苗木標自動生成器：命令lxf，直接安裝。算面積好用，制作苗木表好用，注意幾點A 每個植物有相對的塊，而且名字要對。B 每個塊的大小先做成可以放在苗木表的，然后根據實際去縮放。C 每個地被有一個固定的填充圖案及相對的顏色，便于施工圖里看大概顏色效果（但打印時線寬設置比較麻煩）59. 如何打印設置景觀的線型

18、大致分為粗線，中粗，細線，填充線，文字，尺寸，配景，輔助（圖層里關閉打印）粗線 4 號青色線：輪廓，高差，硬質和軟質相接處等寬0.3中粗 2 號黃色線：小輪廓，小高差，浮雕邊界等寬0.23細線 8 號線：不同材料的分界線，背景等寬0.08填充 253 號線：填充圖案等寬0.05建筑 142 號線：房地產項目里的建筑用的線寬0.15文字 3 號綠色線：文字在顏色里改7 號線，文字索引用3 號線寬 0.13尺寸 3 號綠色線：尺寸標注里的線（文字在文字樣式里設為白色）寬0.13輔助 1 號紅色線：輔助線以射線居多，圖層管理器里關閉打印寬0.2Ctrl+P，新建打印樣式（公司名稱或自己名字），編輯打

19、印樣式：編輯線寬顏色全選，顏色該為黑色，所有線寬一律為0.1 ，然后再分個改上面標的線寬。打印時：選擇打印機，選擇打印樣式，選擇圖紙尺寸，打印范圍，居中打印，打印比例或布滿圖紙。發到打印店打印時把打印樣式拿出來發給打印店的一下位置：C:Documents and SettingsAdministrator Application DataAutodeskAutoCAD2006R16.2chsPlot Styles （地址可以在打印樣式編輯器的"基本"里找到）60. cad 字體顯示出來的是問號或亂碼cad 操作選擇字體，知道樣式，st，看里面字體是什么，跟傳圖的人要，或者自

20、己換一個。這是我用的字體，以后就根據自己的作圖習慣和大家討論了。講字體放到cad 安裝目錄的fonts 文件夾內，然后重啟cad 就可以了。特殊符號：%130為一號鋼筋，%131 為二號鋼筋，一號鋼筋是8 厘或 8 厘一下的，大多為光面，二號鋼筋為10 厘或 10 厘以上的，螺紋鋼筋，景觀節點的結構用的鋼筋一般不超過16 厘，結構大一點用到20 厘差不多了，再大一點的結構就要找專門的結構設計師了，或者自己會。度數或其他特殊符號可用谷歌拼音或google 拼音打出來。還有一種方法，天正單行字，跳出的框框里就有特殊符號可以選擇。字體樣式設置：一般分為一下幾種：圖名字體，文字標注字體，尺寸標注字體，

21、有時候還加一個圖框內的字體，景觀施工圖，三到四個文字樣式就夠了，St， dim 是尺寸標注用的，text 用剛才放到fonts 文件夾里的字體，圖名就用黑體。Standard我不用的，因為有時候需要和其他公司或其他地方的朋友配合出圖，設置standard 容易起沖突，如果遇到這種情況，我們就改文字樣式的名稱。順便說一下尺寸標注樣式的設置，打開一個文字樣式，介紹里面的設置，當我們做另一個比例的標注樣式時直接在調整里面改。還有一點，如果大家在文字索引的時候用的是le 索引的線（調出一張圖），不同比例下，其原點大小不一樣的。Ps：選擇字體時，不要選擇前面有個小老鼠的，否則字體是倒著的。Ps agai

22、n：選中文字體時記得把"顯示大字體"的勾勾取消。61.lsp 病毒的解決方法出現這種病毒的反應是，我們打開一張圖后，在本張圖所在的文件夾內會生成一個lsp文件，會影響 cad 的速度。C:Documents and SettingsAdministratorApplication DataAutodeskAutoCAD2008R17.1chsSupport 找到 acad.lsp 和 acadapp.lsp，打開，刪除里面所有內容，關閉，屬性設置為只讀。搞定！62. 有時候，我們在縮小一張圖的時候，無論是滾輪還是z 空格空格仍然無法繼續縮小。re 一下（重生模型），如果不行

23、，比如書面的方法是設置'面域'（應該是這個詞吧，當年作為班長滴偶cad 全班唯一的掛科，嘿嘿，想不起來了）另一個方法比較土，但也滿實用的：z 空格 a 空格后畫一個比我們畫的圖更大的框框就可以了。64. 不同比例的圖如何在一個圖框里打印出來一般有兩個方法一個是布局，天正里直接有命令，文件布局里的定義視口如果是不規則的圖，則用不規則的布局框，然后鎖定（ch）里鎖定一個是在模型里設置的，用比例來。一般一張圖里不能有三個以上的比例的圖，除非是A2之類的紙張。另一種方法是在模型里，找個圖框，把圖做成塊塞進去，然后sc，系數是圖框比例除以圖的比例。Cad 操作。這兩種方法有個共同特點，就

24、是不管用什么方式出圖，圖都要按1： 1 的比例畫，單位是毫米，一米的長度就輸入1000.然后順便強調一下，1： 30 的比例少用。65. CAD里的命令欄不見了怎么辦？1 . 大家把ctrl 加 9 0 = 、按一遍。2 .右鍵菜單欄下面的空白，選擇我們要的東西。3 .gr，重置，恢復到默認狀態66. 為什么有些圖層無法顯示打開圖層特性管理器，然后再左上角選擇"顯示所有圖層"。67. cad 文件的密碼保護cad 里設置的密碼容易被破解，插件是unlockdwg在文件布圖圖紙保護-可以設置可打印和不可打印的。這個在私單里用處比較大，防止飛單，不過還是要慎用，容易失去對方的信

25、任。除非你前面已經溝通好了。68. cad 里尺寸標注的單位 比例因子里設置1毫米0.001米標注出來的尺寸上面的數據就不一樣了。Ps：菜單欄格式里的單位設置為無單位（做塊也是），小數點后面保留四位數。為了制圖精確 69. cad 如何導入psgr，添加或設置繪圖儀，下一步，左邊第一個右邊第三個，下一步，打印到文件，下一步， 寫一下名稱"虛擬打印"，下一步，完成。70. 怎樣把整套施工圖紙變小 1. 圖層不要太多 2.使用參照畫圖（跟平面有關的） 3.pu，清理到沒得清理為止。 4.圖要分為幾個文件不要全擠在同一個文件里，賊卡。5 .盡量不要出現多行字6 .仿宋字體和秦檜發

26、明的宋體字少用。71. cad 線型如何增加？C:Documents and SettingsAdministratorApplication DataAutodeskAutoCAD 2008R17.1chsSupport acadiso.lin 拷出來打開復制：*HOT_WATER_SUPPL，YHot water supply HW HW HW A ， 12.7， -5.08， "HW" ，STANDARD， S=2.54， R=0.0， X=-2.54， Y=-1.27， -5.08黏貼上面復制的，然后修改*HOT_WATER_SUPPL， YHot water su

27、pply 天才 天才 天才 A， 12.7， -5.08， "天才 "， STANDARD， S=2.54， R=0.0， X=-2.54， Y=-1.27， -5.08關掉acadiso.lin，修改名字為acadiso 天才 .lincad 里 線 型 加 載 ， 找 到 C:Documents and SettingsAdministratorApplication DataAutodeskAutoCAD 2008R17.1chsSupportacadiso 天才 .linOK！72. 軟件過期了怎么辦？ 修改電腦的時間（應急） 安裝新版本73. 帶基點復制選中所要復

28、制的內容后，點"編輯帶基點復制"然后就選擇一個參照點就行了。快捷鍵"Ctrl+Shift+C"基點復制完成以后，再Ctrl+V 就可以用了，這樣在粘貼的時候光標定位在選的基點上。33. 總平參照搞定后，我們只選其中一小塊來畫圖。以前的方法是復制出來，然后把不要的線去掉。但修改麻煩，而且要修改兩個地方，容易忽略掉其中一個。還有一種方法，選中圖，然后鼠標右鍵，"圖形裁剪"， cad 操作，但這種方法也可能導致修改時的麻煩。如果在布局畫圖，可以直接用視口里的"多邊形視口"命令，然后直接在布局里畫圖。這樣的話，平面圖永遠只有一張，修改很容易。順便提一下，視口鎖定：選中視口，右鍵，顯示鎖定，是。34. 畫總平圖前如何確定圖紙的比例。比如一張平面圖，我們要出A2 圖框，畫一個一比一的A2
