1、實驗二 嘯叫檢測與抑制系統一、實驗?zāi)康?、 認識擴音系統中的嘯叫現象；2、 了解嘯叫產生的條件；3、 分析嘯叫信號的頻譜；4、 掌握嘯叫信號檢測的方法；5、 掌握嘯叫抑制的原理；6、 實現嘯叫抑制。二、實驗設備、音頻功率放大系統；、錄音機；、計算機；、matlab軟件三、實驗內容1、認識嘯叫及其危害聲反饋現象在日常生活中非常常見。在多動能報告廳，KTV等同時出現揚聲器和麥克風的場合，由于揚聲器和麥克風之間存在電聲耦合，必然會導致聲反饋現象的產生。聲反饋會在反饋回路中產生再生混響，使講話、唱歌的聲音嚴重失真，音質受到破壞 ，清晰度大大降低。嚴重時甚至?xí)a(chǎn)生自激嘯叫，限制擴聲系統傳聲增益的提升，使

2、整個系統的正常工作受到影響。還可能會燒毀系統放大器、揚聲器中的高音單元，甚至?xí)?duì)人的聽力造成損傷。所以，在應用到擴聲系統的場合，嘯叫的檢測和抑制非常重要。2、嘯叫信號產生的原理聲音信號首先從麥克風拾入，經過擴聲系統的功率放大器放大后由揚聲器送出，經過各種障礙物的多次反射后，又被麥克風拾入，從而形成一個閉合環路。如果傳聲器對某些頻點的拾音靈敏度過高，導致聲音在這些頻點的增益是正值，就形成了一個正反饋過程，聲音信號經過多次反復循環放大后，在某些頻點的聲音強度超過一定的增益上限，就會發生自激振蕩，從而產生嘯叫。 圖1聲反饋原理圖嘯叫的產生必須同時具備以下三個條件：（1）揚聲器和拾音設備（麥克風）要處

3、于同一聲場中，從而保證揚聲器輸出的信號能被拾音設備再度采集，形成正反饋；（2）拾音設備的拾音靈敏度高，系統的傳聲增益大；（3）聲場存在缺陷共振，即擴聲系統的頻譜特性不平坦，在某些頻點上容易出現共振。3、嘯叫信號的特征為了檢測和抑制嘯叫信號，需要對嘯叫信號的基本特性做一定的分析，對嘯叫信號在時域和頻域上進行分析，最終得出以下結論：嘯叫信號的時域波形是一個頻率恒定的正弦波，其幅值隨著時間的增加迅速增大，直到超出了功放放大區，進入飽和區和截止區時，產生削波現象，如圖2所示。嘯叫信號的頻譜圖中存在單一的，并且固定不變的嘯叫頻率點，并且嘯叫頻率點對應的幅值遠遠大于語音信號中其他頻率點的幅值，如圖2所示。

4、圖2 嘯叫時時域波形圖3 嘯叫時頻域波形該實驗要做的主要工作就是在聲反饋建立的初期，在盡可能少的時間內檢測出嘯叫對應的的頻率點，并設計相應的陷波器將其抑制掉，保證系統工作在正常的線性放大區，預防諧波信號的產生。4、嘯叫抑制的方法及原理對嘯叫的抑制方法大體上分為被動型預防和主動型控制兩大類。被動型預防是根據聲場特性，從擴聲系統的系統設計、設備選型、聲場布局以及聲場調整等環節著手做好預防嘯叫的工作；主動型控制力求在控制嘯叫的同時提高擴聲系統的傳聲增益。主要有以下幾種方法：基于建筑聲學特性在音響界，最初解決回聲嘯叫的辦法是通過降低擴聲系統的增益來確保系統的穩定工作，但是，這樣就無法完全滿足擴聲音量的

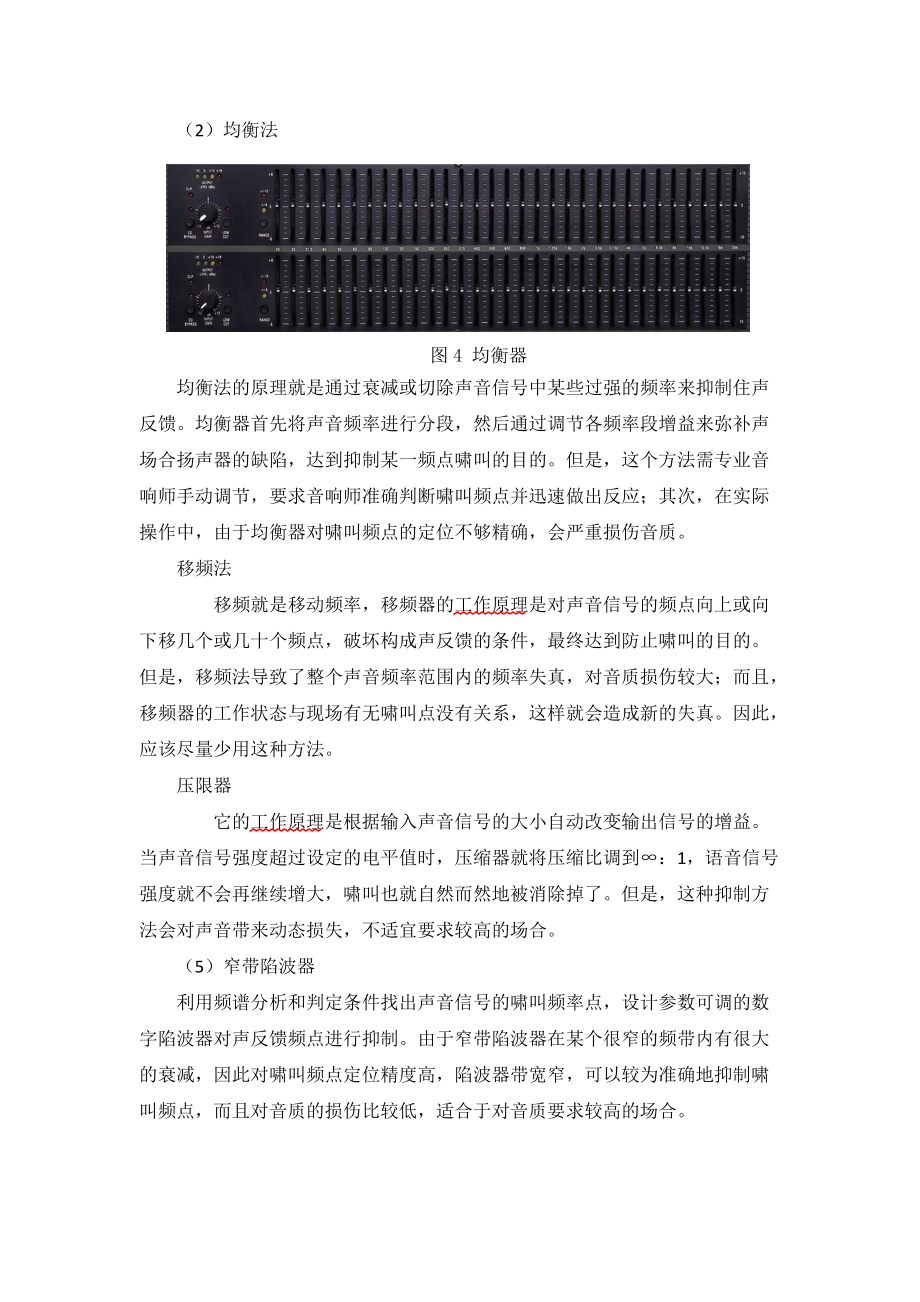

5、需要。所以，工程技術人員開始在室內建筑聲學、結構聲學以及室內裝飾裝修方面下功夫，來解決聲反饋問題和嘯叫現象。但是，這種方法只是被動地抑制嘯叫，造價及施工難度太大，不具有普遍推廣意義。（2）均衡法圖4 均衡器均衡法的原理就是通過衰減或切除聲音信號中某些過強的頻率來抑制住聲反饋。均衡器首先將聲音頻率進行分段，然后通過調節各頻率段增益來彌補聲場合揚聲器的缺陷，達到抑制某一頻點嘯叫的目的。但是，這個方法需專業音響師手動調節，要求音響師準確判斷嘯叫頻點并迅速做出反應；其次，在實際操作中，由于均衡器對嘯叫頻點的定位不夠精確，會嚴重?fù)p傷音質。移頻法 移頻就是移動頻率，移頻器的工作原理是對聲音信號的頻點向上或

6、向下移幾個或幾十個頻點，破壞構成聲反饋的條件，最終達到防止嘯叫的目的。但是，移頻法導致了整個聲音頻率范圍內的頻率失真，對音質損傷較大；而且，移頻器的工作狀態與現場有無嘯叫點沒有關系，這樣就會造成新的失真。因此，應該盡量少用這種方法。壓限器 它的工作原理是根據輸入聲音信號的大小自動改變輸出信號的增益。當聲音信號強度超過設定的電平值時，壓縮器就將壓縮比調到：1，語音信號強度就不會再繼續增大，嘯叫也就自然而然地被消除掉了。但是，這種抑制方法會對聲音帶來動態損失，不適宜要求較高的場合。（5）窄帶陷波器利用頻譜分析和判定條件找出聲音信號的嘯叫頻率點，設計參數可調的數字陷波器對聲反饋頻點進行抑制。由于窄帶

7、陷波器在某個很窄的頻帶內有很大的衰減，因此對嘯叫頻點定位精度高，陷波器帶寬窄，可以較為準確地抑制嘯叫頻點，而且對音質的損傷比較低，適合于對音質要求較高的場合。5 嘯叫抑制系統基本性能指標設計的嘯叫抑制系統要具備以下條件：第一，陷波器的阻帶帶寬要越窄越好，這樣可以減少聲音的動態失真。第二，對嘯叫頻點進行抑制時，衰減量的陷波深度越深越好，保證對嘯叫的完全抑制；第三，嘯叫頻率出現在任何頻點，系統都可以自動檢測到該頻點，并對其進行抑制；該實驗的性能指標如下：處理字長：16bit二階IIR數字陷波器陷波濾波器頻率范圍：100Hz-5KHz陷波濾波器帶寬：1/10倍頻程頻率定位精度：1Hz響應時間：1s6

8、、系統算法及其實現6.1 嘯叫的檢測和判定算法6.1.1 簡單的檢判算法傳統的嘯叫檢測是利用FFT算法實現的，用FFT算法對每幀信號進行頻譜分析，求得對應的功率譜，然后計算出判決值R,計算公式如下： （1）在1式中，是信號功率譜中的最大幅值，所對應得頻率點是，為每幀信號中所有功率幅值的平均值。如果在連續的一段時間，判決值都比預設門限值T高,且最大幅值對應的頻點都為同一個值，則判定為嘯叫頻點。6.1.2 細化頻譜分析算法用上面的算法對聲音信號的頻譜進行分析時，分辨率為： （2）顯而易見，該算法的頻率分辨率過低，我們可以采用CZT算法來細化頻譜分析。下面簡單的介紹一下CZT算法:CZT（Chirp

9、 Z-transform）算法的實質就是對z變換采用螺線抽樣。z變換的定義式為： （3）其中，是有限長序列。若令抽樣點，沿z平面上的一段螺線作等分角抽樣，就可以得到抽樣點處的z變換： （4）其中，為起始抽樣點的矢量半徑長度，為起始抽樣點的相角，為螺線的伸展率（當，為螺線內縮；當，為螺線外伸），為相鄰抽樣點的角度差（當，為逆時針；當，為順時針），M為要分析的復頻譜點數。令，就可以得到范圍的頻譜，CZT算法的頻率分辨率為。可見，CZT算法可以任意選取的頻率范圍進行分析，可以根據所需的頻率分辨率來確定頻率取樣點數M。CZT算法的原理示意圖如圖5所示：圖5 CZT算法原理圖CZT算法細化頻譜效果如圖6

10、所示，第一幅圖是直接利用FFT變換后的頻譜圖，第二幅圖是利用CZT變換后的細化頻譜圖。圖6 CZT細化頻譜效果圖在對嘯叫信號進行頻域分析時，如果使用CZT對整個頻域進行頻譜分析，那么需要N*M次復乘，（N-1）M次復加，運算量非常大。按照CZT算法頻率分辨率的公式，其中為整個頻帶范圍，要想提高分辨率，只能通過增加頻率采樣點數M來實現，而嘯叫檢測系統要求的頻率分辨率又很高，需要的M值就會很大，使運算量大大增加。6.1.3 頻譜分析方案設計綜上所述，F(xiàn)FT算法頻率分辨率太低，達不到系統設計的要求，同時CZT算法運算量又太大。綜合考慮FFT算法和CZT算法的優缺點，我們采用一個折中的辦法：先利用FF

11、T算法對整個頻域進行粗分析，一旦檢測到疑似聲反饋頻率點存在，就利用設定CZT算法的和，其中，然后對頻帶范圍進行頻譜細化分析，如圖7所示。這種算法在保證較高頻率分辨率的同時減小了CZT算法的運算量,綜合性能較好。圖7 FFT+CZT算法示意圖7、 聲反饋抑制算法實現7.1 方案簡述本實驗采用參數可調的IIR陷波器來消除聲反饋頻點的自激嘯叫。陷波器實質是一種帶阻濾波器，它的阻帶很窄，近似于一個特定的頻點，因此又稱為點阻濾波器。當聲反饋檢判算法檢測到一個聲反饋頻點，就設計一個中心頻率為該頻點的陷波器對其進行抑制。 圖8 陷波器頻率特性圖7.2 陷波器設計數字陷波濾波器的設計要從濾波器的類型、模擬濾波

12、器的設計準則以及模擬濾波器到數字濾波器的映射方法三個方面來考慮。陷波器的設計可以選用有限沖擊響應FIR（Finite Impulse Response）濾波器或者無限沖擊響應IIR（Infinite Impulse Response）濾波器。先比較一下兩者的優缺點：FIR濾波器有嚴格線性相位，穩定，適合定點DSP實現等優點，但同時它運算量太大且頻率選擇性不高；相比之下，IIR濾波器有良好的頻率選擇性，在相同的技術指標下，可用比FTR濾波器少得多的階數實現要求，計算量小，有利于陷波器設計的實時性。綜合考慮兩類濾波器的優缺點，我們最終選用采用IIR濾波器設計陷波器。IIR濾波器設計的基本步驟：第一

13、，將數字濾波器技術指標，比如通帶截止頻率，阻帶截止頻率等，轉換成對應的模擬濾波器技術指標；第二，設計模擬濾波器使其滿足上述技術指標；第三，將設計出的模擬濾波器系統函數 按某種方法轉換成數字濾波器的系統函數。在整個設計過程中存在著兩種不同的變換：一是頻帶變換，即將低通濾波器變換成高通、帶通、帶阻濾波器：二是變換域變換，即將模擬濾波器變換成數字濾波器。根據這兩種變換的先后順序，引出以模擬濾波器為基礎的兩種設計方法7，如圖9和10所示。圖9 IIR數字濾波器設計方法1圖10 IIR數字濾波器設計方法2模擬低通濾波器幾種常見的類型有貝塞爾濾波器、巴特沃思濾波器、切比雪夫I型、II型和橢圓濾波器。它們的

14、性能比較如表1所示。表1 五類模擬低通濾波器性能對比圖從模擬濾波器到數字濾波器，有兩種常用的映射方法：脈沖響應不變法和雙線性變換法。脈沖響應不變法是從濾波器的脈沖響應出發，使數字濾波器的單位脈沖響應h(n)模仿模擬濾波器的沖擊響應。只有當模擬濾波器的頻率響應是帶限的，且?guī)抻谡郫B頻率以內，才能使數字濾波器的頻率響應在折疊頻率以內重現模擬濾波器的頻率響應，保證不產生頻率失真。脈沖響應不變法最大的缺點是有頻率響應的混疊現象，因此只適用于限帶的模擬濾波器，比如衰減特性很好的帶通和帶阻濾波器，而不適用于高通和帶阻濾波器，所以本文采用雙線性變換法。雙線性變換法的基本原理：它是使數字濾波器的頻率響應模仿模

15、擬濾波器頻率響應的一種濾波器設計方法。雙線性變換法把整個s平面映射到整個z平面，s平面的左半平面映射到z平面的單位圓內，s平面的右半平面映射到z平面的單位圓外，s平面的虛軸映射到z平面的單位圓上。這樣就使s平面與z平面是一一對應的關系，它克服了多值映射頻譜混疊的缺點，同時也滿足了因果穩定的模擬濾波器能夠變換成因果穩定的數字濾波器的要求。用雙線性變換法設計IIR數字濾波器的設計步驟是：（1）確定參數T。雙線性變換法中的參數T的選擇和最終設計出的數字濾波器無關，因此可以取實際關系中的值，也可以為設計簡單起見，取T=2。由于參數T的取值會影響計算精度，所以一般地說，使左右比較適當，不宜取太大或太小的

16、數值。（2）將數字濾波器的邊界頻率、轉換為模擬濾波器的邊界頻率、，轉換公式為，。（3） 按照模擬濾波器技術指標，設計模擬濾波器。（4）用雙線性變換法將模擬濾波器變換成數字濾波器，即本課題中采用雙線性變換設計二階IIR數字陷波器的步驟，假設二階模擬陷波器的傳輸函數為 （5）其中B為3dB帶寬。用雙線性變換，可以得到二階數字濾波器的傳輸函數為： (6)令： 則上式可改為： （7）根據雙線性變換法中數字頻率與模擬頻率的對應關系有： （8）則求得IIR陷波器差分方程系數如下： （9） （10）二階 IIR 數字陷波器通過離散時間系統來實現，用差分方程描述如下： （11）四、實驗過程及結果分析該實驗在m

17、atlab下完成，對IIR濾波器設計全過程中的各個步驟，Matlab都提供了相應的工具箱函數，使IIR數字濾波器設計變得非常簡單。IIR數字濾波器的設計步驟和所用的工具箱函數如圖11所示。圖11 IIR數字濾波器設計步驟流程圖1、運行算法程序，給出如下結果：嘯叫時語音信號的時域波形圖嘯叫時語音信號的頻譜圖嘯叫抑制后的時域波形圖嘯叫抑制后的頻譜圖2、對上述結果進行分析，說明濾波后的結果。附錄：fs = 10000; %設置采樣頻率N = fs * 58; %設置信息長度% 讀入音頻 x,fs= wavread(yuyin1.wav,N); %將音頻輸入到程序中%顯示語音信號時域波形figure(

18、1);subplot(2,1,1);plot(x);xlabel(n);ylabel(幅度/ V);title(帶嘯叫的語音信號時域波形);%顯示語音信號x的頻譜；n=0:1:N-1;f=n*fs/N; %頻譜圖中的頻率軸temp=fft(x,N); %對語音信號x作fft 變換mag=abs(temp); %求功率譜figure(2);subplot(2,1,1); plot(f(1:N/2),mag(1:N/2); %畫語音信號 x的頻率譜title(帶嘯叫的語音信號頻譜);xlabel(頻率/Hz);ylabel(幅度); axis(0,6000,0,10000); grid on;%對

19、嘯叫點進行檢測maxs index=max(mag(1:N/2); %找出所有頻點中幅值最大的點A=f(index);%利用CZT做細化頻譜分析f1 =A-512; f2 =A+512; %細化頻率范圍Fs=1000;m=1024;w=exp(-j*2*pi*(f2-f1)/(m*Fs);a = exp(j*2*pi*f1/Fs);z = czt(x,m,w,a);fz = (0:length(z)-1)*(f2-f1)/length(z) + f1;figure(4);plot(fz,abs(z); axis(f1 f2 0 10000);xlabel(Hz); ylabel(Magnitude);title(CZT 細化頻譜圖);maxs index=max(abs(z);B=fz(index) %從聲卡播放x數組，聽到帶有嘯叫的語音sound(x,fs); %設計陷波器%模擬指標 阻帶下截止頻率fs1=A-200, 阻帶上截止頻率fs1=A+200,阻帶最小衰減as=50db% 通帶下截止頻率fp1=A-300, 通帶上截止頻率fp2=A+300,阻帶最小衰減ap=0.1dbrp=0.1; %通帶衰減dBrs=50; %阻帶衰減dBwp1=B-1500;wp2=B+1500;ws1=B-1600;ws2=B+1600
