1、200t/h 反滲透裝置 技術方案 4/6/2020 技術方案 目錄1 總則2 設計條件3供貨范圍4工藝系統 簡述5儀表與控制系統6設計原則與標準7消耗計算8設備規范和技術參數說明9工作范圍和技術文件10性能保證11技術服務12包裝、運輸、保管13備品備件清單14 附錄一總 則1、本次項目為 200m3h 反滲透脫鹽水裝置工程。2、本裝置項目設計根據建設方水質分析采用“預處理+反滲透”的處理工藝，具體為原水通過原水調溫加壓后進入多介質過濾器 （ 處理規模為 280 m3h， 6 臺機組 5用 1 備） ，然后進入 反滲透脫鹽處理 （ 處理規模為 200m3h， 2 套機組并聯使用 ）后外輸到使

2、用點。本方案書包括 系統預處理、反滲透以及相應輔助系統的工藝和電氣、設計、供貨、結構、性能、安裝和試 驗等方面的交鑰匙工程。3、本裝置設計產品水流量為 200 噸小時，4 、本方案書的技術要求符合建設方水質要求，提供的設備是符合相關的國際、國內工業標 準的優質產品。5、本方案要求的標準如與建設方所執行的標準發生矛盾時，按較高標準執行。6、在設備運輸、安裝過程以及運行一年以內，如發生制造質量問題，由承攬方免費修理或 更換；若因保管不當使設備損傷，承攬方將協助解決有關問題，做好技術服務工作。7、承攬方對供貨范圍內的水處理系統 （ 含輔助系統和設備 ） 的總體性能負有全責，完全達到 設計要求和滿足運

3、行需要。8、承攬方提供的文件，包括圖紙、計算、說明、使用手冊等，均應使用國際單位制。所有 文件、工程圖紙及相互通訊，均應使用中文。二設計條件1、設計水源：地下水，具體參數如下：YD:LJD:LCI LSD:L電導率： 1550us/cm2、設計水溫：反滲透系統 25 ± 2C3、進水水量： >280m3 h4、產水要求：系統出力：大于 200m3 h5、運行條件F 、I u I > 、 r、.> r f 、）1.1 5 1、布置方式： 室內布置52、電源1）動力電源： 380V 220V AC 三相四線2 ）儀表電源： 220V AC 50Hz5 3、通訊信號1）模

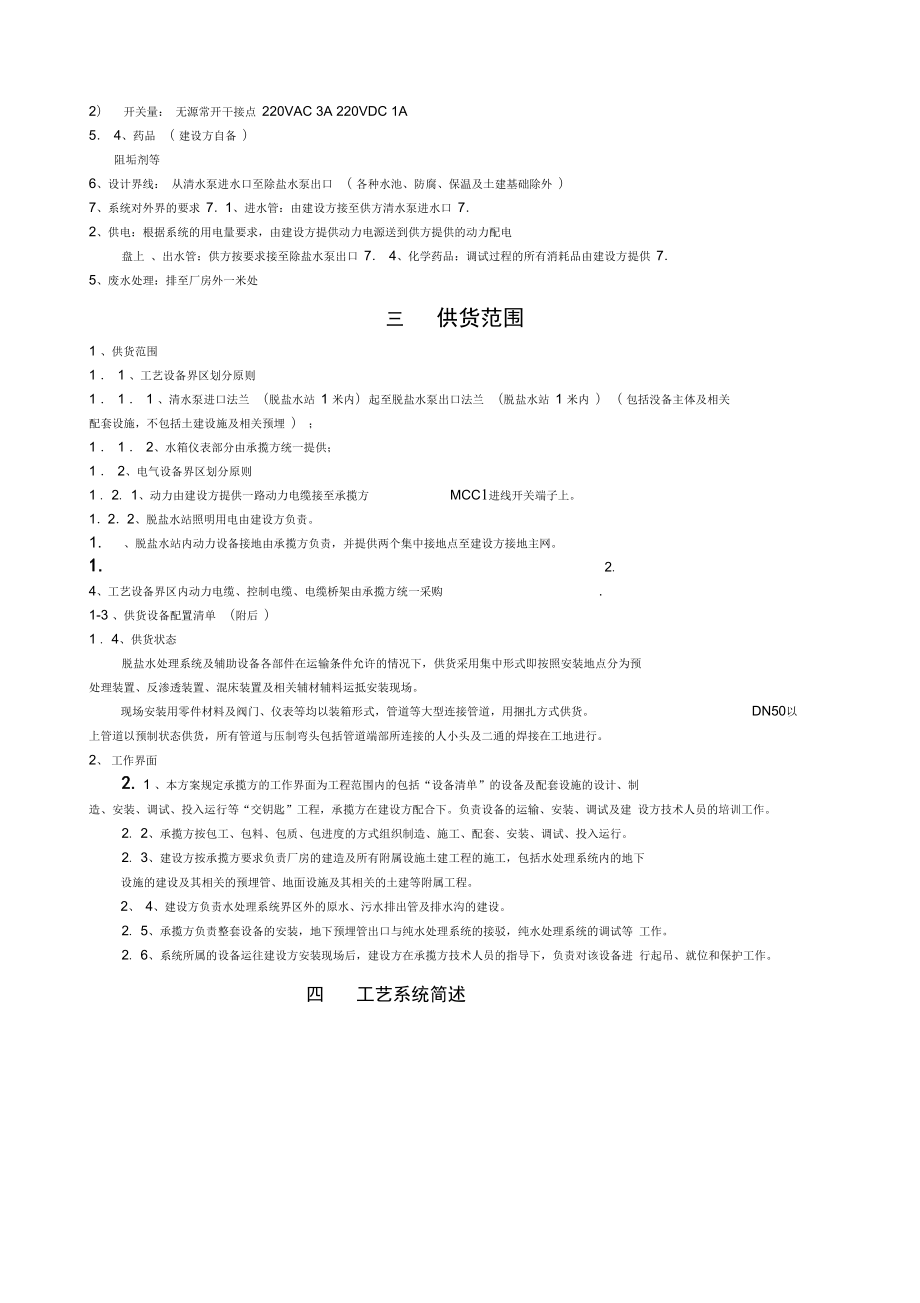

4、擬量：4 20mA DC 標準信號2）開關量： 無源常開干接點 220VAC 3A 220VDC 1A5 4、藥品 （ 建設方自備 ）阻垢劑等6、設計界線： 從清水泵進水口至除鹽水泵出口 （ 各種水池、防腐、保溫及土建基礎除外 ）7、系統對外界的要求 71、進水管：由建設方接至供方清水泵進水口 7 2、供電：根據系統的用電量要求，由建設方提供動力電源送到供方提供的動力配電盤上 、出水管：供方按要求接至除鹽水泵出口 7 4、化學藥品：調試過程的所有消耗品由建設方提供 7 5、廢水處理：排至廠房外一米處三 供貨范圍1 、供貨范圍1 1 、工藝設備界區劃分原則1 1 1 、清水泵進口法蘭 （脫鹽水站

5、 1 米內）起至脫鹽水泵出口法蘭 （脫鹽水站 1 米內 ）（ 包括沒備主體及相關 配套設施，不包括土建設施及相關預埋 ） ；1 1 2、水箱儀表部分由承攬方統一提供；1 2、電氣設備界區劃分原則1 . 2. 1、動力由建設方提供一路動力電纜接至承攬方MCC1進線開關端子上。122、脫鹽水站照明用電由建設方負責。1. 、脫鹽水站內動力設備接地由承攬方負責，并提供兩個集中接地點至建設方接地主網。1. 2. 4、工藝設備界區內動力電纜、控制電纜、電纜橋架由承攬方統一采購.1-3 、供貨設備配置清單 （附后 ）1 . 4、供貨狀態脫鹽水處理系統及輔助設備各部件在運輸條件允許的情況下，供貨采用集中形式即

6、按照安裝地點分為預 處理裝置、反滲透裝置、混床裝置及相關輔材輔料運抵安裝現場。現場安裝用零件材料及閥門、儀表等均以裝箱形式，管道等大型連接管道，用捆扎方式供貨。DN50以上管道以預制狀態供貨，所有管道與壓制彎頭包括管道端部所連接的人小頭及二通的焊接在工地進行。2、工作界面2. 1 、本方案規定承攬方的工作界面為工程范圍內的包括“設備清單”的設備及配套設施的設計、制 造、安裝、調試、投入運行等“交鑰匙”工程，承攬方在建設方配合下。負責設備的運輸、安裝、調試及建 設方技術人員的培訓工作。2. 2、承攬方按包工、包料、包質、包進度的方式組織制造、施工、配套、安裝、調試、投入運行。2. 3、建設方按承

7、攬方要求負責廠房的建造及所有附屬設施土建工程的施工，包括水處理系統內的地下 設施的建設及其相關的預埋管、地面設施及其相關的土建等附屬工程。2、 4、建設方負責水處理系統界區外的原水、污水排出管及排水溝的建設。2. 5、承攬方負責整套設備的安裝，地下預埋管出口與純水處理系統的接駁，純水處理系統的調試等 工作。2. 6、系統所屬的設備運往建設方安裝現場后，建設方在承攬方技術人員的指導下，負責對該設備進 行起吊、就位和保護工作。四 工藝系統簡述1、工藝流程簡述 因原水為地下水源，具有總含鹽量偏高的特征，不宜直接作為工藝用水。因此，必須對該原水進行脫鹽 處理。常規的離子交換水處理，盡管其初期投資低，但

8、其運行成本高，且再生酸堿廢液排放量大，造成環境 污染。因此，本項目選用先進、成熟、出水水質穩定、系統運行穩定的反滲透脫鹽裝置作為系統的主脫鹽設 備。系統運行費用低、易于實現自動化。低廉的運行成本能夠在系統投運后2 年內補償回初期投資的高出部分。因此，反滲透水處理系統具有很好的經濟性。根據工藝要求，反滲透的出水尚未達到用水的要求，所以，在反滲透裝置之后，設置混床離子交換器， 其出水水質完全滿足建設方對純水產水水質的要求。由于反滲透裝置脫除了原水中約99的鹽份，所以后處理脫鹽裝置的工作負荷很小。為保證關鍵設備反滲透裝置的長期可靠穩定運行，則必須設置預處理系統，滿足反滲透膜（RO） 進水指標：濁度v

9、INTU SDI<4。預處理系統由多介質過濾器相關輔助設備組成。反滲透脫鹽的水處理系統簡藝流程如下 ：絮凝裝置 阻垢裝置原水池（含調溫裝置）一原水泵一-多介質過濾器一 -5um保安過濾器一反滲透膜脫鹽系統一脫碳器一 中間水池一中間水泵一使用點2、系統主要設備功能簡述 原水進入反滲透膜后，隨著水和少量離子不斷的透過反滲透膜進入淡水側，濃水側各類離子、懸浮物及 有機物的濃度不斷升高，當各類物質的濃度升高后，再加上反滲透膜表面的濃度極化，就會產生許多問題， 反滲透設備在運行過程中需要解決以下幾個問題： 結垢 結垢就是水中各類鹽的含量在達到其飽和溶解度后，從水中結晶析出，并且以容器為 晶核，使得

10、在容器表面形成一層結晶的現象。如果在反滲透膜表面形成一層垢，很明顯會 嚴重影響反滲透膜的性能，并且垢的存在還會減小反滲透膜內的水流通道。因此，在反滲 透系統設計時，必須采取必要的措施，防止在反滲透系統內的結垢現象發生。堵塞 進入反滲透系統的水中不可避免地會含有：懸浮物及有機物，由于反滲透膜的孔徑約 為 10A 左右，水中的懸浮物濃度增加后再加上有可能從水中析出的以懸浮物形式存在的晶 體，使得反滲透膜非常容易被堵塞，因此，在反滲透系統設計時，必須采取必要的措施， 防止在反滲透系統內的堵塞現象發生。對膜的化學侵蝕 由于反滲透膜是采用高分子有機復合材料制成，具有較好的化學穩性，但仍有一些物 質可能會

11、對反滲透膜造成化學侵蝕，如游離氯等強氧化劑，根據水質分析報告顯示，原水 中氧化性物質可以不予考慮。水溫反滲透膜的性能參數與水溫有密切的關系，當溫度升高或降低 1C,反滲透膜的水通 量人致增減。反滲透設備的預處理設備的功能就是去除原水中對反滲透膜有損傷物質， 還需要防止結垢、堵塞等現象發生，盡可能地使原水更有利于反滲透設備的處理，保護反 滲透設施能正常安全地運行， 為了解決以上四個方面的問題，設置如下主設備 。21、原水池 （建設方自備 ）和原水泵為水處理系統提供穩定的壓力和水 量。設計1臺300m3的原水池，采用鋼結構，也可以 砼結構。另外設 置3臺原水泵，其中2用1備，每臺原水泵 正常岀力為

12、150m3/h,揚程。22、原水溫度調節 加熱 裝置1C,其產水量大致增減加熱器的作用是使原水維持在一定的溫度范圍之內，以利于保證反滲透系統岀力的穩定。由于反滲透系 統的岀力受進水水溫的變化影響較大，在進水壓力穩定的條件下，水溫每變化為了彌補因冬季水溫較低而致使反滲透系統產水水量的下降，應加熱進水使其維持在20 C左右，否則冬季出力會下降，影響正常供水。該裝置采用自動溫度控制方式對原水溫度進行調控，當溫度低于設定標準值時，通過 蒸汽于原水混合使進水溫度升高到設定值，從而保證了反滲透裝置的正常工作。23、多介質過濾器 該系統是對原水中懸浮物、顆粒物及膠體等物質進行去除，同時對原水中的濁度、色 度

13、起到降低作用。該設備將是我們公司針對貴公司水質特點而專門設計的，它完全可以濾 除經原水帶來的顆粒雜質等。該系統要求總進水量為 280m3/ h。經多介質過濾器過濾后降低進水的人顆粒物、濁度、膠體、：懸浮 物等雜質，滿足 RO進水的SDI（污染指數） 4。多介質過濾是一種先進的微絮凝過濾方式，提供的多介質過濾器含有材質各異的多層過濾介質，完全 能濾除不溶于水中的各種雜質，保證 SDI值不大于4,是后級RO的強有力保護屏。能更好的去除水中的懸浮 物或非溶解性粒子 （ 氧化物、濁度、顆粒物等 ） ，具有低成本，操作維護、管理方便等特點，特別是在降低原 水中的濁度、污染指數等方面具有很好的效果。2 4

14、、羅茨風機 本設備提供充足的壓縮空氣，用于多介質過濾器反沖洗時的空氣擦洗。在多介質過濾器運行過程中，其 濾料表面會粘附大量的雜質，甚至造成濾料結成泥球。若只用水進行沖洗很難奏效；而采用壓縮空氣進行鼓 泡擦洗，同時借助水的作用，則很容易將濾料表面粘附的雜質或泥球剝落或打散， 然后由水流帶出，從而提高多介質過濾器反沖洗的效果。同時也作為混床樹脂混合使用。25、濃水池 （ 建設方白備 ） 設置該水池的目的是貯存用于過濾器反沖洗用的水。該水池的水源采用反滲透的濃水，因為反滲透的濃 水只不過含鹽高些，但水質較原水好得多，此種設計可節約系統用水，降低運行成本。濃水池的容積至少按 1臺過濾器反沖洗一次的量來

15、考慮，所以設計 1個濃水池的容積為 200m3o該水池 既可以采用鋼結構。也可以采用砼結構。26、反洗水泵 其作用是為了多介質過濾器反沖洗提供充足的水量。多介質過濾器的反沖洗用水量較大，但所需的揚 程低，因此本系統單獨設置 1臺沖洗泵，岀力為 240m3/ h，揚程為0 . 175MPa的反沖洗泵。2. 7、絮凝劑（PAC）投加裝置 該系統采用的是計量投加絮凝劑。投加絮凝劑的目的是將水中細微的膠體、懸浮顆粒 物，甚至大分子有機物通過電性中和、團聚、橋架、掃卷作用，使之形成大顆粒狀的懸浮 物（礬花） ，使其在多介質過濾器中濾除掉。因系統原水含有懸浮物、有機物和膠體等雜 質。這些雜質往往帶有一定量

16、的同性電荷，它們相互排斥，難以自動聚集成大顆粒。絮凝 劑PAC聚合氯化鋁）是長鏈的高分子聚合物，在水中可形成帶電荷的 Alx（0H）y 3X-y長鏈多功 能基團，它具有壓縮膠體雙電層的作用，同時對異性電荷也可以起到中和的作用，而且每 一個基團都可以吸附水中分散的懸浮物、有機物、膠體等小顆粒雜質，使其凝聚成大顆粒 的礬花，以便通過多介質過濾器將其除去。絮凝劑投加裝置由計量投加泵、計量箱、攪拌 裝置等組成。、阻垢劑投加裝置 阻垢劑加藥裝置的作用是在預處理后的原水進入反滲透之前，加入高效率的專用阻垢劑，以防止反滲透 濃水側產生結垢。反滲透的工作過程是原水在膜的一側從一端流向另一端，水分子透過膜表面，

17、從原水側到達另一側，而 無機鹽離子就留在原來的一側。隨著原水的流程逐漸增長，水分子不斷從原水中取走，留在原水中的含鹽量 逐步增大，即原水逐步得到濃縮，而最終成為濃水，從裝置中排岀。濃水受濃縮后各種離子濃度將成倍增 加。自然水源中 Ca2+、 Mg2+、 Ba2+、 Sr 2+、 HC03-、 S042-、 Si0 2等傾向于產生結垢的離子濃度積一般都小于其平衡 常數，所以不會有結垢出現，但經濃縮后，各種離子的濃度積都有可能大大超過平衡常數，因此會產生嚴重 的結垢。判斷水結垢的標準是：對于碳酸鹽垢以朗格利爾 （LSI） 為基準；當 LSI<0 時不結垢， LSI>0 時結垢； 對于硫

18、酸鹽垢，是以飽和指數來確定的，水中陽、陰離子的濃度積與飽和平衡常數的比值即為飽和指 數。當飽和指數小于 1 時不結垢，反之就會結垢。本系統方案一設計采用進口的復合阻垢劑方能達到較好的阻垢效果，它可以提高水中的難溶物質的飽和 度，同時能夠屏蔽 BaS04 的結構傾向，它具有以下功能：抑制析出作用分散作用晶格扭曲作用絡合作用 采用該種阻垢劑后，具體阻垢能力表現如下：* LSI可以由負值提高至*BaS04的飽和指數可達160 倍*SrS04的飽和指數可達12倍*CaF2的飽和指數可達 120 倍*Si02的飽和指數最大可達 2 倍另一種好處是經常受到人們忽視的：即此阻垢劑是低磷的有機復合物，排放之后

19、，不會對自然水體產生 富營養化的影響，是綠色環保型產品。2 9、 5um 保安過濾器 在本系統中，保安過濾器是去除：懸浮物的最后保障，如懸浮物濃度過高，容易堵塞反滲透膜，由于反 滲透膜的厚度約為 10 微米左右，如懸浮物的粒徑過大，在懸浮物高速經過膜表面時，極易劃傷反滲透膜表 面的脫鹽表皮層。因此必須保證沒有大顆粒的懸浮物進入反滲透膜。本工程采用的微孔膜過濾，其過濾機理 是機械攔截，也就是說能保證攔截大于標稱過濾精度粒徑的懸浮物，從而能保護反滲透膜不被大顆粒的懸浮 物傷害，同時也降低了反滲透膜被堵塞的可能性，因此該過濾器又被稱為保安過濾器。根據反滲透膜生產廠家的測定，采用過濾精度為5um的保安

20、過濾器，就能保證反滲透膜不被大顆粒的懸浮物傷害。反滲透裝置配置 2臺通過能力為280m3/ h的5 u m保安過濾器，以防大顆粒進入高壓泵及反滲透膜。 保安過濾器的外殼采用不銹鋼，內裝精度 5 u m 濾芯。在正常工作情況下可維持 3-6 個月左右的使用壽命， 當大于設定的壓差（通常為0 . 07-0 . 1MPa）時應當更換。210、反滲透膜脫鹽系統 反滲透裝置是用足夠的壓力使溶液中的溶劑（一般是水 ）通過反滲透膜 （或稱半透膜 ）而分離出來，因為這個過程和自然滲透的方向相反，因此稱為反滲透。經過反滲透處理，使水中雜質的含量降低，提高水質的純 度，其脫鹽率可達到 99以上，并能將水中大部分的

21、細菌，膠體及大分子量的有機物去除。反滲透法能適應各類含鹽量的原水，尤其是在高含鹽量的水處理工程中，能獲得很好的技術經濟效益。 反滲透法的脫鹽率高，回收率高，運行穩定，占地面積小，操作簡便，過去由于反滲透設施價格較高。阻礙 了反滲透設備的推廣使用，但近兩年以來，反滲透設施的價格不斷下降，使得反滲透設備廣泛使用在各類除 鹽水處理工程中，由于反滲透設備在除鹽的同時，也將大部分細菌、膠體及大分子量的有機物去除，因此在 高純水的制取過程中，反滲透設備更是不可缺少的。反滲透膜脫鹽系統的配置一套化學清洗系統。主要用途是在反滲透膜面被污染時，用來對反滲透系統進 行化學清洗的，同時在正常運轉時，用來進行沖洗，將

22、膜表面的一些沉積物沖掉，并使被壓密實的膜恢復，恢復膜的性能，提高產水量，并能延長膜的壽命。R0裝置由4臺高壓泵及2套岀力100m3/h的R0膜組件組成。反滲透膜均采用世界上最先進的低壓復合膜，單根膜脫鹽率達99. 6%。當系統設計溫度為 25C時，考慮到原水水質變化以及膜的使用壽命等因素，我公司將在本項目中提供228只R0膜元件，安裝在 38根FRP的壓力容器內，2套機組，成12 : 7排列。R0系統同收率往75%以上，系統脫鹽率不小于98%。在本項目中，考慮到設備的節能、運行壓力、膜的透過率、膜的脫鹽率、出水的含鹽量等因素，我公司 采用美國陶氏公司的 8”反滲透膜。在RO裝置停運時，用產品水

23、自動沖洗、擠排膜和不銹鋼管道中的高TDS殘水，使停運膜完個浸泡住淡水中，可以防止膜的自然滲透造成的膜損傷，去污除垢，使裝置和RO膜得有效保養。RO 裝置的化學清洗裝置，此裝置由一個清洗洗箱、清洗泵及連接管件組成，當膜組件受污染時，可以 用它進行RO系統的化學清洗。 反滲透膜在使用過程中，由于各種因素的影響，不可避免地會有結垢現象或受污染，只不過是程度不 同而已。清洗系統的功能就是當反滲透膜出現結垢現象或受污染而導致性能下降，就必須根據情況采用相應 化學藥品進行清洗處理。清洗時，是將藥液不斷地送入容器內，對反滲透膜進行清洗，清洗后的清洗液又回到清洗水池，不斷循 環，為了防止被清洗下來的以懸浮物物

24、質在循環時損傷反滲透膜，因此增加一臺清洗保安過濾器，保護反滲 透膜不被損傷。 反滲透膜在使用過程中，由于各種因素的影響，不可避免地會有膜表面沉積的現象，只不過是程度 不同而已。同時，由于反滲透膜在正常工作時是處在高壓狀態下，膜會被壓縮變形。如果長期這樣，就會產 生塑性形變，即膜被壓密實，且不能恢復，導致膜的性能下降，清洗系統的功能就是定時對反滲透膜進行低 壓沖洗，將膜表面的沉積沖走，同時充分利用時間，讓被壓縮的膜恢復，延長膜的使用期限，并且在系統長 時間停止運行時，向系統內輸送保護液。211、中間水池 （建設方自備 ）、脫碳塔 反滲透產水帶有一定的壓力，可以自行進入中間水池暫存，其作用是使反滲

25、透的產水側承受較低的壓 力，避免反滲透膜受到背壓而導致不可恢復的損壞，同時緩沖由于后級離子交換系統閥門切換時造成的壓力 波動，并可通過中間水池的液位控制反滲透裝置的啟、停運行。系統設置1臺容積為200m3的中間水池，采用鋼結構 （也可采用砼結構），內涂環氧防腐。由丁原水堿度 較高，經計算后需要在反滲透之后增加一套脫碳塔，使堿度轉化為二氧化碳后通過鼓風脫碳去除。212、中間水泵中間水泵的作用是為后續水處理系統提供穩定的壓力和流量。本系統配置3臺中間水泵，其中 2用1備，每臺中間水泵正常岀力為 120m3/h，揚程為。3、工藝控制系統3 1 、控制方式、控制水平純水系統設置PLC,能實現局部自動（

26、RO自動和泵與水池液位的連鎖啟停 ）操作，預處理、反洗和混床再 生采用手動控制。3. 2、RO高壓泵保護系統每臺RO高壓泵進岀口都裝有低壓和高壓保護開關，當供水量不足，使高壓泵入口的水壓低于某一設定 值時，自動發岀信號停止高壓泵，保護高壓泵不在空轉情況下運行。當因其它的原因誤操作，使高壓泵的岀 口壓力超過某設定值時，自動發岀信號停止高壓泵，保護系統不在高壓下工作。以上均由交流接觸器自動完 成控制。3. 3、RO啟停保護當RO投入運行時，為了防止高壓泵突然起動升壓產生對RO膜元什的高壓沖擊，破壞反滲透膜，在每組RO裝置的每臺高壓泵岀口至 RO膜組件之間都設置一個慢開閥門，使膜元件逐漸升壓至一定的

27、壓力。在RO停止使用時，自動打開濃水排放閥，自動沖洗23min左右，停止備用。五 儀表與控制系統1、系統控制1.1、概述 脫鹽控制系統采用可編程序控制器進行數據采集和系統控制。控制系統能對整個系統進行集中監視、管理、自動順序控制，并可實現遠方手動操作采用CRT操作站作為操作員的人機接口站，通過畫面和鼠標器對整個水處理系統進行檢測控 制，所有運行參數、報警信號、自診斷紀錄均能打印紀錄。對泵和電動門等被控對象除了在 CRTh遙控外，還能在就地操作盤上的控制開關或電動裝置上 的按鈕進行就地控制，就地控制時仍據有連鎖；使用國際通用工控卡，便于與其他系統連接。12、控制系統的功能 本控制系統中，程序的任

28、務主要是針對于反滲透系統程序控制及其它泵與液位的聯鎖。控制 系統中的可編程序控制器通過現場反饋來的信號，對反滲透系統的啟動、停運、高低壓保護及系 統保護實現自動。泵與液位的聯鎖及參與反滲透運行的信號，對于實現反滲透的自動有著不可缺 少的作用。13、系統的自診斷功能 系統的自診斷功能是在可編程序控制器的診斷功能的基礎上，結合承攬方的經驗實現的，系 統的自診斷功能提供系統的故障信息和維修指導，以及系統易耗件失效更換的報警，對于系統的 維護及維修起了重要的輔助作用。2、主要控制回路21、多介質過濾器的控制 多介質過濾器反洗啟動由壓力差控制，其運行、退出、進氣擦洗、進水反洗、投運都是通過 人工開閉閥門

29、實現的。壓力差可由人工觀察并記錄。2. 2、反滲透系統（R0）控制R0系統除程序控制外還設置一塊就地儀表盤和一塊就地操作盤，在就地盤上可讀岀R0的有關工藝參數，以及能在就地操作盤上啟停R0進水高壓泵及相關的自動閥門。2. 3、高壓泵的保護系統.R0裝置的高壓泵進岀口裝有低壓和高壓保護開關。當供水量不足使高壓泵入口的水壓低于某一設定值（ 正常為，會自動發岀信號停止高壓泵運行，保護高壓泵不在空轉情況下工作。當系統因其它的原因或誤操 作，使高壓泵的岀口壓力超過某設定值時，高壓泵岀口壓力保護會自動切斷高壓泵供電，保護系統設備不受 損害。2 . 4、R0啟停保護當R0投入運行時，為了防止高壓泵突然啟動升

30、壓，產生對R0膜元件的高壓沖擊破壞反滲透膜，在R0裝置的高壓泵岀口至 R0膜組件間設置一個慢開閥門，使膜元件逐漸升壓至一定的壓力。在R0停止使用時，打開濃水端排放閥，用 R0產品水對R0膜組件自動沖洗2-3rain左右，以避免濃水中的高濃度鹽類在R0膜表面沉積結垢而影響膜的性能，然后自動停止沖洗。3 、控制系統配置3 1 、硬件控制系統硬件組成包括 1套可編程控制器和 CRT操作站構成的控制網絡。可編程控制器采用性能可靠、 廣泛應用于工業控制領域的產品。32、軟件控制系統軟件組成為： 可編程控制器應用軟件：運行于可編程控制器，實現控制功能。 監控軟件 :運行于CRT操作站，實現控制功能、畫面功

31、能、報表功能、歷史數據存儲功能等。4、控制系統功能描述4 1 、數據采集 采集整個裝置的重要工藝參數、設備運行狀態等重要數據。42、聯鎖、報警 對非正常的工藝參數和設備的運行狀態聲光報警，岀現危險和異常狀態對設備進行聯鎖保護。4 3 、手動控制。，系統可以實現手動和自動的切換，在非正常運行狀態下，對每臺泵設備和控制閥可以進行手動控制。4 4、電儀控制一體化 電氣設備和工藝過程的控制由一個控制系統完成，提高系統的完整性和可靠性。5、儀表51、概述 現場儀表包括壓力、液位、流量和控制閥，分析儀表有電導率等檢測儀表。52、儀表選型 現場儀表的選型原則是滿足工藝要求、質量可靠。6、電氣6 1、供配電

32、( 由建設方提供 )中央水處理站用電設備電壓等級為 380 / 220vAc。車間內設動力配電中心。動力柜推薦采用全封閉抽屜 式型式。動力中心向全車間動力設備供電。車間動力按一級負荷考慮。62、電氣設備控制 電動機采用自動手動兩種操作方式，同時電氣設備具有故障報警等功能。6 3、防雷與接地 防雷：遵循有關規程、規范進行設計。 接地：根據有關規程、規范、所有需要保護接地的電氣設備均可靠性接入相應的接地系 統，主要包括配電裝置等。六 設計原則和標準1、設計原則(1) 因設備布置在潮濕的場所，因此，設備必須具有較好的防腐能力。(2) 設備技術應該是先進的、可靠的。(3) 系統具備連續運轉能力。(4)

33、 RO裝置回收率；75%。2、設計標準21、設備制造和材料符合下列標準和規定的最新版本的要求a) GBl50 鋼制壓力容器b) JB2932 水處理設備制造技術條件c) HGJ32 橡膠襯里化工設備d) 壓力容器安全技術監察規程2 . 2、進口設備的制造工藝和材料符合美國機械工程師協會(ASME)和美國材料試驗學會 (ASTM的工業法規中涉及的標準或相當標準。23、對外接口法蘭符合下列要求a) JB T74-94 管路法蘭技術條件b) JB T74-94 管路法蘭類型c) JB /T81. 94凸面板式平焊鋼制法蘭d) JB T87-94 管法蘭用石棉橡膠墊片2 4 、襯里鋼管和管件符合下列標

34、準的最新版本的規定要求a) HG21501 襯膠鋼管和管件b) HG20538 襯塑(PP、PE、PVC)鋼管和管件25、設備外部管路的設計符合 DLT5054。 1996火力發電廠汽水管道設計技術規定 現行最新版本的 規定要求。2 6、當上述規范或標準對某些專用材料不適合時，則采用材料生產廠的標準，供方提供反滲透膜所遵 循的設計導則及設計和運行標準計算書。3、驗收標準(ASTM)的工業法3. 1、進口設備的制造工藝和材料符合美國機械工程師協會(ASME)和美國材料試驗學會規中涉及的標準或相當標準。3. 2、國產設備的制造安裝、檢驗、驗收符合下列標準和規程的要求。JB2932-86 水處理設備

35、制造技術條件 壓力容器安全技術監察規程GBl50-98 鋼制壓力容器 GB4730-94 壓力容器無損探傷DL543-94 電廠用水處理設備質量檢驗標準 CDl30A16-85 橡膠襯里設備技術條件GB5575-85 化工設備襯里用末硫化橡膠板ZBJ98003-87 水處理設備油漆、包裝技術條件DL / T5068 1996火力發電廠化學設計技術規范DLJ58 1 8電力建設施工及驗收技術規范JB2880 鋼制焊接常壓容器技術條件HGJ32-90 橡膠襯里化工設備JB2532-80 壓力容器油漆、包裝、運輸3. 3、襯里鋼管和管件符合下列標準和規程的最新版本的要求HG21501 93襯塑鋼管和

36、管件HGJ34-90化工設備、管道外防腐設計條件3. 4、接口法蘭及其它符合下列要求GBll3-9128 鋼制管法蘭JBll57 . 1164壓力容器法蘭標準GB9845 鋼制攪拌器形式及參數GBl2224 鋼制閥門一般要求GBl047 管子和管路附件的公稱通徑JB3366 電站設備自動化裝置通用技術條件計量泵采用美國石油協會標準AP1676及GB7783計量泵試驗方法3. 5、當上述規范或標準對某些專用材料不適合時，也可通過買方認可，采用材料生產廠的標準。4、技術要求4 . 1、R0預處理設備(多介質過濾器)(1) 過濾器為焊接碳鋼結構的柱形容器，設備按標準進行設計、制造和檢驗。(2) 設備

37、本體內部襯有硫化橡膠兩層，襯膠總厚度為5mm交錯襯貼。所有襯膠是完整的、不應有任何漏點，并能承受 V 電火花耐壓測試。(3) 設備制作技術要求a) 所有內部部件的材質均符合規定要求，緊固件等同內部管件材質相當。b) 內部部件經過固定及加固，能承受水流的沖擊。c) 設備內部進水和集水、集水裝置的布水均勻，沒有偏流現象。d) 所有罐體內部裝置、管件、部件等在發貨前在容器內安裝固定好，防止遺漏 零件以及在運輸過程中的損壞或掉失。e) 所有設備內部部件：材質與設備防腐等級相當。所有設備的外部管道選用鋼襯膠或UPVC材料。4 . 2、5um保安過濾器(1) 過濾器的結構滿足快速更換濾芯的要求。(2) 進

38、入過濾器的頂部設排氣口、底部設排放口，并裝有進出口壓力表。(3) 過濾器的濾元過濾精度要求為 5um。4. 3、RO咼壓泵(1) 高壓泵出口應設慢開門裝置 ( 控制閥門開啟速度 ) 和壓力開關 ( 均為進口產品 ) ，以 防膜組件受高壓水的沖擊，系統壓力高時報警和停泵。(2) 高壓泵進口應裝壓力開關 ( 進口產品 )，壓力低時報警及停泵。(3) 高壓泵及附件的材料應采用不銹鋼。(4) 密封方式應考慮耐腐蝕，機械密封。4. 4、RO裝置(1) RO 裝置的設置為 2 套，每根都設有取樣閥可隨時取樣分析水質。(2) RO 膜元件的設計通量應不大于各膜元件制造廠商導則規定的最大通量值， 并應選擇合理

39、的設計通量，保證膜元件正常運行和合理的清洗周期。(3) 反滲透裝置，化學清洗液的選擇應根據給水水質和所選用反滲透裝置膜組件的特性確定。承攬方將 提出所需藥品種類和要求。(4) RO 裝置各段給水及濃水進出水管上應設有接口及閥門，以便清洗時與清洗液進 出管相連。 (5) 反滲透濃水排放需裝流量控制閥 (穩流閥)，以控制RO的回收率。(6) RO 裝置應設有程序啟停裝置，停用后能延時自動沖洗。(7) RO 裝置產品水管應設取樣點，取樣的數量及位置應能有效的診斷并確定系統的 缺陷。(8) RO 膜組件應安裝在組合架上，組合架上應配備全部管道及接頭，還包括所有的 支架、緊固件、夾具及其它附件。(9)

40、RO 組合架的設計應滿足其廠址的抗震列度要求和組件的膨脹要求。(10) 將提供膜元件的出廠檢測報告。(11) RO 系統所配儀器、儀表的性能、配置點及數量等將滿足本系統的安全、穩定、 可靠運行之需要。4. 5、RO化學清洗系統(1) 化學清洗系統應包括清洗箱、清洗泵及和RO裝置連接的可拆卸管道、接頭等。(2) 清洗系統的材質應能適用于所用的清洗液。七消耗1、電耗常開水泵用電量： 清 水 泵 N=30KW 2 臺 RO 高壓泵 N=45KW 4 臺 中間水泵 N=30KW 2 臺 風 機 N=4KW 1 臺 反 洗 泵 N= 1 臺 電耗：噸脫鹽水 / 耗電 系統裝機容量： 400KW2、膜元件

41、消耗 ：按 4 年換膜一次計， 8040按 3800元/ 支，年運轉時間按 350 天計。膜元件消耗：228 X 5000-4 - 350 - 24 - 200=元/噸脫鹽水3、濾芯消耗： 按每 2 月換一次計，按 30 元/ 支計，運轉時間按 60 天計。濾芯消耗：200 X 30 -60 -24- 200=元/噸脫鹽水4、阻垢劑消耗：阻垢劑：45000元/噸 噸水加阻垢劑3-5g按4g計 60000元* 1000Kg* 1000gX 4=元/ 噸脫鹽水八 設備規范與技術參數說明1、工藝設備1）預處理設備 （清水泵、多介質過濾器等 ）；2）反滲透裝置（包括5um保安過濾器、R0高壓泵、Ro膜

42、組件、Ro骨架：內部 連接管及閥門、就地儀表及控制箱 ）；3）R0 的化學清洗裝置；4）外輸設備 （外輸泵等 ） 。2、管道及管件材質1） 預處理設備：鋼襯膠；2）反滲透裝置：低壓一UPVC高壓一 304SS;3）Ro 化學清洗裝置： UPVC：4）外輸裝置： UPVC。3、電氣系統MCC巨、就地控制箱、線槽。4、儀表及控制系統就地儀表箱、控制柜。5、技術文件1）設計圖紙與相關參數資料；2）設備操作說明書與維修手冊；3）施工圖；4）竣工圖。6、設備規范及清單預處理部分 ：6 1、原水池型式： 水力池正常容積： 300m3數量： 1 臺制造商： 建設方自備配套： 承攬方提供液位控制裝置 1 套6

43、2、原水加溫調溫裝置型式： 蒸汽、生水通過汽水混合實現溫度調節正常出力： 280m3 h數量： 1 套制造商：6 3 、清水泵型式： 臥式離心泵型號： ISl25-100 200B數量：3 臺（ 二用一備 ）功率：30KW電源：3x380v ， 50Hz運行流量：150m3/h運行揚程：H=38m泵殼材料：鑄鐵葉輪材料： 鑄鐵泵產地：4、多介質過濾器型式：圓筒立式內徑： d=3200mm壁厚：12mm數量：6 臺（5 用 1 備）正常出力：55m3 / h/臺設計濾速：V=7m h筒體總高度： 3200mm 設計壓力： 水壓試驗壓力：設計溫度：50 °C反洗膨脹率： 50正常出力壓差

44、： 最大出力壓差： 本體材料： 碳鋼襯里 （防腐 ）材料：半天然 1751襯里 （防腐 ）層數： 1 襯里 （ 防腐 ） 厚度： 3mm 本體手動閥門： 進水閥 DNl50 ， 出水閥 DNl50 ， 反洗閥 DN200， 反排閥 DN200， 正排閥 DNl50 ， 進氣閥 DNl00 ， 產地：徐州水處理研究所壓力表：2 個窺視孔：1 個設備本體進水取樣帶取樣閥門： 設備本體出水取樣帶取樣閥門： 設備本體進出水壓力表； 0-0 反洗強度：膠片DN15DN156 MPa水量：12-15L 頻率：1 次 d濾料： 石英砂 規格： 數量：18m 3產地：無煙煤規格： 數量： 產地： 磁鐵礦 規格

45、： 數量： 產地：28m18m1mm反滲透處理裝置部分：68、反滲透保安過濾器型式： 立式圓筒規格：c 1000正常岀力：150m3 /h 臺數量： 2臺設計壓力： 0. 6MPa水壓試驗壓力：初始壓差： <最終壓差： <殼體材料：316SS濾芯骨架材料：316SS濾芯材料：PP濾芯數量：85 只/臺濾芯規格：c 65x1000過濾精度：5um控制方式：根據壓差更換濾芯制造商：6 9、反滲透高壓泵型式： 立式多級離心泵型號： CRN64-7數量： 2 臺/ 套功率： 37KW運行流量： 70m3/ 臺運行揚程： H=145m電源： 3x380v ， 50Hz泵殼材料： 316SS葉

46、輪材料： 316SS泵 產 地：6. 10、RO膜組件裝置套數： 2 套岀力： 100m3 / h/套回收率： 75 排列 （級段）方式： 1 級 2段 12： 7 排列（單組）6 . 11. 1、RO膜組件型式： 渦卷式低能耗反滲透膜型號： 8040數量： 2 X 114=228 只材質： Polyamide-Urea 制造商及產地：611 2、RO膜殼型號： 80A30數量： 36 只材料殼體： FRP工作壓力： 300psi制造商：6 . 11. 3、RO骨架數量： 2 套配管： 2 套低壓配管材質： UPVC高壓配管材質： 316SS閥門： 2 組套儀表： 2 組套（ 詳見儀表清單 ）

47、就地儀表控制箱： 2 個6 12 、 RO 化學清洗設備6121 、清洗溶液箱型式： 圓筒型數量： 1 個有效容積： 3000L工作壓力： 常壓 設備本體材料： PE 產地：6 . 12. 2、RO清洗泵型式： 臥式離心泵型號： IH100-80-160功率 15KW 數量： 1 臺 運行流量： 100m3 h揚程：H=32m過流組件： 304SS電源： 3x380v ， 50Hz產地：6 12 3 、 5um 保安過濾器型式： 圓筒立式規格： 0 600數量： 1 臺設備正常出力：100m3 h設計壓力：水壓試驗壓力：工作溫度： <40材質： 304SS濾芯數量： 55 只濾芯規格：

48、0 65x1000過濾精度： 5um運行壓差：a) 初始壓差： MPab) 最大壓差：產地：6 124、清洗系統輔助裝置配管：l 套閥門儀表：1 套6 13、濃水池型式：水力池正常容積：200m3數量：1 臺制造商：建設方自備配套：承攬方提供液位控制裝置 1 套614、反洗水泵型式：臥式離心泵型號：ISl50 125-250功率：數量： l 臺運行流量：240m3 11揚程：H=過流組件：304SS電源：3x380v ， 50Hz產地：后處理裝置部分：6 15、中間水池型式：水力池正常容積：1OOm3數量：1臺制造商：建設方自備配套：承攬方提供液位617、中間水泵型式： 型號： 功率： 數量：

49、 運行流量：臥式離心泵IHl25-100-20030KW3 臺（ 兩用一備 ）150m3 h揚程： 過流組件：H=38m304SS電源：3x380v ， 50Hz產地：儀表與電氣控制部分：624、監控儀表流量計廠牌：型號： 8550 型型式： 數字式信號： 4-20mA 模擬信號電導率表廠牌：型號： 8850 型型式： 數字式測試范圍： 02000us cm電源： 220V ， 50Hz壓力表廠牌：材質： 不銹鋼 (304SS)型式： 指針充油式壓力范圍： O-10Kg cm cm625、電氣控制部分動力配電盤 (MCC)： l 套就地開關箱： 1 批 電纜、橋架等： 1 批 產地：、PLC控

50、制系統PLC柜： 1 套上位機：PHI800/256/40G/21 "彩顯/光驅 1 套監控軟件： 1 套產地：九 工作范圍與技術文件1、雙方的工作分工 建設、承攬雙方的詳細工作范圍如表 91。2、設計準備雙方確認設計工作 聯絡人，成立項目組，按照方案的計劃開展設計工作。3、設計會議 設計會議也稱工程設計聯絡會。31、根據工程設計需要及工程進度要求，對承攬方與建設方之間的設計聯絡會作出如下安排：a) 聯絡會的次數：2次(必要時可以增加)。b) 各次聯絡會的時間、地點、計劃討論的問題由雙方根據工程進度情況商定，確定各次聯絡會前要交換的資料。32、工程設計聯絡會上遇到的技術問題均應寫入會

51、議紀要，會議紀要與方案具有同等法律效力。4、技術資料與制造廠資料交付計劃41、建設方在方案簽訂后 25 天內提交滿足承攬方進行設計的設計基礎資料 ( 設計基礎資料清單 由承攬方在方案生效后 7 天內提交給建設方 ) 。4 2、承攬方應在方案簽訂后 50 天內提供滿足建設方士建工程施工要求的管接口方位圖、設備基 礎資料、電負荷工藝用氣等資料。、建設方應在方案簽訂 25 天內提供滿足承攬方施工圖設計要求的廠房和建構筑物的平、立、剖面 圖。44、技術文件的提供方式和份數提供方式：a) 人送或郵寄。b) 提供數量：圖紙一式二份，文件一式二份。5、技術資料技術文件資料包括以下內容：5. 1、工藝流程圖；

52、5. 2、系統管道安裝圖（包括系統布置圖、 P&ID圖及系統設計參數表）；5. 3、設備及材料清單（包括設備型號、規范、數量、產地、廠家）；5. 4、安裝、維護及運行手冊；5. 5、專用工具清單；5. 6、備品備件清單；5. 7、性能保證文件；5. 8、竣工圖和竣工資料；5. 9、承攬方供應范圍之內的制造廠資料。6、文件的單位及語言6. 1承攬方提供自己產品的技術文件用中文，配套廠家的技術文件隨原件文字；若原配套廠家的 技術文件有英文和其本國文字，承攬方應提供英文技術文件。6. 2技術文件所用的單位應為國際通用的公制單位。表-9-1雙方工作分工表序號工作內容承攬方建設方1設計VV2制造

53、V3材料測試V4性能試驗VV5出廠前清潔工作V6廠內油漆V7內部涂層V8外部涂層V9最終油漆V10包裝V11標記V12附件V13維護工具14安裝及測試工具V15備件V16按方案交貨V17設備外部連接管道安裝V18設備基礎V19卸貨V20儲存V21指導安裝與調試V22開箱驗收VV23設備安裝V24技術指導V25試車VV26儀表正常投運V27儀表測試VV28 、現場測試VV29儀表及性能校正VV30第一次RO莫清洗VV31現場油漆V32質量保證和控制VV十 性能保證1、性能保證基礎承攬方在完成系統安裝調試后，將在建設方的監督下，按系統要求的程序進行試運轉，由承 攬方的人員進行操作，并進行所有必要的

54、試驗來證明設備情況良好，且符合方案中的要求，在試 驗后，設備即可交付建設方作正常運行用。整個系統及設備的性能測試應在安裝結束后7天內進行，測試結果應滿足本方案中所述技術要求。2、性能保證2 . 1、系統岀水量、水質及壓力2 . 1 . 1、多介質過濾器(a) 總岀力 280m3 / h(b) SDI <42 . 1 . 2、RO裝置(a) 正常總岀力 100m3 / h/套(1) 回收率 75%(c) 岀水電導率< 10us / cm(25 °C )2 1 3、外輸裝置（a） 正常出口壓力 H=50m22、考核時間設備連續運行 72 小時。23、出水流量 按設備出水口處的流量表所示，在保證出水水質的前提下，取其平
