1、監理實施細則工程名稱： 合肥市天瓏廣場綜合辦公樓及住宅工程 專 業： 暖通專業監理實施細則 編 制： 審 核： 項目監理部 （蓋章） 廣州市廣州工程建設監理有限公司年 月 日暖通專業監理實施細則一、 工程概況本項目北區有地下室3層，為停車庫、設備房、商鋪；地上由1#8#商業以及9#14#商住樓共計14棟樓組成。其中5#樓共34層，建筑高度142.6m；6#樓共6層，建筑高度30.5m;7#、8#樓共4層，建筑高度23m;9#10#共27層，建筑高度87.45m；11#14#樓共31層，建筑高度99.45m。二、本細則實施依據序號內 容編 號1.本工程編制的監理規劃2本工程及相關 設計文件 技術

2、文件3施工單位編制的施工組織設計4建設工程監理規范GB 50319-20005建筑工程施工質量驗收統一標準GB 50300-20016通風與空調工程施工質量驗收規范GB 50243-20027建筑給水排水及采暖工程施工質量驗收規范GB 50242-20028機械設備安裝工程施工及驗收規范GB 50231-989工業鍋爐安裝工程施工及驗收規范GB 50273-9810制冷、空氣分離設備安裝工程施工驗收規范GB 50274-9811壓縮機、風機、泵安裝工程施工驗收規范GB 50275-9812現場設備、工業管道焊接工程施工及驗收規范GB 5023613工業金屬管道工程施工及驗收規范GBJ 235-

3、9714工業設備及管道絕熱工程施工及驗收規范GBJ 126-8915冷卻塔驗收測試規程CECS 118：200016城鎮直埋供熱管道工程技術規程CJJ/T 81-9817建筑設計防火規范GBJ 16-87(2001年版)18.高層民用建筑設計防火規范GB 50045-95(2001年版)19.工程建設標準強制性條文（專業部分）20.建筑施工安全檢查標準JGJ 59-99三、本工程暖通專業特點1專業性強，技術性強，對專業監理工程師的技術素質要求高。2所占設備份量較多，且設備材料品種繁多，并涉及新材料、新工藝的使用。3同土建、給排水、電氣等專業聯系密切，施工過程需要不斷的溝通完善。4設計圖紙目前仍

4、有部分問題未解決，如許多管線的尺寸和標高不明等。5本工程暖通專業分為施工準備、施工過程、后期調試等三個階段，其特點是二頭重，中間輕，即施工前的準備工作量及技術性比較大，包括設計圖審核，技術方案核定，大型設備材料招標采購等，中間施工過程中，主要是預留預埋及管線設備安裝，工作量不是很大，而后期調試協調工作又非常大，是檢驗施工成果的階段，更是暴露問題、解決問題的階段。6專業施工計劃同總工程進度計劃的協調非常重要，如暖通專業的設備購貨時間、進場時間、安裝時間，管線預留預埋時間，管線預制安裝時間，系統試驗時間，隱蔽驗收時間以及調試時間等均與總進度計劃密切相關。這些工作的時間安排應在總進度計劃中細致體現。

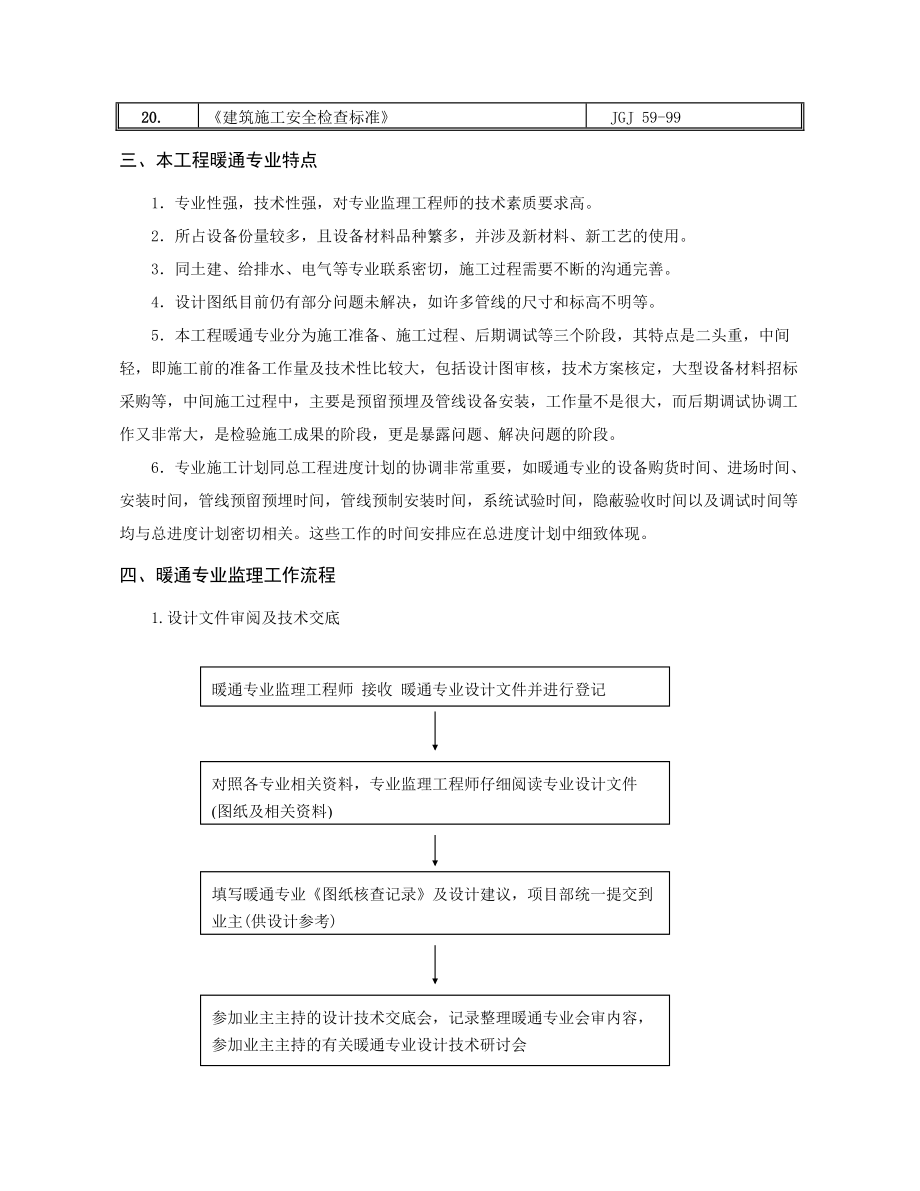

5、四、暖通專業監理工作流程 1.設計文件審閱及技術交底暖通專業監理工程師 接收 暖通專業設計文件并進行登記對照各專業相關資料，專業監理工程師仔細閱讀專業設計文件 (圖紙及相關資料)填寫暖通專業圖紙核查記錄及設計建議，項目部統一提交到業主(供設計參考)參加業主主持的設計技術交底會，記錄整理暖通專業會審內容，參加業主主持的有關暖通專業設計技術研討會在暖通施工圖上標注暖通專業技術交底內容，作為施工依據2施工組織設計及施工方案報驗 施工承包商提交施工組織設計或?qū)ｍ?xiàng)施工方案報審表附：施工承包商資質資料和施工人員上崗證書 申報專業監理工程師初步審核意見 否 否 可項目總監理工程師審核 批準 實施 可 3分包

6、工程報驗 施工承包商提交分包單位資格報審表及有關資質資料 申報 否專業監理工程師初步審核意見否 可項目總監理工程師審核予以 簽認 可 4施工用材料設備報驗 施工承包商提交報驗申請表并提供材料設備清單及質量證明文件及必要的試驗合格證明文件 申報 否根據具體情況 實施現場取樣試驗專業監理工程師 審核否 可 否不批準并指令此不合格材料運出現場批準 實施5施工階段質量控制工作流程施工單位自檢檢驗批及分部分項工程完工后填寫（工程報驗單）施工單位整改 報驗 否監理工程師質量核查 可監理簽署（工程報驗單）進行下一道工序6設計變更監理程序設計單位提出設計變更 磋商 會簽專業監理工程師從控制質量投資和進度角度審

7、查會簽重大修改與總監磋商并取得業主認可 磋商 可 通知施工承包商進行費用及工期估算就設計變更發生的費用和工期情況繼續同業主溝通磋商磋商 可監理根據合同條款核定施工承包商的費用及工期的增減批準施工承包商實施設計變更監理工程師核定的費用及工期通知業主作為工程結算的依據 通知 7技術洽商監理程序施工承包商提出洽商申請 否 申報專業監理工程師審查 取得認可的洽商，由施工承包商進行費用及工期變更的估算并向監理方申報 可總監理工程師簽認業主簽認 可 申報洽商 認可 可向業主發出有關費用及工期變更通知設計單位審查專業監理工程師根據合同條款確定費用、工期的變更 通知 認 可洽商 實施 8隱蔽工程監理程序?qū)I(yè)監

8、理工程師發現不符合要求時退回施工承包商重新自檢施工承包商自檢合格并有質檢人員簽字的隱蔽記錄 否 再次申報 申報 專業監理工程師審查隱檢記錄并進行現場隨機抽查核驗專業監理工程師再次檢驗 可專業監理工程師批準隱檢并在隱檢記錄上簽字認可 可 施工承包商取得隱檢認可后進行下道工序施工9系統強度和嚴密性試驗及系統沖洗監理程序施工承包商做好工作準備并報送作業方案暖通專業監理工程師審核方案并核查作業準備情況專業監理工程師旁站檢查整個試驗及沖洗過程可專業監理工程師簽認試驗報告施工承包商填寫試驗報告并報送專業監理工程師10系統調試施工承包商做好工作準備并報送調試方案暖通專業監理工程師審核方案并核查調試準備情況對

9、調試中出現的復雜問題召開專題會分析解決專業監理工程師旁站檢查整個調試過程 協調 承包商反復調整測試直到符合要求 不符要求可 可協調安排調試合格工程進行部分交工施工承包商撰寫調試總結報告并報送專業監理工程師專業監理工程師簽收調試總結報告 11工程計量與支付監理程序?qū)I(yè)監理工程師已簽認工程質量承包商填寫月完成工程量申報表承包商按審批工程量填寫工程款支付申請表 申報 協商專業監理工程師審核造價監理工程師審核 同意 申報 提交 協商項目總監理工程師審核并簽發付工程款支付證書 三 方 提交 協商 協業主審批同意后進行工程款支付 商 12施工階段進度控制工作流程暖通專業監理工程師制定 專業進度控制方案，對

10、進度目標進行風險分析，制定防范對策 總監理工程師審定后實施進度控制方案 暖通專業監理工程師對專業工程進度計劃實施情況進行檢查分析對實際值與計劃值進行比較，并記錄實際進度及其相關情況 進度滯后 進度嚴重滯后簽發監理通知要求承包商調整報總監理工程師總監與業主商定 采取措施13竣工驗收監理程序施工承包商提出驗收申請 督促承包商整改暖通專業監理工程師審查承包商報送的竣工資料及現場質量檢查（配合預驗收） 有問題 對工程專業部分的觀感進行核定 配合總監撰寫工程質量監理評估報告 參加業主組織的竣工驗收及空調系統綜合效能測定和調整14保修階段的監理程序：專業監理工程師對問題進行分析，鑒定質量責任，督促施工承包

11、商維修整改在公司及總監安排下定期對工程回訪，分析探討專業系統使用運行情況對維修后工程進行質量檢驗，對運行提出合理建議 有質量問題 五、 暖通專業監理工作控制要點及目標值 (一) 質量控制總則1按規范要求嚴格審核施工組織設計中的施工方案、專項施工方案及施工資質。2嚴格材料設備報驗制度。3按要求制定旁站監理方案并落實現場旁站工作。4. 按要求制定見證取樣計劃并按計劃落實見證取樣工作。5. 按設計及相關規范標準要求做好隱蔽工程質量驗收工作。6. 通過旁站、巡查和平形檢驗方式對現場施工質量進行把關。7. 按設計及相關規范標準要求做好檢驗批、分項分部及單位工程的質量驗收工作。8. 對暖通專業工程質量進行

12、客觀公正的監理評估。(二) 質量控制要點及目標值1. 風管制作序號名稱質量控制要點目標值1風管整體質量材質、規格、強度、嚴密性、外觀質量等符合設計及規范要求2板材原材料質量具備質量合格證及質量證明文件3鍍鋅鋼板板材厚度鍍鋅層板材厚度符合要求，表面應平整無劃痕，鍍鋅層不得有脫落現象。鍍鋅鋼板不得采用焊接。4板材厚度符合規范最低值要求5防火風管防火性能通過查驗材料質量合格證明文件、性能檢測報告、觀察檢查與點燃試驗，檢查本體框架與固定材料、密封墊料為不燃材料，耐火等級符合設計規定6復合材料風管防火 安全覆面材料為不燃材料，內部為不燃或難燃B1級，對人體無害。7風管漏風量測試符合規范要求8風管尺寸偏差

13、符合規范規定9法蘭用材規格符合規范要求10風管加固加固對象和形式符合規范要求（注意有機玻璃鋼風管，矩形風管邊長大于900mm，管段長度大于1250mm應加固）11凈化系統風管潔凈性能要求拼接縫設置，材料的防腐處理，風管加固等符合規范要求現場保持整潔，防塵防潮，按潔凈要求做好清洗密封工作12硬聚氯乙烯風管整體強度焊接質量符合規范要求13有機玻璃鋼風管整體強度加工質量無變形，內表面光潔，厚度均勻，無毛刺、氣泡、分層現象14無機玻璃鋼風管加工質量表面光潔，無裂縫，無明顯泛霜和分層現象15雙面鋁箔絕熱板風管技術標準粘接材料按產品技術標準規定進行檢查驗收粘接材料宜為難燃材料16鋁箔玻璃纖維板風管技術標準

14、隔氣保護層膠粘帶按產品技術標準規定進行檢查驗收外表面隔氣保護層粘接牢固鋁箔膠粘帶貼邊寬度不應小于25mm17外購風管質量保證核查相應的產品合格證明文件或進行強度和嚴密性驗證。18其他加工制作要求風管咬口、密封、焊縫、法蘭孔距、風管加固、導流彎頭等加工制作均應符合規范要求。風管衛生清理工作應貫穿加工制作安裝整個過程。部件的制作應嚴格按標準圖或非標設計圖進行。2 風管部件制作序號名稱質量控制要點目標值1制作單位加工資質資質證明 相應生產許可證2風量調節閥整體質量板材質量符合要求，轉動方向（順時針關閉）正確，啟閉顯示正確，啟閉靈活。3消聲器或消聲彎頭整體質量材料防火、防腐、防潮和衛生性能要求，外殼牢

15、固，消聲材料按規定密度均勻鋪設，覆蓋層不得破損。3 外購部件驗收序號名稱質量控制要點目標值1所有部件整體質量均有質量合格證和質量證明文件2所有部件整體質量所有部件的規格、型號及相關技術參數應符合設計要求3風口整體質量表面平整，外形美觀，葉片平直，葉片與邊框不得碰擦。4閥門整體質量各類閥門應制作牢固，調節和制動裝置應準確、靈活、可靠,并標明閥門啟閉方向 5散流器整體質量擴散環和調節環應同軸，軸向間距分布應勻稱，外表無明顯劃痕，調節靈活可靠。6消聲器整體質量外表平整且做好防腐處理，消聲材料應防火并應均勻、平整、貼緊鋪設無破損，外層孔板平整無毛刺。7消聲百頁風口整體質量框架應牢固，葉片片距均勻，吸聲

16、面的方向應符合設計要求，吸聲材料符合防火要求。8自動排氣閥整體質量外觀無異，規格正確，排氣順暢，排氣時無帶水現象9熱量計整體質量外觀無異，規格正確，配件齊全，接口正確10電動閥整體質量外觀無異，規格正確，配件齊全，接口正確11管道伸縮補償器補償量滿足設計要求，接口正確12凈化系統部件防腐符合規范要求（一般鍍鋅或刷鋅黃漆、環氧漆等）13柔性短管整體質量防腐防潮，不透氣，不易霉變，沒有防火要求，但一般也用B2級難燃材料，而防排煙系統的材料應為不燃材料，可做點燃試驗。柔性短管不得作為異徑管使用。14防火閥排煙閥排煙口等符合消防產品標準要求板材厚度不應小于2MM，轉動件應采用耐腐蝕金屬材，易熔件應為消

17、防部門認可的標準產品，閥門關閉應嚴密，漏風量符合規范要求。15防爆風閥整體質量符合設計要求4風管系統安裝序號名稱質量控制要點目標值1風管系統嚴密性檢驗一般的低壓系統，安裝后進行漏光法檢測（按規范執行）2風管敷設位置標高走向符合設計要求3風管敷設穿防火墻板風管穿防火防爆的墻體或樓板時，應設預埋管或防護套管，鋼板厚度不應小于1.6mm，風管與防護套管之間應用不燃且對人體無害的柔性材料封堵。4風管敷設成品保護風管不得碰撞和扭曲，風管施工注意清潔衛生，已裝風管注意保護。5風管水平安裝水平度要控制在規范允許的范圍之內。6風管內安全性不得敷設電線、電纜及易燃易爆氣體。7易燃易爆氣體風管接地應良好8高于80

18、度風管采取防護9法蘭墊片規格設置厚度不應小于3 MM，且不應凸入管內。連接法蘭的螺栓其螺母應在同一側。10柔性短管設置應松緊適度，無明顯扭曲11支、吊、托架整體要求預埋件或膨脹螺栓位置應正確、牢固、可靠，埋入部分不得油漆，并應除去油污。保溫風管或不保溫風管的支、吊、托架間距要按設計或規范要求敷設。支、吊、托架不得設置在風口、閥門、檢查門及自控機構處，保溫風管的支、吊、托架宜設在保溫層的外部，不得損壞保溫層。12非金屬風管穩固性注意伸縮節的設置，特別注意支架設置間距13風閥設置位置便于操作及檢修部位 防火閥離墻不大于200mm。防火閥、排煙閥口的安裝方向與位置應正確。14風口與風管連接整體要求嚴

19、密 牢固 平整 調節可靠15斜插板閥閥板位置垂直安裝時閥板應向上拉起，水平安裝時閥板應順氣流方向插入。16止回閥自動排氣活門安裝方向符合設計要求17復合材料風管密封性、防冷橋、支吊架接縫牢固無空洞開裂，插接連接無松動。法蘭連接應有防冷橋措施，支吊架安裝宜按產品標準執行18凈化風管及部件安裝質量程序符合規范要求5設備安裝序號名稱質量控制要點目標值1設備總體要求 設備規格、型號及有關技術參數符合設計要求，質保資料齊全； 外觀無缺陷，設備制作材料符合要求； 動作部位經手動無障礙或雜音； 與管路接口正確無誤； 設備應開箱檢查裝箱清單、設備說明書、產品質量合格證、性能檢測報告等隨機文件，進口設備還應具備

20、商檢合格的證明文件。 設備就位前應進行基礎驗收。 搬運吊裝應符合產品說明書要求。2鍋爐鍋爐屬大型設備，要考慮好進場路線和空間要求；設備基礎強度符合設計承壓要求；以天然氣為燃料的鍋爐，天然氣釋放管或大氣排放管不得直接通向大氣，應通向儲存或處理裝置。水位表設置要符合規范要求。當今鍋爐多為燒油鍋爐，要重視安全，油管路配件及燃燒器等要防止漏油，若有集油應及時處理，要備好滅火器材。要特別重視安全伐和排污伐的質量，安全伐定壓和調整應符合規范要求。儀器、儀表的配備要便于觀察和讀數。鍋爐的投運要嚴格按程序進行，如試壓、烘爐、煮爐及48小時試運行等；對鍋爐水質應進行處理，水處理設施要進行檢查核驗，運行效果要測試

21、。3冷水機組 安裝前要了解設備質量、體積，考慮好進場路線和空間要求； 冷水機組屬重型機械，設備基礎一定要達到承壓及防振要求； 做好排水溝是預防場地積水的一個好舉措； 一定要考慮好維收空間； 儀器、儀表的配備要便于觀察和讀數，特別是冷水機組的顯示盤； 注意冷水系統定壓罐的調試工作。 若地腳螺栓固定，墊鐵應正確，緊密，螺栓應擰緊，并有防松動措施。 若安裝隔振器，各組隔振器承受荷載的壓縮量應均勻，高度誤差小于2mm。若設彈簧減振器，應設水平定位裝置。 模塊式冷水機組接口應牢固嚴密。4空調機組 凝結水排水管水封高度應符合設計要求（一般不小于50MM）。 機組應干凈，無雜物垃圾和積塵。 空氣過濾網及熱交

22、換器翅片應清潔完好。 分體式空調機組應滿足冷卻風循環空間和環境衛生要求。冷凝水排放應暢通，管道穿墻應密封。 現場組裝組合式機組應做漏風量檢測組合式空調機組（GB/T 14294）5通風機葉輪地腳螺栓防護隔振器隔振鋼架 葉輪方向及風機出口方向應符合設備技術文件及設計的規定。 風機葉輪旋轉應平穩，每次都不應停留在同一位置上。 固定通風機的地腳螺栓應擰緊，并有防松動措施。 傳動裝置的外露部位以及直通大氣的進出口，必須裝設防護罩（網）或采取其他安全措施。 安裝隔振器的地面應平整，各組隔振器承受荷載的壓縮量應均勻，高度誤差小于2mm。 隔振鋼支吊架，其結構形式和尺寸符合設計或設備文件要求。6水泵 基礎的

23、尺寸、位置、標高應符合設計要求。 盤車應靈活，無阻滯、卡住現象，無異常聲音。 泵就位找平時，縱向水平偏差不應大于0.1/1000，橫向水平偏差不應大于0.2/1000。 泵與管路連接后，應復校找正情況，若連接不正常應調整管路。 減震器與水泵及水泵基礎連接牢固、平穩、接觸緊密。水泵正常連續試運行的時間，不應少于2h 。7過濾器 一般空氣過濾器的連接處應密封 高效過濾器按照安裝符合潔凈規范要求（檢漏、安裝程序、密封工作等） 靜電空氣過濾器的金屬外殼接地必須良好（電阻測定小于4歐姆）8風機盤管 機組安裝前應進行單機三速試運轉及水壓檢查漏試驗，試驗壓力為系統工作壓力的1.5倍，試驗觀察時間為2min，

24、不滲漏為合格。（有試驗記錄） 機組應設獨立支吊架，安裝位置、高度、及坡度正確、固定牢固。（建議：吊桿下端攻絲長度³100MM以便于調整風機盤管吊裝高度，安裝的空間位置應便于拆裝和維修） 機組和風管、回風箱或風口的連接應嚴密可靠。 建議：風機盤管機組在水管清洗后連接，以免堵塞機組9熱交換器 核定熱交換器的水管接口是否同設計一致， 熱交換器的技術指標（換熱量及換熱面積）是否符合設計要求，配件齊全。 熱交換器的外觀防腐是否符合要求。 現場空間應能滿足設備體積和占地面積要求及接管空間要求。 設備支撐地板的水平度應符合要求，基礎四周排水設置并符合要求， 熱交換器的安裝中，應注意配管配件的到位情

25、況如減振軟接頭、電動閥、壓力表、溫度計、排水閥及必要時設置安全閥等。要按規范要求進行試壓。10加熱器電加熱器 電加熱器與鋼構架之間的絕熱層為不燃材料， 金屬外殼接地必須良好（電阻測定小于4歐姆） 連結電加熱器的風管的法蘭墊片，應采用耐熱不燃材料。11消聲設備衛生支吊架 消聲器安裝前應保持干凈，做到無油污和浮塵 消聲器和彎頭均應設獨立支吊架12凈化設備總體要求符合潔凈規范要求6制冷系統安裝 序號名稱質量控制要點目標值1制冷系統總體要求設備及管線安裝符合規范要求，特別是設備及附件的型號規格性能技術參數應符合設計要求，注意管線的吹掃和壓力試驗。一些特殊的材質的配套管線，應注意一些特殊的安裝要求。注意

26、安全閥的設置。2燃油系統總體要求 設備和管道以及儲油罐及日用油箱的安裝、位置和連接方式符合設計和消防要求。 管道系統必須設置可靠的防靜電接地裝置，法蘭應用鍍鋅螺栓連接或設銅導線跨接（導線S不小于4平方毫米），且結合良好（電阻小于4歐姆）。3燃?xì)庀到y(tǒng)總體要求管道與機組連接不得采用非金屬軟管，吹掃和壓力試驗應按規范執行，焊縫按規定進行無損檢測。燃?xì)夤?yīng)系統的調壓裝置、過濾器應可靠接地。4制冷系統配套系統配套的蒸氣、燃油、燃?xì)夤?yīng)系統和蓄冷系統應符合設計文件、消防規范、產品技術文件規定。7空調水系統安裝 序號名稱質量控制要點目標值1材料材質及連接鍍鋅鋼管應采用螺紋連接,管徑大于DN100可采用卡箍、

27、法蘭或焊接，但應對焊縫及熱影響區的表面進行防腐處理。鍍鋅鋼管的鍍鋅層若破損，應做防腐處理。2材料材質及連接塑料（有機材料）管道符合設計及產品技術要求建議：塑料管道應特別注意支架間距、膠粘件的清潔及安裝后的保護工作。3水管焊接焊接工藝 資質具備相應項目焊接工藝評定，焊工應具備上崗證書。4水管焊接焊接質量符合規范 GB50236 GB50243-2002 要求5材料設備技術參數附屬設備、管道及配件閥門的型號、規格及材質連接方式等有關技術參數應符合設計規定。6材料設備質量證明文件具備質量合格證及質量證明文件。7管道煨彎加工焊接鋼管、鍍鋅鋼管不得采用熱煨彎8套管設置位置 尺寸管道穿越地下室或地下構筑物

28、外墻時，應采用防水套管，防水環雙面焊，焊縫應做煤油滲漏檢驗（要求無滲漏），管道穿越其余部位設鐵皮或鋼套管，樓板上套管頂部應高出20-50mm，底板與樓板齊平，墻壁上套管兩端同飾面平。管道與套管的空隙應用隔熱或其它不燃材料填塞，不得將套管作為管道支撐。9管道安裝位置 尺寸 衛生管道安裝前必須清除管內污垢，安裝中斷的開口處應臨時封堵，管道安裝應平直，靠墻面敷設時離墻面間距應符合要求。10管道安裝管道彎制符合規范 GB50243-2002 規定11管道安裝坡度 排氣 放水管道坡度設置應符合要求，按設計及相關規范在高處設置排氣閥及低處設放水閥，電動閥及減壓閥原則上應設旁通管。12凝結水坡度 充水試驗坡

29、度按設計要求或80，不滲漏13管道安裝襯墊設置冷熱管道與支吊架之間應設絕熱襯墊，材質規格符合規范要求14管道安裝鋼塑復合管連接方式，連接深度，支吊架間距符合規范要求15管道試驗程序 壓力 檢查要求按規范要求進行試壓試壓程序：管路安裝檢查、灌水、反復放氣、緩慢升壓、保壓、強度試驗、嚴密性試驗等，試壓完成后應及時對管道進行沖洗。空調冷熱水管路試驗壓力為設計壓力的1.5倍，最低不小于0.6 MPa，工作壓力大于1.0MPa,為工作壓力加0.5MPa，穩壓10min，壓降不大于0.02MPa，工作壓力時檢查無滲漏。試壓方式可分區分段進行。16支吊架間距 安全最大間距按規范要求，管道支吊架不得影響結構安

30、全17機組連接連接方式附件配置冷熱水管同機組及水泵的連接應設置柔性接口（減振軟接頭），柔性接管耐壓為工作壓力的1.5倍,接管應平直，嚴禁滲漏，配接的閥門盡量安裝在土建的圍堰范圍內。配接的管路應設置壓力表、溫度計等。18機組連接條件系統沖洗（有沖洗方案）排污合格，系統循環試運行2h以上水質正常19預留預埋位置預留、預埋孔洞、套管應位置正確、平直，預留、預埋孔洞、套管位置在承重墻及多孔板處應視實際情況多結構進行補強處理。20支吊架間距、設置方式符合規范及標準要求，特別是高溫水管滑動及固定支架設置、伸縮器的設置等應符合相關規范及標準要求，伸縮器安裝應進行預拉伸。冷凍水管道支架應用防腐木托作隔離支撐。

31、21閥門試驗工作壓力大于1.0MPa，及在主管上起到切斷作用的閥門強度試驗，公稱壓力的1.5倍，嚴密性試驗，公稱壓力的1.1倍，時間則根據管徑按規范GB50243-2002規定，抽查數量每批20%。主干管閉路閥則全數檢查。22閥門電動氣動閥門安裝前進行啟閉試驗23除污器材料 安裝位置冷凍水、冷卻水系統的水過濾器安裝位置應便于拆裝和清洗，濾網材質、規格和包扎方法符合設計要求24補償器位置 補償量要進行預拉伸，應設固定支吊架，符合設計及產品技術文件25冷卻塔玻璃鋼等易燃材料嚴格執行施工防火安全規定26冷卻塔防腐各連接部件應采用熱鍍鋅或不銹鋼螺栓27膨脹水箱位置 接管安裝位置標高及接管的連接符合設計

32、文件要求8室內采暖系統 序號名稱質量控制要點目標值1系統適用范圍飽和蒸氣壓力不大于0.7MPa，熱水溫度不超過130度2管線連接方式焊接鋼管螺紋或焊接，鍍鋅鋼管可螺紋、法蘭或卡套連接3管道坡度氣（汽）水同向熱水管、蒸氣管及凝集水管坡度為30，不得小于20。氣（汽）水逆向熱水管、蒸氣管坡度不得小于50。散熱器支管坡度1%。4補償器位置 補償量要進行預拉伸，應設固定支吊架，符合設計及產品技術文件方型補償器需要接口，接口位置應設在垂直臂的中間位置5閥門平衡閥 調節閥蒸氣減壓閥 安全閥型號、規格、公稱壓力、安裝位置符合設計要求，并按系統平衡要求進行調試，并作出標志6附件熱量表 疏水器 閥門過濾器 除污

33、器型號、規格、公稱壓力、安裝位置符合設計要求7熱計量能量計設置符合設計要求及產品說明要求（特別注意離紊流處的距離）8管道偏心設置熱水管變徑時頂平偏心，蒸氣管變徑時底平偏心9膨脹水箱閥門設置膨脹管和循環管上不得設置閥門10高溫管可拆件連接方式110-130度的高溫水管可拆件應使用法蘭連接，法蘭墊料使用耐熱橡膠板11管道支架防腐涂漆附著良好，無脫皮、起泡、流淌和漏涂缺陷12管道安裝允許偏差坐標、標高、彎曲彎管等符合規范要求13散熱器水壓試驗設計要求或，工作壓力的1.5倍，但不小于0.6MPa14散熱器安裝平直度，支托架，與墻面間距，安裝偏差，防腐等符合設計規范和產品說明書的要求15地埋盤管接頭水壓

34、試驗無接頭設計要求或，工作壓力的1.5倍，但不小于0.6MPa，穩壓1小時，壓降不大于0.05MPa16輻射板水壓試驗設計要求或，工作壓力的1.5倍，但不小于0.6MPa，2-3分鐘無壓降不滲漏17系統水壓試驗壓力蒸氣熱水系統，頂點壓力加0.6MPa，不小于0.3MPa。高溫?zé)崴到y(tǒng)，頂點壓力加0.4MPa。塑料管和復合管，頂點壓力加0.2MPa，不小于0.4MPa。18系統水壓試驗程序鋼管及復合管，試驗壓力下10分鐘壓降不大于0.02MPa，工作壓力下無滲漏。塑料管，試驗壓力下1小時壓降不大于0.05MPa，工作壓力的1.15倍下，穩壓2小時，壓降不大于0.03MPa，且無滲漏。 19系統沖

35、洗試壓合格后，應對系統進行沖洗，清掃過濾器及除污器， 達到無雜質，水質不渾濁。20系統調試系統沖洗后，應充水加熱，進行試運行和調試9室外供熱管網序號名稱質量控制要點目標值1系統適用范圍飽和蒸氣壓力不大于0.7MPa，熱水溫度不超過130度2管材選用按設計或，管徑小于40mm時采用焊接鋼管，50-200mm時采用焊接鋼管或無縫鋼管，200mm以上采用螺旋焊接鋼管3直埋管道施工保溫應符合設計要求，接口在現場發泡時，接頭處厚度應與管道保溫層核對一致，接頭處保護層必須與管道保護層一體，符合防水防潮要求。直埋無補償供熱管道預熱伸長及三通加固應符合設計要求。要熟悉直埋管道施工技術要求。建議：施工中注意 基

36、底土質的密實，管道伸縮及固定支架設計，管道支墩設置，強度試驗，沙層鋪設，回填土施工。4補償器位置 固定支架符合設計要求5管道安裝允許偏差坐標、標高、彎曲彎管等符合規范要求6管道安裝間距地溝設置和架空設置的具體要求符合規范要求7管道水壓試驗工作壓力的1.5倍，但不得小于0.6MPa，10分鐘壓降不大于0.05MPa，工作壓力下不滲漏8管道沖洗管道試壓合格后應進行沖洗，水質達到不渾濁。9管道調試管道沖洗后，應通水加熱，進行試運行和調試（可延期）10防腐與絕熱序號名稱質量控制要點目標值1防腐工作前提完成風管和水管系統的嚴密性試驗（水強度試驗）2油漆防腐施工安全質量防火、防凍、防雨3防腐油漆涂料有效保

37、質期限涂刷遍數符合產品技術說明要求符合設計或相關規范要求4絕熱工作前提完成防腐工作5絕熱材料材料質量不燃或難燃，密度規格厚度應符合設計要求，材料應密實、無裂縫、空隙，偏差符合規范要求。6絕熱層總體重點保溫材緊貼管道，保溫釘可焊可粘，保溫釘數量：風管頂面不小于 8個/M2 ；側面不小于10個/M2 ；底面不小于16個/M2。風管法蘭處的保溫不應低于保溫厚度的0.8倍。7防潮層總體重點緊密粘貼在絕熱層，封閉良好，無起皺或裂縫。環向搭接縫應在低端，縱向搭接縫應在側面，并順?biāo)?fù)合式保溫材的接縫應嚴密，用粘膠帶紙粘牢（鋁箔粘膠帶寬度不應小于 50MM ）。8保護層總體重點采用玻璃纖維布時，搭接寬度應均

38、勻，宜為30-50mm，松緊適度。采用金屬保護殼時，應貼緊，搭接順?biāo)型菇罴訌?qiáng)，自攻螺絲勻稱，金屬保護殼與外墻面或屋頂交接處應加設泛水。9閥門類保溫操作使用應保證閥門類部件的開啟操作靈活，開啟標志明顯。10管道外表面色標符合設計及相關規范要求11系統調試序號名稱質量控制要點目標值1調試條件總體前提工作 通風空調系統安裝工作完成，符合工程質量檢查評定標準的要求。 整理齊備全部設計圖紙及有關技術資料，熟悉有關設備的技術性能和系統中的主要技術參數； 制定試運轉方案； 試運轉所用的水、電、氣到位；2調試條件水泵試運轉前提工作 系統管路施工、管線連接、試壓、沖洗、保溫、灌水等均已完成； 電氣接線及控制

39、均已到位；計量及控制儀表（溫度計、壓力表、控制閥、能量表等）； 冷熱水末端用戶具備使用條件；3方案專項調試方案承包單位編制，專業監理工程師審核4調試人員及責任各方主體施工單位負責，監理單位監督，設計和建設單位參與配合5調試儀器性能 精度滿足測試要求，符合國家有關計量法規及檢定規程規定6調試時間系統試運轉時間通風除塵系統連續試運轉不應少于2h，空調系統帶冷熱源的正常聯合試運轉不應少于8h，凈化系統24h以上。7調試項目設備單機試運轉及調試，系統無生產負荷下的聯合試運轉8單機調試風機水泵冷卻塔空調冷水機組電控閥門風機盤管 風機水泵等單機試運轉持續時間為2小時以上； 運行無異常振動與聲響，噪聲符合技

40、術設備文件規定 風機滑動軸承外殼最高溫度不得超過70度，滾動軸承不得超過80度。水泵滾動軸承不得超過75度 冷卻塔本體穩固，噪聲符合技術設備文件規定 符合規范GB 50274有關規定 手電二控操作靈活，可靠，信號輸出正確。 三速溫控開關動作正確，同運行狀態對應9無生產負荷聯動調試風量偏差溫度濕度指標水系統冷卻塔噪聲指標壓差指標 系統風量調試值與設計值偏差不應大于10%，風口風量調試值與設計值偏差不應大于15% 溫度，相對濕度符合設計要求 水系統空氣排除，沖洗干凈，不含雜志，設備及系統穩定運行，電流穩定，機組水流量與設計值偏差不應大于20% 多臺冷卻塔并聯運行，進出水量均衡一致 室內噪聲符合設計

41、要求（按GB9068規定測定） 相鄰場所壓差符合設計或規范要求10控制與檢測顯示和動作功能控制與檢測設備應能與系統檢測元件和執行機構正常溝通，系統狀態參數應能正確顯示，設備聯鎖、自動調節、自動保護應能正確動作。11凈化系統整體符合凈化規范要求12其他注意事項 系統總風量測定時，宜先測定風機的風量、風壓和轉數，再調節系統閥門達到系統風量要求 風口風量的測定宜采用先粗調再用儀器調試和測定 應配合消防調試對樓梯間及電梯前室正壓的測定 特別注意風系統、水系統上的閥門開啟狀況 注意準備應急工具13調試記錄書面資料 設備單機調試記錄 風量，溫度，相對濕度，噪聲，壓差，流量等測量記錄 管線沖洗及管道壓力試驗

42、記錄（強度試驗、嚴密性試驗） 聯動控制的動作和顯示情況記錄 調試總結12竣工驗收 序號名稱質量控制要點目標值1職能工作主體建設單位負責，組織施工、設計、監理等單位共同進行2條件工作前提工程施工已完成，施工質量得到有效監控3驗收內容1質量通過調試后系統各項內容符合要求4驗收內容2資料資料規范完整（詳見規范中資料目錄）5驗收內容3觀感質量管線部件系統安裝防腐保溫等觀感質量逐條均滿足規范要求6驗收內容4凈化系統特別內容按規范滿足要求13綜合效能測定和調整序號名稱質量控制要點目標值1職能工作主體建設單位負責，設計施工配合，（監理也可配合）2條件工程已竣工驗收，已具備生產試運行條件3時間連續運行8小時4

43、測試項目各參數空氣狀態，機組性能，溫度，相對濕度，噪聲，靜壓，氣流組織等，凈化空調還包括潔凈度或浮游菌沉降菌的測定等符合設計及規范要求。(三) 進度控制總則 配合總監理工程師對承包商報送的施工總進度計劃進行分析審核，特別注意總進度計劃中有關暖通專業施工內容計劃的安排是否有不合理，如設備采購時間、系統調試時間等。 配合總監理工程師對承包商報送的年、季、月度施工進度計劃進行分析審核，特別注意進度計劃中有關暖通專業施工內容計劃是否有安排，安排是否明確，安排是否合理。暖通專業的設備購貨時間、進場時間、安裝時間、管線預留預埋時間、管線預制安裝時間、系統試驗時間、隱蔽驗收時間以及調試時間都應在總計劃中有詳細標明，如墻體筑砌要考慮設備的進場線路，基礎施工要考慮基礎凝結強度和設備安裝時間，吊頂施工要考慮吊頂內的隱蔽驗收，系統調試時間，冷負荷要安排在夏季，熱負荷要
