1、照明設計中幾個容易混淆的做法北京新紀元建筑工程設計有限公司摘要：文章論述了工程照明設計中幾個容易混淆的做法，尤其對應急照明、疏散指示標志燈的供電和控制方式指出了正確的做法，值得電氣設計人員注意。關鍵詞：照明設計 應急照明 疏散指示標志 強啟民用建筑電氣照明設計中，電氣的節能、光源的選擇、燈位的設置、線路的敷設等等無疑是重要的內容，除此之外，配電與控制方式更是民用建筑電氣設計的基礎，做好基礎設計更有助于設計水平的提高。在“民用建筑電氣設計規范”JGJ/T16-92中將火災應急照明清楚的分為備用照明、疏散照明及安全照明三種應急方式，也就是說應急照明是一個總的概念。它涵括了備用、疏散、安全照明三種不

2、同的概念，也指出了三種不同的應用。在JGJ/T16-92 .1還針對“應急照明”下了明確的定義。而在不少的刊物中經常可以看到應急照明和疏散照明并列作為標題加以敘述，這種說法可能來自“高層民用建筑設計防火規范”GB50045-95 9.2節“火災應急照明和疏散指示標志”相關的內容，比較上述的幾個規范的相關內容就可以發現這些規范中有關“備用照明”和“應急照明”說的是同一個內容，不免混淆兩個不同的概念。若僅僅是說法的不確切的話還無傷大雅，而實際上往往會帶來設計內容的差異。在“建筑照明設計標準”GB50034-2004 5.4.2又恢復了JGJ/T16-92的說法，為此就應該用應急備用照明、應急疏散照

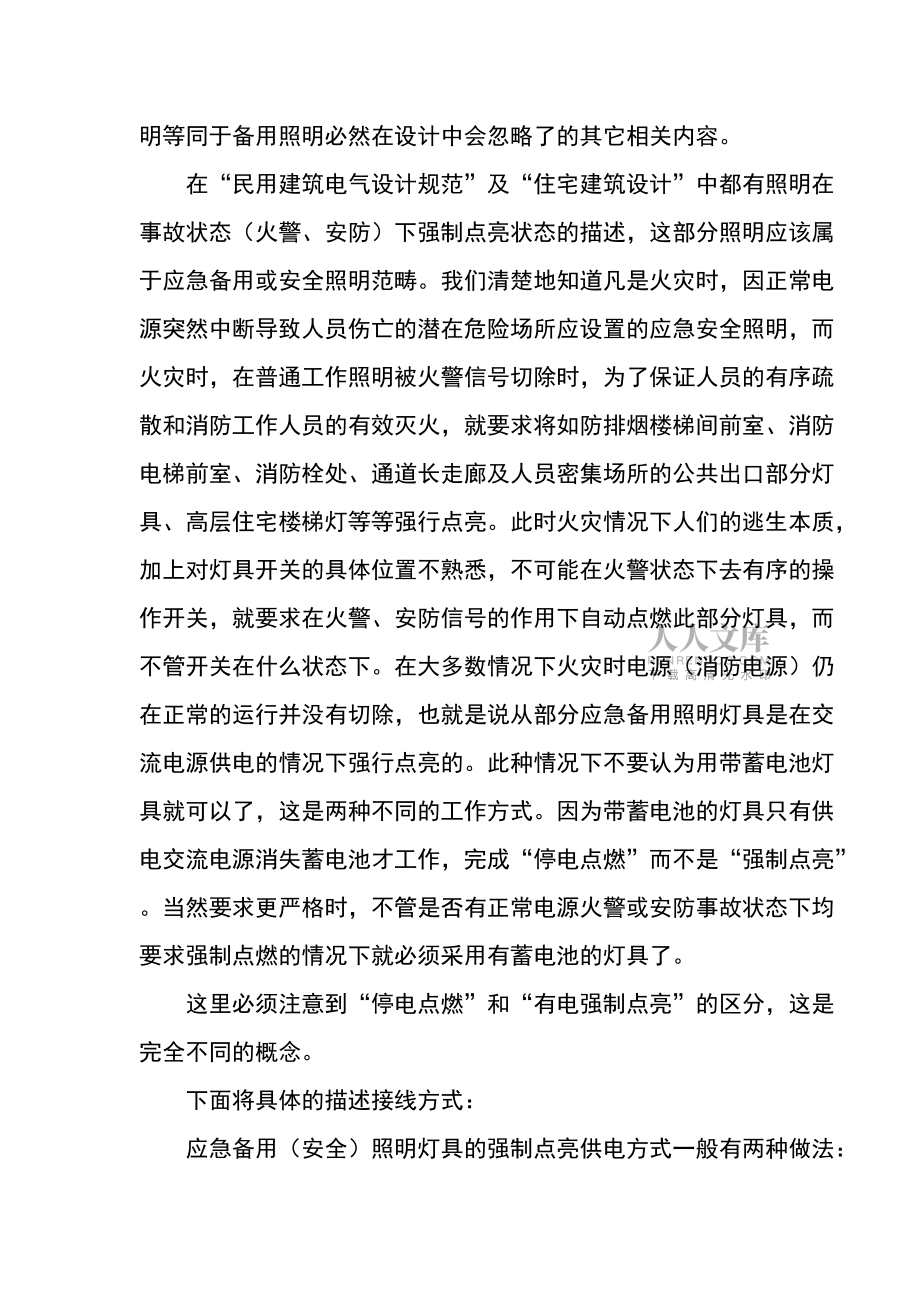

3、明、應急安全照明而將不確切的術語擯棄，代之。如果把應急照明等同于備用照明必然在設計中會忽略了的其它相關內容。在“民用建筑電氣設計規范”及“住宅建筑設計”中都有照明在事故狀態（火警、安防）下強制點亮狀態的描述，這部分照明應該屬于應急備用或安全照明范疇。我們清楚地知道凡是火災時，因正常電源突然中斷導致人員傷亡的潛在危險場所應設置的應急安全照明，而火災時，在普通工作照明被火警信號切除時，為了保證人員的有序疏散和消防工作人員的有效滅火，就要求將如防排煙樓梯間前室、消防電梯前室、消防栓處、通道長走廊及人員密集場所的公共出口部分燈具、高層住宅樓梯燈等等強行點亮。此時火災情況下人們的逃生本質，加上對燈具開關

4、的具體位置不熟悉，不可能在火警狀態下去有序的操作開關，就要求在火警、安防信號的作用下自動點燃此部分燈具，而不管開關在什么狀態下。在大多數情況下火災時電源（消防電源）仍在正常的運行并沒有切除，也就是說從部分應急備用照明燈具是在交流電源供電的情況下強行點亮的。此種情況下不要認為用帶蓄電池燈具就可以了，這是兩種不同的工作方式。因為帶蓄電池的燈具只有供電交流電源消失蓄電池才工作，完成“停電點燃”而不是“強制點亮”。當然要求更嚴格時，不管是否有正常電源火警或安防事故狀態下均要求強制點燃的情況下就必須采用有蓄電池的燈具了。這里必須注意到“停電點燃”和“有電強制點亮”的區分，這是完全不同的概念。 下面將具體

5、的描述接線方式：應急備用（安全）照明燈具的強制點亮供電方式一般有兩種做法：一是在配電箱中設置專用的強制點亮母線，它他平時是沒有電的。在火災等非正常情況下由一個能承擔整個配電箱全部負荷的三相交流接觸器將正常電源供電母線和強制點亮母線連接，接通電源。要注意的是要送出和正常照明支路同相位的電壓支線（這樣可以避免照明支路上的同一個開關內錯誤的引入線電壓，或通俗的說不應在同一個開關的端子上引入兩個相互之間有電壓的火線）。第二種做法是在在每個照明支路的低壓斷路器下端經只須承擔同一支路負荷小容量的單相交流接觸器接出強啟電壓線，在此種做法中應盡量不要用一個三相交流接觸器去操作三個照明支路（這樣做法只有在三個照

6、明支路的工作狀態一樣的情況下才這樣作）。在工程實踐中每個照明支路中強啟電源線、相線及中性線是共管敷設的，也就是說每個照明支路是三線輸出的。在這種三線式的支路上要接單極雙控開關，其中一個端子接支路電源線，另一端接強啟電壓線。若采用節能自熄開關控制時，必須注明采用有三端式節能自熄定時開關，同樣一端接支路電源線，另一端接強啟電源線，這兩種開關的接線方式是一樣的。設計中要注意的是：1. 工程設計中沒有專用的消防強啟控制開關，只是兩地控制用的單極雙控開關用于強啟而已。也就是同一開關的不同用處，不要人為的復雜化。2.在電梯前室等人員密集場所的應急備用照明燈的強啟要選用單極雙控開關，而在樓梯間用自熄聲光控開

7、關。電梯前室不允許用聲光控開關，這是由于電梯前室的人流比樓梯間的人流多，人流密集。重要性相對比樓梯間大。樓梯間平時人流量較小的緣故，即使在建筑節能設計中電梯前室的燈具也不要求使用自熄開關，而為了節能樓梯間就應選用節能聲光控自熄開關了。圖中三端式節能自熄定時開關用外特性為開關被釋放時延時閉合的動斷觸點表示。3.工程設計中不應該用普通的單極單控開關接在應急回路中，而將上述的強啟線直接接到燈具上，表面上看強啟電壓線有電時，接在支線的全部燈具強行啟動，可起到應急狀態下的強啟作用，是正常時支路上的任意一個開關閉合就會導致支路上的燈具全部導通，一是一個開關的容量不能滿足這個照明支路上所有燈具的容量，二是除

8、已經閉合的開關之外其他開關就沒有用了。4.有的設計在這樣的支路上根本就沒有開關，支路電源線和強啟電壓線均接在燈具的一端上，那就是沒有理解強啟的作用造成的,似乎在火災信號的作用下強行使所有的燈具全部點亮,實則上述的接觸器沒有任何作用,這在工程設計中是不允許的。 5.有的工程為了節約平時的照明用電，要求走廊部分的持續型的應急備用照明采用雙控開關兩地控制，如何實現呢，本文此處試圖給出一種接線方式，供工程設計參考。此開關平面圖符號見GB/T 4728.11-14-07。6.對于要求在消防、安防及手動信號以及不管電源是否正常都能點亮的條件下，就必須選用帶有蓄電池的燈具作為應急備用照明。燈具在正常狀態下有

9、單極雙控開關控制來實現開與關，而在消防、安防或正常電源斷電的情況下不管開關處在什么狀態下燈具自動點亮。應急疏散照明、應急安全出口指示照明（帶蓄電池）與應急備用照明的強啟是兩種不同的應用方式，同樣的三線式配電方式但不應該接于同一照明支路上，照明配電設計者應清楚地知道這兩種照明方式的第三條支線的功能含義，正如前述前者是電源檢測線，后者是消防強啟線。在此條件的要求下就必須采用四線配電方式。工程設計中有的底層為小商鋪將疏散出口指示燈和應急備用燈接于同一支路上的作法，若疏散出口指示燈常亮，應急備用燈常滅停電時點亮，同樣是帶有蓄電池又工作在不同的工作方式應急備用照明燈要么在原地有控制開關，要么應急備用照明

10、燈只能以兩線接線方式直接接在支線電源上。7.對非持續性的應急備用燈具，也就是平時不使用的應急備用照明燈具應在消防控制室或配電箱上集中控制（手動、消防、安防控制信號）。這種非持續性燈具的供電回路應該是由低壓斷路器與受消防等控制信號作用的接觸器串聯供電，手動信號與消防、安放信號是“或”關系作用于交流接觸器，在消防、安放信號的作用下強制使這些非持續性的應急備用燈點亮,而不管手動信號是否處于ON狀態。8.在綜合各種外在狀況（如電源的可靠性、工作場所的苛刻要求等）選用帶蓄電池的應急備用燈具時，就要從電源端直接引一條專用的電源檢測線。采用這種方式供電的目的是在集中信號（消防、安放等）的作用下不管電源是否有

11、電，接在此回路上的燈具在接觸器閉合及正常電源故障情況下瞬時點亮，而不用考慮燈具的正常電源是否斷電。9.在有的工程設計中在選用帶有蓄電池的應急備用燈具，雖然也是三線式配電，現場設單極單控開關進行原地控制,消防時有消防控制信號切斷此支路上的低壓斷路器(可帶分勵脫扣器),轉為蓄電池供電,應急備用燈點亮，雖然可以達到火災時應急備用照明燈強制點亮的目的，這樣在火災時若正常的外部的雙切電源還正常工作的情況下，就讓燈具自帶的蓄電池過早的放電是不可取的。在不影響應急照明燈火災時強行點亮的功能的條件下，應盡量延長蓄電池的壽命，所以工程設計中最好不采用這種方式 。從上述的8.9中，帶有蓄電池的燈具的電源檢測線應和

12、引入燈具的電源線同相，而不允許接入異相電壓。工程實踐中一般是三線式供配電方式，理論上這根電源檢測線應直接接在電源相線上，而不應經開關接入。若需要保護可在這根電源檢測線上不用低壓斷路器（為了防止在配電箱中同類型的開關人為的誤操作，）而是連接一個熔斷器，來以示區別并實現充電回路的保護。實際工程設計中這根電源檢測線的上端接在同一支路的低壓斷路器的下端時，就可以省去這個熔斷器，然而當支路發生短路開關跳閘時，就會使其他無故障的燈具蓄電池不必要的放電工作。對于平時不工作的非持續性應急備用照明燈具來說，此時若處在非火災或非安防狀況下這些燈具點亮那是很容易發現的，維修操作工很容易檢查出這種工作狀態。對于平時工

13、作的應急照明燈具來說此種狀態就不易被人發現了，就不能判定是低壓斷路器跳閘與否。為此可在支路的低壓斷路器上一輔助節點引出燈光信號，省去熔斷器，這是工程設計中應該提及這一點。工程實踐中也有二線供配電方式的做法，即在有蓄電池的燈具上其電源檢測端子和相線引入端子并聯接于照明支線上，這種情況在燈具本身沒有就地開關時也可正常的工作，只是這種工作狀態多用于普通的建筑根據需要在維修后而增設的應急備用照明燈具的接線方式，或將帶有蓄電池的應急備用燈具接在插座上而兩線式供電工作，雖然這種方式多見但不是正規的設計。由于電氣照明平面圖一般要求多于三根線者應表示導線根數，故設計者應根據上述原理圖仔細標示導線的根數，這是需

14、用心做的事情，切勿以為無足輕重。另外，不要忽視的是在高層建筑的電氣及弱電豎井內（特別在豎井中安裝了和消防等有關的電氣設備的情況下）也要考慮必要的應急備用照明。在工程設計中，如上述電梯廳、樓梯間的應急備用燈除了要注意火災時強啟的不同要求之外，共同之處是一般不采用自帶蓄電池的燈具，而是普通的民用燈具，但設計中往往沒有特殊的指出燈具要采用不燃燒材料制作的保護罩，這就會在無意之中有違反電氣設計強規的嫌疑。 在電氣照明設計中，一類建筑的消防電源按一級負荷要求供電，二類建筑的消防電源按二級負荷要求供電，我們知道二級負荷設計中一般提供雙回路即可，當然對于一級負荷的供電設計和運行措施要盡量保證負荷終端的雙切電

15、源不中斷，重要者還要有第三電源。二類建筑的“應急”照明設計僅僅采用雙回路市電自動切換的照明配電箱供電，就能完成二類建筑的“應急”照明供電嗎？答案應該是否定的！比如在GB60067-97“汽車庫、修車庫、停車場設計防火規范”中，對于II,III類設計汽車庫和I修車庫也是按二級負荷供電。一般的汽車庫的照明應設置各自獨立照明支路，分為停車位照明、行車道照明、進出庫車道照明、車庫用房等的一般照明，這些性質的照明回路可由普通單電源供電的配電箱各自引出。此外，按照規范要求能滿足二級負荷供電要求，由一個專用的具有雙切開關的照明配電箱設置專用的“應急照明”回路，為了人員疏散而設置的蓄電池的疏散指示照明及安全出

16、口指示照明可獨立支路引出，也可在普通照明配箱中以獨立支路引出。當然雙回路電源在火災時可能均會失效的情況下，要為使汽車庫維持正常的運行就不得不在行車道照明支路中按照一定的間隔加裝滿足規范要求的連續供電時間及適當照度的帶有蓄電池的應急備用照明燈具。在通常的設計中對于汽車庫的應急疏散照明、出口指示照明一般不管是一類建筑還是二類建筑都選擇了蓄電池燈具，而在其他場所就不考慮可能在雙電源均失電的情況下的應急備用照明。從上面的分析中就可以看到同一個規范GB50067-97 .2與9.0.4是不一致的!在二類建筑的應急備用照明工程設計中，認為由雙電源自動切換裝置供電的系統就能滿足其中的應急備用照明的要求，或認

17、為建筑物中特別重要的部門如變配電室、中控機房、消防控制室、消防泵房等要求在電源故障情況下仍應有不少于正常照明的照度的場所全部采用帶蓄電池的燈具。這兩種做法都是值得商榷的，這是沒有正確的理解應急備用照明的功能造成的。特別應注意的是不管是一類建筑還是二類建筑變配電室等重要場所的應急備用照明都應有一定數量的帶蓄電池的燈具。可以這樣的推斷即使是為三類建筑的變配電室，由于它只有一個電源，為避免停電時造成的不必要的慌亂，應有一定數量的帶蓄電池的燈具以備應急用。疏散走道和公共出口處應設置應急疏散照明和應急安全指示照明，一般情況下應急疏散照明平時處于點亮狀態。工程設計中一般疏散照明燈具帶有蓄電池的，只是在正常

18、電源停電的情況下由滿足一定放電時間的蓄電池供電，為停電時疏散人員提供相應照度的照明。此時無論是火警，安防報警等情況下都處于點亮狀態。為了便利管理和控制，疏散照明一般不在普通配電回路混裝，只有特別少量且分散的區域內安裝的疏散燈具才勉強混裝，應注意的是帶蓄電池的疏散照明燈具的電源檢測線（充電線）要接在混裝的普通燈的開關線之前，即接在電源相線上，在設計中不標示這根電源檢測線的情況時有發生；有蓄電池的疏散燈的供電電源可以接自普通照明配電箱的專用回路中；有條件時，應急疏散標志燈和出口標志燈的供電電源應接自雙電源互切供電的專用配電箱的專用回路上，以減少蓄電池的放電次數，增加其壽命。這樣作對于一類建筑中的應

19、急疏散照明設計是很有必要的。在“建筑電氣工程施工質量驗收規范”GB5O3O3-2002 中對燈具距地高度小于2.4米時,燈具的可接近裸露導體必須接地有著明文的規定,工程設計中對于安裝高度一般低于2.4米的應急疏散指示燈具要求加裝PE線，理應像插座回路那樣標示，這樣在施工中專門用于有蓄電池的疏散指示燈回路就應該敷設四根支線了。另外有的工程設計中認為應急疏散指示燈安裝過低，為了人身安全支路電源采用剩余電流保護開關，由于應急疏散指示燈屬于消防類負荷，電源支路保護開關采用普通的低壓斷路器即可。為防止線路發生接地故障人身安全，特別正在火災狀況下消防人員的安全，應要求選用燈具的防護等技術參數符合消防認證，

20、線路采用耐火導線及相應的線路敷設防范措施或只能安裝報警式剩余電流保護裝置。在采用集中蓄電池供電的情況下，火災疏散照明支路可在火災持續一段時間后人為有選擇的切除，同樣，在采用集中蓄電池供電的情況下，無論是對疏散燈照明回路檢查或建筑物節假日時也可很方便的對此疏散指示等回路停電,采用就地安裝的蓄電池燈具就沒有這樣方便了。當采用集中蓄電池電源時，為此對于一類建筑的應急備用照明的事故照明配電箱應采用雙電源供電的EPS方式，對于二類建筑的應急備用照明可采用事故照明配電箱單電源供電的EPS方式。注意到對于一類建筑和二類建筑中的應急備用照明的容量的差異并沒有找到相關規范的支持。同樣應急備用照明根據需要可以采用

21、持續性的常亮工作方式；也可以采用非持續的工作方式，在消防火警信號、安防信號及手動信號的作用下點亮。在常用的電源比較可靠的情況下，一般宜采用非持續的工作方式。采用燈具在正常情況下不點亮的非持續的應急備用工作方式，要注意燈具在建筑物的布置得恰到好處而不影響正常照度的均勻。在采用集中蓄電池電源是要注意的是，在建筑電氣工程施工質量驗收規范GB50303-2002 指出“不間斷電源輸出端的中性線(N極)，必須與由接地裝置直接引來的接地干線相連接,作重復接地。”在工程實踐中往往將EPS的N 線就近和接地干線相接，這和規范中的條文是不一致的。要注意到上述的工程做法破壞建筑物的供電系統的TN-S接地型式（建筑物內PE線和N線是各自獨立的），因為建筑物內的N線在總等電位端子箱連接外和接地干線就不允許再次相接，EPS的N線要用絕緣導線和總接地端子板相接。在工程設計中對于集中ON/OFF照明支路，常常采用支路中的低壓斷路器來實現的
