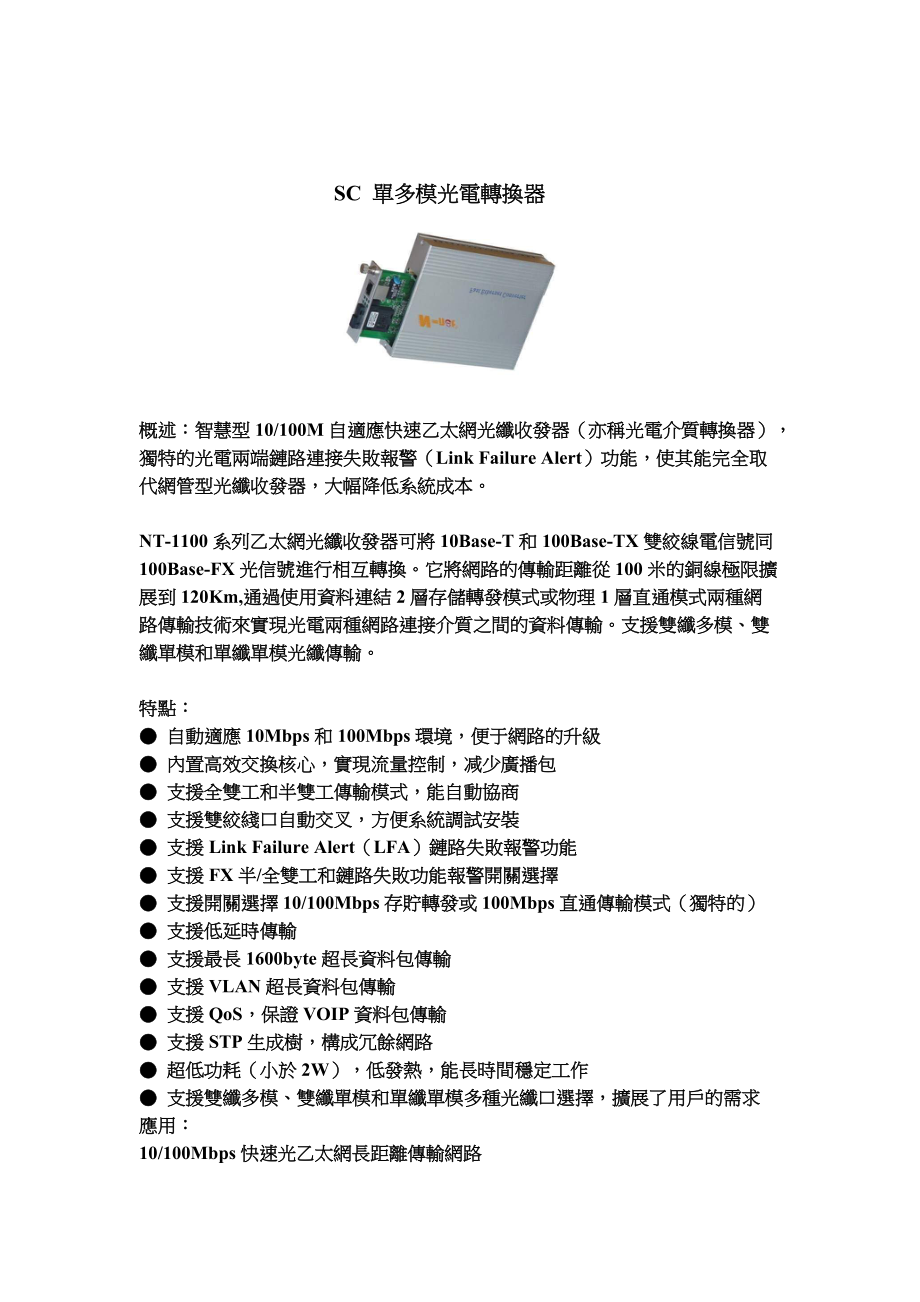

1、SC 單多模光電轉換器概述：智慧型10/100M自適應快速乙太網光纖收發器（亦稱光電介質轉換器），獨特的光電兩端鏈路連接失敗報警（Link Failure Alert）功能，使其能完全取代網管型光纖收發器，大幅降低系統成本。NT-1100系列乙太網光纖收發器可將10Base-T和100Base-TX雙絞線電信號同100Base-FX光信號進行相互轉換。它將網路的傳輸距離從100米的銅線極限擴展到120Km,通過使用資料連結2層存儲轉發模式或物理1層直通模式兩種網路傳輸技術來實現光電兩種網路連接介質之間的資料傳輸。支援雙纖多模、雙纖單模和單纖單模光纖傳輸。特點： 自動適應10Mbps和100Mb

2、ps環境，便于網路的升級 內置高效交換核心，實現流量控制，減少廣播包 支援全雙工和半雙工傳輸模式，能自動協商 支援雙絞綫口自動交叉，方便系統調試安裝 支援Link Failure Alert（LFA）鏈路失敗報警功能 支援FX半/全雙工和鏈路失敗功能報警開關選擇 支援開關選擇10/100Mbps存貯轉發或100Mbps直通傳輸模式（獨特的） 支援低延時傳輸 支援最長1600byte超長資料包傳輸 支援VLAN超長資料包傳輸 支援QoS，保證VOIP資料包傳輸 支援STP生成樹，構成冗餘網路 超低功耗（小於2W），低發熱，能長時間穩定工作 支援雙纖多模、雙纖單模和單纖單模多種光纖口選擇，擴展了用

3、戶的需求應用：10/100Mbps快速光乙太網長距離傳輸網路技術指標:參數規格接入方式10/100Mbps標準IEEE802.3 10Base-T Ethernet,IEEE802.3u,100Base-TX/FX Fast Ethernet, IEEE802.3x Flow control,IEEE802.1q VLAN,IEEE802.1p QoS,IEEE802.1d Spanning Tree波長850nm/1310nm/1550nm傳輸距離雙纖多模：2Km，雙纖單模：20/40/60/80/100/120Km，單纖單模：20/40/60/80/100Km五類雙絞線：100m埠1個RJ

4、45口： 連接STP/UTP五類雙絞線1個光纖口： 多模SC或ST光纖口（光纖尺寸50,62.5/125m）單模SC/FC光纖口（光纖尺寸9/125m）單纖單模SC/FC光纖口（光纖尺寸9/125m）轉換方式介質轉換、存貯轉發/直通MAC地址表1K暫存器空間1Mbit流量控制全雙狀態：流量控制, 半雙工狀態：背壓方式延時存貯轉發：9.6us，直通：0.9us誤碼率19-9MTBF10萬小時LED指示燈POWER(電源)，FX LINK/ACT（光纖連通/動作）FDX（FX全雙工方式），TP LINK/ACT（雙絞線連通/動作）TP 100（雙絞線100M傳輸速率），FX 100（光纖100M傳

5、輸速率）電源DC5V 1A（外置），AC220 0.5A/DC-48(內置)功耗2W工作溫度-1055 工作濕度5%90% 儲存溫度-4070儲存濕度5%90%無凝結尺寸140mm（寬）x 110mm（深）x40 mm（高）（內置電源）71mm（寬）x 94mm（深）x26 mm（高）（外置電源）25mm（寬）x 152mm（深）x128 mm（高）（模組卡）用戶接入系統 用戶接入系統利用10Mbps/100Mbps自適應及10Mbps/100Mbps自動轉換功能，可以聯接任意的用戶端設備，無需準備多種光纖收發器，可爲網路提供平滑的升級方案。同時利用半雙工/全雙工自適應及半雙工/全雙工自動轉換功能，可以在用戶端配置廉
