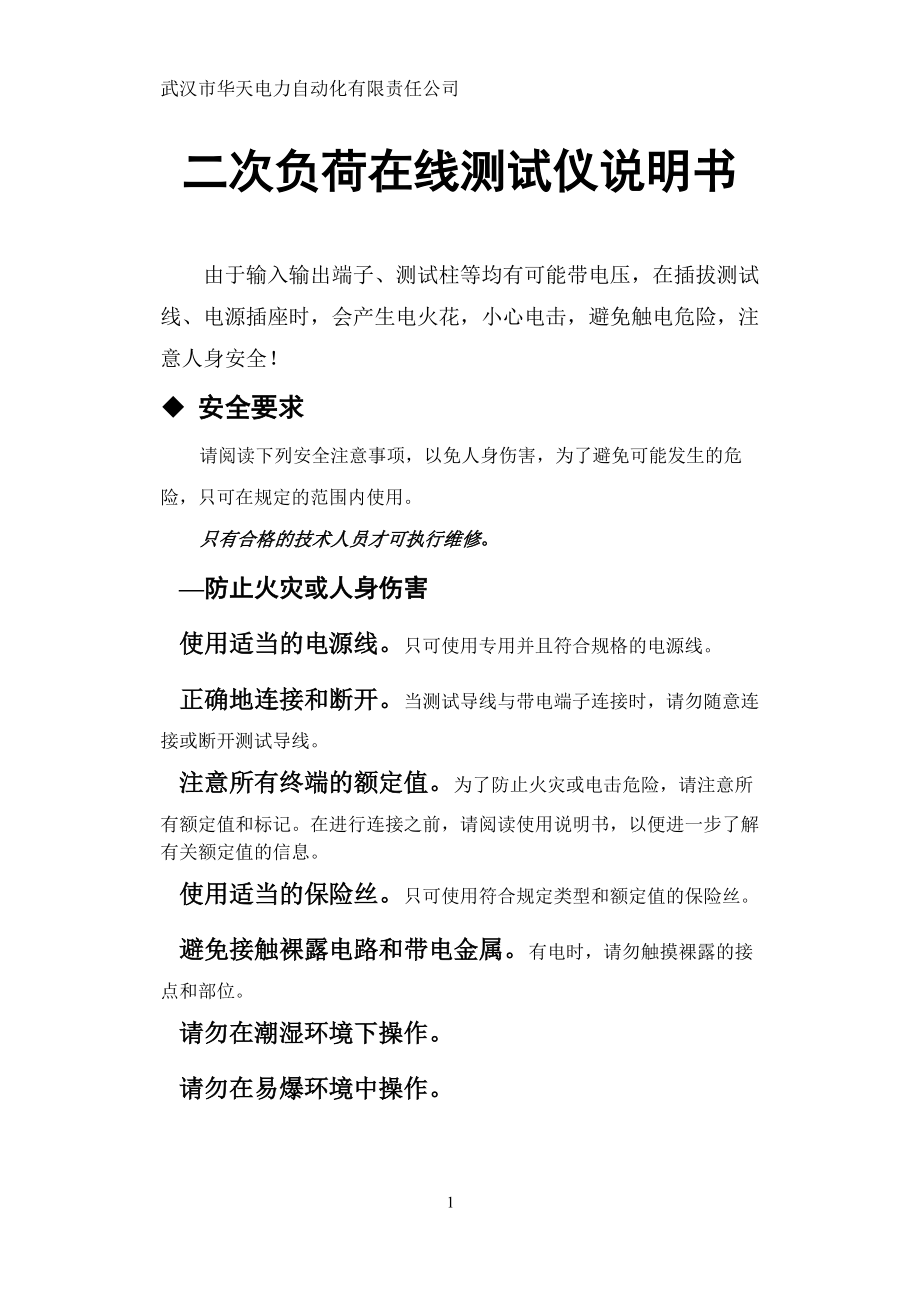

1、武漢市華天電力自動化有限責任公司 二次負荷在線測試儀說明書由于輸入輸出端子、測試柱等均有可能帶電壓，在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身安全！u 安全要求請閱讀下列安全注意事項，以免人身傷害，為了避免可能發生的危險，只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害使用適當的電源線。只可使用專用并且符合規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。注意所有終端的額定值。為了防止火災或電擊危險，請注意所有額定值和標記。在進行連接之前，請閱讀使用說明書，以便進一步了解有關額定值的信息。使用適當的保

2、險絲。只可使用符合規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。有電時，請勿觸摸裸露的接點和部位。請勿在潮濕環境下操作。請勿在易爆環境中操作。目 錄一概 述1二主要特點1三 主要技術指標2四面板說明3五操作說明4六整檢裝置檢測該儀器的方法7七注意事項8八 常見故障處理9九 上位機軟件操作說明9一概述在電能計量裝置現場檢驗作業指導書中對互感器的二次回路的實際負荷也提出了明確定要求。實際上互感器實際二次負荷對互感器的誤差有著大的影響。目前市場上的二次負荷測試方法大多采用伏安相位法來測試，這種方法存在接線麻煩，需要斷電介入測量，讀數不直接等缺點。針對以上問題，武漢市華天電力自動化有限責任公司

3、的科技人員利用最新科技成果，結合平臺技術研制生產出高性能價格比，技術水平達到國際先進水平的HTFH-H二次負荷在線測試儀， 二主要特點本儀器具有以下一些獨有的功能。1. 模具塑料機箱，保障測試人員及系統安全。2. 備用溫度濕度傳感器，真實反映現場情況。3. 接線錯誤自動提示，多重保護，使用安全。4. 測量數據自動根據誤差大小進行量程切換。5. 采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾 能力強。6. 采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；數據自動修正功能：完全消除導線、隔離互感器及現場干擾帶來的誤差。7. 數據（測量結果、線號、測試人、測試時間、功率因數等）具備掉電存

4、貯及瀏覽功能，能與計算機聯機傳送數據。8. 采用鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。9. 二次負荷測試，采用鉗表采樣電流，無需斷開二次回路。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。三主要技術指標1環境條件溫度：5°C40°C相對濕度：<95%（25°C）海拔高度：<2500m外界干擾：無特強震動、無特強電磁場2技術指標1）.CT二次負荷測量阻抗測量范圍：0.150.0阻抗測量準確度：DX=±(1%×X+1%×

5、;Y±2個字)DY=±(1%×X+1%×Y±2個字)2個字儀器的量化誤差2）. PT二次負荷測試導納測量范圍:0.1ms99.9ms導納測量準確度: DX=±(1%×X+1%×Y±2個字)DY=±(1%×X+1%×Y±2個字)2個字儀器的量化誤差3）.電流表頭：0.5%4）.電壓表頭：0.5%四面板說明1電壓輸入航插2鉗表電流輸入航插3溫濕度傳感器4計算機串行通訊接口5按鍵6充電插座及指示燈7電源開關8液晶顯示屏五 . 操作說明1按鍵使用方法“0”“9”鍵使用時只需

6、按一下，就可將數字輸入；下半部“A”“Z”的26個英文字和“”、“”、“/”、“*”、“·”、“ ”的特殊字符使用時，從左至右分別連著按一下、二下、三下、四下、五下，就可將這些英文字和特殊字符輸入。在輸入時因考慮輸入穩定，所以響應較慢，請輸入一位后，稍等一下，顯示后再輸下一位。如果該位輸錯了，只須按“ ”鍵，退回前一位后重輸即可。“上頁”、“下頁”是在屏幕翻頁時使用， “取消”、“確定”、“復位”鍵在下面操作步驟中說明使用方法2主界面介紹主界面如下圖所示，由8個系統組成。a.CT負荷：在該菜單中可以測試CT二次負荷。b.PT負荷：在該菜單中可以測試PT二次負荷。c.數據瀏覽：對存儲的

7、數據進行瀏覽，刪除等管理。d.系統設置：可以設置和改變系統的時間、液晶顯示的對比度。e.系統幫助：在該項中可以查看各種幫助信息。如接線圖、系統介紹、故障處理、聯系方式等等。f.設置：該設置不對用戶開放，主要由廠家設置一些初試出廠數據。3.CT負荷測試全過程介紹1).接線圖2).開始測試開機，按任意鍵進入主菜單，選擇CT負荷，確定鍵進入。儀器就開始實時測量。界面如下圖所示，各項參數簡介如下。I：CT二次電流R：CT二次負荷中的電阻分量X：CT二次負荷中的電抗分量COS：根據R,X算出的功率因數U：Sn：(Ie為額定電流1A或5A)：根據COS算出二次負荷電流電壓之間的角度測試過程中，如果需要存儲

8、，輸入用戶編號后，光標移動到存儲，按確定鍵即可。3).測試結束關機，拆線。4).如需要瀏覽保存數據，進入數據瀏覽即可。（與壓降數據瀏覽相同的操作步驟）4.PT負荷測試全過程介紹1).接線圖2).開始測試開機，按任意鍵進入主菜單，選擇CT負荷，確定鍵進入。儀器就開始實時測量。界面如下圖所示，各項參數簡介如下。U：PT二次電壓；G：PT二次負荷中的電導分量；B：PT二次負荷中的電納分量；COS：根據G,B算出的功率因數；I：Sn： （Ue為額定電壓100V、150V、100/3或100/等。：根據COS算出二次負荷電流電壓之間的角度。測試過程中，如果需要存儲，輸入用戶編號后，光標移動到存儲，按確定

9、鍵即可。3).測試結束關機，拆線。4).如需要瀏覽保存數據，進入數據瀏覽即可。（與壓降數據瀏覽相同的操作步驟）。六整檢裝置檢測該儀器的方法1.CT二次負荷阻抗檢定1).CT二次負荷阻抗檢定接線圖2).開始檢定具體測試和CT二次負荷測試完全一樣。2. PT二次負荷導納檢定1). PT二次負荷導納檢定接線圖2).開始檢定具體測試和PT二次負荷測試完全一樣。七.注意事項1. 電壓互感器二次回路壓降的測試，一般均在實際負荷運行情況下現場帶電進行，為此必須嚴格執行電業安全規程（電力線路部分）有關內容；2. 電壓互感器二次回路嚴禁兩點接地，以防電壓互感器二次側短路而損壞設備。3. 使用前應先用絕緣電阻表（

10、或萬用表）檢查專用測量導線各芯之間的絕緣是否良好，線是否良好接通，各接線頭與導線接觸是否牢固完好；4. 測試完壓降后，如需要測試二次負荷，必須要拆線后換上測試負荷的專用線才能測試負荷。5. 儀器不要被雨淋濕，不要受重壓。6.出現問題，請勿自行打開儀器，否則可能不能享受包修服務。7.如果出現數據長時間顯示為*，請復位儀器重新測量。八.常見故障處理1 開機后沒有顯示：處理辦法：電池電量不足？外接充電器工作。2測試過程中，出現接線錯誤提示：處理辦法：接線是否正確?接線是否牢靠？線路本身是否有接觸不好的地方（如保險絲，接線柱等）3 負荷過程中出現負荷為負的情況：處理辦法：請將鉗表反方向后重測。九.上位

11、機軟件操作說明本軟件系于武漢市華天電力自動化有限責任公司開發的通用二次負荷及二次壓降測試儀器相通訊的應用軟件,可以將測試儀器內部存儲的所有數據一次性傳送到計算機內部,并可以根據用戶的情況,將測試數據與MIS系統接口，達到網絡數據共享的目的！1. 主界面介紹：2. 數據傳輸點擊數據通訊下拉菜單中的接受數據按鈕，即彈出如下通信窗體。檢查基本設置中的串口號，然后單擊通訊按鈕即可。系統如果正常的話，將會出現如下窗體的滾動條，正常向前滾動的情況。傳送結束時，窗體左邊將出現提示，此時，用戶即可點擊退出，關閉窗體，數據已經采集結束，以文件的形式存放在電腦中。3. 現場數據管理數據提取到電腦中以后，點擊數據通

12、訊下拉菜單中的現場數據管理選擇項，在此窗體中點擊提取數據按鈕，這時系統將把電腦中的數據進行解析，然后，在左邊下拉框中將會出現你在現場所作過的記錄的用戶編號。在下拉框中點擊并選擇，你需要錄入數據庫的記錄，然后單擊“確定”按鈕。這時，您所做過的數據的基本信息、測試結果就將逐項顯示在窗體中。您在現場測試時，所需要輸入的信息可能不全，在數據進入數據庫之前，您可以對基本信息，測試結果等數據進行修改，編輯。此時，點擊下方的編輯按鈕，您可以進行修改。修改結束后，您單擊“錄入數據庫”按鈕，此時如果數據庫中，已經有您所要輸入的這條記錄（用戶編號和測試日期，時間均相同），系統將彈出對話框，問你是否要覆蓋它，點擊確定即可。如
