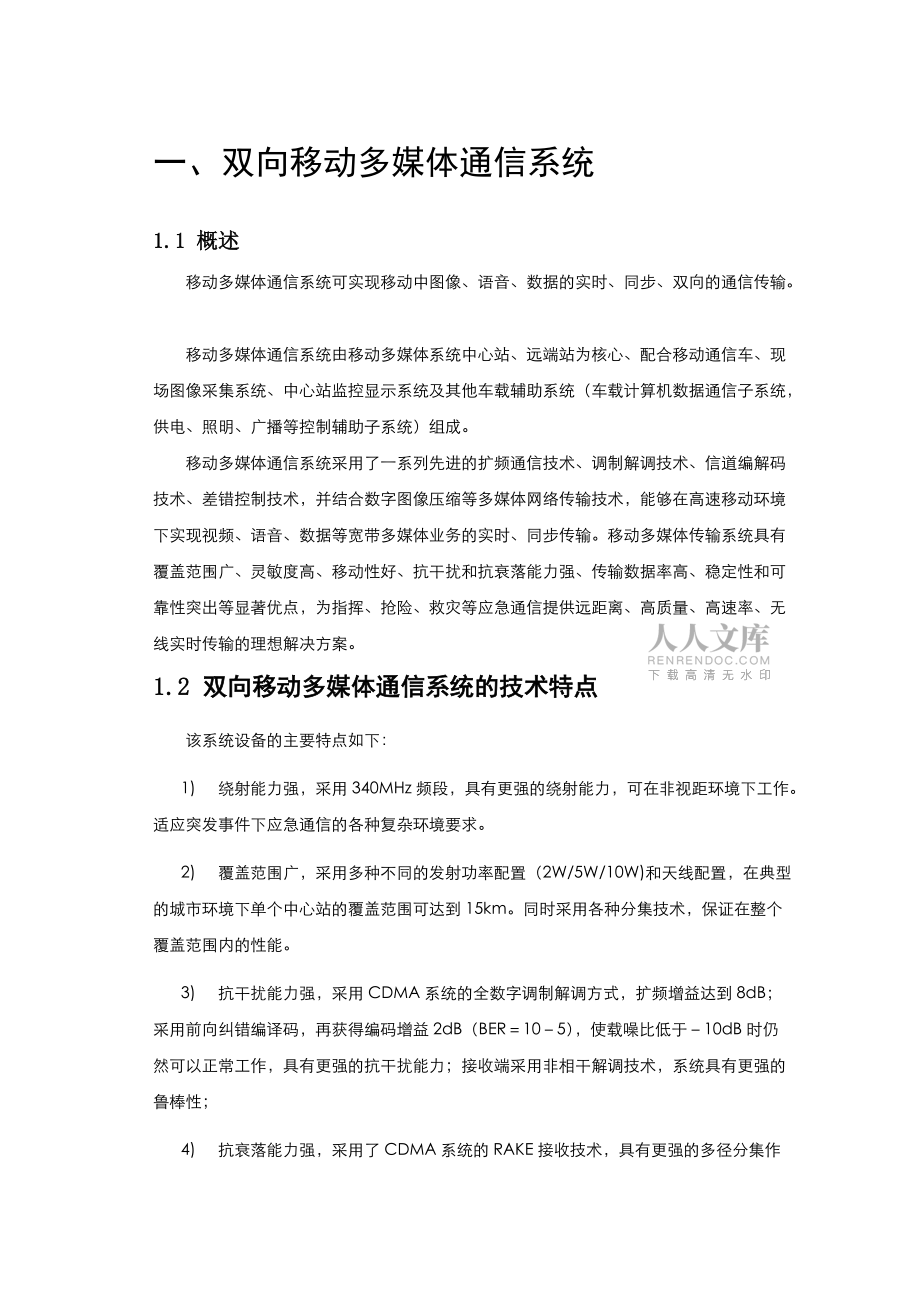

1、移動多媒體通信系統產品技術指標n 雙向移動多媒體通信系統n 單向高清晰度移動視頻傳輸系統一、雙向移動多媒體通信系統1.1 概述移動多媒體通信系統可實現移動中圖像、語音、數據的實時、同步、雙向的通信傳輸。移動多媒體通信系統由移動多媒體系統中心站、遠端站為核心、配合移動通信車、現場圖像采集系統、中心站監控顯示系統及其他車載輔助系統（車載計算機數據通信子系統，供電、照明、廣播等控制輔助子系統）組成。移動多媒體通信系統采用了一系列先進的擴頻通信技術、調制解調技術、信道編解碼技術、差錯控制技術，并結合數字圖像壓縮等多媒體網絡傳輸技術，能夠在高速移動環境下實現視頻、語音、數據等寬帶多媒體業務的實時、同步傳

2、輸。移動多媒體傳輸系統具有覆蓋范圍廣、靈敏度高、移動性好、抗干擾和抗衰落能力強、傳輸數據率高、穩定性和可靠性突出等顯著優點，為指揮、搶險、救災等應急通信提供遠距離、高質量、高速率、無線實時傳輸的理想解決方案。1.2 雙向移動多媒體通信系統的技術特點該系統設備的主要特點如下：1) 繞射能力強，采用340MHz頻段，具有更強的繞射能力，可在非視距環境下工作。適應突發事件下應急通信的各種復雜環境要求。2) 覆蓋范圍廣，采用多種不同的發射功率配置（2W/5W/10W)和天線配置，在典型的城市環境下單個中心站的覆蓋范圍可達到15km。同時采用各種分集技術，保證在整個覆蓋范圍內的性能。3) 抗干擾能力強，

3、采用CDMA系統的全數字調制解調方式，擴頻增益達到8dB；采用前向糾錯編譯碼，再獲得編碼增益2dB（BER105），使載噪比低于10dB時仍然可以正常工作，具有更強的抗干擾能力；接收端采用非相干解調技術，系統具有更強的魯棒性；4) 抗衰落能力強，采用了CDMA系統的RAKE接收技術，具有更強的多徑分集作用，特別適合城市快速移動的工作環境；采用空間分集、時間分集等多種先進的分集技術，極大增強系統的抗衰落能力。上述先進技術的采用保證了產品在復雜的工作環境下具有優勢的接收靈敏度，接收電平100dBm時仍能保證誤碼率<10E-5，誤幀率<1。5) 傳輸數據率高，靈活可調：雙向帶寬2Mbps

4、，滿足多媒體傳輸要求；采用ARQ差錯控制機制，鏈路自適應調節，大大增強無線鏈路傳輸質量；傳輸數據率靈活分配，可實現上下行全雙工、半雙工等多種數據傳輸方式，滿足不同用戶的需求。6) 優異的移動性能：通過全面的系統總體設計和多項先進技術的實施，設計移動速度可達20000km/h；目前實際環境下的路測速度240km/h，特別適應在機載、車載、艦載等高速移動環境下的工作要求，滿足不同用戶的工作需求。7) 整體解決方案、靈活方便：提供從遠端站到中心站端到端的整體集成解決方案，實現視頻、音頻、數據等多媒體信息的高速、實時、同步傳輸。8) 保密性、穩定性及可靠性強：產品采用了無線寬帶擴頻加密技術，實現全數字

5、信號處理；同時使用了超大容量FPGA設計，提供了系統的集成度；這些都保證了系統保密性、穩定性及可靠性強。9) 采用12V電源供電，滿足車載電平的要求。10) 充分考慮了設備的電磁兼容性、抗震性、溫度、濕度等適合野外工作環境的產品特征。11) 設備安裝簡單、方便，周期短、難度小。1.3 產品技術性能 技術參數工作頻率300-344MHz信道帶寬4MHz發射功率2W雙工方式TDD調制方式QPSK前向糾錯TURBO碼視頻編碼MPEG4調度音頻編碼G.728IP語音采用語音網關時可支持G.711（u-law,A-law64kbps）、G.729A、ITU-T G.723.1等音頻編碼方式性能指標數據帶

6、寬2Mbps（雙向）接收機靈敏度98dBm覆蓋范圍20km移動速度300km/h整機功耗<30W傳輸延時<10ms接口指標數據接口RJ45視頻接口BNC-75-KY音頻接口AV-8電源接口AC220V或DC 12V 天線接口N-50-KY測試接口RJ45物理指標機箱尺寸430mm×350mm×45mm重量3Kg工作溫度20oC 55 oC存貯溫度20oC 65oC二、單向高清晰度移動視頻傳輸系統2.1 系統描述HD移動高清視頻傳輸系統由發射機、接收機組成，可在高速移動條件下實現D1等高清晰度視頻及雙向調度語音的非視距傳輸能力。HD系統的技術指標明顯優于OFDM技

7、術體制的產品。 2.2 性能參數JoMobile HD移動圖像傳輸設備主要技術指標：技術參數工作頻率320-340MHz，630-670MHz信道帶寬1.2MHz/2MHz/2.67MHz/4MHz發射功率30dBm43dBm調制方式SC-FDE/QPSK前向糾錯TPC碼視頻編碼MPEG2音頻編碼G.728性能指標數據帶寬1.5Mbps（HD1）/2.6Mbps/3.2Mbps/5.2Mbps接收機靈敏度-98dBm/-96dBm移動速度180km/h整機功耗接收機<150W；車載發射<80W；手持機<15W接口指標音視頻接口接收機：蓮花接頭*3；車載發射機：3.5mm插座；

8、手持發射機： 3.5mm插座控制接口接收機：RS232；車載發射機：Mini-USB；手持發射機：Mini-USB電源接口AC220V或DC 12V 天線接口接收機：N型*2車載發射機：N型；手持發射機：SMA三、應用實例3.1 系統描述最基本的通信系統可以由一個“點對點”的“移動多媒體通信系統”構成。移動中心站移動遠端站應急通信指揮系統工作原理描述：l 移動遠端站在現場，單兵、車輛甚至飛機等平臺搭載終端設備，在系統有效覆蓋范圍內執行任務，并實時傳送現場音頻和視頻信息。l 中心站在通信指揮車或固定指揮中心內，系統中心站設備接收遠端所傳信息，即可對受災現場實時監控，同時可對遠端進行遠程指揮。l

9、數據傳輸中心站和遠端站之間，還可以實現實時的數據交換。3.2 系統覆蓋區域一般條件下，固定中心站與遠端站間距離可達15公里。一般條件下，車載站與移動遠端站間距離可達5公里。 3.5.1.3 移動多媒體通信系統的設備l 單兵背負式設備l 體積小、重量輕，便于攜帶；遠端終端設備重約3KG，規格250mm×180mm×60mm；l 采設備電池自供電，供電時間在3小時以上；電池可拆卸、可充電；l 背負式設備外包及連接電纜采用抗高溫及耐火材料；連續使用溫度可達1000 ，短時間使用可達1200 ，并且具有良好的抗酸堿腐蝕性。l 車載式設備.（.）成立于2004年，專注于企業管理培訓。提供60萬企業管理資料下載，詳情
