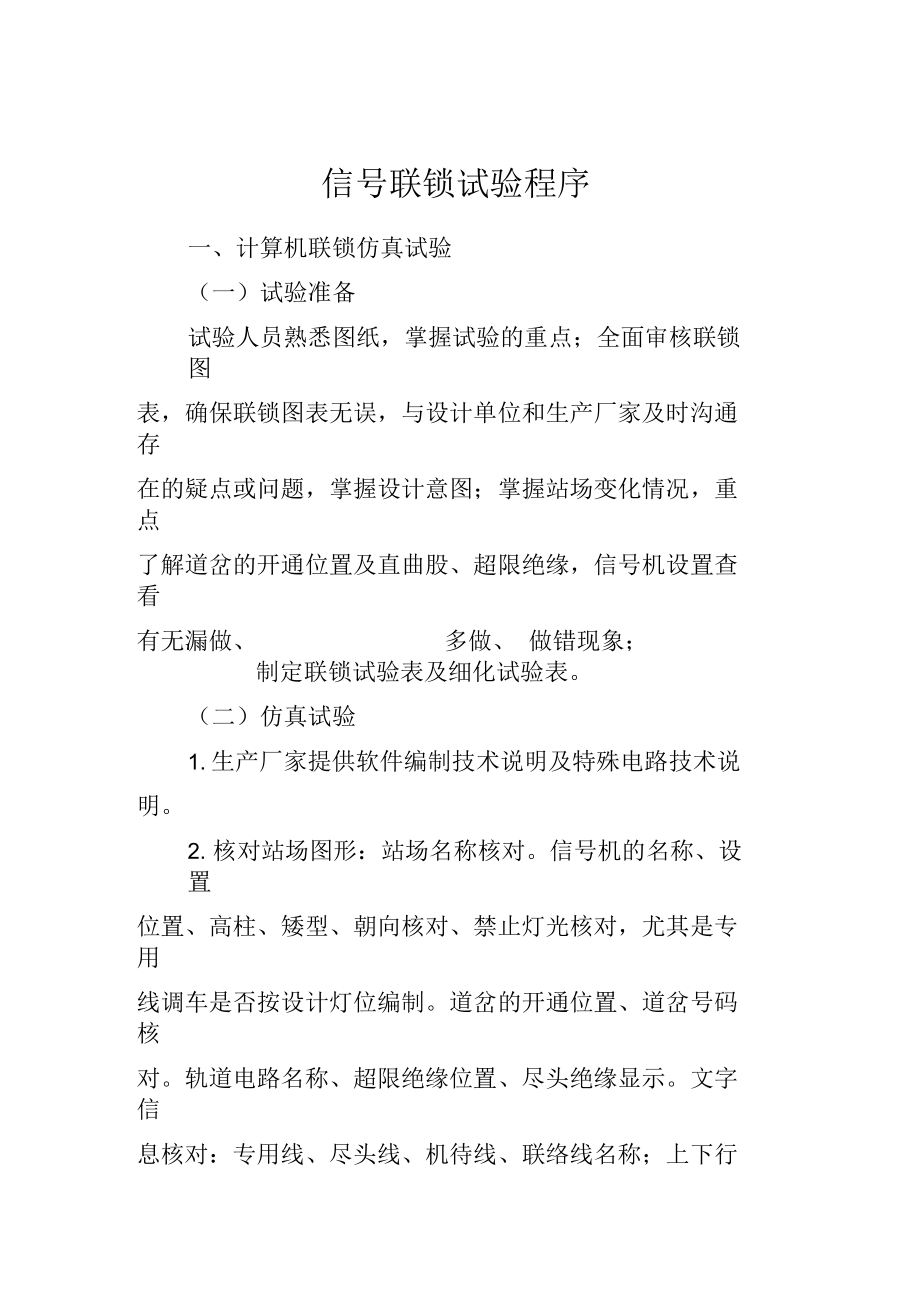

1、信號聯鎖試驗程序一、計算機聯鎖仿真試驗（一）試驗準備試驗人員熟悉圖紙，掌握試驗的重點；全面審核聯鎖圖表，確保聯鎖圖表無誤，與設計單位和生產廠家及時溝通存在的疑點或問題，掌握設計意圖；掌握站場變化情況，重點了解道岔的開通位置及直曲股、超限絕緣，信號機設置查看有無漏做、多做、 做錯現象；制定聯鎖試驗表及細化試驗表。（二）仿真試驗1. 生產廠家提供軟件編制技術說明及特殊電路技術說明。2. 核對站場圖形：站場名稱核對。信號機的名稱、設置位置、高柱、矮型、朝向核對、禁止燈光核對，尤其是專用線調車是否按設計燈位編制。道岔的開通位置、道岔號碼核對。軌道電路名稱、超限絕緣位置、盡頭絕緣顯示。文字信息核對：專用

2、線、盡頭線、機待線、聯絡線名稱；上下行方面、方向電路名稱、報警信息顯示、文字提示。站場圖形設置是否合理。按鈕名稱、車次號、鈕封、單鎖、單封標志正確。3. 輸入輸出對位。輸入對位主要是按照設計提供的端口表，核對端口正確，顯示正確；輸出對位主要是按照設計提供的端口表，核對端口正確，驅動時間符合設計要求，驅動設備動作、顯示正確。4. 聯鎖關系試驗。按照信號聯鎖關系試驗檢查表中 的試驗內容逐項進行試驗。5. 特殊電路試驗。上電鎖閉、倒機鎖閉，區故解鎖延時試驗，鎖閉區段與非鎖閉區段紅光帶解鎖延時試驗，車次號試驗，計數器試驗，引導總鎖閉時鎖閉道岔試驗（重點試道岔不能扳動，中岔兩咽喉分別鎖閉），防護道岔不在

3、定位報警試驗， 區故解或總?cè)私庋訒r(shí)時間試驗，驅采不一致試驗（根據生產廠家提供模擬場景，每種類型電路抽查試驗），軌道停電試驗，同步、運行試驗，非正常辦理進路試驗（抽查試驗） ，軟硬件升級時應進行軟硬件兼容試驗（無法驗證時，應在換裝開通聯鎖試驗前進行驗證）。自動（機械）化駝峰要進行模擬命令儲存、傳遞等特殊電路試驗。6. 仿真試驗過程中應即時填寫聯鎖試驗記錄。7. 發現問題及時與軟件生產廠家溝通，盡早解決軟件存在問題。對于存在問題填寫軟件試驗問題匯總表，軟件生產廠家進行書面答復。8. 存在問題克服試驗完畢，填寫 仿真試驗報告表， 生產廠家、電務段雙方簽字確認。二、模擬聯鎖試驗（一）模擬試驗前的準備工

4、作1 .接管單位檢查、試驗和核對聯鎖之前，工程施工單位應提前 5 天提供完整準確的圖紙、聯鎖試驗資料、驗收用竣工資料和有關技術資料。資料要齊全，圖紙完整、清晰、圖標規范，審批手續符合規定。大站、多方向出口車站以及站場復雜、有特殊進路的車站應有信號顯示關系圖和站內、區 間發碼聯系圖。2 .信號平面圖、雙線軌道圖、控制臺盤面（控顯器）圖與實際站場核對。逐一核對道岔、股道編號、允許接發車方向，軌道區段名稱、絕緣安裝位置，信號機名稱、位置、型號。特別是侵限絕緣、安全線保護道岔、坡道延續進路、專用線信號機等。3 .聯鎖進路表核對。在信號平面圖核對正確的基礎上，根據信號平面圖對聯鎖進路表全面核對。4 1）

5、進路與站場相符。5 2）進路中檢查的道岔、軌道、敵對信號、敵對進路等條件正確。6 3）計算機聯鎖車站聯鎖進路必須符合聯鎖表的規定，不得存在聯鎖表規定進路以外的任何進路（長調車進路除外） 。7 .有碼序及顯示關系的進路上道岔的直側向情況檢查。8 .各類電源對系統影響范圍試驗。（二）室內設備模擬聯鎖試驗（ .模擬試驗須按照電氣集中聯鎖試驗技術條件、 計算機聯鎖技術條件和 鐵路信號維護規則中的要求執行。（ .設備對位。設備型號、安裝位置、配線及配線端子編號須與圖紙相符。（ .模擬條件核對。施工單位應提供模擬條件示意圖，電務段應根據示意圖、逐項核對，確認模擬條件合理、正確，模擬盤及接配線準確無誤后方可

6、進行模擬聯鎖試驗。（ .單項設備核對（ 1）道岔：控制臺（控顯器）按鈕、控制臺（控顯器）表示燈、組合架繼電器位置（定、反位狀態）一致，與圖紙相符。（ 2）軌道電路：控制臺（控顯器）表示、組合架繼電器位置及狀態一致，與圖紙相符。按照軌道電路調整表，核對軌道電路設置配線正確。（ 3）信號機：控制臺（控顯器）按鈕、控制臺（控顯器）表示燈、組合架繼電器位置及狀態一致，與圖紙相符。（ 4）人解盤與實際相符。（ 5）控制臺（控顯器）各種按鈕、表示燈、報警器核對，位置、狀態與圖紙相符。（ 6）移頻、道口、閉塞設備核對。（ 7）場間聯系、站間聯系設備核對。（ 8）計算機聯鎖采驅一致性核對。（ 9）電源特性檢查

7、。（ 10）載頻布置與路局公布的LKJ 基礎數據一致性核對。核對結果記入單項設備核對表。單項設備核對不正確時，不允許進行聯鎖試驗。（ .模擬進路聯鎖試驗（ 1 ）根據電氣集中聯鎖試驗技術條件、 計算機聯鎖技術條件和鐵路總公司、路局聯鎖管理規定的要求，按照聯鎖表逐條進路進行試驗并做好記錄。（ 2）站內電碼化發碼電路試驗。（ 3）室內模擬試驗應檢查至分線盤。三、停點施工期間聯鎖試驗確認（一）在室內模擬聯鎖試驗正確的基礎上，方準進行開通前的室內外設備接入后的聯鎖關系試驗。（二）聯鎖試驗前，必須將工程調試中的模擬試驗條件撤除完畢。（ 三） 當室內、 外設備施工完畢并具備聯鎖試驗條件時，由聯鎖主任或聯鎖

8、管理工程師組織按照聯鎖電路檢查表的有關內容，進行室內外設備聯鎖電路的檢查、試驗與核對工作，并填寫信號聯鎖檢查表。1.單項設備試驗（ 1 ）首先對軌道電路進行核對和調整。按要求進行室外軌道區段與室內控制臺（控顯器）顯示一致的逐一核對。用軌道分路線分路相應軌道區段，測試軌道電路殘壓。對于一送多受區段，對各受電端必須分別斷開軌道變壓器進行核對，對于相鄰區段同為送電端時，要進行斷開軌道變壓器進行核對，確保軌道電路對應正確。（ 2）道岔位置核對和調整。室外核對人員要分工明確，配齊負責核對范圍內的“站場平面圖”和提前調查的“道岔定、反位開通位置表”， 按要求逐一對每組道岔進行室內外道岔開通位置一致性核對，

9、并同時核對道岔編號、定反位道岔表示、室內繼電器狀態與控制臺（控顯器）顯示一致；逐組道岔逐臺轉轍機斷表示試驗、安全接點防護試驗、擠岔試驗、室內組合側面動作熔斷器斷絲試驗，多機牽引道岔，逐一切斷表示進行位置核對和報警試驗；雙動及多動道岔，要同時進行道岔位置核對，并斷表示試驗；復示交分道岔，要排列進路進行推試驗小車核對。（ 3）對具備開放條件的信號機，應逐架進行信號機名稱、機型、燈位、方向、安裝位置、信號顯示核對，信號顯示關系試驗；燈絲斷絲轉換及報警試驗、紅燈轉移、滅燈試驗、室內熔斷器斷絲試驗。（ 4）其他單項設備試驗。2 .排列進路試驗（必要時重點抽查驗證）。進行列車、調車進路選排一致性及道岔帶動

10、、鎖閉條件及道岔位置核對試驗，進路鎖閉后道岔扳動試驗，敵對、交叉、重疊進路選排試驗。室內外要有專人負責進路確認工作。3 .區間閉塞結合電路試驗。在軌道上測試、核對發碼頻率及機車信號入口電流，測試的數據符合標準。4 .站內電碼化發碼測試。排列進路 （包括直進彎出進路）試驗同時在發送盒、分線盤和軌道上測試核對發碼頻率，在軌道上測試機車信號入口電流，測試的數據符合標準。5 .站（場）間聯系、道口信號、方向電路、專用線等特殊電路按設計進行試驗，確保聯鎖關系正確。6 .同時排列聯鎖表中所有通過進路進行開放信號試驗。7 .實車溜放功能驗證試驗。由于駝峰控制系統溜放方面的功能在模擬試驗中無法驗證，因此，在換

11、裝施工完畢后還必須進行實車溜放功能驗證試驗。四、其他檢查試驗及測試項目（一）電源特性測試。電源的帶載試驗、穩壓測試、主副電源切換、主副屏倒換、接地和混電測試。（二）室外設備建筑限界檢查測量（提前安裝到位的設備在停點施工前進行）。（三）軌道電路侵限絕緣、極性交叉檢查（極性交叉檢查也可在開通后進行，但須在開通后10 天內完成）。五、有關要求（一）聯鎖工程師及驗收人員應按照設計文件編制相應的驗收細目，對聯鎖設備和電路逐項試驗并詳細記錄。（二）對于計算機聯鎖設備特殊部分的試驗，電務段要按照生產廠家有關技術標準制定相應的驗收試驗細目，逐項試驗并詳細記錄。對雙機熱備、二乘二取二結構的計算機聯鎖系統應在雙套設備同步的情況下，對其中的一套聯鎖關系進行全面聯鎖試驗，并且對兩套的輸入、輸出進行對位檢查核對。輸入可在同步時進行，有同時發送驅動的須關閉一套試驗一套。（三）對于釘閉道岔，必
