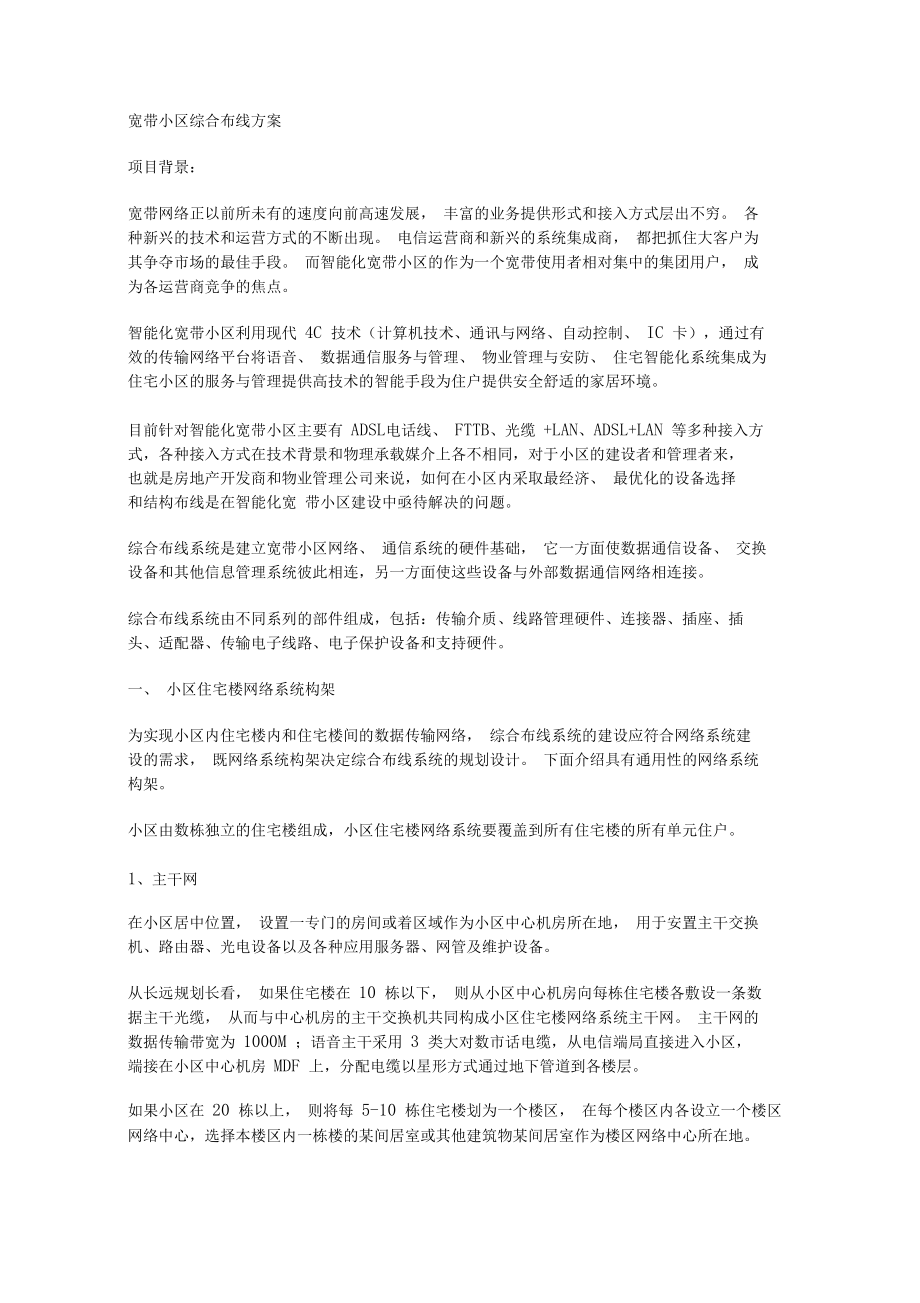

寬帶小區綜合布線方案_第1頁

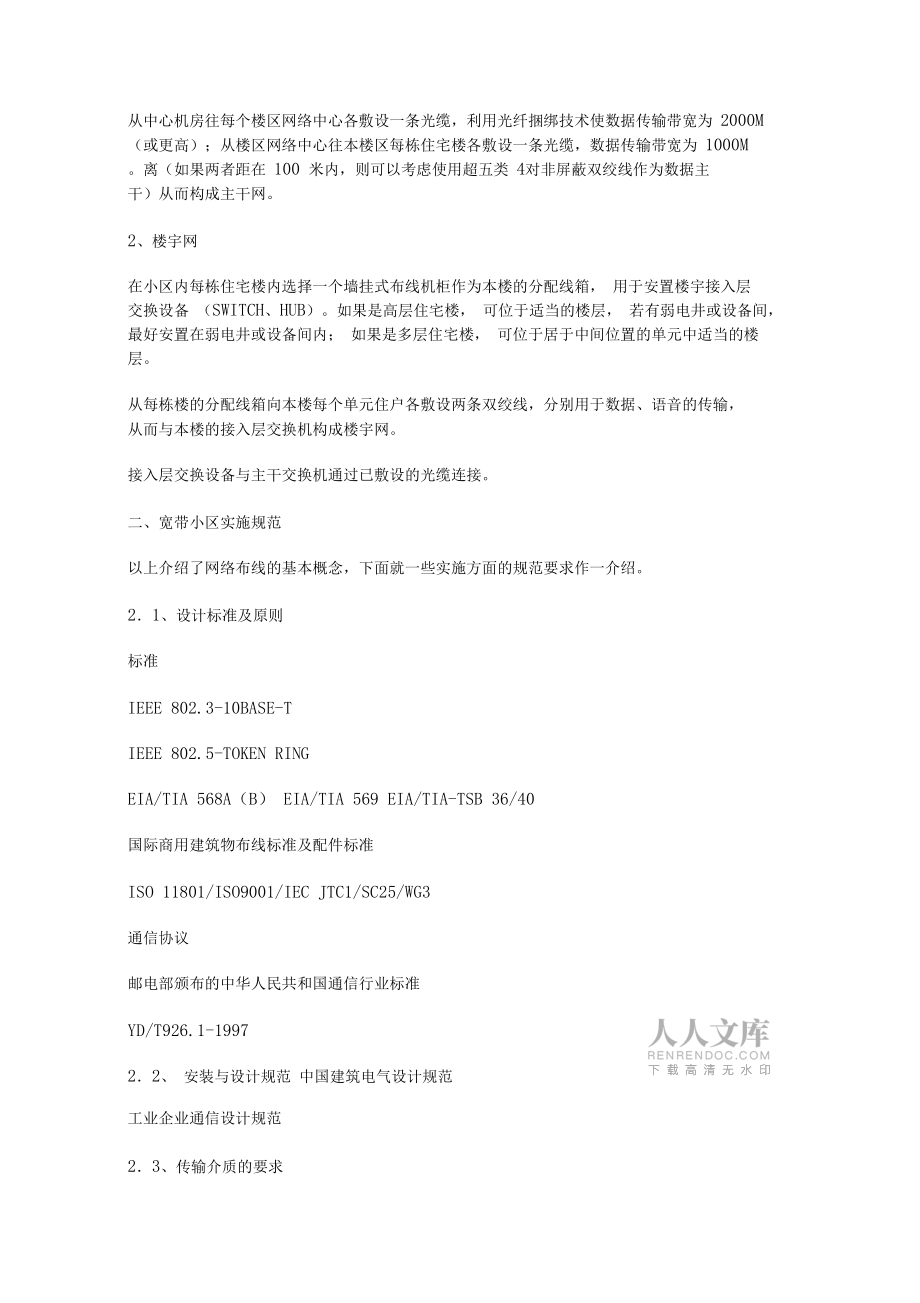

寬帶小區綜合布線方案_第2頁
寬帶小區綜合布線方案_第3頁
寬帶小區綜合布線方案_第4頁
寬帶小區綜合布線方案_第5頁
已閱讀5頁,還剩14頁未讀 繼續免費閱讀

下載本文檔

版權說明:本文檔由用戶提供并上傳,收益歸屬內容提供方,若內容存在侵權,請進行舉報或認領

文檔簡介

1、寬帶小區綜合布線方案項目背景:寬帶網絡正以前所未有的速度向前高速發展, 豐富的業務提供形式和接入方式層出不窮。 各 種新興的技術和運營方式的不斷出現。 電信運營商和新興的系統集成商, 都把抓住大客戶為 其爭奪市場的最佳手段。 而智能化寬帶小區的作為一個寬帶使用者相對集中的集團用戶, 成 為各運營商競爭的焦點。智能化寬帶小區利用現代 4C 技術(計算機技術、通訊與網絡、自動控制、 IC 卡),通過有 效的傳輸網絡平臺將語音、 數據通信服務與管理、 物業管理與安防、 住宅智能化系統集成為 住宅小區的服務與管理提供高技術的智能手段為住戶提供安全舒適的家居環境。目前針對智能化寬帶小區主要有 ADSL電

2、話線、 FTTB、光纜 +LAN、ADSL+LAN 等多種接入方 式,各種接入方式在技術背景和物理承載媒介上各不相同,對于小區的建設者和管理者來, 也就是房地產開發商和物業管理公司來說,如何在小區內采取最經濟、 最優化的設備選擇 和結構布線是在智能化寬 帶小區建設中亟待解決的問題。綜合布線系統是建立寬帶小區網絡、 通信系統的硬件基礎, 它一方面使數據通信設備、 交換 設備和其他信息管理系統彼此相連,另一方面使這些設備與外部數據通信網絡相連接。綜合布線系統由不同系列的部件組成,包括:傳輸介質、線路管理硬件、連接器、插座、插 頭、適配器、傳輸電子線路、電子保護設備和支持硬件。一、 小區住宅樓網絡系

3、統構架為實現小區內住宅樓內和住宅樓間的數據傳輸網絡, 綜合布線系統的建設應符合網絡系統建 設的需求, 既網絡系統構架決定綜合布線系統的規劃設計。 下面介紹具有通用性的網絡系統 構架。小區由數棟獨立的住宅樓組成,小區住宅樓網絡系統要覆蓋到所有住宅樓的所有單元住戶。1、主干網在小區居中位置, 設置一專門的房間或著區域作為小區中心機房所在地, 用于安置主干交換 機、路由器、光電設備以及各種應用服務器、網管及維護設備。從長遠規劃長看, 如果住宅樓在 10 棟以下, 則從小區中心機房向每棟住宅樓各敷設一條數 據主干光纜, 從而與中心機房的主干交換機共同構成小區住宅樓網絡系統主干網。 主干網的 數據傳輸帶

4、寬為 1000M ;語音主干采用 3 類大對數市話電纜,從電信端局直接進入小區, 端接在小區中心機房 MDF 上,分配電纜以星形方式通過地下管道到各樓層。如果小區在 20 棟以上, 則將每 5-10 棟住宅樓劃為一個樓區, 在每個樓區內各設立一個樓區 網絡中心,選擇本樓區內一棟樓的某間居室或其他建筑物某間居室作為樓區網絡中心所在地。從中心機房往每個樓區網絡中心各敷設一條光纜,利用光纖捆綁技術使數據傳輸帶寬為 2000M (或更高);從樓區網絡中心往本樓區每棟住宅樓各敷設一條光纜,數據傳輸帶寬為 1000M 。離(如果兩者距在 100 米內,則可以考慮使用超五類 4對非屏蔽雙絞線作為數據主 干)

5、從而構成主干網。2、樓宇網在小區內每棟住宅樓內選擇一個墻掛式布線機柜作為本樓的分配線箱, 用于安置樓宇接入層 交換設備 (SWITCH、HUB)。如果是高層住宅樓, 可位于適當的樓層, 若有弱電井或設備間, 最好安置在弱電井或設備間內; 如果是多層住宅樓, 可位于居于中間位置的單元中適當的樓 層。從每棟樓的分配線箱向本樓每個單元住戶各敷設兩條雙絞線,分別用于數據、語音的傳輸, 從而與本樓的接入層交換機構成樓宇網。接入層交換設備與主干交換機通過已敷設的光纜連接。二、寬帶小區實施規范以上介紹了網絡布線的基本概念,下面就一些實施方面的規范要求作一介紹。21、設計標準及原則標準IEEE 802.3-1

6、0BASE-TIEEE 802.5-TOKEN RINGEIA/TIA 568A(B) EIA/TIA 569 EIA/TIA-TSB 36/40國際商用建筑物布線標準及配件標準ISO 11801/ISO9001/IEC JTC1/SC25/WG3通信協議郵電部頒布的中華人民共和國通信行業標準YD/T926.1-199722、 安裝與設計規范 中國建筑電氣設計規范工業企業通信設計規范23、傳輸介質的要求光纜對于寬帶小區,光纜敷設于從中心機房到各棟住宅樓分配線箱之間, 采用 4芯室外多膜光纜, 其中使用 2芯(提供 1000M數據傳輸帶寬) ,另外 2芯作為備份。為了保證信號傳輸質量, 從中心機

7、房到各棟住宅樓分配線箱之間的光纜長度要控制在 800 米以內。雙絞線雙絞線敷設于從每棟住宅樓分配線箱到該樓樓層的單元住戶之間, 采用超五類 /六類 (建議采 用六線,因為要考慮到視頻傳輸,如視頻點播、瀏覽監控圖像 )4 對 8 芯非屏蔽雙絞線,為 了保證信號傳輸質量,每條雙絞線長度要控制在 90 米以內。中心機房及各分配線箱位置的選擇上面提到了各種傳輸介質的長度要求, 中心機房和各分配線箱的位置選擇合適與否, 直接影 響到各種傳輸介質的長度是否符合要求。中心機房設置一專門的房間或著區域作為小區中心機房所在地。面積要求在 9M2 以上,室內溫度適 宜、干燥、有足夠的供電和電源插座。分配線箱選擇樓

8、區中位于居中位置的住宅樓作為本樓分配線箱所在地, 為了便于管理, 可以將分配線 箱所在住宅樓的小區中心機房作為樓分配線箱的所在地。分配線箱的周圍環境要求為干燥、 安全、放置穩固、有足夠的供電和電源插座。如果建筑物為高層,分配線箱和中心機房的選擇位置情況為:住宅樓層數小區中心機房位于的樓層分配線箱分配線箱覆蓋的范圍12/13441-6107- 12/1314/15441-7118- 14/1516/17551-8139- 16/1718/19551-91410- 18/1920/21661-101611- 20/2122/23661-111712- 22/2324/25771-121913- 2

9、4/2526/27771-132014- 26/2728/29881-142215- 28/29如果建筑物為多層,小區中心機房和分配線箱位置情況為:住宅樓單元數樓宇網絡中心位于的單元、樓層分配線箱的單元、樓層3/42 單元 3 層1 單元 3 層 3/4 單元 3 層5/63 單元 3 層1 單元 3 層 5/6 單元 3 層7/84 單元 3 層1 單元 3 層 7/8 單元 3 層9/105 單元 3 層1 單元 3 層 9/10 單元 3 層11/126 單元 3 層1 單元 3 層 11/12 單元 3 層主干網(一級網絡)傳輸介質敷設的規范(1)光纖部件a、4芯/6 芯室外多膜光纜;

10、b、藕合器;c、ST頭;d、光纖端接箱;e、光纖跳線 (ST/SC。)(2)光纜的選擇a、光纖的類型按照光纖的芯直徑來劃分,有 2 種基本的光纖設計: 62.5 m緩變、 增強型多膜光纖; 8.3m 突變型單膜光纖。所有光纖的包層直徑為125m。62.5/125 m多膜光纖對所有建筑物布線應用是一種標準,它有如下特點:較高的光耦和效 率;對芯纖對準的要求不太嚴格, 需要較少的管理點和接合盒; 對微彎曲和大的彎曲的損耗 不太靈活;電子工業協會 /美國全國標準協會均承認它是 LAN 中的工業標準。8.3/125 m單膜光纖最初的開發是支持在長途中繼環境的高帶寬和通道容量的需要, 雖然單 膜光纖還沒

11、有完全被趕出用戶線路,但它對建筑物布線系統來說不是一種經濟實惠的選擇。 由于芯纖直徑小, 在與建筑物中最常用的 LED驅動的鏈路器件耦合時, 就會發生物理上不兼 容的問題,所以建議不要把單膜光纖應用于建筑物綜合布線系統中。b、主干網(一級網絡)光纜的選型有 10 棟以下住宅樓的小區綜合布線系統中, 主干網(一級網絡) 選擇用 4 芯室外多膜光纜;對于有 20棟以上住宅樓的小區綜合布線系統中,中心機房到樓區網絡中心選用6 芯室外多膜光纜,從樓區網絡中心到樓宇網絡中心選用4 芯室外多膜光纜。若光纖長度在 250M 以內,使用 62.5/125 m多膜室外光纜;若光纖長度在 250M 至 500M

12、之間,使用 50/125m多膜室外光纜;若光纖長度在超過500M ,使用 8.3/125 m單膜室外光纜。(3)光纜敷設規范a、長度及整體性每條光纜長度要控制在 800M 以內,而且中間沒有中繼。b、光纜最小安裝彎曲半徑在靜態負荷下,光纜的最小彎曲半徑是光纜直徑的 10 倍;在布線操作期間的負荷條件下, 例如把光纜從管道中拉出來,最小彎曲半徑為光纜直徑的20 倍。對于 4 芯光纜其最小安裝彎曲半徑必須大于2 英寸( 5.08CM)。c、安裝應力施加于 4 芯/6 芯光纜最大的安裝應力不得超過 100 磅(45 公斤)。在同時安裝多條 4 芯 /6 芯光纜時, 每根光纜承受的最大安裝應力應降低

13、20%,例如對于 4*4 芯光纜,其最大安裝應力為 320 磅(144 公斤)。d、光纖跳線的安裝拉力光纖跳線采用單條光纖設計。 雙跨光纖跳線包含 2 條單光纖, 它們被封裝在一根共同的防火 復合護套中。這些光纖跳線用于把距離不超過100英尺( 30M)的設備互連起來。光纖跳線可分為單芯纖軟線和雙芯纖軟線, 其中單芯纖軟線最大拉力為 27磅(12.15 公斤), 雙芯纖軟線最大拉力為 50 磅( 22. 5 公斤)。(4)室外光纜敷設的方式室外光纜敷設的方式有三種方式: 地下管道敷設, 即在地下管道中敷設光纜; 直接地下掩埋 敷設;架空敷設,即在空中從電線桿到電線桿敷設。a、地下管道敷設此種方

14、式是被廣泛使用的一種方式。 用該方式敷設光纜時會遇到三種情況: 小孔小孔, 即 光纜從地上通過一個建筑物的小孔進入地下管道, 再從另一個建筑物處的小孔出來; 人孔 人孔, 即光纜經人孔進入管道, 由此牽到另一個人孔,光纜在其中走直線; 在有一個或多個 轉彎的管道中牽引光纜。在上面這些情況中, 可以使用人力或機器來牽引, 在選擇方式時, 不妨先試一試人工牽引是 否可行,否則采用機器進行牽引,但不論何種方式,均需要注意光纜安裝彎曲半徑、安裝應 力等規范。在選擇能夠使用的管道時要注意所選的管道能夠保證每條光纜長度在 800M 之內,同時和電 力管道必須至少有 8CM混凝土或 30CM 的壓實土層隔開

15、。b、直接地下掩埋敷設該方式適合于距離較遠并且之間沒有可供架空的便利條件時采用, 掩埋深度起碼要低于地面 0.5M ,或應符合本地城管部門有關法規規定的深度。c、架空敷設當建筑物之間有電線桿時,可以在建筑物與電線桿之間架設鋼絲繩,將光纜系在鋼絲繩上; 如果建筑物之間沒有電線桿,但兩建筑物間的距離在 50 米左右時,亦可直接在建筑物之間 通過鋼索架設光纜。架空光纜通常距地面 3M,在進入建筑物時要穿入建筑物外墻上的U 形鋼保護套,然后向下或向上延伸,電纜入口的孔徑一般為5CM。如果架空線的凈空有問題, 可以使用天線桿型的入口。 這個天線桿的支架一般不應高于屋頂 1.2M 。這個高度正好使人可摸到

16、光纜,便于操作。(5)光纜在樓內的敷設a、高層住宅樓如果本樓有弱電井(豎井) ,且樓宇網絡中心位于弱電井(豎井)內,則光纜沿著在弱電井 (豎井) 敷設好的垂直金屬線槽敷設到樓宇網絡中心;否則 (包括本樓沒有弱點井或豎井的情況),則光纜沿著在樓道內敷設好的垂直金屬線槽敷設到樓宇網絡中心。b、多層住宅樓光纜鋪設到樓宇網絡中心所在的單元后, 沿樓外墻面向上 (或向下)敷設到 3 層后進入樓內, 沿墻角、樓道頂邊緣敷設到樓宇網絡中心所在的位置。c、光纜的固定在樓內敷設光纜時可以不用鋼絲繩,如果沿垂直金屬線槽敷設,則只需在光纜路徑上每 2 層樓或每 35 英尺( 10.5M )用纜夾吊住即可。如果光纜沿

17、墻面敷設,只需每 3 英尺( 1M)系一個纜扣或裝一個固定的夾板。(6)光纜的富余量由于光纜對質量有很高的要求,而每條光纜兩端最易受到損傷,所以在光纜到達目的地后, 兩端需要有 10M 的富余量, 從而保證光纖熔解時將受損光纜剪掉后不會影響所需要的長度。(7)光纖的熔接和跳接將光纖與 ST頭進行熔解,然后與耦合器共同固定于光纖端接箱上,光纖跳線1 頭插入耦合器, 1 頭插入交換機上的光纖端口。樓宇網(二級網絡)傳輸介質敷設的規范(1)雙絞線部件a、超五類 /六類 4對 8芯非屏蔽雙絞線;b、RJ45頭(2)雙絞線的選擇a、雙絞線的類型3 類大對數非屏蔽雙絞線、 5 類大對數非屏蔽雙絞線、 3

18、類 2 對 4 芯非屏蔽雙絞線、 5 類 4 對 8 芯非屏蔽雙絞線、超 5 類 4 對 8 芯非屏蔽雙絞線、 6 類 4 對 8 芯非屏蔽雙絞線。其中 3 類線帶寬可達到 2M ,適合于電話語音傳輸和窄帶專線數據傳輸; 5 類線帶寬可達到 10M;超 5類線帶寬可達到 100M , 6 類線帶寬可達到 1000M 。b、小區住宅樓綜合布線系統中樓宇網(二級網絡)雙絞線選擇用超5 類/6 類 4 對 8 芯非屏蔽雙絞線。(3)雙絞線敷設規范從樓宇網絡中心到本樓的每一個樓層交換機分別敷設一條超5類/6類 4對 8芯非屏蔽雙絞線,每條雙絞線長度必須控制在 90M 以內,并且每條雙絞線中間沒有中繼。

19、在雙絞線敷設過程中不準有重物壓蓋、不準有死折、不準扭曲,用力要平緩、均勻,同時需 要 2 人配合, 1 人送線、 1 人拉線,在拉不動的時候應馬上停止動作并查找原因,不準繼續 使勁拉。4)雙絞線敷設的方式a、高層住宅樓每棟高層住宅樓均設置有 2 個樓層網絡中心,每個樓層網絡中心均放置了 1 到 N 個樓層交 換機,這樣每棟高層住宅樓樓宇網絡中心到本樓每個樓層網絡中心之間均需敷設 1 到 N 條 雙絞線。由于樓宇網絡中心與本樓位于靠下的樓層網絡中心位于同一個位置, 所以可以就近敷設 (跳 接)雙絞線。從樓宇網絡中心到本樓位于靠上的樓層網絡中心之間敷設雙絞線, 如果本樓有弱電井 (豎井), 且樓宇

20、網絡中心、樓層網絡中心均位于弱電井(豎井)內,則雙絞線沿著在弱電井(豎井) 敷設好的垂直金屬線槽敷設到該樓層網絡中心;否則(包括本樓沒有弱點井或豎井的情況) 雙絞線沿著在樓道內敷設好的垂直金屬線槽敷設到該樓層網絡中心。b、多層住宅樓每棟多層住宅樓的每個單元的 3 層某個位置設置了本單元的樓層網絡中心 (單元網絡中心) , 放置了 1 臺樓層交換機(單元交換機) 。這樣樓宇網絡中心到本樓的每個樓層網絡中心(單 元網絡中心)之間均需敷設一條雙絞線。樓宇網絡中心位于本樓居于中間位置的單元內 3 層,與該單元的樓層網絡中心 (單元網絡中 心)在同一位置,所以可以就近敷設(跳接)雙絞線。從樓宇網絡中心向

21、兩旁的樓層網絡中心 (單元網絡中心) 敷設雙絞線時, 如果在樓內有通路 可以直接到達每個單元,則可以沿著已安裝好的垂直金屬管(或金屬線槽) 、水平的 PVC線 槽(或 PVC 線管)敷設過去;如果在樓內沒有通路可以直接到達每個單元,則需要在住宅 樓外墻壁上從樓宇網絡中心所在單元向兩側的單元敷設鍍鋅金屬管, 雙絞線可以沿著樓內已 安裝好的垂直金屬管(或金屬線槽) 、水平的 PVC線槽(或 PVC線管)和位于樓外墻壁上的 水平鍍鋅金屬管敷設過去。c、樓外水平鍍鋅金屬管的安裝由于超五類 4 對8 芯非屏蔽雙絞線對環境要求十分苛刻, 特別是在室外條件下, 很容易老化。 如果在多層住宅樓內沒有通路可以直

22、接到達每個單元, 則需要在樓外墻壁上安裝鍍鋅金屬管 用于保護雙絞線。鍍鋅金屬管通過金屬三角架固定在墻壁上,距離地面 3M ;在每個單元利用鍍鋅金屬過渡盒 分出 1 根鍍鋅金屬管, 該金屬管沿著在墻壁上打好的洞進入樓內; 在位于兩端的單元利用鍍 鋅金屬過渡盒分出 1 根鍍鋅金屬管, 該金屬管沿著在墻壁上打好的洞進入樓內; 在拐彎的地 方利用鍍鋅金屬過渡盒連接兩邊的鍍鋅金屬管。d、雙絞線在樓內的固定 雙絞線在進入樓內和伸到樓外的地方,均需要在鍍鋅金屬管口的截面處開始在墻壁上敷設 PVC線槽(或 PVC線管),沿著樓道頂和墻壁邊緣敷設到 3 層網絡中心處,雙絞線沿著這條 通道到達 3 層網絡中心處。

23、 如果需要跨越樓層, 可以沿著安裝好的垂直金屬管敷設, 同時在 雙絞線路徑上每 2 層樓或每 35 英尺( 10.5M )用纜夾吊住即可。(5)雙絞線的打接和跳接在雙絞線兩端根據 EIA/TIA568B 規范打上 RJ45頭,分別插入樓宇交換機、 樓層交換機 (單元 交換機)有關的端口內即可。樓層網(三級網絡)傳輸介質敷設的規范(1)雙絞線部件a、超五類 4 對 8 芯非屏蔽雙絞線;b、RJ45頭c、超五類數據信息模塊d、面板e、底盒(2)雙絞線的選擇a、雙絞線的類型3類2對4芯非屏蔽雙絞線、 5類4對8芯非屏蔽雙絞線、超 5類 4對8芯非屏蔽雙絞線、 65 類 4 對 8 芯非屏蔽雙絞線。其

24、中 3 類線帶寬可達到 2M ,適合于電話語音傳輸和窄帶專線數據傳輸;5 類線帶寬可達到10M;超 5 類線帶寬可達到 100M。b、小區住宅樓綜合布線系統中樓層網(三級網絡)雙絞線選擇用超 5類 4對 8芯非屏蔽雙 絞線。(3)雙絞線敷設規范從樓層網絡中心到該網絡中心所覆蓋的的每一個住戶之間分別敷設一條超5類 4對8芯非屏蔽雙絞線,每條雙絞線長度必須控制在 90M 以內,并且每條雙絞線中間沒有中繼。在雙絞線敷設過程中不準有重物壓蓋、不準有死折、不準扭曲,用力要平緩、均勻,同時需 要 2 人配合, 1 人送線、 1 人拉線,在拉不動的時候應馬上停止動作并查找原因,不準繼續使勁拉。(4)雙絞線敷

25、設的方式a、高層住宅樓如果本樓有弱電井(豎井) ,且樓層網絡中心位于弱電井(豎井)內,則根據所要安裝的雙 絞線的條數選擇適當尺寸的金屬線槽,將金屬線槽從底層到頂層垂直安裝在弱電井(豎井) 內,雙絞線沿著這條敷設好的垂直金屬線槽通路敷設到該樓層網絡中心所覆蓋的每個樓層的 弱電井(豎井)內;否則(包括本樓沒有弱點井或豎井的情況)在樓道內選擇適當的位置, 沿墻壁從底層到頂層垂直安裝金屬線槽, 雙絞線沿著這條敷設好的垂直金屬線槽通路敷設到 該樓層網絡中心所覆蓋的每個樓層。 不論在弱電井 (豎井)還是在樓道內安裝金屬線槽,在 穿躍樓層時均需要在地板(天花板)上打通適當尺寸的洞,以便雙絞線穿過。雙絞線到達

26、某樓層后需要進入住戶室內,可以采取以下兩種方式:如果可以利用原有管線, 例如有線電視管路、 電信管路, 則可以先把原有線在住戶內的一端 與一根細金屬絲捆綁好, 然后在住戶外將原有線拔出來, 再與一條雙絞線捆綁好, 最后將已 經在管路中的細金屬絲拔出來, 從而將原有線和雙絞線一同拉到住戶內。 在整個過程中用力 要均勻、緩慢。雙絞線如果在住戶外是明線, 則需要在樓道頂、墻壁邊緣敷設 PVC線槽 (或 PVC線管),將雙絞線敷設在里面。如果原有管線不能利用或者沒有管線可以利用, 則需要從樓層的出線位置到每個住戶大門之 間沿著樓道頂、墻壁邊緣敷設 PVC線槽(或 PVC線管),將雙絞線敷設在里面,然后

27、在墻壁 上打個洞,將雙絞線送到住戶內,并往里延伸1M 。b、多層住宅樓從位于 3 層的樓層網絡中心(單元網絡中心)分別向上、向下在樓道地板(天花板)打洞, 沿洞口在墻壁上安裝金屬管,從每層樓金屬管的上截面處到每個住戶大門之間沿著樓道頂、 墻壁邊緣敷設 PVC線槽(或 PVC 線管),然后在墻壁上往住戶室內打個洞,雙絞線沿著這條 路由分別敷設到每個住戶內,并往里延伸1M 。c、雙絞線在樓內的固定在垂直方向,需要在雙絞線路徑上每 2 層樓或每 35 英尺( 10.5M )用纜夾吊住;在水平方 向,雙絞線放置在 PVC線槽(或 PVC線管)中。(4)雙絞線的標記由于每個住戶的雙絞線均是由住戶室內延伸

28、到所屬樓層網絡中心 (單元網絡中心) 處,數量 很多。為了正確、快速確定每一條線,在雙絞線進行敷設時,要在線的兩頭作上一致的、唯 一的標記, 現將標記規范如下: XXX.YYY.ZZZ,x其中 XXX代表樓號, YYY代表樓層號或單元號, ZZZ代表住戶號,如果住戶內安裝了多于1 條的網絡線路,則用 x 來區分。例如 305 號樓 3 單元 201 號家中安裝了一條網絡線路,則表示為: 305.3.201 ;如果 401 號樓 2 單元 302 號 家中安裝了 2 條網絡線路,則分別表示為: 401.2.302a、401.2.302b 。(5)雙絞線的打接和跳接在住戶墻壁上釘上底盒,將雙絞線引

29、進去,按照 EIA/TIA568B 規范,將雙絞線打在超五類數 據信息模塊上,然后將信息模塊扣在面板上,最后將面板固定在底盒上。在樓層網絡中心(單元網絡中心)處按照EIA/TIA568B 規范,將 RJ45頭打在雙絞線上,再插到樓層交換機(單元交換機)相關端口中即可。3 要材料預算光纜、耦合器、 ST頭、 ST/SC光纖跳線預算:每條光纜的每個芯需要 2 個耦合器、 2 個 ST頭。每條 4 芯室外光纜需要 2 對 ST/SC光纖跳線。每條 6 芯室外光纜需要 4 對 ST/SC光纖跳線。雙絞線長度預算:雙絞線以箱為單位, 1 箱超五類雙絞線長度為 305M。雙絞線用于從樓宇網絡中心到樓層(單

30、元)網絡中心之間、樓層(單元)網絡中心到住戶信 息點之間。從樓宇網絡中心到樓層(單元)網絡中心之間的雙絞線長度可根據樓高、樓長估算出。下面介紹樓層網絡中心到住戶信息點之間的雙絞線長度計算方法。原則:(1)確定雙絞線從每個樓層(單元)網絡中心到該中心所覆蓋范圍內住戶信息點之間的布 線通路;(2)確認距離樓層(單元)網絡中心最近的住戶信息點;(3)確認距離樓層(單元)網絡中心最遠的住戶信息點;(4)計算出在實際布線情況下最近信息點、最遠信息點分別到樓層(單元)網絡中心的雙 絞線長度;(5)按照以上長度計算出從樓層(單元)網絡中心到該中心所覆蓋范圍內每個住戶信息點 之間所需雙絞線的平均長度,計算方法

31、為:平均雙絞線長度 =(最近信息點所需雙絞線長度 +最遠信息點所需雙絞線長度) /2 , 按照附加因素計算平均每個信息點所需雙絞線總長度,計算方法為: 平均每個信息點所需雙絞線總長度 =平均雙絞線長度 * (1+0.1) +6M。范例某 19 層住宅樓,每層 8 戶。按照規范在 5層和 14層分別設立樓層網絡中心,以 C1和 C2表示。C1覆蓋1層至 9層的住戶信息點, 共72個;C2覆蓋10層至 19層的住戶信息點, 共80個。經過測量, C1覆蓋的范圍內, 最近信息點需要雙絞線長度為 5M ,最遠信息點需要雙絞線長 度為 26M ;C2覆蓋的范圍內, 最近信息點需要雙絞線長度為 5M,最遠

32、信息點需要雙絞線長 度為 32M 。下面計算所需雙絞線的數量。(1)C1 覆蓋范圍內平均雙絞線長度 =(5+26) /2=15.5(M)平均每個信息點所需雙絞線總長度 =15.5* (1+0.1) +6=23.05(M )每箱雙絞線( 305M )平均能穿的信息點數 =305/23.05=13.23 ,舍去小數為 13C1覆蓋范圍內需要的雙絞線箱數 =72/13=5.538 ,小數舍入后 =6 箱。(2)C2 覆蓋范圍內平均雙絞線長度 =(5+32) /2=18.5(M)平均每個信息點所需雙絞線總長度 =18.5* (1+0.1) +6=26.35(M )每箱雙絞線( 305M )平均能穿的信

33、息點數 =305/26.35=11.57 ,舍去小數為 11C2覆蓋范圍內需要的雙絞線箱數 =80/11=7.27 ,小數舍入后 =8 箱。3)樓所需雙絞線箱數 = C1覆蓋范圍內需要的雙絞線箱數 + C2覆蓋范圍內需要的雙絞線箱數=6+8=14(箱)。信息模塊、 RJ45頭數量預算每戶 1 個信息點, 每個信息點有一條雙絞線, 每條雙絞線在住戶內一頭要打在 1 個信息模塊 上,在樓層(單元)網絡中心一頭要打在1 個 RJ45頭中,即信息模塊數量、 RJ45頭數量等于住戶數量。其他材料預算(1)若采用架空方式敷設光纜,按常規方式預算鋼絲繩的長度、固定鐵三角支架的數量。(2)在多層住宅樓網絡布線

34、中若需要使用鍍鋅金屬管來保護雙絞線,按常規方式預算鍍鋅 金屬管的長度、 三通的數量、彎頭的數康、固定鐵三角支架的數量。其中鍍鋅金屬管內徑的 選擇標準為:15 可穿 1 根 4 對 8 芯雙絞線20 可穿 23 根 4 對 8 芯雙絞線25 可穿 4 根 4 對 8 芯雙絞線30 可穿 56 根 4 對 8 芯雙絞線(3)高層住宅樓需要使用金屬線槽構成垂直通路,按常規預算金屬線槽的長度。(4)雙絞線在樓道內經 PVC 管入戶,按常規計算 PVC管長度、三通的數量、彎頭的數量、 卡子的數量。其中 PVC管內徑的選擇標準為:15 可穿 1 根 4 對 8 芯雙絞線20 可穿 23 根 4 對 8 芯

35、雙絞線25 可穿 4 根 4 對 8 芯雙絞線30 可穿 56 根 4 對 8 芯雙絞線4 工程實施內容樓內雙絞線的敷設工作從樓層網絡中心到住戶室內雙絞線的敷設; 相關洞的打通; 相關的垂直金屬線槽、 垂直金屬 管、 PVC線槽的安裝;樓內壁掛式機柜的安裝。室外光纜的敷設工作 從中心機房到樓宇網絡中心之間光纜的敷設;相關洞的打通;相關的光纜固定工作。信息點的安裝工作 住戶室內底盒的安裝、數據信息模塊的端接、面板的安裝;各級網絡機房中雙絞線RJ45 頭的打接、跳接;光纜兩頭與 ST 頭的熔解、 ST頭和耦合器與光纖端接箱的固定、光纖跳線的 跳接;各種線路的測試。文檔制作工作中心機房、 樓宇網絡中心、 樓層網絡中心 (單元網絡中心) 的位置與樓號、 層號(單元號) 、 房間號的對照表;信息點與住戶樓號、層號(單元號) 、房間號的對照表;信息點與相對應 的雙絞線標號的對照表; 樓宇網絡機房與樓層網絡機房 (單元網絡機房) 之間雙絞線同相關 樓層號 (單元號)的對照表;中心機房與樓宇網絡中心之間光纜同相關樓號的對照表;各種線路的測試報告。5網絡布線驗收標準 為確保系統性能、系統的元器件性能及安裝質量,工程完工后需根據國際標準ANSI/TIA/EIA-568 的附屬條款中規定的關于超五類布線系統(即Category 5e)應測試
