1、冷庫是用人工制冷的方法對易腐食品進行加工和貯藏，以保持食品食用價值的建筑物。一、冷庫建筑的特點和要求冷庫主要用于食品的冷凍加工及冷藏，它通過人工制冷，使室內保持一定的低溫。冷庫的墻壁、地板及平頂都敷設有一定厚度的隔熱材料，以減少外界傳入的熱量。為了減少吸收太陽的輻射能，冷庫外墻表面一般涂成白色或淺顏色。因而冷庫建筑與一般工業和民用建筑不同，有它獨特的結構。冷庫建筑要防止水蒸氣的擴散和空氣的滲透。室外空氣侵入時不但增加冷庫的耗冷量，而且還向庫房內帶入水分，水分的凝結引起建筑結構特別是隔熱結構受潮凍結損壞，所以要設置防潮隔熱層，使冷庫建筑具有良好的密封性和防潮隔汽性能。冷庫的地基受低溫的影響，土壤

2、中的水分易被凍結。因土壤凍結后體積膨脹，會引起地面破裂及整個建筑結構變形，嚴重的會使冷庫不能使用。為此，低溫冷庫地坪除要有有效的隔熱層外，隔熱層下還必須進行處理，以防止土壤凍結。冷庫的樓板要堆放大量的貨物，又要通行各種裝卸運輸機械設備，平頂上還設有制冷設備或管道。因此，它的結構應堅固并具有較大的承載力。低溫環境中，特別是在周期性凍結和融解循環過程中，建筑結構易受破壞。因此，冷庫的建筑材料和冷庫的各部分構造要有足夠的抗凍性能。總的來說，冷庫建筑是以其嚴格的隔熱性、密封性、堅固性和抗凍性來保證建筑物的質量。保證建筑物的質量。二、冷庫的分類（一）按冷庫容量規模分目前，冷庫容量劃分也未統一，一般分為大

3、、中、小型。大型冷庫的冷藏容量在10000t以上；中型冷庫的冷藏容量在100010000t;小型冷庫的冷藏容量在1000t以下。（二）按冷藏設計溫度分分為高溫、中溫、低溫和超低溫四大類冷庫。一般高溫冷庫的冷藏設計溫度在-2C至+8C；中溫冷庫的冷藏設計溫度在-10至-23；低溫度，溫度一般在-23C至30C；超低速凍庫溫度一般為-30C至-80o（三）按庫體結構類別分1 .土建冷庫這是目前建造較多的一種冷庫，可建成單層或多層。建筑物的主體一般為鋼筋混凝土框架結構或者磚混結構。土建冷庫的圍護結構屬重體性結構，熱惰性較大，室外空氣溫度的晝夜波動和圍護結構外表面受太陽輻射引起的晝夜溫度波動，在圍護結

4、構中衰減較大，故圍護結構內表面溫度波動就較小，庫溫也就易于穩定。2 .組合板式冷庫這種冷庫為單層形式，庫板為鋼框架輕質預制隔熱板裝配結構，其承重構件多采用薄壁型鋼材制作。庫板的內、外面板均用彩色鋼板（基材為鍍鋅鋼板），庫板的芯材為發泡硬質聚氨酯或粘貼聚苯乙烯泡沫板。由于除地面外，所有構件均是按統一標準在專業工廠成套預制，在工地現場組裝，所以施工進度快，建設周期短。3 .覆土冷庫它又稱土窯洞冷庫，洞體多為拱形結構，有單洞體式，也有連續拱形式。一般為磚石砌體，并以一定厚度的黃土覆蓋層作為隔熱層。用作低溫的覆土冷庫，洞體的基礎應處在不易凍脹的砂石層或者基巖上。由于它具有因地制宜、就地取材、施工簡單、

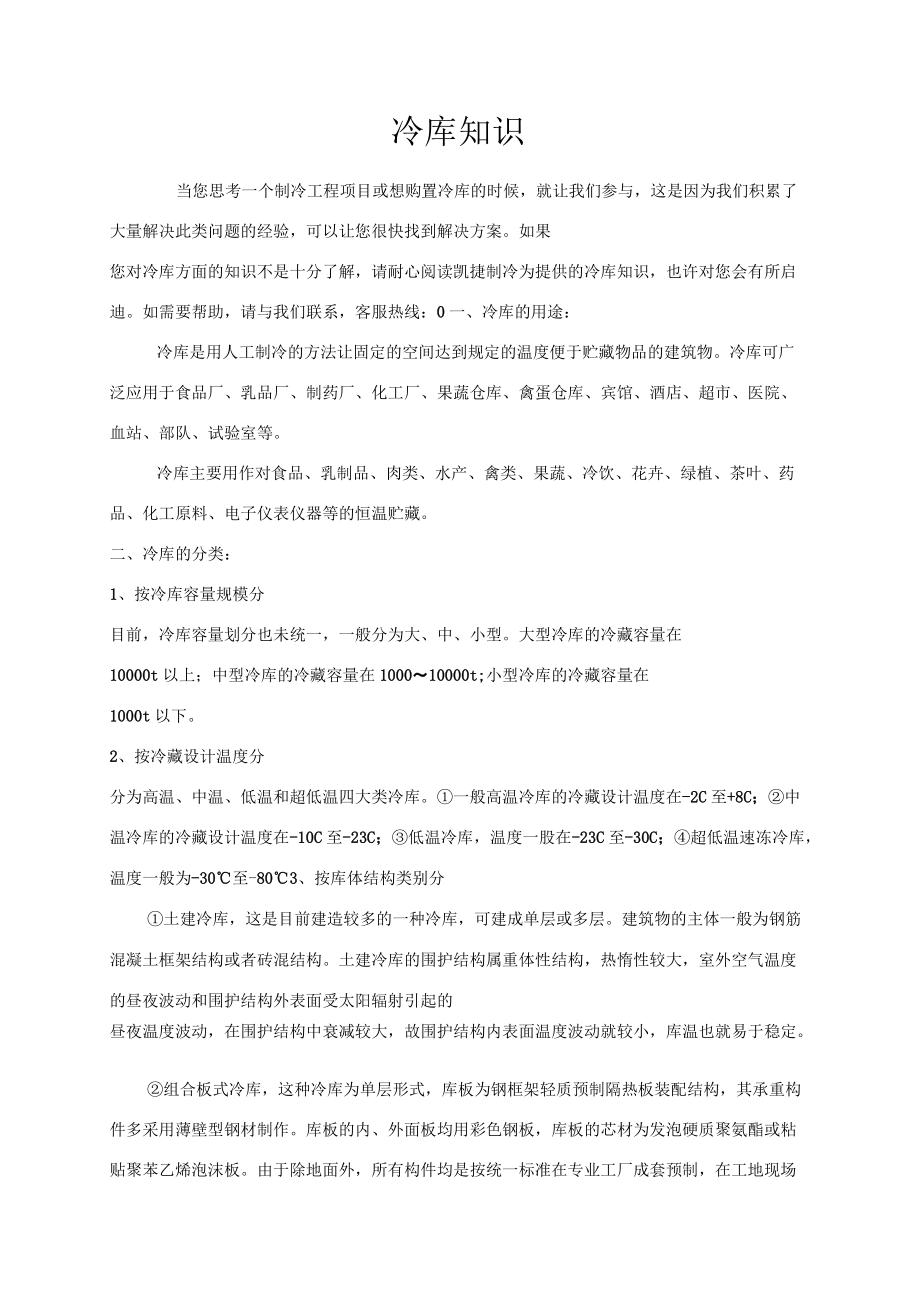

5、造價較低、堅固耐用等優點，在我國西北地區得到較大的發展。4 .山洞冷庫一般建造在石質較為堅硬、整體性好的巖層內，洞體內側一般作襯砌或噴錨處理，洞體的巖層覆蓋厚度一般不小于20nl中國冷庫在線網推薦需要完整板pdf或word請與聯系分類：冷庫咨詢設計評論（1）引用閱讀（501）圈子打印有獎舉報前一篇：冷凝器換熱面積計算方法后一篇：冷庫除霉冷庫知識當您思考一個制冷工程項目或想購置冷庫的時候，就讓我們參與，這是因為我們積累了大量解決此類問題的經驗，可以讓您很快找到解決方案。如果您對冷庫方面的知識不是十分了解，請耐心閱讀凱捷制冷為提供的冷庫知識，也許對您會有所啟迪。如需要幫助，請與我們聯系，客服熱線：

6、0一、冷庫的用途：冷庫是用人工制冷的方法讓固定的空間達到規定的溫度便于貯藏物品的建筑物。冷庫可廣泛應用于食品廠、乳品廠、制藥廠、化工廠、果蔬倉庫、禽蛋倉庫、賓館、酒店、超市、醫院、血站、部隊、試驗室等。冷庫主要用作對食品、乳制品、肉類、水產、禽類、果蔬、冷飲、花卉、綠植、茶葉、藥品、化工原料、電子儀表儀器等的恒溫貯藏。二、冷庫的分類：1、按冷庫容量規模分目前，冷庫容量劃分也未統一，一般分為大、中、小型。大型冷庫的冷藏容量在10000t以上；中型冷庫的冷藏容量在100010000t;小型冷庫的冷藏容量在1000t以下。2、按冷藏設計溫度分分為高溫、中溫、低溫和超低溫四大類冷庫。一般高溫冷庫的冷藏

7、設計溫度在-2C至+8C；中溫冷庫的冷藏設計溫度在-10C至-23C；低溫冷庫，溫度一股在-23C至-30C；超低溫速凍冷庫，溫度一般為-30至-803、按庫體結構類別分土建冷庫，這是目前建造較多的一種冷庫，可建成單層或多層。建筑物的主體一般為鋼筋混凝土框架結構或者磚混結構。土建冷庫的圍護結構屬重體性結構，熱惰性較大，室外空氣溫度的晝夜波動和圍護結構外表面受太陽輻射引起的晝夜溫度波動，在圍護結構中衰減較大，故圍護結構內表面溫度波動就較小，庫溫也就易于穩定。組合板式冷庫，這種冷庫為單層形式，庫板為鋼框架輕質預制隔熱板裝配結構，其承重構件多采用薄壁型鋼材制作。庫板的內、外面板均用彩色鋼板，庫板的芯

8、材為發泡硬質聚氨酯或粘貼聚苯乙烯泡沫板。由于除地面外，所有構件均是按統一標準在專業工廠成套預制，在工地現場組裝，所以施工進度快，建設周期短。覆土冷庫，它又稱土窯洞冷庫，洞體多為拱形結構，有單洞體式，也有連續拱形式。一般為磚石砌體，并以一定厚度的黃土覆蓋層作為隔熱層。用作低溫的覆土冷庫，洞體的基礎應處在不易凍脹的砂石層或者基巖上。由于它具有因地制宜、就地取材、施工簡單、造價較低、堅固耐用等優點，在我國西北地區得到較大的發展。山洞冷庫，一般建造在石質較為堅硬、整體性好的巖層內，洞體內側一般作襯砌或噴錨處理，洞體的巖層覆蓋厚度一般不小于20m。三、冷庫建筑的特點和要求：冷庫是通過人工制冷的方法，使庫

9、內保持一定的低溫。冷庫的墻壁、地板及平頂都敷設有一定厚度的隔熱材料，以減少外界傳入的熱量。為了減少吸收太陽的輻射能，冷庫外墻表面一般涂成白色或淺顏色。因而冷庫建筑與一般工業和民用建筑不同，有它獨特的結構。冷庫建筑要防止水蒸氣的擴散和空氣的滲透。室外空氣侵入時不但增加冷庫的耗冷量，而且還向庫房內帶入水分，水分的凝結引起建筑結構特別是隔熱結構受潮凍結損壞，所以要設置防潮隔熱層，使冷庫建筑具有良好的密封性和防潮隔氣性能。冷庫的地基受低溫的影響，土壤中的水分易被凍結。因土壤凍結后體積膨脹，會引起地面破裂及整個建筑結構變形，嚴重的會使冷庫不能使用。為此，低溫冷庫地坪除要有有效的隔熱層外，隔熱層下還必須進

10、行處理，以防止土壤凍結。冷庫的底板要堆放大量的貨物，又要通行各種裝卸運輸機械設備，因此，它的結構應堅固并具有較大的承載力。低溫環境中，特別是在周期性凍結和融解循環過程中，建筑結構易受破壞。因此，冷庫的建筑材料和冷庫的各部分構造要有足夠的抗凍性能。總的來說，冷庫建筑是以其嚴格的隔熱性、密封性、堅固性和抗凍性來保證建筑物的質量四、拼裝冷庫的構造和用戶對冷庫的要求：1、長X寬X高=冷庫的體積m32、庫內溫度：保鮮：+5-5C冷藏冷凍：0-18C低溫：-18-30C。庫板的厚度：3、庫門的規格尺寸：寬X高H鎖的要求：門的開啟方向:4、冷庫的貯藏量、每天的進貨出貨量5、制冷機是風冷或水冷o制冷機是風冷式

11、的用戶只需選擇安放位置即可制冷機是水冷式的用戶還需配置：水池的規格尺寸，長X寬高=循環水管道及進、出口管路設置，水泵、冷卻塔的安放位置6、蒸發器的配置：吊頂冷風機、落地冷風機或排管式用戶必須完成的輔助設施：1、安裝冷庫的地基10cm石子填層，再澆注510cm混凝土，地面必須保證水平。低溫庫的地面要預留伸縮縫或通風管道，以防止冷庫的地基受低溫的影響，地面被凍結后體積膨脹，而引起地面破裂及整個冷庫結構變形。2、根據進出車輛的載重量（除人進出外），冷庫內地坪既要防水保溫還應加固處理，用小10一614羅紋鋼鋪設鋼網，澆注厚10-25cm混凝土。3、選擇水冷制冷機的用戶，在冷庫附近按廠方要求鉆深水井或建

12、一個水池并鋪設循環水管接到冷卻塔及機組位置。4、配置滿足冷庫要求的動力電源（三相四線），將電源引至冷庫旁邊并配置專用安全電閘五、怎樣選購合適的冷庫：尊敬的用戶，如果您想建設一座合適的冷庫，凱捷制冷建議您考慮以下幾個方面：1、根據自已存放貨物的噸位、每天的進貨出貨量和建筑物的大小確定冷庫的大小（長X寬X高）確定庫門的規格尺寸，門的開啟方向。冷庫的安裝環境應是清潔、干燥、通風。2、根據所存放的物品，選擇確定庫內溫度（保鮮貯藏：+5-5C、冷藏冷凍：0-18C、低溫貯藏：-18-30C）03、根據自已的建筑物的特點和本地的水源情況，選擇制冷機的制冷方式，一般有風冷和水冷。（制冷機是風冷式的用戶只需選

13、擇安放位置即可，制冷機是水冷式的用戶還需配置水池或深水井、循環水管道及水泵、冷卻塔的安放位置）4、對冷庫的其它特殊要求請與我們聯系，客服熱線：0六、冷庫設備的維護保養1、經常檢查及確認電源的電壓是否符合要求，電壓應為380V±10%（三相四線）。冷庫設備長期不用時，應截斷冷庫的總電源，并確保制冷機組不受潮、不被灰埃等其它物質污染。2、制冷機組上的冷凝器很容易被沾污，應根據實際情況定期清洗。以保持良好的傳熱效果。散熱好，制冷才好。制冷機組周圍不要堆放雜物；3、冷庫的電器設備應避免受潮，以免漏電造成觸電事故。4、冷庫的門的銀鏈、拉手、門鎖應根據實際情況定期添加潤滑油。5、冷庫的電器設備檢

14、修應有由電工或懂得用電知識的人員來操作，任何檢修都必須切斷電源，以確保安全。6、制冷機在運轉過程中應避免振動，振動除了增加機械磨損外還會導致機組上連接管松動或斷裂。機器在運轉過程中若發現噪聲異常，應停機檢查，排除后再運行。制冷壓縮機組的保護功能均已事先設定好，無須調整。7、定期檢查制冷機組的各連接管、閥件上的連接管是否牢固，是否有制冷劑滲漏（一般滲漏的地方會出現油跡）。檢漏最實用的方法是：用海綿或軟布沾上洗滌劑，揉搓起沫，然后均勻涂在要檢漏的地方，觀察數分鐘。若滲漏會有氣泡出現。在滲漏的地方做上記號，然后做緊固或氣焊處理（由專業制冷工作人員進行檢修操作）。8、冷庫的上面（頂板）不應堆放雜物，否

15、則冷庫的庫板會變形而影響保溫性能，并保持冷庫周圍通道暢通無阻，只有確保散熱良好，制冷才能良好。安放冷庫的位置應保持干燥、潔凈、無易燃易爆物品、確保沒有任何安全隱患。蒸發器前不得堆放物品（預留一定的空隙），以免影響制冷效果。9、如因空氣濕度過大、化霜間隔時間長、庫溫設定不正常，所有這些都會導致庫內蒸發器上霜層增厚，庫溫不降。這時就應進行化霜（除霜）處理。并及時觀察，等霜層消失立即停止化霜。稍等片刻后再啟動設備。10、冷庫的庫內溫度、溫差等參數，這些都應根據冷庫的實際情況而設定，不可任意改變參數。冷庫出廠時已根據用戶要求而定制，要了解冷庫的技術參數后再進行控制器上各項參數的設定。11、壓縮機應避免

16、頻繁啟動，每次停機間隙時間不應少于6分鐘。發現壓縮機視油鏡油位下降或變臟時，需及時添加或更換，不能加入牌號不對和長期暴露在空氣中致使含水量多的不合格冷凍機油，否則會引起高溫碳化、低溫析蠟、電機絕緣受損、系統回油困難等故障。經常注意壓縮機外殼、機身及氣缸蓋處的溫度變化以判定壓縮機運轉是否正常。制冷壓縮機組在通常情況下不須加油。如果確定需要加油，應由專業人員加入壓縮機專用油，加油量由專業人員制定，不得盲目添加。12、定期檢查電源電壓是否正常（三相四線），檢查電源總閘的保護功能是否正常有效。七、冷庫設備的常見故障及排除1、配電箱上沒有電或顯示屏不顯示。請檢查冷庫的專用閘是否失靈。（檢查電源和配電箱上

17、）2、冷庫不制冷或制冷效果差。檢查制冷機的冷凝器上是否臟。檢查庫內蒸發器上是否積霜過厚。檢查制冷劑是否滲漏（用肥皂水涂在管路連接處，有氣泡生成說明制冷劑滲漏）。并請專業人員補充制冷劑并對滲漏處進行處理。檢查冷庫門的密封是否完好并排除之。檢查冷庫的制冷機是否工作。檢查冷庫的電腦控制器的參數設定是否正確并重新調整。檢查冷庫的控制器是否失靈并更換之。檢查庫內堆放物品是否留有足夠的間隙并疏通之。3、機器運轉時有異常的噪聲，請停機檢查，是否是振動引起或機械故障。配電箱里有異常的噪聲，這是交流接觸器發出的聲音，是由于接觸器損壞、吸鐵運動部件不靈活、吸鐵吸合面上有污物等原因，請斷電后來回按一下接觸器的吸鐵或

18、將接觸器拆下清理即可消除噪聲。4、制冷機啟動頻繁或長時間不啟動或長時間開機不停止或庫溫不到就停機。A、檢查冷凝器上是否有污物，散熱不好會導致制冷機冷凝壓力過高，為了保護壓縮機，在壓力控制器的作用下機器停止運轉，等到散熱良好后，按一下壓控器上黑色復位按扭，機器即可自動恢復運行。B、控制器的參數設定有誤，重新設定即可。C、制冷不好，請參考故障2。D、溫控失靈。E、電器損壞。5、合閘后冷庫配電箱沒有反應，而三相電正常。請檢查零線，是否有220V電壓。冷庫的零部件（各種閥件、控制器）都已設定好，沒有用戶需要調節的零件。6、庫內照明燈不亮。請檢查開關是否失靈，燈泡是否損壞。檢查時要截斷電源，安裝燈罩時要

19、注意燈的防水。7、當環境溫度過高時，制冷機運轉一段時間后，庫溫未到設定值而制冷機提前停機。這是由于環境溫度升高而導致制冷機冷凝壓力過高，為了保護壓縮機，在壓力控制器的作用下機器停止運轉，等到散熱良好后，按一下壓控器上黑色復位按扭，機器即可自動恢復運行。并檢查水冷凝器是否散熱良好。不可任意調節壓力控制器上設定值，否則壓力控制器起不到保護制冷機作用。8、冷庫門關閉不嚴密，請調節庫門上的合頁和門鎖與庫體之間的間距。（調節復度不宜過大，否則庫門開關會很不靈活。）字號：大中小中央空調設備選用原則中央空調設備選用原則、工程概算1 .設備費（除膨脹水箱、軟化水箱、閥門管道和管件以外，全部為設備費，設備費的準

20、確度應比合同最終簽訂價高8%10女右）。2 .設備運雜費（運輸、包裝費等）一般取設備費的1%2%根據設備的產地和使用地的距離來確定）。3 .設備安裝費：一般取設備的5%8%（除散件設備，如：冷卻塔的安裝費：取冷卻塔設備費的10%15%。4 .設備運行調試費：一般取設備費的1%5 .管道制作、安裝、保溫等費用，一般為設備費的20%40%（根據系統的復雜程度來確定）6 .電氣費、土建費用（應另行計算）。7 .工程設計費，取以上所有費用合計的%3%8 .工程的其他費用（包括各種稅費、工程臨時設施費、冬雨季施工費、利潤等），一般取以上所有費用合計的5%8%上述所有費用之和即為工程總造價。一般，使用水冷

21、冷水機組，末端為風機盤管沒有新風的情況下，建筑空調造價為200元/m2左右，末端為風機盤管加新風的為250元/m2左右。使用風冷冷水機組，末端為風機盤管沒有新風的情況下，建筑空調造價為300元/m2左右，末端為風機盤管加新風的為350元/m2左右、設備選擇1、風機盤管的選擇風機盤管有兩個主要參數：制冷（熱）量和送風量，故有風機盤管的選擇有如下兩種方法：（1）根據房間循環風量選：房間面積、層高（吊頂后）和房間換氣次數三者的乘積即為房間的循環風量。利用循環風量對應風機盤管高速風量，即可確定風機盤管型號。（2）根據房間所需的冷負荷選擇：根據單位面積負荷和房間面積，可得到房間所需的冷負荷值。利用房間冷

22、負荷對應風機盤管的高速風量時的制冷量即可確定風機盤管型號。確定型號以后，還需確定風機盤管的安裝方式（明裝或安裝），送回風方式（底送底回，側送底回等）以及水管連接位置（左或右）等條件。對于一般的住宅和辦公建筑，房間面積在20m2以下，可選用，25m2左右的選用，30m2左右的選用,35m2左右的選用。房間面積較大時應考慮使用多個風機盤管，房間單位面積負荷較大，對噪音要求不高時可考慮使用風量和制冷量較大的風機盤管。2、空氣處理機的選擇空氣處理機組主要用于處理室內空氣和供新風，一般有空調工況和新風工況兩種工作狀態。空氣處理機組的選擇一般由三個主要參數決定：風量、表冷器排管數和機外余壓。先根據系統需要

23、的風量確定空氣處理機組的型號，然后根據需要提供的冷量來決定其排管數，如此便可確定。根據系統需要的余壓要求確定余壓。空氣處理機組一般有吊頂式和落地式兩種。落地式包括立式和臥式兩種。另外機組的送回風方式也有多不同。徐根據建筑情況和建筑業主要求進行最終的確定。注意：空調工況的制冷（熱）量比新風工況時要小3、膨脹水箱的選擇2-4立方。膨脹水箱一般按照冷凍水系統管路總水容量的23嘴擇一般，一萬平方米左右建筑空調水系統膨脹水箱的容積為4、全自動軟化水裝置的選擇當工程所在地水質較硬或是系統較大的時候，系統的循環水和補水最好是軟化水，該空調系統必須配置水軟化裝置，一般選用全自動軟化水裝置；全自動軟化水裝置的選

24、用一般按照系統補水量進行選擇。補水裝置可以根據實際情況來選（裝置小,系統補水時間長；裝置大，系統補水時間短）。5、電子水處理儀、水過濾器的選擇空調水系統中使用到的電子水處理儀和水過濾器一般都按照設備所在管段的管徑進行選擇。冷卻水系統屬開式系統，必須使用電子水處理儀；冷凍水系統屬閉式系統，要求不是那么嚴格，可以在冷凍水系統管路中或膨脹水箱進水管路中安裝電子水處理儀6、冷卻塔設計選型1、冷卻塔臺數與制冷主機的數量一一對應，可以不考慮備用;2、冷卻塔的水流量=冷卻水系統水量X;舉例：假設空調系統冷卻水量為160m3/h,那么冷卻塔的冷卻水量=160x=192m3/h,根據就近原則,選擇冷卻塔參數表中

25、冷卻水量為200m3/h的冷卻塔。7、水泵的選擇A、水泵選擇步奏：第一步：水泵流量的確定1 .冷卻水流量：一般按照產品樣本提供數值選取，或按照如下公式進行計算：L(m3/h)=Q(kW)+(5)X-公式中的Q為制冷主機制冷量2 .冷凍水流量：在沒有考慮同時使用率的情況下選定的機組，可根據產品樣本提供的數值選用或根據如下公式進行計算。如果考慮了同時使用率，建議用如下公式進行計算。L(m3/h)=Q(kW)+(5)C公式中的Q為建筑沒有考慮同時使用率情況下的總冷負荷。第二步：水系統水管管徑的計算在空調系統中所有水管管徑一般按照下述公式進行計算：D(m)=L(m3/h)+(m/s)1/2注：方括號內

26、開根號公式中：L-一所求管段的水流量(第一步已計算出)V-所求管段允許的水流速流速的確定：一般，當管徑在DN10C©DN25眨間時，流速推薦值為1.5m/s左右，當管徑小于DN100時，推薦流速應小于1.0m/s,管徑大于DN250時，流速可再加大。進行計算是應該注意管徑和推薦流速的對應。目前管徑的尺寸規格有：DN15DN20DN25DN32DN40DN50DN70DN80DN10QDN125DN150DN200DN250.DN300DN350DN40O.DN450DN50O.DN600注意：一般，選擇水泵時，水泵的進出口管徑應比水泵所在管段的管徑小一個型號。例如：水泵所在管段的管徑

27、為DN125,那么所選水泵的進出口管徑應為DN10。第三步：水泵揚程的確定（以水冷螺桿機組為例）：&8226;冷凍水泵揚程的組成&8226;1.制冷機組蒸發器水阻力：一般為57mH2O（具體值可參看產品樣本）&8226;2.末端設備（空氣處理機組、風機盤管等）表冷器或蒸發器水阻力：一般為57mH2。&8226;（具體值可參看產品樣本）&8226;3.回水過濾器阻力，一般為35mH2。&8226;4.分水器、集水器水阻力：一般一個為3mH2。&8226;5.制冷系統水管路沿程阻力和局部阻力損失：一般為710mH2。&8226;綜上所述，冷凍水泵揚程為2635mH2。一力殳為3236mH2。注意：揚程的計算要根據制冷系統的具體情況而定，不可照搬經驗值!&8226;冷卻水泵揚程的組成&8226;1.制冷機組冷凝器水阻力：一般為5
