1、- -計量用具是指能用直接或間接丈量出被測對象量值的裝置 , 儀器儀表 , 量具和用於統一量值的標準物質 , 專職的質量檢驗人員必需十分認識各有關的計量器具的構造 , 機能 , 功能及參數 , 掌握計量用具的選擇技術 , 正確地使用計量器具 , 所選的計量用具必需符合科學和公正的原那么 . 而且還要正確而熟練地使用計量用具得到準確的丈量結果 . 然而 . 對於我廠而言 , 卡尺 , 千分尺的 使用十分廣泛和頻繁 . 對於 IQC 來料檢驗和工程上的評估及生產異常分析都有舉足輕重的作用 . 正確地了解卡尺和千尺的原理和使用方法不但可以得到精準的丈量結果和保證儀器的使用壽命 , 而且還可能得到一個

2、更為簡單輕易的丈量方法 . 與每一個檢驗員和測量員都有十分重要的關系 .第一部門 : 認識卡尺和千分尺 一 . 卡尺的根本知識卡尺是一種用來測量外尺寸和內尺寸 . 肓孔 . 階梯 , 高度差及凹槽等相關尺寸或距離的量具 . 具有多種測量功能 , 根據其構造與功能可分為 : 游標卡尺 , 數顯卡尺 , 帶表卡尺 , 深度卡尺 , 高度卡尺和特種卡尺 1. 游標卡尺是利用游標原理對兩測量面相對移動分隔的距離進展讀數的丈量用具 . 簡稱卡尺或普通卡尺 . 具有四個功能 :1. 外尺寸測量 2. 內尺寸測量 3. 深度和高度尺寸測量 4. 用於劃直線和平行線 , 有時也稱四用卡尺 . 游標卡尺分為三個

3、類型 , 型 , 型 , 型卡尺 .其構造部件主要有內量爪 , 外量爪 , 深度丈量桿 , 緊固鏍絲 , 主尺框和游標尺框等 .型卡尺如下 :型卡尺與型卡尺在構造上沒有區別 , 型卡尺沒有深度測量桿 . 其情形如下 :型卡尺與 , 型比擬除了沒有深度丈量桿外 , 而且還沒有內量爪 .2. 帶表卡尺 : 利用機械傳動系統 , 將兩測量面的相對移動轉變為指示表指針的回轉運動 , 并借助尺身標尺和指示表對兩測量面相對移動所分隔的距離進展讀數的丈量用具 . 與游標卡尺比擬只有主標尺沒有副標尺 , 其副標尺所顯示的數字通過指示表盤表示出來 , 帶表卡尺分為兩種類型 : 型和 型 型帶表卡尺同型游標卡尺相

4、似 , 指示表代替了副游標尺 .其形狀如下 :型帶表卡尺在 型的根底上沒有了深度丈量桿 .3. 數顯卡尺 : 利用電子丈量 , 數字顯示的原理 , 對兩測量面相對移動分隔的距離進展讀數測量的用具 , 機 - 電 - 光一體化的產品 . 尺身上已經沒有刻度值作為讀數的依據 , 有三部門組成 , 1. 機械尺身 2. 定柵尺 3. 電子部件 , 機械尺身是利用游標尺的尺身構造 . 其一共有四種類型 :型數顯卡尺除了顯示方式不同以外 , 其余同游標尺一樣 ,型卡尺沒有深度測量桿 型數顯卡尺和型數顯卡尺都在外測量爪上做了專業的改變 , 根據不同丈量的要求 , 改孌了外量爪的形狀型數顯卡尺同型比擬4.

5、高度卡尺 , 簡稱高度尺 , 由於其機理與卡尺類同 , 均分為高度游標尺 , 帶表高度尺和電子數顯高度尺三類高度游標尺是利用游標原理對裝置在尺框上的劃線量爪工作面 , 或者丈量頭與底座工作面相對移動分隔的距離進展讀數的丈量用具 .帶表高度尺是利用機械傳動系統 , 將裝置在尺框上的劃線量爪工作面與底座平行面的 相對移動分隔的距離進展讀數的丈量用具 電子數顯高度尺是利用電子丈量 , 數字顯示原理 , 對裝置在尺框上的劃線量爪工作面相結移動別離的距 5. 深度卡尺是一種測量部品臺階或臺階差的卡尺 . 游標深度尺是利用游標原理對尺框丈量面和尺身相對移動分隔的距離進展讀數的丈量用具 .電子數顯深度尺是利

6、用電子丈量 , 數字顯示原理 , 對尺框丈量面和尺身相對移動分隔的距離進展讀數的丈量用具 . 帶表深度尺是利用機械傳動系統 , 將兩測量面的相對移動轉變為指示表指針的回轉運動 , 并借助尺身標尺和指地表對兩測量面相對移動所分隔的距離進展讀數的丈量用具 :6. 特殊卡尺是為了滿足特殊的要求進展設計的專用卡尺 , 沒有特別的樣式和構造下面是一些特殊用途的卡尺二 . 千分尺的 根本知識游標原理是卡尺的根本原理 , 而螺旋副原理是 千分尺的 根本原理 , 由螺旋副原理構成的測 微頭 , 利用測微頭構成各式各樣用途的千分尺 , 所謂的測微頭是利用螺旋副原理 , 對丈量螺桿軸向位移量進展讀數并備有安裝部位

7、的丈量用具 .測微頭分為機械式和數顯式兩大類機械式千分尺根據表數形式 : 微分筒千分尺 , 帶表千分尺 , 根據丈量方式又分為內徑千分尺 , 外徑千分尺 , 內測千分尺 , 深度千分尺 . 螺旋副原理是將測微桿的旋轉運動變成直線位移 , 丈量螺桿在軸心線方向上移動的距離與螺桿的轉角成正比 : 式中 L- 測桿直線位移的距離 mmP- 測桿的螺距 mm - 測桿的轉角 - 圓周率 ,深度千分尺是利用螺旋副原理 , 對底座基面與測量桿測量面間分隔的距離進展讀數的深度測量用具 , 用途和深度卡尺一樣 .內徑千分尺是丈量孔徑大小的千分尺 , 每次使用前都必須先進展校準內測千分尺是用於測量內孔距離的千分

8、尺 ( 包括圓孔在內的所有內測尺寸 )外徑千分尺測量工件外徑特殊用途千分尺是一些為了特殊用途 * 造的第二部門 : 卡尺 , 千分尺的 使用一 . 卡尺的使用一 . 使用卡尺之前需要清理外量爪和內量爪外表的雜質和異物 , 從而確保丈量的準確性 .二 . 確認是否已經歸零 , 閉合卡尺的外量爪為零值狀態 , 觀察示值是否為零 , 否測量面存在間隙 . 如沒有置零需手動歸零 , 當然也可以永久設定為原點 , 不連續電源的 條件 之下 .三 . 卡尺的內量爪的有效深度為 12mm, 如超過此深度應采用其它方法進展丈量四 . 丈量外徑時應把丈量面拉大且超過被測體 , 測內徑時應將丈量面置小於被測體然后

9、再進展測量五 . 進展深度丈量時 , 先把丈量桿拉出超過被測體深度 , 然后緩慢壓至被測體上測量面 , 丈量時應保證測量桿垂直被測面 ," 六 . 使用卡尺時 , 右手的大拇指應放在微調輪上用來控制測量時的小距離調節 , 丈量時所用的力度一般為 3N 或正常接觸七 . 進展內孔測量時 , 應保證卡尺兩內丈量面連線穿過孔中央圓且垂直於上下孔中央連線或水平移動 , 以保證所測的值為該孔徑穿過中央點的最大值八 . 數顯卡尺在進展長距離的丈量時 , 應保持勻速和緩慢移動 , 過快會引起跳數二 . 千分尺的 使用1. 使用千分尺時 , 必需首先歸零 , 深度千分尺需在 1 級平臺上歸零 , 內

10、徑千分尺校準時必須用專用校正規 , 歸零時假設是帶有測力裝置的千分尺 , 歸零時所用的力須和測量時保持一致2. 深度千分尺歸零時 , 首先將測量桿收回基座 , 將 千分尺的 基座置於平臺 , 緩慢使測量桿向下移動至平臺 , 然 3. 外徑千分尺歸零時 , 緩慢地使測量桿與測砧接觸 , 如是需要校正的應加用校 %5 正桿 , 所用的力度為不使校正桿滑落 國家標準規定用力為 23N4. 丈量時 , 為了考慮到丈量的不確定性 , 一般都要置零兩次以上 ,5. 使用外徑千分尺進展外徑千分尺進展測量時 , 嚴禁單手操縱 , 最好采用千分尺底座或輔助設備 .6. 由於千分尺為準確測量儀器 , 考慮到其測量

11、時的重復性因素 , 丈量時應多取 幾次測量值7. 內徑千分尺測量多為三點接觸式 , 丈量時應留意其上下位置和垂直情況8. 丈量完成后 , 應對千分尺再次回零觀察是否可以歸零 , 其示值零位誤差不可超過 0.002mm, 否那么需要重新丈量或校準第三部門 : 卡尺 , 千分尺使用留意事項一 . 卡尺的使用留意事項 由於我廠是以電子數顯卡尺為主 , 使用過程中應留意以下事項 :1. 跟大多數儀器一樣 , 數顯卡尺應避開高溫 , 油脂和水 , 也應避開強磁場使用和 存放 . 這些物質不只影響使用和測量精度 , 也會影響卡尺的壽命2. 所有卡尺都是線性丈量儀器 , 尺身的線形要求十分重要 , 隨意的丟

12、置與敲擊都會有影響 , 特別是內量爪的尖部3. 使用卡尺時 , 內量爪 , 外量爪和深度尺都只能用於正常的丈量 , 不可用於其它用途4. 隨時堅持尺身有清潔 , 清潔外表所用的物質需符合要求 ( 工業酒精 , 絲絨布 , 專用毛刷等5. 留意數值顯示情況 , 否有跳數 , 或在使用過程中自動歸零等現象 , 以免影響丈量結果 , 嚴禁強光照射顯示器 , 以防液晶顯示器老化6. 不要用電刻筆在數顯卡尺上刻字 , 以防把電子線路擊穿 .7. 對游標卡尺讀數時 , 目力應垂直於游標刻度值從上往下 , 不可從側面或斜視讀數三 . 千分尺的 使用留意事項1. 千分尺為電子儀器 , 對使用環境要求比卡尺高

13、, 除了卡尺的使用要求外 , 支配場所的溫度過高和過低都對測量結果有影響 . 2. 千分尺不可隨意丟置亂放 , 用后應拆下組合件 , 外徑千分尺放置時 , 丈量桿與測砧不可接觸 .3. 隨時留意電池電量情況 , 如出現閃數或跳數應及時檢查電池電量是否足夠 .4. 組合丈量時 , 確定接合良好 , 丈量深度時 , 深度底面應為平面 , 以保證測量結果的準確性 .5. 進展丈量支配時 , 應留意操縱的速度和力度 , 應嚴格按照要求進展操縱 .第四部門 : 卡尺 , 千分尺的 罕見故障及維護卡尺及千分尺在使用中 , 一般都會出現跳數和數值顯示不穩定現象 , 多數是由於電池電量缺乏或電池接觸不良造成的

14、 , 更換電池或重新裝置后會消除上述不良 , 另外在數顯卡尺會因為尺身柵尺有水或其它異物也會引起閃動現象 , 清潔尺身后會恢復正常狀態 .假設出現丈量數值的不確定性過大 , 應重新確認歸零是否良好 , 丈量面是否有雜質或異物 , 如沒有上述問題 , 應留意測量時速度是否過快和測量面是否已經有損傷如出現無法消除的故障或出現量爪損傷 , 嚴禁私自裝配和維修 , 請及時送至儀器校驗組進展檢修和校準 , 如無法檢修再根據情況送外部修理 .附詮釋 :丈量的準確度 ( 精準度 )丈量結果與被測部品真值之間的致程度 .丈量的不確定度表徵公正地賦予被測量之值的分散性 , 與測量結果相聯系的參數贊同9簡介數顯卡

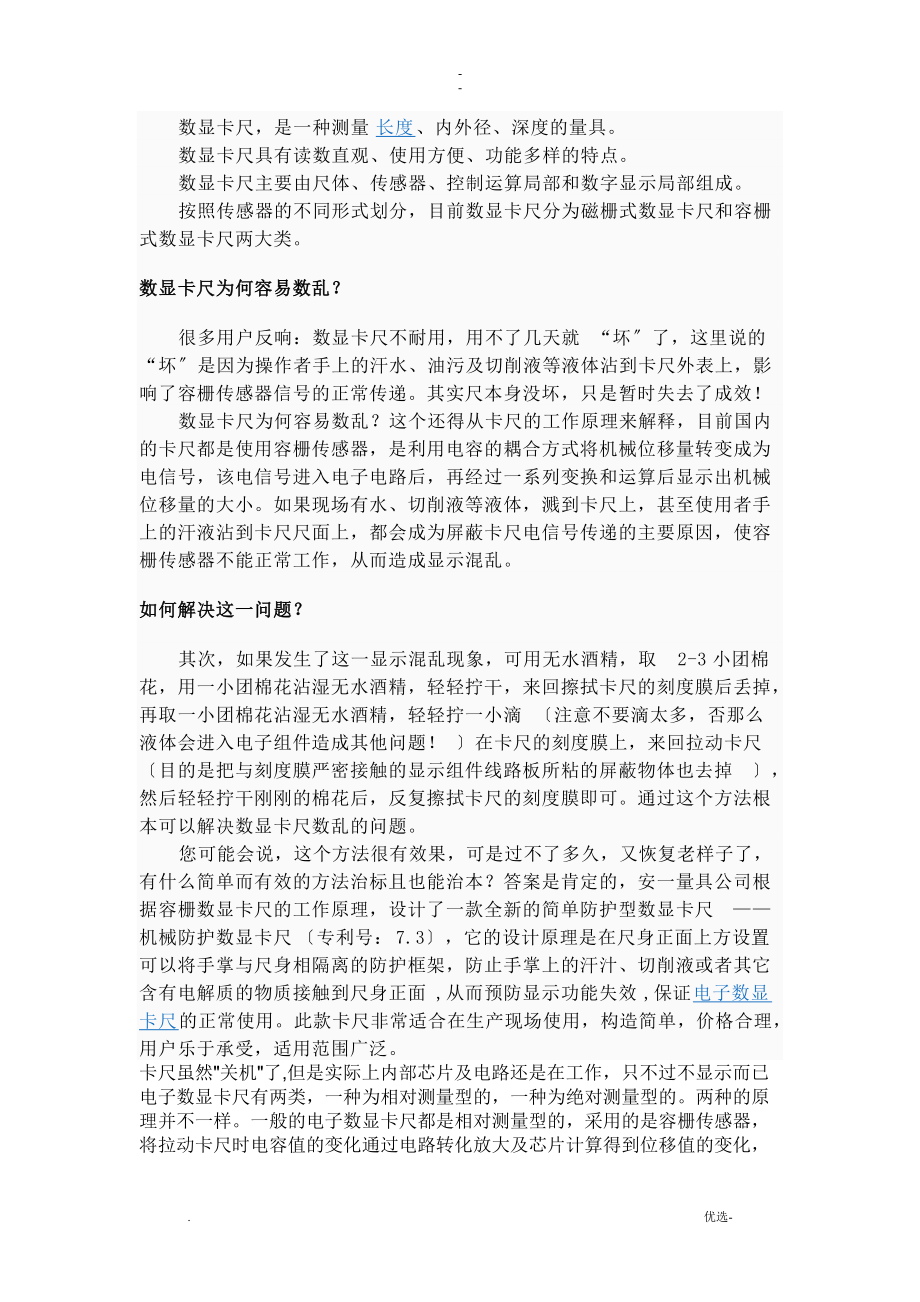

15、尺，是一種測量長度、內外徑、深度的量具。 數顯卡尺具有讀數直觀、使用方便、功能多樣的特點。 數顯卡尺主要由尺體、傳感器、控制運算局部和數字顯示局部組成。 按照傳感器的不同形式劃分，目前數顯卡尺分為磁柵式數顯卡尺和容柵式數顯卡尺兩大類。數顯卡尺為何容易數亂？很多用戶反響：數顯卡尺不耐用，用不了幾天就“壞了，這里說的“壞是因為操作者手上的汗水、油污及切削液等液體沾到卡尺外表上，影響了容柵傳感器信號的正常傳遞。其實尺本身沒壞，只是暫時失去了成效！ 數顯卡尺為何容易數亂？這個還得從卡尺的工作原理來解釋，目前國內的卡尺都是使用容柵傳感器，是利用電容的耦合方式將機械位移量轉變成為電信號，該電信號進入電子電

16、路后，再經過一系列變換和運算后顯示出機械位移量的大小。如果現場有水、切削液等液體，濺到卡尺上，甚至使用者手上的汗液沾到卡尺尺面上，都會成為屏蔽卡尺電信號傳遞的主要原因，使容柵傳感器不能正常工作，從而造成顯示混亂。 如何解決這一問題？其次，如果發生了這一顯示混亂現象，可用無水酒精，取2-3小團棉花，用一小團棉花沾濕無水酒精，輕輕擰干，來回擦拭卡尺的刻度膜后丟掉，再取一小團棉花沾濕無水酒精，輕輕擰一小滴注意不要滴太多，否那么液體會進入電子組件造成其他問題！在卡尺的刻度膜上，來回拉動卡尺目的是把與刻度膜嚴密接觸的顯示組件線路板所粘的屏蔽物體也去掉，然后輕輕擰干剛剛的棉花后，反復擦拭卡尺的刻度膜即可。

17、通過這個方法根本可以解決數顯卡尺數亂的問題。 您可能會說，這個方法很有效果，可是過不了多久，又恢復老樣子了，有什么簡單而有效的方法治標且也能治本？答案是肯定的，安一量具公司根據容柵數顯卡尺的工作原理，設計了一款全新的簡單防護型數顯卡尺機械防護數顯卡尺專利號：7.3，它的設計原理是在尺身正面上方設置可以將手掌與尺身相隔離的防護框架，防止手掌上的汗汁、切削液或者其它含有電解質的物質接觸到尺身正面,從而預防顯示功能失效,保證電子數顯卡尺的正常使用。此款卡尺非常適合在生產現場使用，構造簡單，價格合理，用戶樂于承受，適用范圍廣泛。卡尺雖然"關機"了,但是實際上內部芯片及電路還是在工作

18、，只不過不顯示而已電子數顯卡尺有兩類，一種為相對測量型的，一種為絕對測量型的。兩種的原理并不一樣。一般的電子數顯卡尺都是相對測量型的，采用的是容柵傳感器，將拉動卡尺時電容值的變化通過電路轉化放大及芯片計算得到位移值的變化，并顯示出來。數卡的核心部件一個為定柵，一個為動柵，二者之間靠電信號的發射和傳遞來反映卡尺動定柵之間位移的值。· 數顯卡尺的使用方法1、準備工作擦干尺身外表，清潔各測量面松開緊固螺釘，移動尺框，檢查顯示屏和各按鍵工作是否正常2、測量按開關鍵翻開電源按公英制轉換鍵選擇所需單位制移動尺框，使兩外測量面手感接觸后按置零鍵置零，即可進展正常測量。數顯卡尺的選型1.使用環境：普

19、通數顯卡尺不宜在潮濕(濕度大于 80%),接觸水或導電粉塵等環境下使用.具有 IP65, IP67 級別防護功能的數顯卡尺,可在上述環境下使用.2.精度要求：數顯卡尺按國際標準(ISO/DIS133851996) 測量的極限誤差如下: 測量范圍名(mm): 0-100 極限誤差(mm):±0.02 (±0.010)* ;測量范圍(mm):>100-300 極限誤差(mm): ±0.03 (±0.015)高精度數顯卡尺的極限誤差.3.使用性能:功能 數顯卡尺除通用型外,還有改進型和專用型.選購或定制時,應向供應商提供被測工件簡圖,標明被 測尺寸及相關

20、尺寸,有時還需提供樣件,以方便選購和定制,防止發生誤解和錯誤.4.顯示功能:長度單位轉換mm 與 inch 可任意轉換;數據保持 HOLD可使顯示數值保持不變; 容差設置 TOL可設定被測尺寸極限,測量結果用符號表示合格或超差;跟蹤最大值 Max只顯示測量過程中的最大值;預置數值 SET預先設定測量起始值;絕對測量 ABS可將相對測量值(相對標準值的微小增量)轉換為絕對測量值.5.品質,品牌:品牌代表質量和價格,世界名牌產品(進口)質高價更高.為了降低本錢,他們紛紛轉向中 國生產,與國產高品質數顯卡尺的質量差距在縮小,而價格卻仍高于后者 2 倍以上.數顯卡尺的使用本卷須知1.普通數顯卡尺不宜在

21、潮濕,接觸水等環境下使用.IP65,IP67 防護功能的數顯卡尺,可 在上述環境使用.2.使用前,用無水干凈的軟布擦凈尺身外表,不可使用丙酮,汽油等有機溶劑.3.不準在數顯卡尺上施加電壓,不準用電筆刻字,不準帶電帶水對其進展再加工,否那么, 會損壞電子組件.4.測量方式 根據零點設定方法不同,測量方式分為絕對測量和相對測量:a 絕對測量設定絕對零點后進展的測量. 絕對零點設定:使兩外量面接觸并保持一定壓力(等于測量力)同時清零. 多數人習慣采用絕對測量方式.為提高測量準確度,宜采用相對測量(微差增量測量).b 相對測量設定相對零點后進展的測量. 相對零點設定:用等于被測量工件標準尺寸的量塊(或

22、其它標準件)夾在卡尺兩外量面間, 在保持一定壓力(等于測量力)同時清零 (如此便消除了數顯卡尺原來在該尺寸的示值誤差) . 相對測量時,只顯示被測工件尺寸與標準尺寸的差值,測量結果更準確.5.深度測量:用數顯卡尺直接測量深度往往誤差較大, 原因是測量時用尺身尾端定位, 因接觸面積小而使測量結果不準確.解決方法:使用專用深度測量腳(可選附件)可保證測 量準確性.6.側向間隙調整:數顯卡尺使用一段時間后(約 3-6 個月),如發現側向間隙明顯增大, 那么需仔細調整尺框上側邊的二個孔內的調整螺釘, 以消除間隙. 此項工作需由專業人員細心 操作,一般使用者不宜隨便操作.7.數據輸出 數顯卡尺設有數據輸出口(罩殼右上角),用專用連接線可與電腦連接進展 數據處理.8.更換當不顯示或閃現時，說明電池電壓過低，應更換新電池，舊電池應按有關規定回收.9.周期檢定 使用 3-6 個月(依使用頻繁程度而定),應由計量部門進展周期檢定.數顯卡尺的故障排除1."死機"由于偶然受外界強干擾
