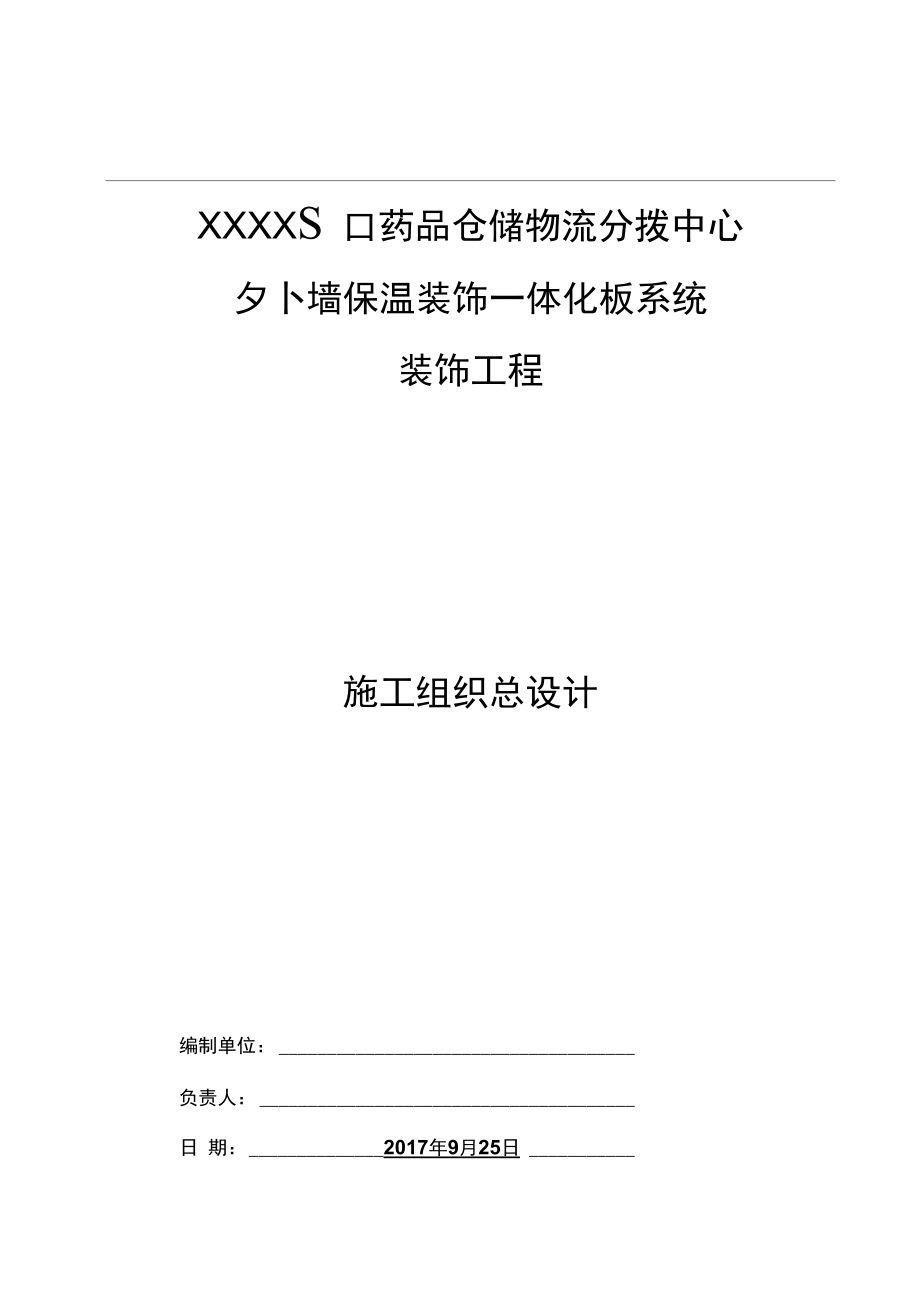

1、xxxxs 口藥品倉儲物流分撥中心夕卜墻保溫裝飾一體化板系統裝飾工程施工組織總設計編制單位：負責人：日 期：2017年9月25日目 錄第一章編制說明 11.1 編制目的 11.2 編制原則 21.2.1 確保施工質量的原則 2122確保工期的原則 21.2.3 合理優化、優質高效的原則 21.2.4 安全第一原則 21.2.5 團結協作原則 31.3 編制依據 3第二章工程概況 5第三章施工部署 63.1 施工管理組織布署 6第四章進度計劃及相應的保證措施和手段 104.1 機械及勞動力計劃 104.1.1 主要機械設備 104.1.2 勞動力計劃 104.2 進度計劃 124.3 工期保證措

2、施和手段 154.3.1 施工材料組織安排計劃 154.3.2 施工工期保證措施 15第五章施工工藝 185.1 系統基本構造方案 185.2 標準節點做法 19第六章施工方案及分項技術方案 266.1 施工準備方案 266.1.1 現場作業環境要求 266.1.2 材料準備 266.1.3 基層處理 266.1.4 場地機具條件 286.2 分項技術方案及重點施工工藝說明 296.2.1 施工工藝流程 296.2.2 操作要點 306.2.3 成品及半成品保護措施 376.2.4 質量保證方法 386.2.5 施工防火措施 406.3 吊籃安裝及拆卸措施 426.3.1 吊籃的主要配件 42

3、6.3.2 安裝準備 436.3.3 安裝及調試流程 436.3.4 電動吊籃安裝安全注意事項 486.3.5 驗算 506.3.6 電動吊籃安全操作規程 526.3.7 吊籃操作人員注意事項 536.3.8 驗收 54第七章 質量控制、安全生產、文明施工、環境保護承諾及措施 577.1 質量保證措施 577.1.1 建立質量管理小組 577.1.2 施工操作的質量控制 587.2 安全生產承諾及措施 607.3 文明施工承諾及措施 637.4 環境保護承諾及措施 63第八章與設計、監理、總包的配合及在交叉施工中應注意的問題658.1 與建筑設計人員的配合 658.2 與工程監理人員的配合 6

4、58.3 與總包人員的配合 668.4 在交叉施工中應注意協調的問題說明 67第九章外墻保溫裝飾系統保養與維修 68第一章編制說明1.1編制目的（1）湖南弘楚進口藥品倉儲物流分撥中心項目外墻保溫裝飾一體化工程 是一項高質量、高檔次、高要求的外裝工程。外墻裝飾工期緊、各分部工程 有的需要交叉施工等特點，為充分滿足該工程的設計要求，針對其施工重點 多，施工質量控制點多等特點。只有通過施工組織設計和方案，進行統籌安 排，才能確保本工程保質、保量、保工期全面優質交付。（2）該施工組織方案是我公司對湖南弘楚進口藥品倉儲物流分撥中心項 目外墻保溫裝飾一體化工程的施工提出的全面、完善的技術文件，體現了我 公

5、司對該工程進行施工的總體構思和部署科學、合理、實際，有計劃的負責 該工程的施工組織和管理，確保優質、高效安全、文明地完成該項任務。（3）本施工組織方案的任務是：對該工程的施工準備工作和整個施工過 程，在人力和物力上、在時間和空間上、在技術和組織上、做出一個全面、 合理和符合“好、精、快、安全、文明施工”要求的安排。（4）通過施工組織方案可以使我公司在開工之前就了解到該工程所需要 的材料、工具、設備和人力，擬訂使用先后順序，確保合理的勞動力組織和 材料、工具、設備等在施工現場上的合理布置，確保施工順利進行。（5）通過施工組織方案可以在整個施工過程中起主導作用，在施工過程 中根據實際情況進行必要修

6、正平衡，以保證施工順利進行，確保計劃的實現12編制原則1.2.1確保施工質量的原則為把本工程建設成為一個高質量的樣板工程，材料產品及施工質量是相 關的，在確保產品質量的基礎上，嚴把施工質量關，科學合理地安排施工， 確保我公司的成品板產品在施工完成后，為業主保質、保量、保期地奉獻一 個優質工程。122 確保工期的原則確保工程在最短的時間內完成，編制科學周密的施工方案，合理安排施 工順序，實施網絡控制。做到布局合理、重點突出、全面展開、平行作業、 科學組織、均衡生產，以保證施工連續均衡地進行。堅持技術先進性、科學 合理性、安全可靠性、經濟適用性相結合，做到快速施工，從而減少施工期 間對業主正常經營

7、活動的影響。1.2.3 合理優化、優質高效的原則在施工組織設計編制中，合理安排各項施工，對施工進行科學組織，優 化管理。加強施工領導和管理，確保優質高效施工。1.2.4 安全第一原則安全工作是搞好生產的重要因素。在施工過程中嚴格遵照、遵守國家、 省和當?shù)卣P于施工安全、工地治安人員安全、勞動保護及環境保護等方 便的具體規定和技術標準。125 團結協作原則尊重工程所在地人民的生產、生活習慣，愛護當?shù)厝嗣竦纳敭a，互幫互學，相互支持、協調一致，共同營造良好的施工環境。1.3編制依據（1）施工現場踏勘情況及其它各種調查；（2）資格預審文件；（3）招標文件及招標答疑文件對施工的要求；（4）施工圖紙

8、；（5）國家現行有關法律、法規、部門規章及河北省有關建筑工程管理、 市政管理、環境保護等地方性法規及規定；（6）現行建筑結構和建筑施工的各類規程、規范及驗收標準；（7）企業標準、有關質量管理、安全按理、文明施工管理制度及程序文件等相關文件；（8）本工程施工現場及周圍環境的實際情況;（9）標準規范清單一覽表（見下表）類別名稱編號國家建筑工程質量檢驗評定標準GBJ301-88國家建筑裝飾裝修工程質量驗收規范GB50210-2001國家建筑工程施工質量驗收統標準GB50300-2013國家住宅裝飾裝修工程施工規范GB50327-2001國家色漆和清漆涂層老化的評級標準GB/T1766-2008國家建

9、筑工程質量管理條例國務院第279號令國家建設工程項目管理規范建設部建標2006版國家外墻外保溫構造06J123行業建筑施工安全檢杳標準JGJ59-2011行業建筑施工咼作業安全技術規范JGJ80-2016行業建筑機械使用安全技術規范JGJ33-2012行業施工現場臨時用電安全技術規范JGJ46-2012行業外墻外保溫工程技術規程JGJ144-2008地方建設工程施工現場安全防護、場容衛 生、環境保護及保衛消防標準DBJ01-83-2003第二章工程概況工程名稱：XXXX進口醫藥倉儲物流分撥中心項目建設地點：建設單位：施工內容和范圍：倉庫外墻保溫裝飾一體化板的制作、運輸、安裝及質保工程概況:工程

10、建設概況一覽表工程名稱工程性質單體建筑建筑規模m2工程地址設計使用年限50年總建筑面積m2建設單位設計單位監理單位總承包單位第三章施工部署3.1施工管理組織布署我公司成立工程項目管理班子，并進駐施工現場，協調各方關系，全面 開展各項工作，確保工程質量、工期的順利進行。(1)組織機構設置，現場管理組織機構設置如下：項目管理體系框圖(2)崗位職責 項目經理a. 全面負責項目部的管理工作，貫徹執行項目部的各項規章制度;b. 負責布置施工任務，下達用工、用料等各項指標；c. 編制詳細的進度計劃，確保工程進度按計劃進行；d. 協調工程各方的關系，審查工程用工、耗料及其他費用，掌握施工進度，做到使施工隊保

11、質、保量、按時完成。e. 解決工程中可能出現的施工技術問題； 生產經理a. 協助項目經理負責協調工程各方面的關系，保證施工正常、有 序進行，及時處理現場施工中出現的安全、質量等問題，；b. 編制科學的施工作業計劃，合理安排勞動力；c. 負責項目部對各項規章制度的檢查、監督。d. 制定切實可行的施工工藝；e. 負責施工人員的技術培訓；現場管理組包括施工隊長、技術員、質檢員、安全員、材料員、動力 機械維修工，各自崗位職責如下： 施工員a. 認真貫徹執行施工中的各項規定和規章制度；b. 按時完成項目部下達的施工任務；c. 做好施工前的動員工作，向施工工人宣講施工操作過程中的安全事項，對作息時間、工期

12、及每天的任務數量和用料計劃、 質量標準向 現場施工人員進行現場交底；d. 負責施工人員的調動、施工安排，掌握施工進度，監督文明施 工，并負責技術交底和施工日記及安全日記的記錄；e. 對施工人員進行“三級”安全教育，入場教育、現場教育班組 教育。 技術員a. 進入施工現場前負責對施工現場詳細勘察，以項目部專業技術 人員名義寫出抹灰墻面質檢報告；b. 嚴格按照項目部規定的施工工藝要求，具體指導工人施工講清每道工序的實際操作，把好每一道工序的質量，并組織有關技術人員參 與解決施工過程中出現的技術質量問題。 質檢員a. 現場對施工人員進行質量標準交底，嚴格督查施工質量；b. 每道工序完工后，組織有關人

13、員進行全面驗收，發現問題應責 任到人并立即組織維修或返工，每道工序自檢合格后簽署質量保證書， 交甲方質檢員簽字后，方可進入下道工序施工。 安全員a. 對施工現場安全負責，嚴格執行安全措施方案；b. 隨時隨地對現場進行安全檢查，對違章者及時糾正并批評教育。 材料員a. 負責現場料具的管理，不同材料應分類堆放，保持料具及現場 清潔；b. 嚴把材料質量關，發現不合格產品應密封貼上標注單獨放置， 及時退場嚴禁使用；c. 嚴格按照產品使用規定，負責現場涂料的精確稀釋；d. 嚴格做到用料有計劃，進料有驗收，發料有定額，耗料有考核， 節超有分析，余料有回收，建立健全各種原始記錄和臺帳， 做好實際耗 用材料的

14、上報。 各施工班組 所有制度的執行者，對施工質量、安全、進度等負具體責任。第四章進度計劃及相應的保證措施和手段4.1機械及勞動力計劃4.1.1 主要機械設備專用檢測設備 及專用施工工 具數量單位包裝形式備注精密裁板鋸1臺木箱裁板精度為士 1mm手提無齒鋸4臺紙盒電錘6把紙盒電鉆6把紙盒施工用經緯儀1臺木箱放線測量用吊籃10臺無局部米用專用手動吸盤20只紙盒調整板面平整 度2米靠尺10把無檢查貼板平整 度20cm直角尺10把紙盒檢查陰陽角方 正卡尺2把紙盒測量分格縫寬還有螺絲刀、錘子、鋼絲線等等，不列明4.1.2 勞動力計劃（1）勞動力準備 勞動隊伍的選擇根據我分包方的施工勞務管理規定的相關規定

15、執 將選擇優秀的勞務隊伍進行施工 對于施工作業要求確定達不到合同要求的勞務隊伍將及時清退出場。 施工前，項目部對施工人員崗前培訓，如：施工規章制度、安全法規 與知識、操作工藝和技術規程以及現場文明施工教育等方面勞動力計劃表工種工程施工階段投入勞動力情況吊籃安 裝基層檢 查處理放樣 彈線粘貼板、 安裝扣 件嵌縫 打膠收口收 尾清理維 修竣工 退場項目經理1111111技術負責人1111111施工員1111111安全員1111111質檢員1111111維修工1111111班組長1111111放線技術員2222000貼板工14415220加工技術員0222420打膠工1444420零工0000000

16、合計1119193017137開工前期到場3,最高施工人數為30，為2個大班組。說明：A根據現場實際施工條件情況可作調整，但以保證總工期進度計劃為依據。B全部施工人員分為2個班組C項目經理以及技術負責人負責整體項目的施工管理和技術。(1)施工管理 根據施工進度指定勞動力需求總計劃，并設置專人根據現場實際進度 隨時計劃進行調整，以保證勞動力滿足施工需求。 按照工程的總體進度計劃表，嚴格控制每道工序的完成時間，并制定 月計劃和周計劃，用形象進度控制當天的施工任務，在整個生產活動中定期和不定期的檢查“以日保周”、“以周保月”，“以每道工序的工期保證總體工 期”(2)技術準備 項目部所有成員，學習設計

17、圖紙及有關要求，做好設計交底記錄 編制施工預算：確保保溫施工成本控制標準，編制材料消耗計劃，勞 動力需求計劃，機具設備使用計劃、施工進度計劃等。 編制施工方案，技術交底采用書面交流、口頭交底和現場示范操作交 底，指明個工序施工的控制要點。 做好各流水工程的流程布置，每個流水施工段的工序安排，科學合理 的組織施工。 做好施工人員上崗前的技術安全培訓準備工作。4.2進度計劃按業主要求，積極組織現場材料及施工人員，確保在合理的工期內完成 外立面的施工。施工進度計劃:XXXX醫藥倉庫外墻裝飾一體板安裝進度計劃序 號工序10月123456789101112131415161718192021222324

18、2526272829301放線2板材 加工&粘貼南側立面北側立L面東、西側W面3塞縫4打膠撕保 護膜5板面清理6退場備注：此計劃為預排計劃，具體時間參照現場實際情況進行調整4.3工期保證措施和手段431施工材料組織安排計劃提供材料進度計劃，結合施工進度計劃有序分批的組織材料進入施工現 場。且現場管理人員根據動態施工計劃，提前 3天調整材料計劃。材料到現場后，要由材料倉管員負責現場料具的管理，不同材料應分類堆方，保持料具及現場清潔；嚴把材料質量關，發現不合格產品應密封單獨 放置，嚴禁使用；嚴格檢查場放樣情況，負責現場切割的精確度；做到用料 有計劃，進料有驗收，發料有定額，耗料有考核，節超

19、有分析，余料有回收, 建立健全各種原始記錄和臺帳，做好實際耗用材料的上報。432 施工工期保證措施A施工工期保證措施施工準備 思想準備我們將調動一切積極因素，鼓勵員工為順利完成該工程的外墻施工任務 獻計獻策，公司上下擰成一股勁，創造一個朝氣蓬勃、奮發向上、吃苦耐勞 的工作氛圍。 組織準備組建強有力的管理領導班子，并立馬進駐現場，全面啟動運行。在現有 施工隊伍中抽調精干的施工人員，集中強化技能復訓，以便統一操作程序， 規范施工標準，經考核競爭上崗。 技術準備根據完整的圖紙計算工程量，以便編制施工計劃、工期進度表。確定用 料品種、規格、數量，編制采購計劃及生產計劃。繪制施工現場組織圖，制 定切合實

20、際的質量、技術、安全、場容管理、成品保護、現場保衛等措施。根據設計要求，編制工藝技術資料及分色效果圖，由技術負責人對施工 班組進行技術交底。 材料準備XXX承諾將安排重點生產，并配備專用運輸車輛，保證所有材料及時按規 定到達現場。工期保證措施：為確保工期順利完成，采取下列保證措施（天氣惡劣 時） 編制合理的施工計劃，及時調整施工進度及作業面； 遇雨天、強風及時調整作業面，可安排近室內擋風處施工； 低溫季節施工，應保證必須在 5度以上環境下，避免由于溫度過低， 會降低砂漿的粘結強度，造成安全隱患。與總包方的配合 為優質高效地完成施工任務，在施工過程中我方服從工程總體安排和 現場管理要求，服從管理

21、機構的監督和管理，服從施工總包方的統一管理， 同時需要來自業主的全力支持及配合。 施工完成后，各方需密切配合，以免成品墻面污染，成品如受到其他 原因污染，由污染方負責； 提供堆放產品的倉庫以及加工場地； 提供用水、電源及垂直運輸設備； 與總包方及時溝通，處理好施工進程中各工種的交叉的協調。室FirslM*畦釉粒/淋條一芒乍rlal%譽朮3雄芒益不.込.長.EIA吃囲代昌巨'.y.u 幺£ 第五章施工工藝5.1系統基本構造方案建筑整體外立面基層墻體的部位采用 XXX保溫裝飾一體化系統，具體產 品組合為：1、飾面為8mm裝飾板，2、保溫層采用4.5cm的巖棉，阻燃等級 為A級3、

22、砂漿采用XXX專用粘結砂漿固定在基層墻體之上。粘結砂漿采用XXX公司配套的巖棉板專用粘結砂漿。產品特點：面板錨固，安全性高；超耐久 FM金屬漆，裝飾效果好，耐久 性高；粘貼+錨固法施工，現場切割，方便快捷。系統基本構造如下圖：蚪/僅鞠一|專御強7扣件和璽料膨胱釘First保址裝佑檢5.2標準節點做法說明：以下圖紙為節點大樣圖，具體圖紙詳見最終確認的深化施工圖圖A.0.2 陽角構造示意圖室夕、陰角構造示意圖;.f.1l曲牛賓 HBH VT k- :!:in)mm郴MH室夕圖A.0.5窗洞口構造示意圖1Fist保溫裝飾板硅flU密封JR * 專用粘魴砂班1找平砂象專用枯結廿漿FirsWSW-硅胡密

23、封膠一找平砂漿室內J k fc BJ » - BB工藝描述：（1）窗洞邊采用砂漿滿粘方式，以保證安全性和防水性。（2）與窗框交接處采用留10mm寬縫，再打密封膠的方式進行防 水密封。（3）窗上口應留5%的向上傾斜度，窗下口應留5%向下排水坡度,作為防水構造發泡聚氨酯（現場灌縫）77圖A.0.6窗洞口構造示意圖防水層和找平層見個體工程設計檐溝板上應鋪設保溫層與屋面保溫層相接，板頂 保溫材料的熱阻值應不低于板底保溫材料的熱阻值/ 檐溝板 保溫嵌縫條:b '密封條密封膏圖A.0.7女兒墻構造示意圖（2）預制陽角圖空調機隔板構造示意圖室外圖過墻管道構造示意圖第六章施工方案及分項技術方

24、案6.1施工準備方案6.1.1 現場作業環境要求A不得在雨天、寒冷（5C以下）、高溫（38C以上）、風速偏高（5級以 上）等天氣條件下施工。B天氣較熱時，保溫裝飾板在粘貼后 4小時以內，應避免板面受陽光直 曬，必要時應搭設防曬布，遮擋已施工的保溫裝飾板。C避免尚未硬化的材料受到相對惡劣的氣候條件的直接作用，特別是避 免雨水的沖刷，必要時應對新施工的墻面加以保護。D施工期間以及完工后24h內，基層及環境空氣溫度應不低于 0 C。E施工時，應隨時了解當?shù)貧庀笄闆r，雨前（4h以內）、雨后（墻面尚未 硬化）不能操作，以防止雨水的沖刷，造成質量缺陷。6.1.2 材料準備粘錨結合施工：1. 主材：XXX保

25、溫裝飾板。2. 輔材：專用粘結砂漿、耐候硅酮密封膠、界面劑、側面封閉劑。3. 配件：專用錨固件、排氣塞、泡沫棒、美紋紙、分格縫專用墊塊等。6.1.3 基層處理施工前根據相關規定對基層墻體進行檢查和驗收，并對基層凸凹不平處、 空鼓、浮渣、裂縫、油污等處進行處理。基層的要求應符合相關的國家標準。在基層墻體做拉拔實驗，拉拔力達到產品技術規程中規定的強度要求，且是 成品板保溫層破壞，則基層附著力符合要求，如果基層墻體破壞，則基層墻 體需要處理符合要求后，再進行粘貼施工。基層的質量直接影響外墻保溫裝飾復合板的施工質量。施工前應檢查下 列的項目。A墻體的水泥砂漿灰層的養護期應達到 28天以上。B墻體水泥砂

26、漿抹灰層的平整度達到抹灰標準，允許偏差值見表1:表1 .基層允許偏差值平整內 容表面平 整立面垂 直度陰陽角方 正立面 垂直墻裙、勒 腳上口 直線度窗框與窗 洞口邊距窗洞 側邊 收口 偏差允許偏差（mm<4444425< 下口< 5015< 側口< 5015< 上口< 505檢驗 方法用2m靠尺檢 查用2m靠尺檢杳用直角尺 檢杳用2m托線 板檢查用鋼尺、 吊線檢查檢查已安 裝窗框與 窗洞邊距按圖 紙尺 寸掛 線檢 查C雨棚、窗臺、外裝飾線條應橫平豎直，墻體無搭架孔洞。D不開裂、不掉粉、不起砂、不空鼓、無剝離、無石灰爆裂點和無附著力不良的舊涂層等；E基層

27、應清潔，表面無灰塵，無浮漿、無油跡、無銹斑、無霉點、無滲出物和無青苔等雜質。F加氣塊表面，應采取配套的界面處理劑進行處理，并達到規定的強度G對窗臺、檐口、裝飾線，雨棚等凹凸部位，應采用防水和排水構造。H基層應表面平整、立面垂直，陰陽角垂直、方正和無缺棱掉角。允許 偏差應符合表1的要求且表面應平而不光。I達不到復合板粘貼基本要求的基層，通過總承包單位抹灰再找平來處 理。6.1.4 場地機具條件A 現場配套相應的水電設施，電動吊籃。B提供材料的堆場一處，面積大于200平米，便于大型運輸車進入且靠 近施工單元。C切割機械加工所一處，面積約 80平米，靠近材料堆場且水電設施配 套。6.2分項技術方案及

28、重點施工工藝說明621 施工工藝流程622 操作要點A 基層檢查交接，基層質量應符合下列要求： 墻體的水泥砂漿抹灰層的養護期應達到滿足強度要求。 墻體水泥砂漿抹灰層的平整度達到普通抹灰標準，允許偏差值見表2 雨棚、窗臺、外裝飾線條應橫平豎直墻體無搭架孔洞。 不開裂、不掉粉、不起砂、不空鼓、無剝離、無石灰爆裂點和無附著力不良的舊涂層等； 基層應清潔，表面無灰塵，無浮漿、無油跡、無銹斑、無霉點、無析 出物等雜質。 對窗臺、檐口、裝飾線，雨棚等凹凸部位，應采用防水和排水構造。 基層應表面平整、立面垂直，陰陽角垂直、方正和無缺棱掉角。允許 偏差應符合上一節表1的要求且表面應平而不光。檢查完畢后，不符合

29、規范的部位要進行整改維修后方能進行施工，整改 完畢后應辦理現場工序交接手續。B現場放樣工序內容：在各個施工面各陽角及窗洞口側邊垂掛鋼絲線以保證整體垂 直度，在掛垂線的同時，充分考慮系統成型厚度（即基層面至成品板面的成 型距離）。用儀器或者水平管打出水平基準線。打線時均采用點線法，即先打基準點，檢查完畢后，再用墨斗在基層面上彈出，以免錯誤時造成墻面墨線雜亂 無法分辨。根據設計圖在施工墻面上把縱向和橫向的分格線用墨線彈在墻體上，確 定每塊板的規格大小及位置，統計實際需要板材規格大小以便進行統籌切割， 避免材料浪費。每個連接施工面均要彈線。（門洞口以及一些節點部位的彈線 要考慮板厚的增減關系。）質量

30、要求：達到設計圖要求。檢測方法：用水平儀、卷尺、角尺測量。C精確切割及開槽裁板前必須再次測量現場尺寸，按實際尺寸裁板，復合板長寬偏差士 2.0mm 對角線允許偏差w 3.0mm復合板單板面積不宜大于1川，單邊尺寸不能大于 1200mm裁板時注意板邊保護，防止崩邊。保護膜應保持完整，板材上墻施 工完畢再撕膜。復合板開槽時應保證兩槽最大間隔不大于 600mm開槽標準參 見下圖：注：開槽時要保證槽口處無破損及內裂。工序內容：按照彈線后實際規格尺寸用專用切割設備進行裁切，用細砂紙將裁切邊毛刺打磨掉。切割時要考慮分格縫寬尺寸。采用刷涂的方式將XXX瑞卡力橋型界面處理劑在裁切好的保溫板背面均勻地涂布，要求

31、：涂布均勻,數量滿足,不得漏涂。放置干燥至透明，無發白現象，注意防止粉塵或水污染。質量要求：長寬尺寸偏差小于 2mm對角線偏差小于4mm檢測方法：用卷尺、角尺測量。D規范施工 調配專用粘結砂漿工序內容：使用“ XXX保溫裝飾板專用粘結砂漿”，現場直接加水使用。 砂漿和水配比為1:0.20.25，此配比根據氣溫環境可略做調整。粘結砂漿應 隨用隨攪拌，已攪拌好的粘結砂漿必須在 2小時內用完。消耗量：68公斤/川。質量要求：充分攪拌，稠稀適合檢測方法：用泥掌滿刮起拌好的砂漿觀察，以上墻后不產生流掛為佳。 粘貼保溫板施工前檢查：板材上墻前應再次檢查尺寸是否合適（核對墨線），是否有 爆邊，有問題的板材不

32、得上墻。板材揉貼時應逐漸按壓到平整度要求的合適 位置，嚴禁按壓低了再拉出，造成虛粘。工序內容：把調配均勻的粘結砂漿用刮板條涂在保溫裝飾板保溫板的背面；每個條涂距離板邊50mm寬度大于50mm厚度大于20mm在條涂的上下各開100mnt勺口，便于系統排氣；在條涂框內，打6-8個點；每個粘結砂漿點直徑大于150mm厚度大于20mm粘結砂漿粘結面積每平方米不得小于 50%建筑物高度在50m以上的，粘結面積達到60%以上，100米粘結面積達到90%質量要求:整體平面的平整度v 3mm/2米直尺，板縫高低差v 1mm保證每平方米以內的粘結點不得少于 8個，每個涂點直徑不得小于150mm厚度在20mn以上

33、（上墻前厚度），粘貼的面積不得小于板面的45%位置要求橫平豎直，排列整齊。粘幼砂漿保溫裝飾板L'注：當保溫材料為擠塑板時，粘貼前其背面需要做界面劑處理圖1點粘法砂漿堆積示意圖檢測方法：用2m直尺靠在已粘結好的板面上，再用塞尺測量間隙的大小。用手或者橡皮錘子輕輕敲擊板面，辨別砂漿的粘貼情況是否緊粘與粘貼 面積是否達標目測法，用眼觀察板面粘貼情況。 安裝扣件工序內容：將第一塊保溫裝飾板粘貼好位置確定后要安裝扣件，扣件應插入保溫裝飾板保溫層與面板間，先從板直邊中點部位按300500mm間距向兩邊角安裝，再將邊上第二塊保溫裝飾板靠近并插入扣件后粘貼好，最后將錨 固釘旋緊，必要時再外加外壓件調整

34、板縫的高低差。無論安裝內緊固件或外 緊固件都不能用力過大，以免造成版面的波浪形狀。應根據板面的平整度來 調節力的大小。注：板底邊的托件應在彈線后就應立即按300500mm的間距安裝穩定。質量要求：1. 固定I型復合板的錨固件數量不應少于 6個/川，固定u型復合板的錨 固件數量不應少于8個/川。2. 固定件錨入鋼筋混凝土墻體的有效深度不小于30mm進入其它實心砌體基層的有效錨固深度不應小于 50mm對于空心砌塊、多孔磚等砌體宜采用 回擰打結型錨固件。3. 承托件的設置：（1）首層需設置定位托件；（2）門窗洞口上方需設置 定位托件；（3）根據基層墻體結構及保溫裝飾板類型，應每安裝兩道保溫裝 飾板設

35、置一道承重托件。4. 安裝托架時，托架應保證托住面板厚度的 1/2以上。檢測方法：用目測法。錨固件布置如圖：錨固件布置示意圖 細部構造處理：1、基層墻面陰陽角要垂直、順直，窗洞四邊應做到橫平豎直；2、陽臺與欄桿部位收口是否有預埋件需及時溝通欄桿單位；3、有落水管的地方需依據圖紙并和相關單位溝通交叉作業，確定水管是否外置是否需要預留洞口等；4、空調機位及廚房衛生間預留孔洞檢查是否被抹灰層封住需要按洞口尺 寸開孔預留；5、勒腳處根據現場實際是否需要回填土先預留，大面施工完后再施工，非巖棉復合板與地面結合處留 20m m隔離縫，用嵌縫泡沫材料嵌縫，（如為巖 棉復合板建議與地面結合處留 300隔離縫，

36、用硬質材料代替）最后均需用硅 酮密封膠防水處理；6、施工交接處及搭設腳手架的交接處盡量在分格線處或窗邊；7、XXX保溫裝飾板系統，所有窗口、女兒墻等節點部位，需要滿粘施工成品線條構件部位需要使用專用錨固件錨入基層墻體50mm后，滿粘施工。 嵌入填縫條：工序內容：根據板間間隙的大小，選擇合適的嵌縫條，填實板間間隙要求 嵌縫條與板面深度為35mn為宜。 彈分格線，貼紙膠帶工序內容：用專門清潔劑將施膠板面清洗干凈，揭開需要打膠的板面的保 護膜，一般盡量按最小面積揭開，只要不妨礙貼紙膠帶即可，根據分格寬度 的要求彈出分格線再沿貼線貼上紙膠帶 密圭寸膠工序內容：先用封膠槍在分格縫內均勻適量的打上密封膠，

37、再用平刮刀刮 平密封膠，要求密封膠在板上的厚度為 0.51m m施膠完畢后應將紙膠帶拉掉 即可。質量要求：無痕跡，無污垢檢測方法：用目測法 面清潔工序內容：先清潔裝飾板邊緣上的涂灰、污垢、再撕去保護膜，再用干 凈毛巾將粘膠遺留物清除干凈。質量要求：無污痕，無污垢。檢測方法：用目測法。E施工重點、難點說明基準線基準線是指施工開始后在縱橫兩個方向作為施工起點的最初施工線，并 使四面墻的圖形保持相對位置不變的標準線。一般施工縱向的基準線應放在 建筑物的頂端，施工橫向的基準線應為陰陽角輪廓線或有特征的輪廓線，凡 基準線都應占線施工。施工順序縱向施工一般都按從下至上的施工順序進行，但為了保證每塊板在四周

38、 墻面上的同一水平線上，應首先以建筑物四周墻面的同一基準線為起點向上、 向下兩個方向粘貼。橫向施工應遵守先陽角后陰角。先保證特殊結構（如門、 窗的對稱性和均勻性），再大面積施工。窗臺施工：上沿線必須做出外斜度流水坡度，下沿線必須做出內斜度滴 水坡度。陽角施工：根據最終確認的深化施工圖紙進行，可采用直角拼接方式施 工。623 成品及半成品保護措施A成品保護的方法主要有護、包、蓋、封四種方法 護：就是提前保護。對于施工中容易污染的地方，應該全部貼上塑料 薄膜紙，保護起來，在門口位置及轉角等交通要道，為預防受碰，要多貼幾 層薄膜紙或再貼上小塊木條。 包：就是包裹。如不銹鋼的窗臺等地方為防止施工時涂料

39、的污染，應 該對其進行包裹。 蓋：就是表面覆蓋。 封：就是封閉。B加強成品保護教育，制定和貫徹以上的保護條例，對于損壞成品者實 行罰款制度。C所有工序操作者均需對本工序成品完成保護工作，才算本工序完成。624 質量保證方法A質量保證措施材料質量控制 板施工所米用的材料成品、半成品、產品說明書、質檢書、成份、顏 色、品種和生產日期等，應符合國家相應的質量標準； 板施工時的平整度必須加以控制； 注意灰塵、油污，不得弄臟板面，所有工具設備要事先清潔。 同一工程所用成品板要選用同批產品，盡量一次備足操作環境的控制 操作環境要求清潔，不允許塵土飛揚； 操作溫度不能低于專用粘結砂漿的最低施工溫度，氣溫低會

40、影響砂漿 的粘度，造成安全隱患； 板的施工以晴天為好，雨天及四級以上大風不允許施工； 砂漿固化前的一定時間內不能受雨淋。B操作質量控制板施工要求基層表面應具有一定的強度和堅固性，無酥松、脫皮、起殼、粉化等缺陷，施工前首先要清除基層表面粘附物，使基層表面整潔，以提高 砂漿與基層的粘結性C工序質量控制 嚴格按施工工藝執行施工，層層把好質量關，做好工程驗收工作； 對施工中上道工序要先自檢合格，方可上報業主進行驗收，合格后才 可進行下道工序施工； 做好隱蔽記錄和施工日志； 每道工序施工前，認真作好技術交底，對所用材料的性能和工法細節， 提出明確的質量控制目標要求。 技術保證措施。 建立以工程技術人員及

41、施工骨干為核心的現場技術攻關組，每天對施 工現場進行巡回檢查和突擊抽查，發現問題及時攻克解決，力求將質量事故 苗子消滅在萌芽狀態； 及時整理包括產品質保書、檢測報告、復試報告和質量管理文件等一 系列資料，來保證工程實物質量和各職能部門的檢查；D工程節點規范制度 施工前期對整個施工面進行詳細的測量，并且設置基準。 墻體陽角、陰角以及窗洞口等節點做法嚴格按照施工技術規范和施工 圖做法。 安排現場技術員對窗口位置的成品板安裝進行仔細的跟蹤式檢查指導。E工程質量獎罰制度 根據“誰施工，誰負責”的原則對施工班組進行全面質量管理，并根 據質量獎罰制度進行處理； 施工班組在施工過程中如違反操作規程，不按圖施

42、工發生質量問題， 公司有權對施工班組進行處罰，處罰形式為整改、停工、罰款直至終止合同； 項目部在實施獎懲時，以平時抽查，每三天一次大檢查，最終結果作 為考核依據。F其他 完善項目管理程序，使之對于控制本工程質量的措施具有針對性和可 行性。 資料管理嚴格按照IS09001質量體系文件中的要求，各種過程記錄齊 全、有效、受控；625 施工防火措施目前在我國施工中引起火災占了絕大多數。據有關外保溫火災情況調查， 施工現場引起火災占90%其中25%是可燃保溫板違規存放被明火或者電焊火 渣引燃所致。而更多的約有65%案例是在保溫板上墻后由于交叉作業而被明火 引燃。建筑物交付使用后發生的外保溫火災只占 1

43、0%左右。而保溫裝飾成品板 系統由于其特殊的構造，無論在正面或者背面都有在工廠已經復合好的不燃 材料的防火保護層，因此在實際施工做火災隱患極低，只要做好側邊外露保 溫材料的防火措施就能有效的防治施工火災，本項目在現場施工時具體有以 下幾方面措施：A施工前準備 外保溫工程施工現場為禁火區域，應遠離火源、嚴禁吸煙。如附近有 明火作業，必須嚴格執行動火審批制度。 外保溫工程施工作業方位，應結合工程需要配備相適應的消防器材， 指定專人維護、管理、定期更新，應確保完整有效。 施工現場使用的電氣設備必須符合防火要求；電纜、電線等帶電線路 應與可燃類保溫材料堆放區保持安全距離。B材料堆放保溫材料現場堆放應符

44、合以下要求： 堆放現場嚴禁吸煙，并應有顯著標識； 堆放場10m范圍內及上空不得有明火作業，并應有禁火標識； 堆放現場及加工制作場地不得堆放易燃、易爆等危險物品； 堆放現場應按每5om堆放場地配備種類適應的滅火器、砂箱或其他滅 火工具； 材料露天堆放時，存放量不應超過 3晝夜的工程需用量，并應采用水 泥板將成品板側邊完全覆蓋。庫房堆放時，庫房應采用不燃材料一一水泥板等支搭。施工作業現場保溫材料臨時堆放，應符合以上幾點要求。嚴禁在施工 建筑物內堆存保溫材料。C施工時防火要點 施工應分區段進行，各區段應保持一定的防火間距，并宜盡早安排嵌 縫打膠的施工。 施工區域動用電氣焊、砂輪等明火時，必須確認明火

45、作業涉及區域內 沒有裸露保溫材料的成品板，并設專門動火監護人和滅火器材。嚴禁在已安 裝成品板上進行電氣焊接和其他明火作業。 幕墻的支撐構件和空調機等設施的支撐構件，其電焊等工序應在成品 板鋪設前進行。確需在成品板鋪設后進行的，應在電焊部位的周圍采用防火 毯等防火保護措施。 施工用照明等發熱設備靠近板時，應采取可靠的防火保護措施。電氣線路不應穿過成品板保溫層。確需穿過時，應采取穿管（不燃材料）防火保護等措施。 施工期間如遇公休日及節假日，應對已安裝的裸露保溫的成品板墻面 進行界面覆蓋處理，并將作業區域內剩余成品板材料按第 2條要求堆放管理。 放假前應對成品板工程進行檢查，確保無裸露保溫材料的成品

46、板墻面和板材 堆放。 施工期間，隨時清理遺留在施工現場廢棄的成品板邊角料。 施工時在窗洞口四周以及側邊應采用砂漿滿粘法進行施工，提高防火 構造性能，防止火焰蔓延。綜合上述，必須要做好對所有施工人員進行安全教育，重點加強對施工 現場的管理，成品板材料在存放和施工期間應遠離火源，嚴格避免成品板外 露保溫材料和動火動焊的交叉作業。同時在施工現場應該配備相應的消防設 施，留有足夠的消防通道。這樣才能確實有效的防治外墻外保溫火災隱患的 發生，真正做到為建筑“穿衣”，為城市“添磚”。6.3吊籃安裝及拆卸措施631 吊籃的主要配件 懸吊平臺：懸吊平臺長度為6m/節。根據墻面要求，可考慮在吊籃上增 加副籃。外置吊籃采用女兒墻夾鉗式屋面懸掛機構。 特殊部位考慮特殊處理， 以滿足施工需要。 懸掛機構：懸掛機構保證有足夠的強度以及剛度，采用單邊懸掛方案， 能承受平臺自重，額定載重量以及鋼絲繩重量。保證無需在層面采取預埋或其它措施，整個支架水平和垂直方向均可根據不同屋面結構的要求進行調節。 吊籃的升降及保護系統：ZLP系列吊采用電動方式升降，整個系統由提升機、安全鎖、鋼絲繩三大部分組成，提升機工作速度為8- 10m/mi n。安全鎖在懸吊平臺
