1、暗挖隧道二次襯砌變形縫施工工藝標準1 .適用范圍本標準適用于暗挖隧道二次襯砌變形縫的施工。2 .施工準備2.1 材料2.1.1 橡膠止水帶2.1.1.1 橡膠止水帶應有出廠合格證和性能檢測報告，其尺寸偏差應符合下表的規定。表止水帶尺寸偏差要求止水帶公稱尺寸極限偏差厚度（mm46+1,0710+1.3,01120+2,0寬度L（%±32.1.1.2止水帶的物理性能應符合下表的規定表止水帶物理性能指標項目性能要求硬度（邵爾A,度）60±5拉伸強度（MPa>15拉斷伸長率（%>380壓縮永久義形70cx24h,%<3523cx168h,%<20撕裂強度（K

2、N/m>30脆性溫度（C）<-451熱空氣老化（70cx168h）硬度（邵爾A,度）+8拉伸強度（MPa>12拉斷伸長率（%>3001臭氧老化50pphm:20%48h2級橡膠與金屬黏合斷面在彈性體內注：橡膠與金屬黏合適用于鋼邊橡膠止水帶。止水帶表面不允許有開裂、缺膠、海綿壯等影響使用的缺陷，表面允許有深度不大于2mm面積不大于16mmi勺凹痕、氣泡、雜質、明疤等缺陷不超過4處。中心孔偏心不允許超過管狀斷面厚度的1/3。2.2.2.II 填縫材料：應選用浸透瀝青油的松木板等作為填縫材料，按變形縫的形狀加工成型。2.2.3.II 嵌縫材料：嵌縫材料宜選用聚硫橡膠類、聚氨脂

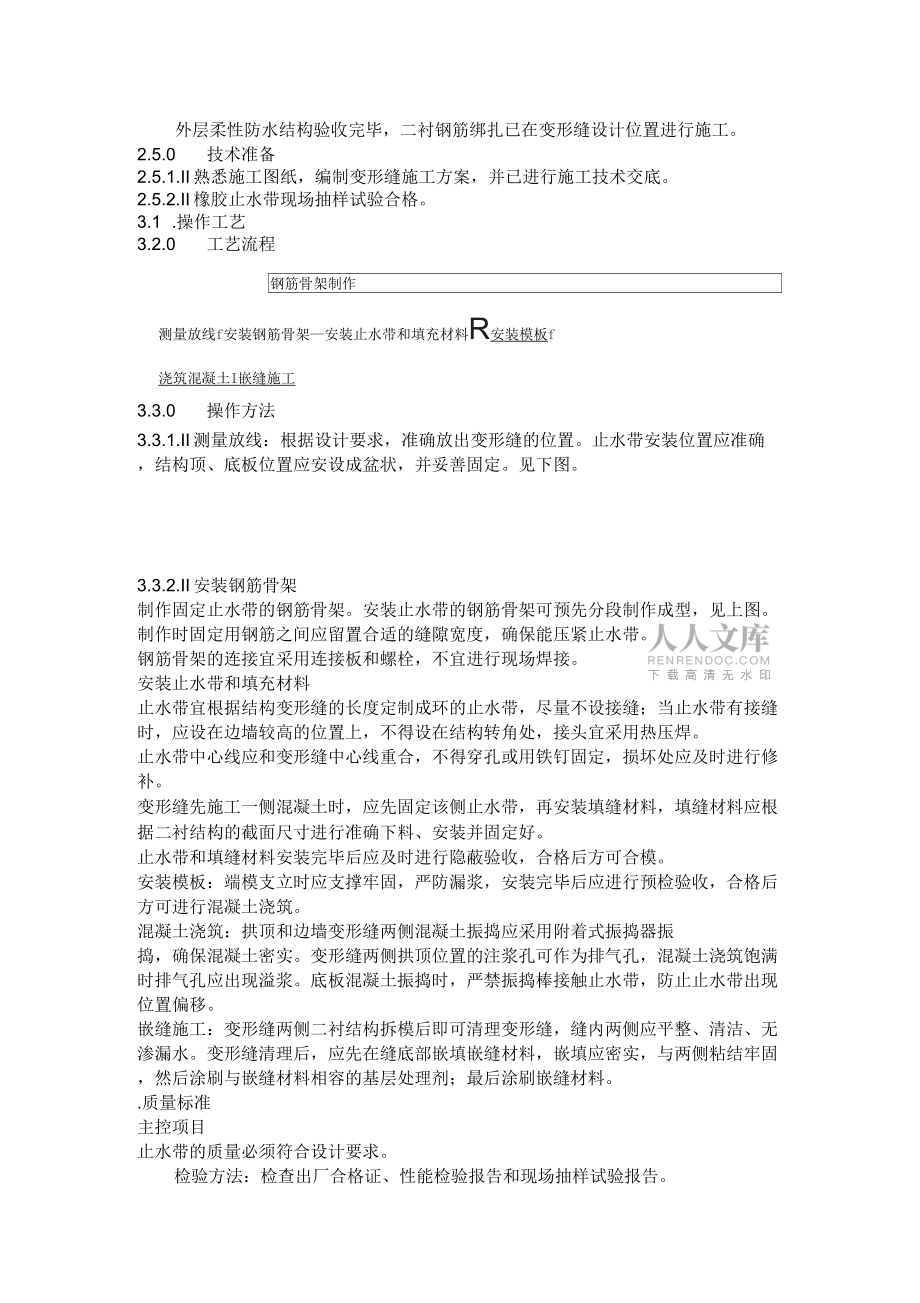

3、類等柔性密封材料，最大伸長強度不應小于0.2MPa,最大伸長率應大于300%拉伸一壓縮循環性能的級別不應小于802002.3.0 機具設備接頭熱壓焊工具、嵌縫工具、手推車、剪刀、刷子等。2.4.0 作業條件外層柔性防水結構驗收完畢，二襯鋼筋綁扎已在變形縫設計位置進行施工。2.5.0 技術準備2.5.1.II 熟悉施工圖紙，編制變形縫施工方案，并已進行施工技術交底。2.5.2.II 橡膠止水帶現場抽樣試驗合格。3.1 .操作工藝3.2.0 工藝流程鋼筋骨架制作測量放線f安裝鋼筋骨架安裝止水帶和填充材料R安裝模板f澆筑混凝土I嵌縫施工3.3.0 操作方法3.3.1.II 測量放線：根據設計要求，準

4、確放出變形縫的位置。止水帶安裝位置應準確，結構頂、底板位置應安設成盆狀，并妥善固定。見下圖。3.3.2.II 安裝鋼筋骨架制作固定止水帶的鋼筋骨架。安裝止水帶的鋼筋骨架可預先分段制作成型，見上圖。制作時固定用鋼筋之間應留置合適的縫隙寬度，確保能壓緊止水帶。鋼筋骨架的連接宜采用連接板和螺栓，不宜進行現場焊接。安裝止水帶和填充材料止水帶宜根據結構變形縫的長度定制成環的止水帶，盡量不設接縫；當止水帶有接縫時，應設在邊墻較高的位置上，不得設在結構轉角處，接頭宜采用熱壓焊。止水帶中心線應和變形縫中心線重合，不得穿孔或用鐵釘固定，損壞處應及時進行修補。變形縫先施工一側混凝土時，應先固定該側止水帶，再安裝填

5、縫材料，填縫材料應根據二襯結構的截面尺寸進行準確下料、安裝并固定好。止水帶和填縫材料安裝完畢后應及時進行隱蔽驗收，合格后方可合模。安裝模板：端模支立時應支撐牢固，嚴防漏漿，安裝完畢后應進行預檢驗收，合格后方可進行混凝土澆筑。混凝土澆筑：拱頂和邊墻變形縫兩側混凝土振搗應采用附著式振搗器振搗，確保混凝土密實。變形縫兩側拱頂位置的注漿孔可作為排氣孔，混凝土澆筑飽滿時排氣孔應出現溢漿。底板混凝土振搗時，嚴禁振搗棒接觸止水帶，防止止水帶出現位置偏移。嵌縫施工：變形縫兩側二襯結構拆模后即可清理變形縫，縫內兩側應平整、清潔、無滲漏水。變形縫清理后，應先在縫底部嵌填嵌縫材料，嵌填應密實，與兩側粘結牢固，然后涂

6、刷與嵌縫材料相容的基層處理劑；最后涂刷嵌縫材料。.質量標準主控項目止水帶的質量必須符合設計要求。檢驗方法：檢查出廠合格證、性能檢驗報告和現場抽樣試驗報告。現場抽樣試驗要求：同月生產的同標記的止水帶為一批抽樣。外觀質量檢驗項目包括尺寸公差、開裂、缺膠；中心孔偏心；凹痕、氣泡、雜質、明疤等。物理性能試驗項目包括拉伸強度、扯斷伸長率、撕裂強度。變形縫的做法必須符合設計要求，嚴禁有泄漏。檢驗方法：觀察檢查和檢查隱蔽工程驗收記錄。變形縫處混凝土結構的厚度不應小于300mm檢驗方法：用尺量和檢查隱蔽工程驗收記錄。一般項目中埋式止水帶中心線應與變形縫中心線重合，止水帶應固定牢靠、平直，不得有扭曲現象。檢驗方

7、法：觀察檢查和檢查隱蔽工程驗收記錄。變形縫處混凝土表面應密實、潔凈、干燥；嵌縫材料應粘結牢固，不得有開裂、鼓泡等現象。檢驗方法：觀察檢查。.成品保護變形縫止水帶安裝驗收后應進行保護，防止在模板支立、拆除時或混凝土澆筑時造成止水帶破損、移位或扭曲。變形縫兩側混凝土在拆模時和拆模后應注意保護，防止破壞。.應注意的質量問題施工時應選擇簡單可靠、易于施工的止水帶固定方法，確保止水帶位置準確、安裝牢固；支立模板和混凝土澆筑前應對止水帶進行檢查，并在混凝土澆筑過程中密切觀察，發現位移應立即處理，防止出現變形縫質量問題。二襯混凝土澆筑至變形縫處時，應特別注意加強止水帶兩側的振搗，防止因混凝土不密實而造成變形縫處出現滲漏水。止水帶接頭連接時，應確保其連接牢固、嚴密，防止因接頭連接質量出現滲漏水現象。.質量記錄原材料的出廠合格證、質量檢驗報
