1、綜合樓模板工程施工方案(2) 梁支架的排列、間距要符合模板設計和施工方案的規定。-根據該工程結構及施工方法，梁支架的立桿間距按1200mm,進行設置。(3) 按設計標高調整支柱的標高，然后安裝鋼管龍骨，鋪上梁底板，并拉線找平。當梁底板跨度等于及大于4m以上時，梁底模板應按施工規范要求起拱，起拱高度為梁跨的1%-3%支項之間應設水平拉桿和剪刀撐，其豎向間距不大于1.8m。(4) 梁的兩側模板通過聯接模用U型卡或插銷與底板連接。(5) 當梁高超過70mm,模宜增加穿梁螺栓或對拉鐵片。(6) 梁柱接頭的模板構造應根據工程特點進行設計和加工。6、樓梯模板休息平臺、梯梁、梯段底板模支設方式可參照樓面粱板

2、支模方法，樓梯側樓梯模板施工前應根據實際層高放樣，先安裝平臺粱模板，再安裝樓梯底模板，然后安裝樓梯外幫側板，外幫側板應先在其內側彈出樓梯底板厚度線，用板畫出踏步鋤1板位置線，釘好固定踏步側板的擋木，在現場裝釘側板，踏步高度要均勻一致，特別要注意最下一步的高度,必須考慮到樓地面層粉刷厚度防止由于粉面層厚度不同而形成踏步高度不協調。樓梯施工縫應留設在樓梯板剪力最小處，樓梯底模支設時，可以在施工縫處的底模上支有一塊10cm寬的活動抽板,便于在下次混凝土澆筑前清理。7、模板復核：本工程質量要求高，為保證剪力墻、柱梁軸線的垂直度、平整度準確是重點之一，因此，必須嚴格執行技術復核制度，防止出現技術差錯，各

3、級技術管理人員及班組長均須認真嚴格她執行技術復核制度，做好技術復核記錄，根據施工進度要分段分次進行，做到施工一個分項工程，復核一次，不得遺漏，不得相互代替，不經驗收，技術負責人未簽署技術復核記錄，不得進入下一道工序施工。8、模板拆除混凝土澆筑后，側面模板應在混凝土強度能保證其表面及棱角不因拆模而損壞時方可拆除，樓板底模板跨度小于2m的在稅強度達到50%后方可拆除，跨度大于2m的在75%強度后方可拆除，梁底模板跨度小于8m的達到75%強度后拆除，跨度大于gm的在達到100%強度后方可拆除，對拆除的模板要及時清理，對樓梯踏步、墻柱等易損壞的混凝土棱角加設鋼管包角模板予以保護。樓板書拆除的順序和方法

4、，遵循先支后拆，后支先拆，先非承重部位和后承重部位以及自上而下的原則，拆模時嚴禁用大錘和撬棍硬砸硬撬。拆模時，操作人員應站在安全處，以免發生安全事故。,待該片段模板全部拆除后，方準將模板、配件、支架等運出堆放。拆下的模板等配件，嚴禁拋扔，等有人接應傳遞，按指定地點堆放，并做到及時清理、維修和涂刷好隔離劑，以備待用。(1) 柱子模板拆除：先拆掉斜拉桿或斜支撐，然后拆掉柱箍及對拉螺栓，接著拆連接模板的U型卡或插銷等附件，然后用撬棍撬動模板，使模板與混凝土脫離。(2) 剪力墻墻模拆除，拆掉斜拉桿或斜支撐，再拆穿螺栓及縱橫龍骨接著拆連模板的U型卡或插銷等附件，然后用撬棍撬動模板，使模板與混凝土脫離。(

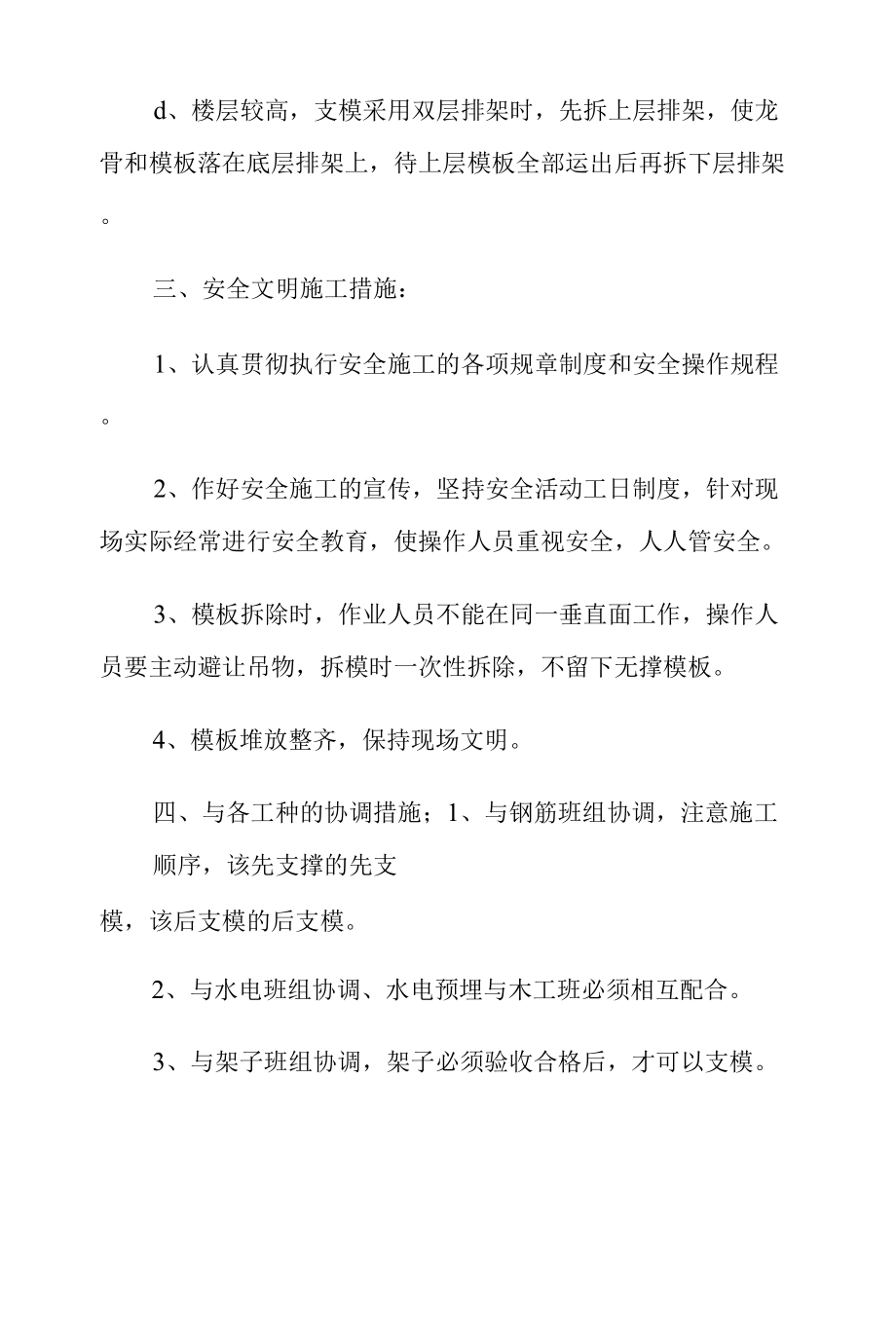

5、3) 樓板、梁模板拆除a、先將支柱上的可調上托松下，使龍骨與模板分離，并讓龍骨降至水平拉桿上，接著拆下全部U型卡或插銷及連接模板的附件，再用鋼釬撬動模板，拿下模板，然后拆除水平拉桿及剪力撐和支桿。b、拆除模板時，操作人員應站在安全的地方。C、拆除跨度較大的梁下支頂時，應先從跨中開始，分別向兩端拆除；d、樓層較高，支模采用雙層排架時，先拆上層排架，使龍骨和模板落在底層排架上，待上層模板全部運出后再拆下層排架。三、安全文明施工措施：1、認真貫徹執行安全施工的各項規章制度和安全操作規程。2、作好安全施工的宣傳，堅持安全活動工日制度，針對現場實際經常進行安全教育，使操作人員重視安全，人人管安全。3、模

6、板拆除時，作業人員不能在同一垂直面工作，操作人員要主動避讓吊物，拆模時一次性拆除，不留下無撐模板。4、模板堆放整齊，保持現場文明。四、與各工種的協調措施；1、與鋼筋班組協調，注意施工順序，該先支撐的先支模，該后支模的后支模。2、與水電班組協調、水電預埋與木工班必須相互配合。3、與架子班組協調，架子必須驗收合格后，才可以支模。附圖剪力墻模板拼裝示意圖施工組織設計（施工方案）審批表工程名稱:建設單位：質監單位：監理單位：設計單位:編制人：項目經理:工程類別：工程公司（辦事處）審批公司審批說明備注審批手續根據公司對施工組織沒計（施i方案）編制范閨目錄一、工程概況1二、模板的選擇及操作要點11.柱、墻

7、模板的最大側壓力計算12. 剪力墻模2樓板模板33. 柱模板4梁板模板54. 樓梯模板6模板復核68.模板拆除7三、安全文明施工措施8四、與各工種的協調措施8附圖：模板拼裝示意圖模板工程施工方案、工程概況:蒼南縣行政樓位于蒼南縣新堀區內，南靠官堂路，東臨府東路，西依湖濱路，北接仁英路，工程建筑面積41750m2o由蒼南縣行政中心工程建設指揮部投資興建，香港華藝設計顧問（深圳）有限公司設計，紹興市工程建設監理公司監理。本工程為鋼筋碇框架一剪力墻結構，十二層，二層層高為4.5m,其余各層層高均為3.6m。柱網軸線尺寸為88m,基礎為鋼筋碌獨立基礎，剪力墻厚為1200mm,最大方柱截面為900x90

8、0mm,最大圓柱直徑為1400mm,框架粱最大跨度為16m,截面尺寸為600x1200mm,現澆徑板厚為100mmo二、模板的選擇及操作要點模板工程是主體結構質量的重要保證，將直接影響稅的質量和施工進度，是主體結構施工階段占用工期最長成本最高的分項工程，模板配料方案必須從質量、進度成本和可操作性等方面綜合考慮。本工程支撐體系采用（1>48X3.5焊接鋼管，結合SP-70支撐體系進行施工。1、柱、墻模板的最大側壓力計算：根據本工程實際情況和施工進度安排，柱、墻板施工，新混凝土的初凝時間t0=5h混凝土重力ro=24KN/m3；混凝土澆筑速度V=2m/h；,：混凝土側壓力最大處至混凝土面最大

9、高度H=4m；外加劑影響修正系數bl=l.2；-磴坍落度影響修正系數p尸1.15；混凝土最大側壓力F=0.22rp,'p：r=O.22x24x5x1.2x1.15x2-；41.53KN/m'<F=24H24x4-96m*根據對拉螺栓拉力計算表，當螺栓間距在0.6x0.Tm時最大側壓力為40KN/m2,應選擇12對拉螺栓，2、剪力墻模本工程為框架剪力墻結構，故剪力墻模板的施工對保證整個工程進度及工程質量有至關重要的影響。所有剪力墻模板采用組合大模板進行施工，大模板用1.5x2.gm的固定扳塊進行現場拼裝，其中，對拉螺栓與兩道鋼管用山形扣相互固定，從頂至底共設六組鋼管，上組鋼

10、管距板底25can,下組鋼管距層面25cmo兩大塊模板間用30X30180水泥條件作肚撐。經過計算，碇澆搗時對模板的最大測壓力為42.9KN/，可采用中12對拉螺栓，間距600X600,在上口間距可適當放大，外墻板及水池壁等有防水要求的墻板，對拉螺栓應加焊鋼板止水片。大模板拆除后用塔吊提升。垂直運至上層樓面后再進行就位安裝。在具體操作上，重點做好以下幾點：按放線位置釘好壓腳板，然后進行木模板的拼裝，邊安裝邊插入穿墻蛔栓和套管。(2) 有門窗洞口的墻體，宜先安好一側模板，待彈好門窗洞口位置線后再安另一側模板，且在安另一側模板之前，應清掃墻內雜物。(3) 根據模板設計要求安裝墻模的拉桿或斜撐。-一

11、般內墻可在兩側加斜撐，若為外墻時，應在內側同時安裝拉桿和斜撐，應邊安裝邊校正平整度和垂直度。(4) 模板安裝完畢，檢查一遍扣件，螺栓、拉頂撐是否牢固，模板拼縫以及距底邊縫隙是否過大，特別是門窗洞邊的模板支撐是否牢固。(5) 樓梯間剪力墻支模時，特別要注意樓梯間剪力墻之間的尺寸，加強支架的穩定性，確保剪力墻軸線位置，平整度及垂直度。(6) 電梯井剪力墻支模時，剪力墻模的長度符合模數，支設的模數其標高、位置要準確，支架應牢固，墻模根都要用水泥砂漿堵嚴，防止跑漿，配模時要考慮留設澆筑口及清掃口。3、樓板模板為加快模板周轉速度，梁、樓板模板采用SP-70早拆脫模體系，當樓板船澆注了3-4天后，(冬季氣

12、溫低時可在碇中摻加三乙醇胺等復合型早強劑)當碇強度達到設計強度50%時，即可用錘子敲擊剪力墻的支承板，使梁托下落，此時便可拆除樓板模板及梁模板。樓板模板也可采用18mm厚層板，鋼管排架支撐，排架立桿間距為1.2m,在中間設水平拉桿一道，上面設置鋼管橫桿，以支承方木龍骨，在方方木龍骨上鋪設層板作為樓板底模。樓板模板支拆模工藝：(1) 支模工藝：立中調支撐一安裝模板主梁一安裝水平支撐一安裝斜撐一調平撐項面一安裝模板次梁一鋪設木模板一面板拼縫粘膠帶一刷脫模劑一模板預檢一進行下道工序。(2) 拆模工藝：降下模板主梁一拆除斜撐及上部水平支撐一拆除模板主次梁一拆除面板一拆除下部水平支撐一清理拆除支撐件一運

13、至下一流水段一待樓(頂)板達到設計強度。樓板模板安裝時重點做好以下幾點:(1) 采用多層支架支撐時，支頂應垂直，上下層支頂應在同一豎向中心線而且要確保多層支架間在豎向與水平向的穩定。(2) 支頂與龍骨的排列排列應根據的混凝重量和施工荷載大小在模板設計中確定，一般情況下支頂間距為8001200mm,大龍骨間距為100-1200mm,小龍骨間距為400-600mm,支頂排列要考慮設置施工通道。(5) 樓面模板鋪完后，應檢查支柱是否牢固，然后將樓面清掃干凈。(6) 每層樓面澆完混凝土待混凝土終凝后，應立即進行平面彈線定位工作，要求測量人員和木工翻樣師傅認真審閱紙仔細放線，并遵循先整體，后局部。上步工

14、作不復驗，不得進行下步測量的原則；使測量工作做到準確無誤。4、柱模板柱截面較大，柱模板可用Igmm厚層扳加方木制作，根據柱的截面尺寸和柱模板安裝時重點做好以下幾點：(1) 按照放線位置釘好壓腳板。(2) 按柱模板設計圖的模板位置，由下至上安裝模板，模板之間角楔形插銷插緊，轉角位置用聯接角模將兩模板連接。(3) 安裝柱箍；柱箍可用鋼管、型鋼等制成，柱箍及其間距應根據柱模尺寸，側壓力大小等因素進行設計選擇，必要時可增加穿柱螺栓。(4) 安裝柱模的拉桿或斜撐：柱模每邊的拉桿或頂桿，固定于事先預埋在樓板內的鋼筋環上，用花籃螺或可調螺桿調節校正模板的垂直，拉桿或頂桿的支承點要牢固可靠，與地面的夾角宜不大于45度。5、梁板模板梁底模板采用40厚板木板，側模采用ISmm厚膠合板加32X45木擋制成，報據梁的高度、長度拼制而成。梁高小于700mm的米用先支
