1、矩形水池設計（硫泡沫槽）執行規范:混凝土結構設計規范建筑地基基礎設計規范（GB50010-2002）,本文簡稱混凝土規范（GB50007-2002）,本文簡稱地基規范給水排水工程構筑物結構設計規范（GB50069-2002），本文簡稱給排水結構規范給水排水工程鋼筋混凝土水池結構設計規程1基本資料1.1幾何信息（CECS138-2002）,本文簡稱水池結構規程水池類型：無頂蓋半地上長度L=3.580m,寬度B=3.580m,高度H=2.800m,底板底標高=-2.600m池底厚h3=250mm,池壁厚t1=200mm,底板外挑長度t2=300mm注:地面標高為土 0.000。口 Kdnrwjn（

2、平面圖）剖面圖）1.2 土水信息土天然重度18.00 kN/m , 土飽和重度20.00kN/m , 土內摩擦角30度 修正后的地基承載力特征值fa=180.00kPa地下水位標高0.000m,池內水深0.000m,池內水重度10.00kN/m 3,浮托力折減系數1.00,抗浮安全系數Kf=1.051.3 荷載信息活荷載：地面10.00kN/m2,（考慮到上部設備荷載輸入一個相當的數值）組合值系數0.90恒荷載分項系數：水池自重1.20,活荷載 分項系數：地下水壓1.27,活荷載準永久 值系數：頂板0.40,不考慮溫濕度作用.1.4 鋼筋磴信息其它1.27其它1.27地面0.40,地下水1.0

3、0,溫濕度1.00混凝土 ：等級C30,重度25.00kN/m3,泊松比0.20保護層厚度（mm）:池壁（內40,外40）, 底板（上40,下40）鋼筋級別：HRB400,裂縫寬度限值：0.20mm,配筋調整系數：1.102計算內容/ J/ 17 )/ )/ / 1 2 3 4 5 6/| /(地基承載力驗算抗浮驗算荷載計算內力(不考慮溫度作用)計算配筋計算裂縫驗算3計算過程及結果單位說明：彎矩：kN.m/m鋼筋面積：mm?裂縫寬度：mm計算說明：雙向板計算按查表恒荷載：水池結構自重，土的豎向及側向壓力，內部盛水壓力.活荷載：頂板活荷載，地面活荷載，地下水壓力，溫濕度變化作用裂縫寬度計算按長期

4、效應的準永久組合.3.1 地基承載力驗算3.1.1 基底壓力計算(1) 水池自重G(計算池壁自重G2=2X(L+B)-4Xt1XH-h1-h3Xt1c=2X(3.580+3.580)-4X0.200X2.800-0.050-0.250X0.200X25.00=169.00kN底板自重G3=(L+2Xt2)X(B+2Xt2)Xh3Xyc=(3.580+2X0.300)X(3.580+2X0.300)X0.250X25.00=109.20kN水池結構自重Gc=G2+G3=278.20kN(2) 池內水重Gv計算池內水重Gw=(L-2Xt1)X(B-2Xt1)XHwXrw=(3.580-2X0.20

5、0)X(3.580-2X0.200)X0.000X10.00=0.00kN(3) 覆土重量計算池頂覆土重量Gt1=0kN池頂地下水重量Gs1=0kN底板外挑覆土重量Gt2=4.656X0.000X18.00+4.656X2.350(20.00-10.0)=109.42kN底板外挑地下水重量Gs2=4.656X2.350X10.0=109.42kN基底以上的覆蓋土總重量Gt=Gt1+Gt2=109.42kN基底以上的地下水總重量Gs=Gs1+Gs2=109.42kN(4) 活荷載作用Gh頂板活荷載作用力地面活Gh1=3.580X3.580X0.00=0.00kN荷載作用力Gh2=4.656X10

6、.00=46.56kN活荷載作用力總和Gh=Gh1+Gh2=0.00+46.56=46.56kN(5)基底壓力Pk基底面積:A=(L+2Xt2)X(B+2Xt2)=4.180X4.180=17.47m基底壓強：Pk=(Gc+Gw+Gt+Gs+Gh)/A=(278.20+0.00+109.42+109.42+46.56)/17.472=31.11kN/m3.1.2 結論：Pk=31.11<fa=180.00kPa,地基承載力滿足要求。3.2 抗浮驗算抗浮力Gk=Gc+Gt+Gs=278.20+109.42+109.42=497.03kN浮力F=(3.580+2X0.300)X(3.580+

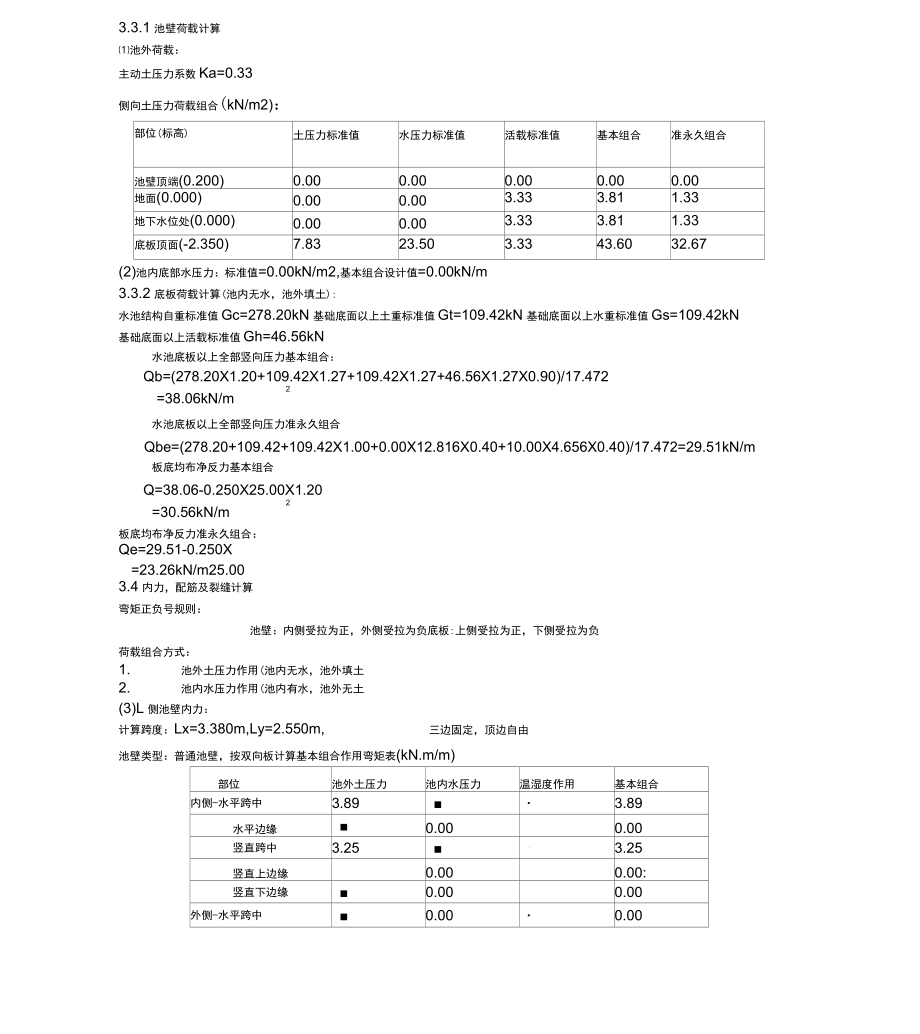

7、2X0.300)X2.600X10.0X1.002=454.28kNGk/F=497.03/454.28=1.09>Kf=1.05,抗浮滿足要求。3.3 荷載計算3.3.1池壁荷載計算池外荷載：主動土壓力系數Ka=0.33側向土壓力荷載組合(kN/m2)：部位(標高)土壓力標準值水壓力標準值活載標準值基本組合準永久組合池壁頂端(0.200)0.000.000.000.000.00地面(0.000)0.000.003.333.811.33地下水位處(0.000)0.000.003.333.811.33底板頂面(-2.350)7.8323.503.3343.6032.67(2)池內底部水壓力

8、：標準值=0.00kN/m2,基本組合設計值=0.00kN/m3.3.2底板荷載計算(池內無水，池外填土):水池結構自重標準值Gc=278.20kN基礎底面以上土重標準值Gt=109.42kN基礎底面以上水重標準值Gs=109.42kN基礎底面以上活載標準值Gh=46.56kN水池底板以上全部豎向壓力基本組合：Qb=(278.20X1.20+109.42X1.27+109.42X1.27+46.56X1.27X0.90)/17.4722=38.06kN/m水池底板以上全部豎向壓力準永久組合Qbe=(278.20+109.42+109.42X1.00+0.00X12.816X0.40+10.00

9、X4.656X0.40)/17.472=29.51kN/m板底均布凈反力基本組合Q=38.06-0.250X25.00X1.202=30.56kN/m板底均布凈反力準永久組合：Qe=29.51-0.250X=23.26kN/m25.003.4內力，配筋及裂縫計算彎矩正負號規則：池壁：內側受拉為正，外側受拉為負底板:上側受拉為正，下側受拉為負荷載組合方式：1. 池外土壓力作用(池內無水，池外填土2. 池內水壓力作用(池內有水，池外無土(3)L側池壁內力：三邊固定，頂邊自由計算跨度：Lx=3.380m,Ly=2.550m,池壁類型：普通池壁，按雙向板計算基本組合作用彎矩表(kN.m/m)部位池外土

10、壓力池內水壓力溫濕度作用基本組合內側-水平跨中3.893.89水平邊緣0.00-0.00豎直跨中3.25一3.25豎直上邊緣0.000.00:豎直下邊緣0.00.0.00外側-水平跨中0.000.00水平邊緣-11.28-11.28豎直跨中一0.00一0.00豎直上邊緣0.000B0.00豎直下邊緣-14.68-14.68L側池璧外土壓力彎矩基本傲kN.門"廣I;LF>煩。L側池璧內水壓力彎矩基本傲kN.m/m)準永久組合作用彎矩表(kN.m/m)部位池外土壓力池內水壓力溫濕度作用準永久組合內側水平跨中2.872.87水平邊緣一0.000.00豎直跨中2.432.43豎直上邊緣

11、一0.000.00豎直下邊緣一0.000.00外側水平跨中一0.000.00水平邊緣-8.34-8.34豎直跨中一0.000.00豎直上邊緣0.000.00豎直下邊緣-10.90-10.90(4)B側池壁內力部位池外土壓力池內水壓力溫濕度作用基本組合內側-水平跨中3.89一3.89水平邊緣一0.00.0.00豎直跨中3.25一3.25豎直上邊緣一0.00一0.00豎直下邊緣一0.00一0.00外側-水平跨中一0.000.00水平邊緣-11.28-11.28豎直跨中一0.000.00豎直上邊緣0.00一0.00豎直下邊緣-14.68一一-14.68計算跨度:Lx=3.380m,Ly=2.550m

12、,池壁類型：普通池壁，按雙向板計算基本組合作用彎矩表(kN.m/m)三邊固定，頂邊自由6384 i J:二二 D:H53304°d*E便池璧外士壓力彎矩基本傲kN.m/m)00；二LT，0000CD00B側池壁內水壓力彎矩基本值(kN.m/nn)準永久組合作用彎矩表(kN.m/m)部位池外土壓力池內水壓力溫濕度作用準永久組合內側-水平跨中2.872.87水平邊緣0.000.00豎直跨中2.432.43豎直上邊緣一0.00一0.00豎直下邊緣0.000.00外側-水平跨中0.000.00水平邊緣-8.34一-8.34豎直跨中一0.00一0.00豎直上邊緣0.000.00豎直下邊緣-10

13、.90一-10.90底板內力：計算跨度：Lx=3.380m,Ly=3.380m,四邊固定按雙向板計算.1.池外填土，池內無水時，荷載組合作用彎矩表(kN.m/m)部位基本組合準永久組合下側L向跨中7.375.61B向跨中7.375.61上側-L向邊緣-17.84-13.58B向邊緣-17.84-13.58+rco卜74*TT2-17.830.6池夕卜填劊底札叭汀畀逍Kfr/r(6)配筋及裂縫:配筋計算方法：按單筋受彎構件計算板受拉鋼筋裂縫計算根據水池結構規程附錄A公式計算.九X1.理學1.5C0,11產1卻UEs%川、麻也te°sqE2Mqsq0.87Asho式中Ma在作用效應準永久

14、絹合下計算截面處的彎矩（N.mm）wmax最大裂縫寬度（mm）“一裂縫間受拉鋼筋應變不均勻系數，當“<0.4時，取0.4;當2>1.0時，取1.0dsq一按作用效應準永久組合計算的截面縱向受拉鋼筋應力（N/mnf）Es一鋼筋的彈性模量（N/mn?）c-最外層縱向受拉鋼筋的混凝土保護層厚度（mm）d一縱向受拉鋼筋直徑（mm）Pte以有效受拉混凝土截面面積計算的縱向受拉鋼筋配筋率U一縱向受拉鋼筋表面特征系數ai一系數，對受彎、大偏心受壓構件取a=0;對大偏心受拉構件取j010.281260h0a2一系數，對受彎構件取a2=1.0,對大偏心受壓構件取a2=1-0.2xho/eo,對大偏心

15、受拉構件取a2=1+0.35xho/e。按基本組合彎矩計算配筋，按準永久組合彎矩計算裂縫，結果如下:L側池壁配筋及裂縫表（彎矩:kN.m/m,面積:mnf/m,裂縫:mm）部位彎矩計算面枳實配鋼筋實配面積裂縫寬度內側-水平跨中3.89400E122504520.04水平邊緣0.00400E122504520.00豎直跨中3.25400E122504520.04豎直上邊緣0.00400E122504520.00豎直下邊緣0.00400E122504520.00外側-水平跨中0.00400E122504520.00:水平邊緣-11.28400E122504520.12豎直跨中0.00400E122

16、504520.00豎直上邊緣0.00400E122504520.00豎直下邊緣-14.68400E122504520.1609££NO4e2SO。沁門GZ®J37±Uini11! Ill IQT08££4g0017cot4gcot001700憶AZ.0111一1f-RLF>a00cTFoc>§0.030Q00.04o.12g00oc>o則池磬裂繚寬度（mmB側池壁配筋及裂縫表（彎矩:kN.m/m,面積:mmf/m,裂縫:mm）部位彎矩計算面積實配鋼筋實配面積裂縫寬度內側水平跨中3.89400E1225045

17、20.04水平邊緣0.00400E122504520.00豎直跨中3.25400E122504520.04豎直上邊緣0.00400E122504520.00豎直下邊緣0.00400E122504520.00外側水平跨中0.00400E122504520.00:水平邊緣-11.28400E122504520.12豎直跨中0.00400E122504520.00-豎直上邊緣0.00400E122504520.00豎直下邊緣-14.68400E122504520.16Illi11II11ilip>4liph|iliHiiiiiHii2<§)20沁d忌OG沁加G8££4gOGt00t74
