1、山西煤炭運銷集團三聚盛煤業有限公司負荷整定計算書機電科目 錄序、 低壓開關整定計算原則3一、 主井、回風井低壓開關整定計算4二、 行人井、副井低壓開關整定計算9附表：三聚盛煤礦饋電開關整定表負荷統計表序：低壓開關整定計算原則1、饋電開關保護計算（1）過載值計算：IZ=Ie=1.15P(660V) IZ=Ie=2P(380V) (2)短路值整定計算：IdIQe+KXIe(3)校驗：K=1.5式中：IZ-過載電流整定值 P-所有電動機額定功率之和Id-短路保護的電流整定值IQe-容量最大的電動機的額定起動電流KX-需用系數，煤礦井下三大保護細則取0.5-1，現取0.7Ie-其余電動機的額定電流之和

2、I(2)d-被保護電纜干線或支線距變壓器最遠點的兩相短路電流值1.5-保護裝置的可靠動作系數2、 兩相短路電流值計算： （1）公式計算法： （2）查表法（3） 電纜換算依據： 表13-1-8 礦用低壓（380V、660V和1140V）電纜的換算系數和換算長度（m）電纜截面（mm2）4610162535507095 電纜實際長度換算系數12.078.114.743.011.911.361.000.710.531、 主、回風井-主斷路器整定：型號：CDW1-2000，所帶負荷：341KW1）型號：CSW1-2000，Ie=2000A,Ue=380V, 用途：供主、回風井總電源開關；負荷統計：Pma

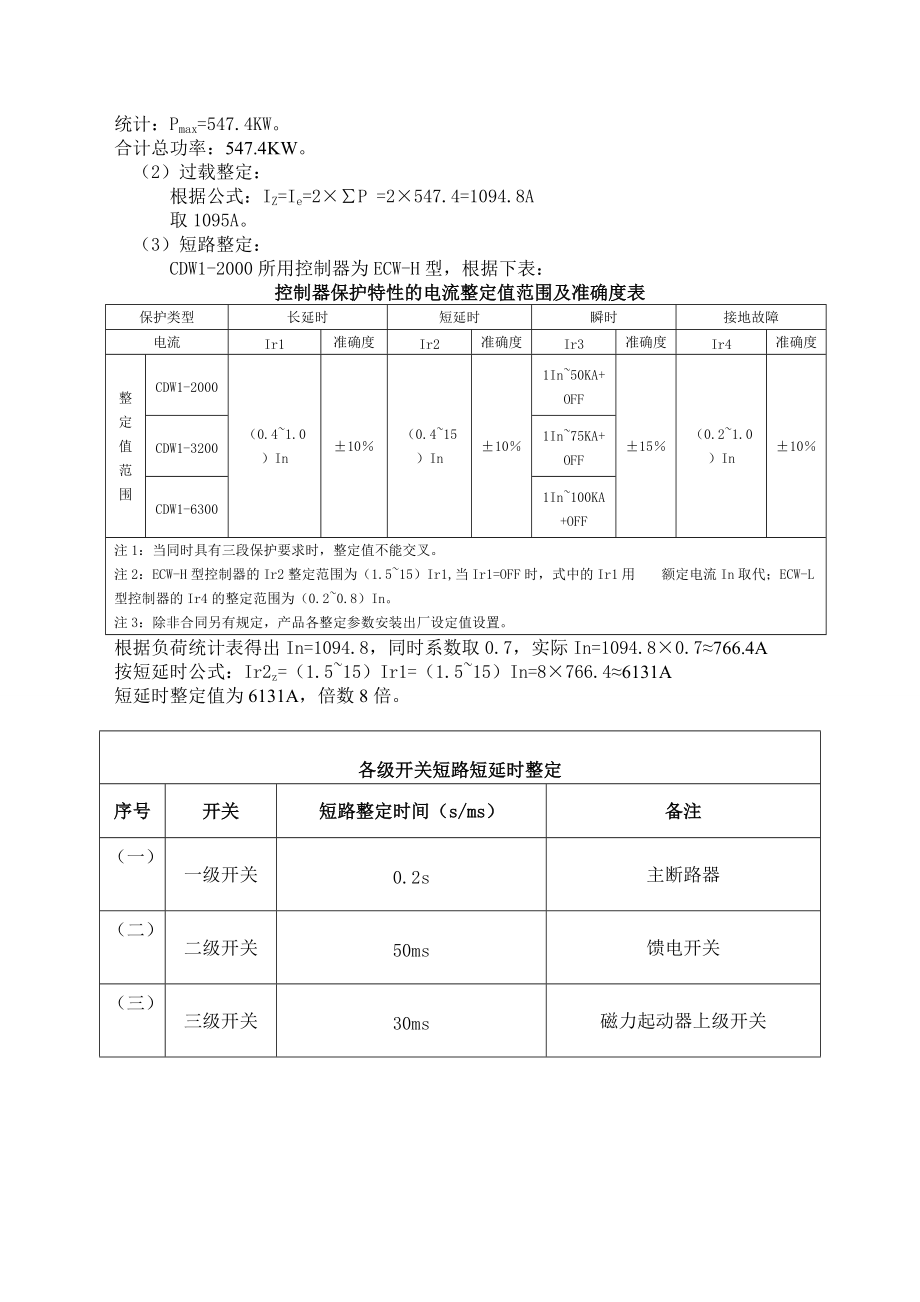

3、x=547.4KW。合計總功率：547.4KW。（2）過載整定：根據公式：IZ=Ie=2P =2547.4=1094.8A取1095A。（3） 短路整定： CDW1-2000所用控制器為ECW-H型，根據下表：控制器保護特性的電流整定值范圍及準確度表保護類型長延時短延時瞬時接地故障電流Ir1準確度Ir2準確度Ir3準確度Ir4準確度整定值范圍CDW1-2000（0.41.0）In10（0.415）In101In50KA+OFF15（0.21.0）In10CDW1-32001In75KA+OFFCDW1-63001In100KA+OFF注1：當同時具有三段保護要求時，整定值不能交叉。注2：ECW

4、-H型控制器的Ir2整定范圍為（1.515）Ir1,當Ir1=OFF時，式中的Ir1用 額定電流In取代；ECW-L型控制器的Ir4的整定范圍為（0.20.8）In。注3：除非合同另有規定，產品各整定參數安裝出廠設定值設置。根據負荷統計表得出In=1094.8，同時系數取0.7，實際In=1094.80.7766.4A按短延時公式：Ir2z=（1.515）Ir1=（1.515）In=8766.46131A短延時整定值為6131A，倍數8倍。 各級開關短路短延時整定序號開關短路整定時間（s/ms）備注（一）一級開關0.2s主斷路器（二）二級開關50ms饋電開關（三）三級開關30ms磁力起動器上級

5、開關2、 主、回風井-變壓器型號：KBSG-630kVA（10/0.69），所帶負荷：205.5KW 根據煤礦電工手冊查表法采用表KBS9系列兩相短路電流值表數據（一）、智能饋電開關整定（主、回風井入井電源總開關）：（1）型號：KBZ-400，Ie=400A,Ue=660V, 用途：供主、副井局扇風機、入井總電源開關；負荷統計：Pmax=455.1KW。合計總功率：455.1KW。（2）過載整定：根據公式：IZ=Ie=1.15P =1.150.7455.1366A（需用系數：0.7）取366A。（4） 短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電

6、動機額定長時工作電流選取整定值。最大一臺電機（挖裝機）起動電流：IQe=5Pe/ 3Uecos=5*75/1.732/0.66/0.75437AIe=Pe/ 3Uecos=380.1/1.732/0.66/0.75443A其它電機額定工作電流和為443(A)Ie=443A根據公式 IdIQe+KXIe(KX為需用系數取0.7)=（437+443）0.7=616A取616A。 （4）校驗： 1、電纜70mm2實際長度為8m，折算系數為0.71，折算后長度為6m 2、電纜50mm2實際長度為50m，折算系數為1，折算后長度為50m， 3、電纜35mm2實際長度為320m，折算系數為1.36，折算后

7、長度為435m， 4、總長為491經查表得 I(2)d=2228A。依據公式 依據公式K=3.61.5 經校驗整定符合要求。（二）、智能饋電開關整定（主井入井電源）：（1）型號：KBZ-400，Ie=400A,Ue=660V, 用途：供主井入井總電源開關；負荷統計：Pmax=455.1KW。合計總功率：455.1KW。（2）過載整定：根據公式：IZ=Ie=1.15P =1.150.7455.1366A（需用系數：0.7）取366A。（5） 短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。最大一臺電機（挖裝機）起動電流：

8、IQe=5Pe/ 3Uecos=5*75/1.732/0.66/0.75437AIe=Pe/ 3Uecos=380.1/1.732/0.66/0.75443A其它電機額定工作電流和為443(A)Ie=443A根據公式 IdIQe+KXIe(KX為需用系數取0.7)=（437+443）0.7=616A取616A。 （4）校驗： 1、電纜70mm2實際長度為8m，折算系數為0.71，折算后長度為6m 2、電纜50mm2實際長度為50m，折算系數為1，折算后長度為50m， 3、電纜35mm2實際長度為320m，折算系數為1.36，折算后長度為435m， 4、總長為491經查表得 I(2)d=2228

9、A。依據公式 依據公式K=3.61.5 經校驗整定符合要求。（三）主井井下溜子開關整定： （1）型號：QBZ-200，Ie=200A,Ue=660V, 用途：溜子開關；所帶負荷：P=75KW。（2）過載整定：根據公式：IZ=Ie=1.15P =1.1575=86A 取90A。（四）主井井下溜子開關整定： （1）型號：QBZ-120，Ie=120A,Ue=660V, 用途：溜子開關；所帶負荷：P=40KW。（2）過載整定：根據公式：IZ=Ie=1.15P =1.1540=46A 取50A。（五）主井井下裝巖機開關整定： （1）型號：QBZ-80，Ie=80A,Ue=660V,用途：裝巖機開關；所

10、帶負荷P=55KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.1555=63.25A 取65A（6） 主井井下絞車開關整定： （1）型號：QBZ-80，Ie=80A,Ue=660V,用途：絞車開關；所帶負荷P=11.4KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.1511.4=13.11A 取15A（七）主井井下皮帶開關整定： （1）型號：QBZ-120N，Ie=120A,Ue=660V,用途：皮帶開關；所帶負荷P=75KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.1575=86A 取90A（八）主井井下放煤小井開關整定： （1）型號：QBZ2-60，I

11、e=60A,Ue=660V,用途：放煤小井開關；所帶負荷P=2.2KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.152.5=2.53A 取4A（九）主井井下噴漿機開關整定： （1）型號：QBZ2-60，Ie=60A,Ue=660V,用途：噴漿機開關；所帶負荷P=5.5KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.155.5=6.325A 取7A（十）主井井下張緊車開關整定： （1）型號：QBZ2-60，Ie=60A,Ue=660V,用途：張緊車開關；所帶負荷P=7.5KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.157.5=8.6A 取9A（十一）主井

12、皮帶開關整定： （1）型號：QJZ-200，Ie=200A,Ue=660V,用途：皮帶開關；所帶負荷P=275KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.15150=172.5A 取175A（十二）主泵水泵開關整定： （1）型號：QBZ-80，Ie=80A,Ue=660V,用途：噴漿機開關；所帶負荷P=22KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.1522=25.3A 取26A（十三）主井張緊車開關整定： （1）型號：QBZ-60，Ie=60A,Ue=660V,用途：張緊車開關；所帶負荷P=7.5KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.15

13、7.5=8.6A 取9A（十四）主井電滾筒開關整定： （1）型號：QBZ-60，Ie=60A,Ue=660V,用途：噴漿機開關；所帶負荷P=15KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.1515=17.25A 取18A（十五）主井照明綜保整定：（1）型號：ZBZ4.0，Ue=127V,用途：主井井下照明；所帶照明燈7盞，每盞70W負荷P=0.49KW，每盞電流為0.6A，總電流=70.6=4.2A（2）過載整定：一次電源側熔斷器選擇： 380V/133V照明綜保熔斷體選擇：IR=Ie=1.24.2/2.862.5A 取5A 二次負荷側整定： 根據公式：IZ=Ie=0.49/1

14、.732/0.127/0.852.6 取5A校驗： Id（2）/3KbIR=1557/1.735/2.86/5634(照明線路MY-34+11.5mm2 260m經查表Id（2）=1557A)（十六）主井井下掘進機開關整定： 掘進機專用變壓器型號：KBSG-630kVA（10/1.14），所帶負荷：236KW 根據煤礦電工手冊查表法采用表KBSG系列兩相短路電流值表數據 （1）型號：KBZ-200，Ie=200A,Ue=1140V,用途：主井井下掘進機；負荷統計：Pmax=238KW。 （2）過載整定：根據公式：IZ=Ie=0.75P =0.75250=187.5A取188A。 （3）短路整定

15、： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。最大一臺電機（掘進機）起動電流：IQe=5Pe/ 3Uecos=5*238/1.732/1.14/0.8753.4A取754A。（4）校驗：1、電纜MY-3*70+1*35mm2，長300米，折算系數為0.71，折算后長度為213米， 2、總長為213經查表得經查表得I(2)d=3535A。依據公式K=4.71.5經校驗整定符合要求。（十七）智能饋電開關整定（回風井入井電源）：（1）型號：KBZ-400，Ie=400A,Ue=660V, 用途：供主井入井總電源開關；負荷統計：Pm

16、ax=114.3KW,。（2）過載整定：根據公式：IZ=Ie=1.15P =1.15114.3131.5A取132A。（3）短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。最大一臺電機（挖裝機）起動電流：IQe=5Pe/ 3Uecos=5*40/1.732/0.66/0.75233.2AIe=Pe/ 3Uecos=74.3/1.732/0.66/0.7586.7A其它電機額定工作電流和為86.7(A)Ie=86.7A根據公式 IdIQe+KXIe=233.2+86.7319.9A取320A。（4）校驗： 1、電纜70m

17、m2實際長度為8m，折算系數為0.71，折算后長度為6m 2、電纜50mm2實際長度為50m，折算系數為1，折算后長度為50m， 3、電纜35mm2實際長度為320m，折算系數為1，折算后長度為320m， 4、總長為376經查表得 I(2)d=2690A。依據公式 依據公式K=8.41.5 經校驗整定符合要求。（十八）回風井井下溜子開關整定： （1）型號：QBZ-120，Ie=120A,Ue=660V, 用途：溜子開關；所帶負荷：P=40KW。（2）過載整定：根據公式：IZ=Ie=1.15P =1.1540=46A 取46A。（十九）回風井井下絞車開關整定： （1）型號：QBZ-80，Ie=8

18、0A,Ue=660V, 用途：絞車開關；所帶負荷：P=11.4KW。（2）過載整定：根據公式：IZ=Ie=1.15P =1.1511.4=13.11A 取15A。（二十）回風井井下探水鉆開關整定： （1）型號：QBZ-80，Ie=80A,Ue=660V,用途：探水鉆開關；所帶負荷P=7.5KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.157.5=8.6A 取9A（二十一）回風井井下水泵開關整定： （1）型號：QBZ2-60，Ie=60A,Ue=660V, 用途：水泵開關；所帶負荷：P=22KW。（2）過載整定：根據公式：IZ=Ie=1.15P =1.1522=25.3A 取26A

19、。（二十二）回風井井下絞車開關整定： （1）型號：QBZ2-60，Ie=60A,Ue=660V,用途：探水鉆開關；所帶負荷P=11.4KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.1511.4=13.11A 取15A（二十三）回風井井下水泵開關整定： （1）型號：QBZ2-60，Ie=60A,Ue=660V, 用途：水泵開關；所帶負荷：P=22KW。（2）過載整定：根據公式：IZ=Ie=1.15P =1.1522=25.3A 取26A。（二十四）回風井照明綜保整定：（1）型號：ZBZ4.0，Ue=127V,用途：回風井井下照明；所帶照明燈7盞，每盞70W負荷P=0.49KW，每盞

20、電流為0.6A，總電流=70.6=4.2A（2）過載整定：一次電源側熔斷器選擇： 380V/133V照明綜保熔斷體選擇：IR=Ie=1.24.2/2.862.5A 取5A 二次負荷側整定： 根據公式：IZ=Ie=0.49/1.732/0.127/0.852.6 取5A校驗： Id（2）/3KbIR=1557/1.735/2.86/5634(照明線路MY-34+11.5mm2 260m經查表Id（2）=1557A)（二十五）回風井井下掘進機開關整定： 掘進機專用變壓器型號：KBSG-630kVA（10/1.14），所帶負荷：236KW 根據煤礦電工手冊查表法采用表KBSG系列兩相短路電流值表數據

21、 （1）型號：KBZ-200，Ie=200A,Ue=1140V,用途：回風井井下掘進機；負荷統計：Pmax=238KW。 （2）過載整定：根據公式：IZ=Ie=0.75P =0.75250=187.5A取188A。 （3）短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。最大一臺電機（掘進機）起動電流：IQe=5Pe/ 3Uecos=5*238/1.732/1.14/0.8753.4A取754A。（4）校驗：1、電纜MY-3*70+1*35mm2，長300米，折算系數為0.71，折算后長度為213米， 2、總長為213經

22、查表得經查表得I(2)d=3535A。依據公式K=4.71.5經校驗整定符合要求。三、主、回風井380V開關整定 變壓器型號：S9-315kVA，所帶負荷：303.47KW 根據煤礦電工手冊查表法-引用表13-1-22KS9系列兩相短路電流值表數據（一）智能饋電開關整定（主、回風井配電點）： （1）型號：KBZ-630，Ie=630A,Ue=380V,用途：主、回風井風機、絞車房380V電源；負荷統計：Pmax=150KW。 （2）過載整定：根據公式：IZ=Ie=2P =2150300A取300A。 （3）短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其

23、它電動機額定長時工作電流選取整定值。最大一臺電機（絞車）起動電流：IQe=5Pe/ 3Uecos=5*75/1.732/0.38/0.8712.21AIe=Pe/ 3Uecos=75/1.732/0.38/0.8142.4A其它電機額定工作電流和為142.4(A)根據公式 IdIQe+KXIe(KX為需用系數取0.7)=712.21+142.40.7811.89A取812A。（4）校驗：1、電纜MY-3*70+1*35mm2，長4米，折算系數為0.71，折算后長度為3米，2、電纜MY-3*50+1*25mm2，長60米，折算系數為1，折算后長度為60米，3、電纜MY-3*50+1*25mm2，

24、長10米，折算系數為1，折算后長度為10米， 4、總長為73經查表得經查表得I(2)d=4104A。依據公式K=5.11.5經校驗整定符合要求。（二）智能饋電開關整定（主、回風井空壓機）： （1）型號：KBZ-400，Ie=400A,Ue=380V,用途：主、回風井空壓機；負荷統計：Pmax=75KW。 （2）過載整定：根據公式：IZ=Ie=2P =275=150A取150A。 （3）短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。（空壓機）起動電流：IQe=5Pe/ 3Uecos=5*75/1.732/0.38/0.

25、8712.21A根據公式 IdIQe+KXIe=712.21A取712A。（4）校驗：1、電纜MY-3*95+1*35mm2，長20米，折算系數為0.53，折算后長度為11米，2、電纜MY-3*95+1*25mm2，長10米，折算系數為0.53，折算后長度為5米， 3、總長為16經查表得經查表得I(2)d=7821A。依據公式K=10.91.5經校驗整定符合要求。（三）主井風機輔機（380V）開關整定：（1） 型號：QJZ-480，Ie=80A,Ue=380V, 用途：風機開關；所帶負荷：P=215=30KW。（2）過載整定： 根據公式：IZ=Ie=230=60A 取61A。（四）回風井風機輔

26、機（380V）開關整定：（1） 型號：QJZ-480，Ie=80A,Ue=380V, 用途：風機開關；所帶負荷：P=215=30KW。（2）過載整定： 根據公式：IZ=Ie=230=60A 取61A。（五）泄水巷風機輔機（380V）開關整定：（1） 型號：QJZ-480，Ie=80A,Ue=380V, 用途：風機開關；所帶負荷：P=215=30KW。（2）過載整定： 根據公式：IZ=Ie=230=60A 取61A。（六）主井絞車開關整定：（1）型號：QBZ-200，Ie=200A,Ue=380V,用途：主井絞車開關；所帶負荷P=75KW（2）過載整定：根據公式：IZ=Ie=2P =275=15

27、0A 取150A（七）回風井絞車開關整定：（1）型號：QBZ-200，Ie=200A,Ue=380V,用途：主井絞車開關；所帶負荷P=75KW（2）過載整定：根據公式：IZ=Ie=2P =275=150A 取150A（八）主、回風井攪拌站開關整定：（1）型號：QBZ-120，Ie=120A,Ue=380V,用途：攪拌站開關；所帶負荷P=15KW（2）過載整定：根據公式：IZ=Ie=2P =215=30A 取30A 四、行人井、副井660V開關整定 變壓器型號：KBSG-630kVA，所帶負荷：444.5KW 根據煤礦電工手冊查表法采用表KBS9系列兩相短路電流值表格數據（一）智能饋電開關整定（

28、副井配電室）： （1）型號：KBZ-630，Ie=630A,Ue=660V,用途：副井井下總饋電660V；負荷統計：Pmax=108.5KW。 （2）過載整定：根據公式：IZ=Ie=1.15P =1.15108.5125A取125A。 （3）短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。最大一臺電機（裝巖機）起動電流：IQe=5Pe/ 3Uecos=5*55/1.732/0.66/0.8301AIe=Pe/ 3Uecos=53.5/1.732/0.66/0.859A其它電機額定工作電流和為59(A)根據公式 IdIQ

29、e+KXIe(KX為需用系數取0.7)=301+59=360A取360A。（4）校驗：1、電纜MY-3*70+1*35mm2，長8米，折算系數為0.71，折算后長度為6米，2、電纜MY-3*70+1*35mm2，長30米，折算系數為0.71，折算后長度為21米，3、電纜MY-3*50+1*35mm2，長200米，折算系數為1，折算后長度為200米，4、總長為227m經查表得I(2)d=2658A。依據公式K=7.41.5 經校驗整定符合要求。（二）智能饋電開關整定（行人井井下總饋電）： （1）型號：KBZ-400，Ie=400A,Ue=660V,用途：行人井井下總饋電；負荷統計：Pmax=18

30、8.5KW。 （2）過載整定：根據公式：IZ=Ie=1.15P =1.15188.5217A取217A。 （3）短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。最大一臺電機（挖裝機）起動電流：IQe=5Pe/ 3Uecos=5*55/1.732/0.66/0.8301AIe=Pe/ 3Uecos=133.5/1.732/0.66/0.8146A其它電機額定工作電流和為146(A)根據公式 IdIQe+KXIe(KX為需用系數取0.7)=301+146=447A取447A。（4）校驗：1、電纜MY-3*70+1*35mm

31、2，長8米，折算系數為0.71，折算后長度為6米，2、電纜MY-3*70+1*35mm2，長30米，折算系數為0.71，折算后長度為21米，3、電纜MY-3*50+1*35mm2，長200米，折算系數為1，折算后長度為200米，4、總長為227m經查表得I(2)d=2658A。依據公式K=61.5 經校驗整定符合要求。（三）智能饋電開關整定（副井入井總饋電）： （1）型號：KBZ-630，Ie=630A,Ue=660V,用途：副井井下總饋電660V；負荷統計：Pmax=108.5KW。 （2）過載整定：根據公式：IZ=Ie=1.15P =1.15108.5125A取125A。 （3）短路整定：

32、 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。最大一臺電機（裝巖機）起動電流：IQe=5Pe/ 3Uecos=5*55/1.732/0.66/0.8301AIe=Pe/ 3Uecos=53.5/1.732/0.66/0.859A其它電機額定工作電流和為59(A)根據公式 IdIQe+KXIe(KX為需用系數取0.7)=301+59=360A取360A。（4）校驗：1、電纜MY-3*70+1*35mm2，長8米，折算系數為0.71，折算后長度為6米，2、電纜MY-3*70+1*35mm2，長30米，折算系數為0.71，折算后長度

33、為21米，3、電纜MY-3*50+1*35mm2，長200米，折算系數為1，折算后長度為200米，4、總長為227m經查表得I(2)d=2658A。依據公式K=7.41.5 經校驗整定符合要求。（四）智能饋電開關整定（行人井入井總饋電）： （1）型號：KBZ-400，Ie=400A,Ue=660V,用途：行人井井下總饋電；負荷統計：Pmax=188.5KW。 （2）過載整定：根據公式：IZ=Ie=1.15P =1.15188.5217A取217A。 （3）短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。最大一臺電機（挖

34、裝機）起動電流：IQe=5Pe/ 3Uecos=5*55/1.732/0.66/0.8301AIe=Pe/ 3Uecos=133.5/1.732/0.66/0.8146A其它電機額定工作電流和為146(A)根據公式 IdIQe+KXIe(KX為需用系數取0.7)=301+146=447A取447A。（4）校驗：1、電纜MY-3*70+1*35mm2，長8米，折算系數為0.71，折算后長度為6米，2、電纜MY-3*70+1*35mm2，長30米，折算系數為0.71，折算后長度為21米，3、電纜MY-3*50+1*35mm2，長200米，折算系數為1，折算后長度為200米，4、總長為227m經查表

35、得I(2)d=2658A。依據公式K=61.5 經校驗整定符合要求。（五）副井井下溜子開關整定： （1）型號：QBZ-120，Ie=120A,Ue=660V, 用途：溜子開關；所帶負荷：P=40KW。（2）過載整定：根據公式：IZ=Ie=1.15P =1.1540=46A 取46A。（六）副井井下裝巖機開關整定： （1）型號：QBZ-120，Ie=120A,Ue=660V, 用途：裝巖機開關；所帶負荷：P=58KW。（2）過載整定：根據公式：IZ=Ie=1.15P =1.1558=66.7A 取68A。（七）副井井井下噴漿機開關整定： （1）型號：QBZ2-60，Ie=60A,Ue=660V,

36、 用途：噴漿機開關；所帶負荷：P=5.5KW。（2）過載整定：根據公式：IZ=Ie=1.15P =1.155.5=6.32A 取7A。（八）副井井井下水泵開關整定： （1）型號：QBZ-80，Ie=80A,Ue=660V,用途：水泵開關；所帶負荷P=4KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.154=4.6A 取5A（九）副井井井下溜子開關整定： （1）型號：QBZ-120，Ie=120A,Ue=660V,用途：溜子開關；所帶負荷P=40KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.1540=46A 取46A（十）副井ZBZ-4.0信號、照明綜合保護裝置： （1

37、）型號：ZBZ4.0，Ue=127V,用途：副井井下照明；所帶照明燈7盞，每盞70W負荷P=0.49KW，每盞電流為0.6A，總電流=70.6=4.2A（2）過載整定：一次電源側熔斷器選擇： 380V/133V照明綜保熔斷體選擇：IR=Ie=1.24.2/2.862.5A 取5A 二次負荷側整定： 根據公式：IZ=Ie=0.49/1.732/0.127/0.852.6 取5A校驗： Id（2）/3KbIR=1557/1.735/2.86/5634(照明線路MY-34+11.5mm2 260m經查表Id（2）=1557A)（十一）行人井井下溜子開關整定： （1）型號：QBZ-120，Ie=120

38、A,Ue=660V,用途：溜子開關；所帶負荷P=40KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.1540=46A 取46A（十二）行人井井下水泵開關整定： （1）型號：QBZ-80，Ie=80A,Ue=660V,用途：水泵開關；所帶負荷P=4KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.154=4.6A 取5A（十三）行人井井下溜子開關整定： （1）型號：QBZ-120，Ie=120A,Ue=660V,用途：溜子開關；所帶負荷P=40KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.1540=46A 取46A（十四）行人井井下水泵開關整定： （1）型號：

39、QBZ-120，Ie=120A,Ue=660V,用途：水泵開關；所帶負荷P=22KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.1522=25.3A 取26A（十五）行人井井下水泵開關整定： （1）型號：QBZ-120，Ie=120A,Ue=660V,用途：水泵開關；所帶負荷P=55KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.1555=63.25A 取65A（十六）行人井井下皮帶開關整定： （1）型號：QBZ-120，Ie=120A,Ue=660V,用途：皮帶開關；所帶負荷P=240KW（2）過載整定：根據公式：IZ=Ie=1.15P =1.1580=92A 取92

40、A（十七）行人井ZBZ-4.0信號、照明綜合保護裝置： （1）型號：ZBZ4.0，Ue=127V,用途：行人井井下照明；所帶照明燈7盞，每盞70W負荷P=0.49KW，每盞電流為0.6A，總電流=70.6=4.2A（2）過載整定：一次電源側熔斷器選擇： 380V/133V照明綜保熔斷體選擇：IR=Ie=1.24.2/2.862.5A 取5A 二次負荷側整定： 根據公式：IZ=Ie=0.49/1.732/0.127/0.852.6 取5A校驗： Id（2）/3KbIR=1557/1.735/2.86/5634(照明線路MY-34+11.5mm2 260m經查表Id（2）=1557A)四、行人井、

41、副井380V開關整定 變壓器型號：S9-315kVA，所帶負荷：185KW 根據煤礦電工手冊查表法引用表13-1-22兩相短路電流值表數據校驗整定符合要求。（一）行人井攪拌站開關整定： （1）型號：QBZ-200，Ie=200A,Ue=380V, 用途：攪拌站開關；所帶負荷：P=15KW。（2）過載整定：根據公式：IZ=Ie=2P =215=30A 取31A。（二）行人井風機輔機（380V）開關整定：（1） 型號：QJZ-480，Ie=80A,Ue=380V, 用途：風機開關；所帶負荷：P=215=30KW。（2）過載整定： 根據公式：IZ=Ie=230=60A 取61A。（三）副井風機輔機（

42、380V）開關整定：（1） 型號：QJZ-480，Ie=80A,Ue=380V, 用途：風機開關；所帶負荷：P=215=30KW。（2）過載整定： 根據公式：IZ=Ie=230=60A 取61A。（四）智能饋電開關整定（行人、副井空壓機電源開關）： （1）型號：KBZ-400，Ie=400A,Ue=380V,用途：空壓機開關；負荷統計：Pmax=110KW。 （2）過載整定：根據公式：IZ=Ie=2P =2110=220A取221A。 （3）短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。最大一臺電機（空壓機）起動電流

43、：IQe=5Pe/ 3Uecos=5*110/1.732/0.38/0.81045A取1145A。（4） 校驗（5） ：1、電纜MY-3*95+1*50mm2，長20米，折算系數為0.53，折算后長度為11米，經查表得I(2)d=7821A。依據公式K=6.81.5經校驗整定符合要求。五、主、回風井、行人井、副井風機專用變壓器660V開關整定 變壓器型號：SJB-200kVA，所帶負荷：120KW 根據煤礦電工手冊查表法SJB-200KVA升壓隔離變壓器容量與表13-1-23KS9系列變壓器相符，可用KS9系列兩相短路電流值表格數據（一）智能饋電開關整定（行人井風機電源）：（1）型號：KBZ-

44、200，Ie=200A,Ue=660V, 用途：供行人井風機專用開關；負荷統計：Pmax=30KW,。（2）過載整定：根據公式：IZ=Ie=1.15P =1.1530=34.5A取35A。（3）短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。最大一臺電機（風機機）起動電流：IQe=5Pe/ 3Uecos=5*15/1.732/0.66/0.7587.5AIe=Pe/ 3Uecos=15/1.732/0.66/0.7517.5A其它電機額定工作電流和為122.5(A)Ie=17.5A根據公式 IdIQe+KXIe=87.

45、5+117.5=105A取106A。（4）校驗： 4、電纜16mm2實際長度為50m，折算系數為3.01，折算后長度為151m， 5、總長為1181m，經查表得I(2)d=2386A依據公式K=22.51.5經校驗整定符合要求。（二）行人井風機（主機）開關整定： （1） 型號：QJZ-480，Ie=80A,Ue=660V, 用途：風機開關；所帶負荷：P=215=30KW。（2）過載整定：根據公式：IZ=Ie=1.1530=34.5A 取36A。（三）智能饋電開關整定（副井風機電源）：（1）型號：KBZ-200，Ie=200A,Ue=660V, 用途：供副井風機專用開關；負荷統計：Pmax=30

46、KW,。（2）過載整定：根據公式：IZ=Ie=1.15P =1.1530=34.5A取35A。（3）短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。最大一臺電機（風機機）起動電流：IQe=5Pe/ 3Uecos=5*15/1.732/0.66/0.7587.5AIe=Pe/ 3Uecos=15/1.732/0.66/0.7517.5A其它電機額定工作電流和為17.5(A)Ie=17.5A根據公式 IdIQe+KXIe=87.5+117.5=105A取106A。（4）校驗： 1、電纜35mm2實際長度為4m，折算系數為1

47、.36，折算后長度為5.4m 2、電纜16mm2實際長度為60m，折算系數為3.01，折算后長度為181m， 3、總長為186.4m，經查表得I(2)d=2159A依據公式K=20.41.5經校驗整定符合要求。（四）副井風機（主機）開關整定： （1） 型號：QJZ-480，Ie=80A,Ue=660V, 用途：風機開關；所帶負荷：P=215=30KW。（2）過載整定：根據公式：IZ=Ie=1.1530=34.5A 取36A。（五）智能饋電開關整定（主井風機電源）：（1）型號：KBZ-400，Ie=400A,Ue=660V, 用途：供主井入井總電源開關；負荷統計：Pmax=30KW,。（2）過載

48、整定：根據公式：IZ=Ie=1.15P =1.1530=34.5A取35A。（3）短路整定： 短路脫扣電流的整定按所帶負荷最大一臺電機的起動電流（額定電流的57倍）加上其它電動機額定長時工作電流選取整定值。最大一臺電機（風機機）起動電流：IQe=5Pe/ 3Uecos=5*15/1.732/0.66/0.7587.5AIe=Pe/ 3Uecos=15/1.732/0.66/0.7517.5A其它電機額定工作電流和為17.5(A)Ie=17.5A根據公式 IdIQe+KXIe=87.5+117.5=105A取106A。（4）校驗： 1、電纜35mm2實際長度為4m，折算系數為1.36，折算后長度

49、為5.4m 2、電纜25mm2實際長度為500m，折算系數為1.91，折算后長度為955m， 3、電纜25mm2實際長度為100m，折算系數為1.91，折算后長度為191m， 4、電纜16mm2實際長度為10m，折算系數為3.01，折算后長度為30m， 5、總長為1181m，經查表得I(2)d=594A依據公式K=5.61.5經校驗整定符合要求。（六）主井風機（主機）開關整定： （1） 型號：QJZ-480，Ie=80A,Ue=660V, 用途：風機開關；所帶負荷：P=215=30KW。（2）過載整定：根據公式：IZ=Ie=1.1530=34.5A 取36A。（七）智能饋電開關整定（回風井風機電源）：（1）型號：KBZ-400，Ie=400A,Ue=660V, 用途：供主井入井總電源開關；負荷統計：Pmax=30KW,。（2）過載整定：根據公式：IZ=Ie=1.15P =1.1530=34.5A取3
