1、傳感器與檢測技術習題集一、單項選擇題1、某壓力儀表廠生產的壓力表滿度相對誤差均控制在0.4%0.6%,該壓力表的精度等級應定為（）級。A.0.2B.0.5C.1.0D.1.52、另一家儀器廠需要購買壓力表，希望壓力表的滿度相對誤差小于0.9%,應購買（）級的壓力表。A.0.2B.0.5C.1.0D.1.53、某采購員分別在三家商店購買100kg大米、10kg蘋果、1kg巧克力，發現均缺少約0.5kg,但該采購員對賣巧克力的商店意見最大，在這個例子中，產生此心理作用的主要因素是（）。A.絕對誤差B.示值相對誤差C.滿度相對誤差D.精度等級4、在選購線性儀表時，必須在同一系列的儀表中選擇適當的量程

2、。這時必須考慮到應盡量使選購的儀表量程為欲測量的（）左右為宜。A.3倍B.10倍C.1.5倍D.0.75倍5、用某萬用表直流電壓檔測量5號干電池電壓，發現每次示值均為1.8V,該誤差屬于（）。A.系統誤差B.粗大誤差C.隨機誤差D.動態誤差6、重要場合使用的元器件或儀表，購入后需進行高、低溫循環老化試驗，其目的是為了（）。A.提高精度B.加速其衰老C.測試其各項性能指標D.提高可靠性7、有一溫度計，它的測量范圍為0200C,精度為0.5級，該表可能出現的最大絕對誤差為（）oA.1CB.0.5CC.10CD.200c8、有一溫度計，它的測量范圍為0200C,精度為0.5級，當示值為20C時的示值

3、相對誤差為（）A.1CB.5%C.1%D.10%9、欲測240V左右的電壓，要求測量示值相對誤差的絕對值不大于0.6%,問：若選用量程為250V電壓表，其精度應選（）級。A.0.25B.0.5C.0.2D.1.010、電子秤中所使用的應變片應選擇（）應變片.A.金屬絲式B.金屬箔式C.電阻應變儀D.固態壓阻式傳感器11、為提高集成度，測量氣體壓力應選擇（）0A.金屬絲式B.金屬箔式C.電阻應變儀D.固態壓阻式傳感器12、一次性、幾百個應力試驗測點應選擇（）應變片。A.金屬絲式B.金屬箔式C.電阻應變儀D.固態壓阻式傳感器13、應變測量中，希望靈敏度高、線性好、有溫度自補償功能，應選擇（）測量轉

4、換電路。A.單臂半橋B.雙臂半橋C.四臂全橋D.獨臂14、欲測量極微小的位移，應選擇（）自感傳感器。A.變隙式B.變面積式C.螺線管式15、希望線性好、靈敏度高、量程為1mm左右、分辨力為1mm左右，應選擇（）自感傳感器為宜。A.變隙式B.變面積式C.螺線管式16、希望線性范圍為土mm,應選擇線圈骨架長度為（）左右的螺線管式自感傳感器或差動變壓器。A.2mmB.20mmC.400mmD.1mm17、螺線管式自感傳感器采用差動結構是為了（）oA.加長線圈的長度從而增加線性范圍B.提高靈敏度，減小溫漂C.降低成本D.增加線圈對銜鐵的吸引力18、自感傳感器或差動變壓器采用相敏檢波電路最重要的目的是為

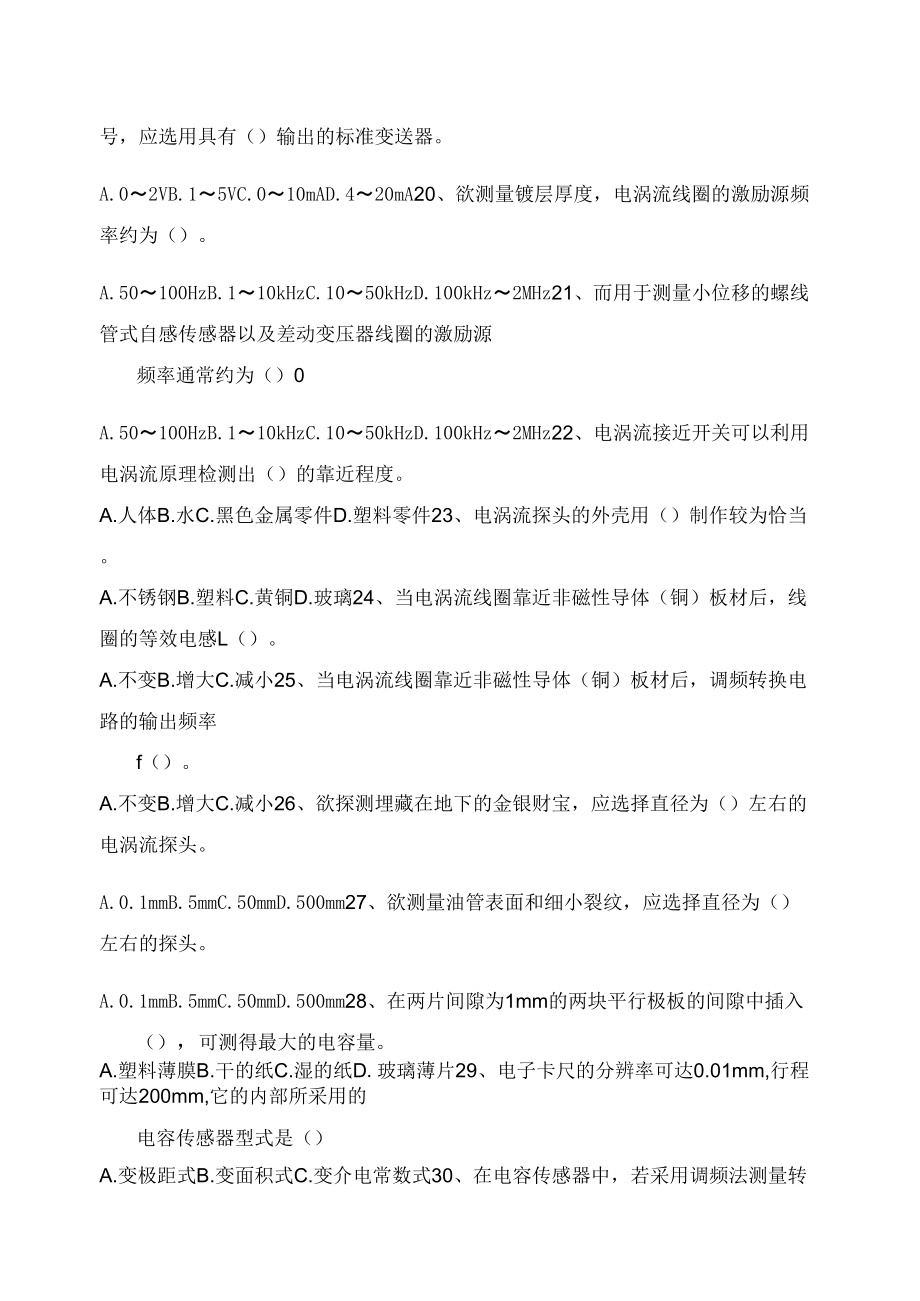

5、了（）。A.提高靈敏度B.將輸出的交流信號轉換成直流信號C.使檢波后的直流電壓能反映檢波前交流信號的相位和幅度19、希望遠距離傳送信號，應選用具有（）輸出的標準變送器。A.02VB.15VC.010mAD.420mA20、欲測量鍍層厚度，電渦流線圈的激勵源頻率約為（）。A.50100HzB.110kHzC.1050kHzD.100kHz2MHz21、而用于測量小位移的螺線管式自感傳感器以及差動變壓器線圈的激勵源頻率通常約為（）0A.50100HzB.110kHzC.1050kHzD.100kHz2MHz22、電渦流接近開關可以利用電渦流原理檢測出（）的靠近程度。A.人體B.水C.黑色金屬零件D

6、.塑料零件23、電渦流探頭的外殼用（）制作較為恰當。A.不銹鋼B.塑料C.黃銅D.玻璃24、當電渦流線圈靠近非磁性導體（銅）板材后，線圈的等效電感L（）。A.不變B.增大C.減小25、當電渦流線圈靠近非磁性導體（銅）板材后，調頻轉換電路的輸出頻率f（）。A.不變B.增大C.減小26、欲探測埋藏在地下的金銀財寶，應選擇直徑為（）左右的電渦流探頭。A.0.1mmB.5mmC.50mmD.500mm27、欲測量油管表面和細小裂紋，應選擇直徑為（）左右的探頭。A.0.1mmB.5mmC.50mmD.500mm28、在兩片間隙為1mm的兩塊平行極板的間隙中插入（），可測得最大的電容量。A.塑料薄膜B.干

7、的紙C.濕的紙D.玻璃薄片29、電子卡尺的分辨率可達0.01mm,行程可達200mm,它的內部所采用的電容傳感器型式是（）A.變極距式B.變面積式C.變介電常數式30、在電容傳感器中，若采用調頻法測量轉換電路，則電路中（）。A.電容和電感均為變量B.電容是變量，電感保持不變C.電容保持常數，電感為變量D.電容和電感均保持不變31、電容式接近開關對（）的靈敏度最高。A.玻璃B.塑料C.紙D.雞飼料32、自來水公司到用戶家中抄自來水表數據，得到的是（）。A.瞬時流量，單位為t/hB.累積流量，單位為t或m3C.瞬時流量，單位為k/gD.累積流量，單位為kg33、將超聲波（機械振動波）轉換成電信號是

8、利用壓電材料的（）。A.應變效應B.電渦流效應C.壓電效應D.逆壓電效應34、蜂鳴器中發出嘀嘀”聲的壓電片發聲原理是利用壓電材料的（）A.應變效應B.電渦流效應C.壓電效應D.逆壓電效應35、在實驗室作檢驗標準用的壓電儀表應采用（）壓電材料。A.PTCB.PZTC.PVDFD.SiO236、能制成薄膜，粘貼在一個微小探頭上、用于測量人的脈搏的壓電材料應米用（）。A.PTCB.PZTC.PVDFD.SiO237、用在壓電加速度傳感器中測量振動的壓電材料應采用（）。A.PTCB.PZTC.PVDFD.SiO238、使用壓電陶瓷制作的力或壓力傳感器可測量（）。A.人的體重B.車刀的壓緊力C.車刀在切

9、削時感受到的切削力的變化量D.自來水管中的水的壓力39、動態力傳感器中，兩片壓電片多采用（）接法，可增大輸出電荷量。A.串聯B.并聯C.既串聯又并聯40、在電子打火機和煤氣灶點火裝置中，多片壓電片采用（）接法，可使輸出電壓達上萬伏，從而產生電火花。A.串聯B.并聯C.既串聯又并聯41、測量人的脈搏應采用靈敏度K約為（）的PVDF壓電傳感器。A.10V/gB.100mV/gC.0.001mV/g42、在家用電器（已包裝）做跌落試驗，以檢查是否符合國標準時，應采用靈敏度K為（）的壓電傳感器。A.10V/gB.100mV/gC.0.001mV/g43、用壓電式加速度計及電荷放大器測量振動加速度，若傳

10、感器的靈敏度為70pC/g（g為重力加速度），電荷放大器靈敏度為10mV/pC,試確定輸入3g（平均值）加速度時，電荷放大器的輸出電壓（平均值，不考慮正負號）等于（）mV。A.441B.2100C.2.1D.10044、用壓電式加速度計及電荷放大器測量振動加速度，若傳感器的靈敏度為70pC/g（g為重力加速度），電荷放大器靈敏度為10mV/pC,試確定輸入3g（平均值）加速度時，并計算此時該電荷放大器的反饋電容Cf等于（）pF。A.441B.2100C.2.1D.10045、單晶直探頭發射超聲波時，是利用壓電晶片的（）。A.壓電效應B.逆壓電效應C.電渦流效應46、單晶直探頭接收超聲波時是利用

11、壓電晶片的（）。A.壓電效應B.逆壓電效應C.電渦流效應47、鋼板探傷時，超聲波的頻率多為（）。A.20Hz20kHzB.35kHz45kHzC.0.5MHz5MHzD.100MHz500MHz48、在房間中利用空氣探頭進行超聲防盜時，超聲波的頻率多為（）A.20Hz-20kHzB.35kHz45kHzC.0.5MHz-5MHzD.100MHz-500MHz49、大面積鋼板探傷時，耦合劑應選（）為宜。A.自來水B.機油C.液體石蠟D.化學漿糊50、機床床身探傷時，耦合劑應選（）為宜。A.自來水B.機油C.液體石蠟D.化學漿糊51、給人體做B超時，耦合劑應選（）。A.自來水B.機油C.液體石蠟D

12、.化學漿糊52、對處于鋼板深部的缺陷宜采用（）探傷。A.電渦流B.超聲波C.測量電阻值53、對處于鋼板表面的缺陷宜采用（）探傷。A.電渦流B.超聲波C.測量電阻值54、屬于四端元件的（）。A.應變片B.壓電晶片C.霍爾元件D.熱敏電阻55、公式EH=KH舊cosB中的角8是指（）。A.磁力線與霍爾薄片平面之間的夾角B.磁力線與霍爾元件內部電流方向的夾角C.磁力線與霍爾薄片的垂線之間的夾角56、磁場垂直于霍爾薄片，磁感應強度為B,但磁場方向相反（9=180）0時,霍爾電勢（），因此霍爾元件可用于測量交變磁場。A.絕對值相同，符號相反B.絕對值相同，符號相同C.絕對值相反，符號相同D.絕對值相反，

13、符號相反57、霍爾元件采用恒流源激勵是為了（）。A.提高靈敏度B.克服溫漂C.減小不等位電勢58、減小霍爾元件的輸出不等位電勢的辦法是（）。A.減小激勵電流B.減小磁感應強度C.使用電橋調零電位器59、多將開關型霍爾IC制作成具有史密特特性是為了（）*，其回差（遲滯）越大，它的（）*能力就越強。（注：*表示填寫的內容相同）A.增加靈敏度B.減小溫漂C.抗機械振動干擾60、OC門的基極輸入為低電平、具集電極不接上拉電阻時，集電極的輸出為（）。A.高電平B.低電平C.高阻態D.對地飽和導通61、正常人的體溫為37,則此時的華氏溫度及熱力學溫度分別約為（）。A.32F,100KB.99F,236KC

14、.99F,310KD.37F,310K62、（）的數值越大，熱電偶的輸出熱電勢就越大。A.熱端直徑B.熱端和冷端的溫度C.熱端和冷端的溫差D.熱電極的電導率63、測量鋼水的溫度，最好選擇（）熱電偶。A.RB.BC.SD.KE.E64、測量鋼退火爐的溫度，最好選擇（）熱電偶。A.RB.BC.SD.KE.E65、測量汽輪機高壓蒸氣（200左右）的溫度，且希望靈敏度高一些，選擇（）熱電偶為宜。A.RB.BC.SD.KE.E66、測量CPU散熱片的溫度應選用（）型的熱電偶。A.普通B.鎧裝C.薄膜D.熱電堆67、測量鍋爐煙道中的煙氣溫度，應選用（）型的熱電偶。A.普通B.鎧裝C.薄膜D.熱電堆68、測

15、量100m深的巖石鉆孔中的溫度，應選用（）型的熱電偶。A.普通B.鎧裝C.薄膜D.熱電堆69、在熱電偶測溫回路中經常使用補償導線的最主要的目的是（）。A.補償熱電偶冷端熱電勢的損失B.起冷端溫度補償作用C.將熱電偶冷端延長到遠離高溫區的地方D.提高靈敏度70、在實驗室中測量金屬的熔點時，冷端溫度補償采用（），可減小測量誤差。A.計算修正法B.儀表機械零點調整法C.冰浴法D.冷端補償器法（電橋補償法）71、在車間，用帶微機的數字式測溫儀表測量爐膛的溫度時，應采用（）較為妥當。A.計算修正法B.儀表機械零點調整法C.冰浴法D.冷端補償器法（電橋補償法）72、人造衛星的光電池板利用了（）。A.光電效

16、應B.光化學效應C.光熱效應D.感光效應73、藍光的波長比紅光短，相同光光子數目的藍光能量比紅光（）。A.長B.短C.大D.小74、光敏二極管屬于（）。A.外光電效應B.內光電效應C.光生伏特效應75、光電池屬于（）。A.外光電效應B.內光電效應C.光生伏特效應76、光敏二極管在測光電路中應處于（）偏置狀態。A.正向B.反向C.零77、光電池通常處于（）偏置狀態。A.正向B.反向C.零78、光纖通訊中，與出射光纖耦合的光電元件應選用（）。A.光敏電阻B.PIN光敏二極管C.APD光敏二極管D.光敏三極管79、溫度上升，光敏電阻、光敏二極管、光敏三極管的暗電流（）。A.上升B.下降C.不變80、

17、普通型硅光電池的峰值波長為（）。A.0.8mB.8mmC.0.8叩D.0.8nm81、普通型硅光電池的峰值波長落在（）區域。A.可見光B.近紅外光C.紫外光D.遠紅外光82、欲精密測量光的照度，光電池應配接（）。A.電壓放大器B.A/D轉換器C.電荷放大器D.I/U轉換器83、欲測量1000c左右的溫度，應選用（）0A.集成溫度傳感器B.熱電偶C.熱敏電阻D.鋁熱電阻84、欲測量-20+80C左右的溫度，并輸出數字信號，應選用（）。A.集成溫度傳感器B.熱電偶C.熱敏電阻D.鋁熱電阻85、欲輸出1A/k的信號，應選用類似于（）的器件。A.Pt100B.AD590C.LM45D.MAX66758

18、6、PZT是利用（）的原理工作的，它是用H材料制作的。A.磁致伸縮效應B.壓電效應C.逆壓電效應D.光電效應87、欲測量0.01T（100Gs）左右的磁場強度及方向，應選用（）傳感器A.電感B.磁致伸縮C.磁阻D.霍爾88、欲測量加工罐中面粉的物位，應選用（）。A.固態硅壓阻投入式液位傳感器B.磁致伸縮液位傳感器C.電容接近開關D.電感接近開關59、光導纖維是利用光的（）原理來遠距離傳輸信號的。A.光的偏振B.光的干涉C.光的散射D.光的全反射90、光纖通信應采用（）作為光纖的光源。A.白熾燈B.LEDC.LCDD.ILD91、光纖水位計采用（）作為光纖的光源較為經濟。A.白熾燈B.LEDC.

19、LCDD.ILD92、要測量高壓變壓器的三相絕緣子是否過熱，應選用（）。A.熱敏電阻B數碼攝像機C.紅外熱像儀D.接近開關93、要監視儲蓄所大廳的人流，應選用（）。A.熱敏電阻B數碼攝像機C.紅外熱像儀D.接近開關94、測得某檢測儀表的輸入信號中，有用信號為20mV,干擾電壓亦為20mV,則此時的信噪比為（）。A.20dBB.1dBC.0DBD.40dB95、調頻（FM）收音機未收到電臺時，喇叭發出煩人的流水”噪聲，這是（）造成的。A.附近存在電磁場干擾B.固有噪聲干擾C.機械振動干擾D.空氣中的水蒸氣流動干擾96、減小放大器的輸入電阻時，放大器受到的（）。A.熱干擾減小，電磁干擾也減小B.熱

20、干擾減小，電磁干擾增大C.熱干擾增大，電磁干擾也增大D,熱干擾增大，電磁干擾減小97、發現某檢測儀表機箱有麻電感，必須采取（）措施。A.接地保護環B,將機箱接大地C.抗電磁干擾98、發現某檢測緩變信號的儀表輸入端存在50Hz差模干擾，應采取（）措施。A.提高前置級的共模抑制比B,在輸入端用接高通濾波器C.在輸入端用接低通濾波器D.在電源進線側用接電源濾波器99、檢測儀表附近存在一個漏感很大的50Hz電源變壓器（例如電焊機變壓器）時，該儀表的機箱和信號線必須采用（）。A.靜電屏蔽B.低頻磁屏蔽C.電磁屏蔽D.機箱接大地100、經常看到數字集成電路的VDD端（或VCC端）與地線之間并聯一個0.01

21、mF的獨石電容器，這是為了（）。A.濾除50Hz鋸齒波B.濾除模擬電路對數字電路的干擾信號C.濾除印制板數字IC電源走線上的的脈沖尖峰電流101、光耦合器是將（）*信號轉換為（）*信號再轉換為（）*信號的耦合器件。（注：*表示答案相同）A.光-電壓-光B.電流-光-電流C.電壓-光-電壓102、在計算機的檢測系統中，對多個傳感器送來的信號分時、快速輪流讀取采樣方式稱為（）0A.抽樣檢測B.快速檢測C.數字濾波D.巡回檢測103、CMOS模擬開關的缺點是（）。A,速度慢B.耗電大C.集成度低D,易擊穿104、欲測量動態應力，應選用（）A/D轉換器。A,逐位比較型B,雙積分型C.用行105、某帶計

22、算機白檢測系統對32路模擬信號進行巡回檢測，共需（）根地址選通線。A.32B.3C.8D.5二、填空題1、在機電一體化系統中，往往要求傳感器能長期使用而不需經常更換或校準。在這種情況下應對傳感器的（）有嚴格要求。2、（）熱電偶主要用于測量固體表面小面積瞬時變化的溫度。3、抑制干擾的方法主要是采取（）、（）和（）。4、常用的加速度傳感器有磁致伸縮式、（）和（）。5、熱敏電阻所用的材料是陶瓷半導體，其導電性取決于（）的濃度。6、.衡量電橋工作特性質量的兩項指標是電橋（）及電橋的（）o7、帶通濾波器用于（）某一頻段的信號，而將此頻段以外的信號加以抑制或衰減。8、在微機控制的檢測系統中，多路模擬開關用

23、于完成（）。9、傳感器的輸出量對于隨時間變化的輸入量的響應特性稱為傳感器的（）。10、傳感器在使用前或使用過程中或擱置一段時間再使用時，必須對其性能參數進行復測或作必要的調整與修正，以確保傳感器的測量精度。這個復測調整過程稱為（）。11、渦流式位移傳感器是利用電渦流效應將被測量變換為傳感器線圈變化（）的一種裝置。12、在某些晶體的極化方向施加外電場，晶體本身將產生機械變形，當外電場撤去后，變形也隨之消失，這種物理現象稱（）效應。13、電橋在測量時，由于是利用了電橋的不平衡輸出反映被測量的變化情況，因此，測量前電橋的輸出應調為（）。14、工業上通常采用（）法進行傳感器的標定.，俗稱背靠背法。15

24、、為了提高自感位移傳感器的精度和靈敏度，增大特性的線性度，實際用的傳感器大部分都做成（）式。16、當某些晶體沿一定方向受外力作用而變形時，在其相應的兩個相對表面產生極性相反的電荷，當外力去掉后，又恢復到不帶電狀態，這種物理現象稱為（）017、壓電式壓力傳感器適于測動態力和沖擊力，但不適于測（）。18、熱電型紅外敏感元件將被測物體發出的紅外線作為熱源，接收其熱能后產生熱電效應而變成（）。19、（）溫度系數熱敏電阻的特點是在臨界溫度附近電阻有急劇變化，因此不適于較，溫度范圍內的測量。20、有源濾波器由運算放大器和（）組成。21、設備啟、停時產生的電火花干擾通常采用（）來消除。22、變極距型的電容位

25、移傳感器具有較高的靈敏度，但電容變化與極距變化之間為（）關系。23、半導體應變片的應變靈敏系數比電阻應變片（），因而適用于需要大信號輸出的場合。24、電感式壓力傳感器類型較多，其特點是頻響低，適用于（）或變化緩慢壓力的測試。25、（）熱電偶可用于測量平均溫度。26、在理想情況下，采樣保持器在采樣期間的輸出（）輸入的變化，而保持期間的輸出保持不變。27、傳感器一般由（）、（）及（）三部分組成。28、熱電偶式溫度傳感器的工作原理是基于（）效應。29、負溫度系數熱敏電阻，其阻值隨溫度增加而呈（）趨勢。30、模/數轉換器的分辨率以輸出二進制數的表示（）o31、采樣保持電路在采樣過程中，必須遵循（），否

26、則會出現信息丟失或信號失真。32、防止電場或磁場干擾的有效方法是（）。33、傳感檢測系統目前正迅速地由模擬式、數字式向（）方向發展。34、利用電渦流位移傳感器測量轉速時，被測軸齒盤的材料必須是（）。35、半導體應變片以壓阻效應為主，它的靈敏度系數為金屬應變片的（）倍。36、熱電偶熱電動勢由（）電動勢和（）電動勢兩部分組成。37、若測量系統無接地點時，屏蔽導體應連接到信號源的（）o38、電容式壓力傳感器是（）型的。39、在熱電偶中，當引人第三個導體時，只要保持其兩端的溫度相同，則對總熱電動勢無影響。這一結論被稱為熱電偶的（）定律。40、熱電偶傳感器所采用的電橋補償法，是利用了電橋（）的工作原理。

27、41、模擬量轉換為數字量的方法很多，目前用得較多的是（）法。42、幾個傳感器串聯組成的檢測系統的總靈敏度等于各傳感器的靈敏度之（）43、壓電式傳感器中的壓電晶片既是傳感器的（）元件，又是傳感器的轉換元件。44、應變式加速度傳感器直接測得的物理量是敏感質量塊在運動中所受到的（）。45、傳感器是（）的器件或裝置，傳感器通常由直接響應于被測量的（）和產生可用信號輸出的（）以及相應的（）組成。46、電阻應變片式傳感器按制造材料可分為（）材料和（）材料47、測量過程中存在著測量誤差，按性質可被分為（）、（）、和（）三類，其中（）可以通過對多次測量結果求（）來減小它對測量結果的影響。48、熱電偶所產生的熱

28、電勢是由（）電勢和（）電勢組成49、測量過程中存在著測量誤差。絕對誤差是指（）相對誤差是指（）；引用誤差是指（）。50、測量系統的靜態特性指標通常用（）與（）的對應關系來表征。51、在光線作用下電子逸出物體表面向外發射稱外光電效應；入射光強改變物質導電率的現象稱（）；半導體材料吸收光能后在PN結上產生電動式的效應稱（）。52、塊狀金屬導體置于變化的磁場中或在磁場中作切割磁力線運動時，導體內部會產生一圈圈閉合的電流，利用該原理制作的傳感器稱（）；這種傳感器只能測量金屬物體。53、不同的金屬兩端分別連在一起構成閉合回路，如果兩端溫度不同，電路中會產生電動勢，這種現象稱（）。54、熱電偶所產生的熱電

29、勢是（）和（）組成的。55、電容傳感器的輸入被測量與輸出被測量間的關系，除（）外是線性的。56、金屬電阻應變片由四部分組成：（）、（）、（）和（）。三、簡答題1、試述傳感器選用的一般原則。2、傳感器采用差動形式有什么優點？3、電阻應變片產生溫度誤差的原因有哪些？怎樣消除誤差？4、如何提高應變片測量電橋的輸出電壓靈敏度及線性度？5、為什么交流電橋輸出的調幅波不能簡單地用二極管檢波來解調，而必須用相敏檢波器來解調？6、簡述壓電式傳感器需要配置前置放大器的原因；常用的前置放大器有哪兩種？各有何特點？壓電式傳感器能否適用于低頻振動測量？7、霍爾元件能夠測量哪些物理參數？霍爾元件的不等位電勢的概念是什么

30、？溫度補償的方法有哪幾種？8、簡述壓電式傳感器分別與電壓放大器和電荷放大器相連時各自的特點。9、試說明為什么不能用壓電傳感器測量變化比較緩慢的信號？10、采取何種措施可以提高壓電式加速度傳感器的靈敏度？11、電阻絲應變片與半導體應變片在工作原理上有何區別？12、壓電式傳感器能否用來測量靜態物理量，為什么？13、電測方法測量非電量有何突出特點？14、如何克服傳感器信號在傳輸中引入的信號干擾？15、A/D轉換中的如何抗干擾？16、如何抑制測試中的噪聲和干擾？17、霍爾元件的不等位電勢的概念是什么？產生不等位電勢的主要原因有哪些？如何進行補償？18、簡述霍爾傳感器的特點及可能的應用場合。19、什么是

31、霍爾效應？為什么半導體材料適合于作霍爾元件？20、什么是測試裝置的系統誤差？引起系統誤差的因素有哪些？21、常見的模-數轉換器有哪些種類？如果要求具有較高的采樣速率，應選擇什么形式的A/D轉換器？22、什么是霍爾效應？為什么半導體材料適合于作霍爾元件？23、霍爾元件的不等位電勢的概念是什么？產生不等位電勢的主要原因有哪些？如何進行補償？24、電渦流傳感器的工作原理是什么？形成電渦流的兩個必備條件是什么？25、光電傳感器有哪些部分組成？被測量可以影響光電傳感器的哪些部分？26、簡述光電倍增管的工作原理。27、光纖傳感器有哪兩種類型？光纖傳感器調制方法有哪些？28、傳感器測量電路的主要作用是什么？

32、29、為什么要對傳感器測量電路采取抗干擾措施？30、壓電晶片有哪幾種連接方式？各有什么特點？分別適用于什么場合？四、計算題1、某線性位移測量儀，當被測位移由4.5mm變至I5.0mm時，位移測量儀的輸出電壓由3.5V減至2.5V,求該儀器的靈敏度。2、有三臺測溫儀表，量程均為0600C,精度等級分別為2.5級、2.0級和1.5級，現要測量500c的溫度，要求相對誤差不超過2.5%,選哪臺儀表合理？3、某溫度測量儀表測量范圍為0500C,使用后重新校驗，發現最大誤差為給C,問此表現在應定為幾級精度？4、今有0.5級的0C300C和1.0級的0C100C的兩個溫度計，要測80C的溫度，試問采用哪一

33、個溫度計好？（吳旗）5、欲測250V電壓，要求，測量示值相對誤差不大于此.5%,問選用量程為250V的電壓表，其精度為哪一級？若選用量程為300V和500V的電壓表，其精度又為哪一級？6、圖1所示為一直流電橋，供電電源電動勢E=3V,R3=R4=100QR1和R2為相同型號的電阻應變片，其電阻均為50Qo靈敏度系數K=2.0O兩只應變片分別粘貼于等強度梁同一截面的正反兩面。設等強度梁在受力后產生的應變為5000N試求此時電橋輸出端電壓UQo7、一只應變片的電阻R=120Q,靈敏度系數K=2.05,用做應變£=800mm/m的傳感元件，將其接入等臂電橋。求：(1)、AR和AR/R(2)

34、、若電源電壓U=3V,惠斯登電橋的輸出電壓U0為多大？8、用鍥銘一鍥硅熱電偶(K)熱電偶測量溫度，已知冷端溫度為40,用高精度毫伏表測得這時的熱電動勢為29.188mV,求被測點的溫度。9、分度和為LB-3熱電偶的冷端溫度為20C,現測得熱電勢為5.314mV,求熱端溫度是多少？(注：E(10,0)=0.050mV;E(20,0)=0.113mV;E(30,0)=0.173mV;E(600,0)=5.222mVE(610,0)=5.324mV;E(620,0)=5.427mV;E(630,0)=5.530mV)10、某生產過程采用鍥銘-鍥硅熱電偶(K)測量溫度，若熱電偶冷端溫度為40C,儀表輸

35、入回路量出熱電動勢為18.09mV,求被測溫度。11、已知柏銘10柏銘熱電偶(S)熱電偶的冷端溫度to=25C,現測得熱電動勢E(t,to)=l1.712mV,求熱端溫度t是多少攝氏度？12、己知鍥銘一鍥硅熱電偶(K)熱電偶的熱端溫度t=800C,冷端溫度to=25C,求E(t,to)是多少毫伏？13、現用一支鍥銘康銅熱電偶(E)熱電偶測溫，其冷端溫度為30,動圈顯示儀表(機械零位在0°C)指示值為400,則認為熱端實際溫度為430,對不對？為什么？正確值是多少？14、如圖2所示之測溫回路，熱電偶的分度號為K,t1=400C,t2=300C,t0=60C儀表的示值應為多少攝氏度？A*

36、ABBAT(7-10)tlt-2圖215、將一支靈敏度為0.08mV/C的熱電偶與電壓表相連，電壓表接線端處溫度為50C。電壓表上讀數為60mV,求熱電偶熱端溫度。16、鍥銘-鍥硅熱電偶靈敏度為0.04mV/C,把它放在溫度為1200c處，若以指示儀表作為冷端，此處溫度為50C,試求熱電勢大小。17、現用一支鍥銘-銅鍥熱電偶測某換熱器的溫度，其冷端溫度為30C,而顯示儀表機械零位為0C,這時指示值為400C,若認為換熱器內溫度為430C,Xt不對？為什么？正確值是多少？18、使用k型熱電偶，基準接點為0C、測量接點為30c和900c時，溫差電動勢分別為1.203mV和37.326mV。當基準接

37、點為30C,測溫接點為900c時的溫差電動勢為多少？19、用鍥銘-鍥硅熱電偶測爐溫，當冷端溫度T0=30C時，測得熱電勢為E(T,T0)=39.17mV,則實際爐溫是多少度？20、某熱電偶測溫電路如圖3所示，R1R3的阻值遠大于熱電偶的內阻。熱電偶采用鍥銘鍥硅熱電偶，冷端溫度為20C,E1=16.40mV,E3=18.09mV,毫伏計讀數值為17.39mV。求：測量點T2的溫度。(注：E(20,0)=0.798mVE(440,0)=18.088mVE(450,0)=18.513mVE(460,0)=18.938mVE(740,0)=30.799mVE(750,0)=31.214mVE(760,

38、0)=31.629mV)+圖3五、分析填空題1、生產布料的車間用圖圖4所示的裝置來檢測和控制布料卷取過程中的松緊程度。請分析填空用口I變肺器功率放大器相破檢波放大器圖4差動變壓器式張力檢測控制系統1變速傳送電動機2一傳動輾3導向輾4一張力輾5一銜鐵6萬去碼7一卷取輾8布料9伺服電動機當卷取輾轉動太快時，布料的張力將（增大/減小）。導致張力輾向（上/下）位移。使差動變壓器的銜鐵不再處于中間位置。N21與N1之間的互感量M1（增加/減小），N22與N1的互感量M2。因止匕U21（增大/減小），U22,經差動檢波之后的Uo為（負/正）值，去控制伺服電動機，使它的轉速變（快/慢）,從而使張力恒定。2、

39、電焊條外面包有一層藥皮。在焊接時，藥皮熔化，覆蓋在高溫熔融焊料3、上面，起隔絕空氣、防止氧化作用。如果藥皮涂敷不均勻會影響焊接質量。圖5是檢測藥皮厚度均勻性的示意圖。請分析填空：圖5電焊條藥皮厚度不均勻度檢測1一電焊條芯2-藥皮3-電渦流探頭1）因為藥皮是（導電/不導電）材料，所以對電渦流探頭不起作用。2）藥皮越薄，電渦流探頭與金屬焊條的間距就越,焊條表面的電渦流就越,電渦流探頭線圈的等效電感量L就越,調頻式轉換電路輸出頻率f就越。根據f的大小可以判斷出藥皮的厚度是否合格。3、圖6是差動變壓器式振動幅度測試傳感器示意圖。請分析其測量振幅的原理，并填空。圖6差動變壓器式振幅傳感器1振動體2-彈簧片式懸臂梁3一連桿4一銜鐵5-差動變壓器線圈當振動體因振動而向左位移時，由于銜鐵性較大，所以留在原來位置，基本不動，所以相對于差動變壓器線圈而言，相當于向位移。N1與N21之間的互感量量M1,所以U21。而N1與N22之間的互感量量M2,所以U22。Uo=U21-U22,其絕對值與振動的酬值x/速度v/加速度a）成正比，而相位與Ui（同相/反相）。反之,當振動體向右位移時，銜鐵向位移，Uo與Ui相。4、人體感應式接近開關原理圖如圖7所示，
