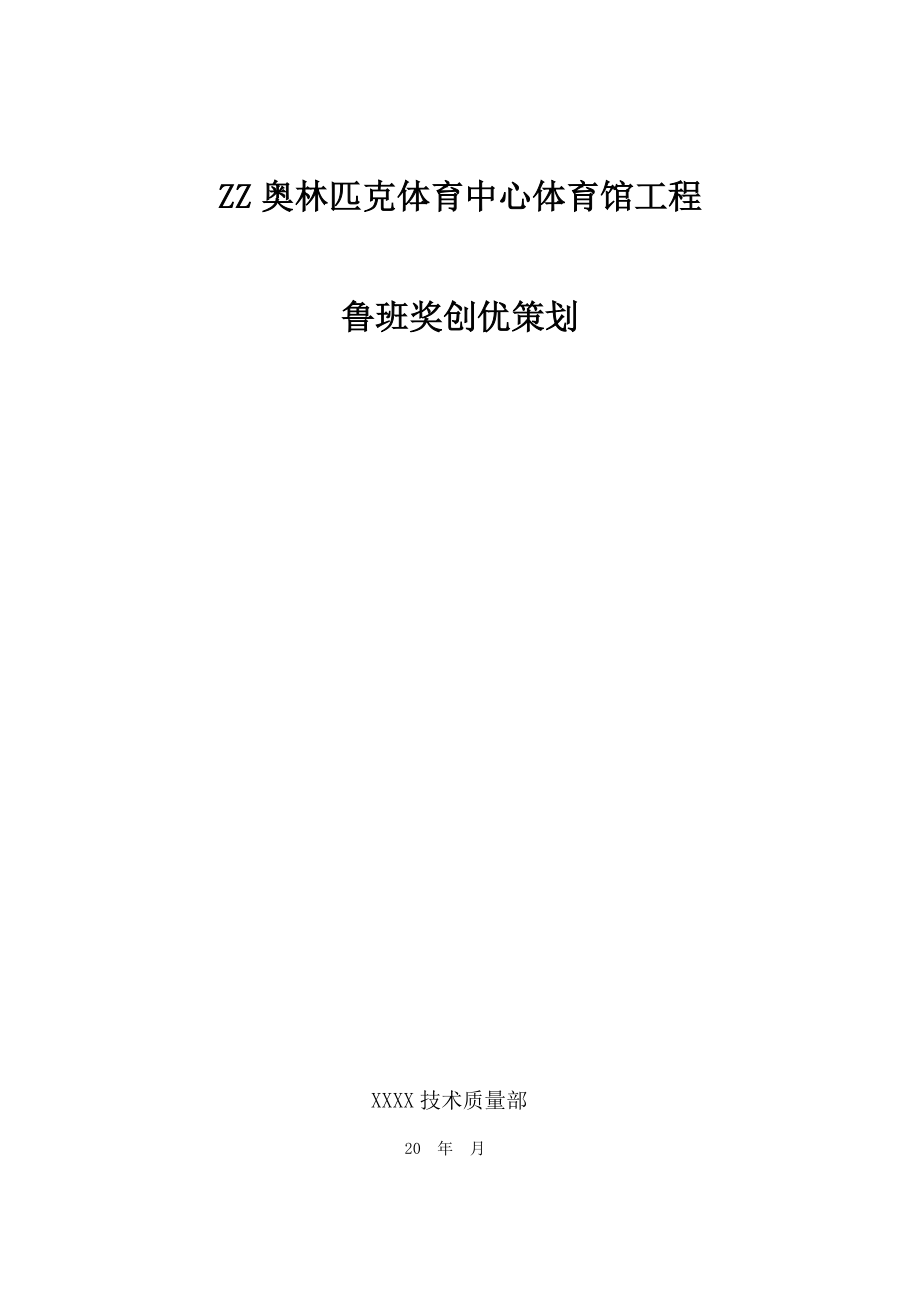

1、ZZZZ 奧林匹克體育中心體育館工程奧林匹克體育中心體育館工程魯班獎創優策劃魯班獎創優策劃 XXXX 技術質量部 20 年 月21.1. 編制依據編制依據 .42 2工程概況工程概況 .42.1 工程基本情況.42.2 工程施工的難點.43.3. 工程目標策劃工程目標策劃 .53.1 質量目標.63.2 環境和職業健康安全目標.63.3 管理過程質量目標分解.64.4. 創優部署創優部署 .74.1 創優組織策劃.74.2 創優準備.84.3 持續改進程序.85.5. 創優管理制度創優管理制度 .95.1 目標責任管理.95.2 施工過程質量預控.95.3 加強過程精品控制.106 6 創優技

2、術管理措施創優技術管理措施 .126.1 優先倡導使用環保節能的優質材料.126.2 全面做好“四新”管理.126.3 重視做好二次深化設計.127 7 結構施工過程質量控制點和預控措施結構施工過程質量控制點和預控措施 .137.1 結構工程質量控制原則.137.2 土方開挖工程.147.3 回填土工程.147.4 地下防水工程.157.5 大體積混凝土施工.157.6 鋼筋工程.167.7 模板工程.177.8 混凝土工程.187.9 砌筑工程.197.10 屋面工程.207.11 保溫工程.217.12 預應力工程.217.13 鋼結構工程.228 8 裝飾裝修施工過程質量控制點和預控措施

3、裝飾裝修施工過程質量控制點和預控措施 .238.1 裝飾裝修工程質量控制原則.238.2 抹灰工程.238.3 門窗工程.248.4 吊項工程.2438.5 輕質隔墻工程.258.5 墻面石材干掛工程.258.6 涂料工程.268.7 墻飾面磚工程.268.8 地面面磚工程.278.9 油漆工程.278.10 幕墻工程.289 9 機電專業施工過程質量控制點和預控措施機電專業施工過程質量控制點和預控措施 .289.1 過程控制要點.299.2 工程實體質量檢查重點.291010 工程資料管理策劃工程資料管理策劃 .3010.1 工程資料管理的原則.3010.2 工程資料管理的總體要求.3110

4、.3 工程資料重點控制項目.311111 附件附件 1-1-建設部建設部 1010 項新技術項新技術 .341212 附件附件 2-2-匯報材料要求匯報材料要求 .3441.1. 編制依據編制依據1.1 中國建筑工程魯班獎（國優）評選辦法1.2 設計施工圖紙、招投標文件1.3 國標、行標、ZZ 地標及相應圖集、法規1.4ZZ 奧林匹克體育館工程其它技術文件2 2工程工程概況概況2.12.1 工程基本情況工程基本情況ZZ 奧林匹克體育中心體育館位于 ZZ 市 FF 鎮高教園區內，距市中心 6 公里，與 ZZ 石油高等?？茖W校，ZZ 民族師范高等?？茖W校，ZZ 旅游職業技術學院，ZZ 第一中學相鄰

5、。建設單位為 XX 項目管理集團有限責任公司，設計單位為XX 設計研究院，監理單位為 XX 工程項目管理有限公司。由 XXZZ 質量監督站進行監督。計劃工期為 533 日歷天，2009 年 3 月 18 日開工計劃 2010 年 8 月31 日竣工。該體育館建筑面積 17500，可容納 5976 人，其中固定座席 4122 人，活動座席約 1854 人，檐口標高 23.00m，屋面最高點 25.5m，建筑層數 3 層，比賽場地為 58.8m40.25m。可舉辦地區性和全國單項比賽，規模為中型。在滿場布置下可進行足球、籃球、手球比賽，在取消看臺的情況下可進行競技體操搭臺比賽。主體結構采用鋼筋混凝

6、土框架結構，屋蓋采用鋼桁架結構體系，幕墻主要為玻璃幕墻、穿孔鋁板幕墻。2.22.2 工程施工的難點工程施工的難點2.2.1 建設工期時間緊，在工程施工情況較為復雜的情況下，工程施工還要受到雨季、冬季、春節等不利因素相制約，使有效的施工工期變得十分緊張。因此在有效的控制工程進度的同時，保證按合同工期高質量的完成施工任務成為了難點。2.2.2 本工程為大型體育館項目，指定分包多，涉及專業多，各專業工種在施5工工序上交替穿插頻繁。因此施工總體部署及各專業工種之間的相互協調、配合的難度較大，為總承包的管理增加了很大難度。2.2.3 工程軸線復雜，標高多變，定位放線及高程控制難度較大。2.2.4 樓層結

7、構構件復雜多變，形狀不規則，沒有標準層，對模板等架料的使用和控制提出了非常高的要求，因此做好模板施工管理和深化設計是重點。2.2.5 由于預應力鋼筋的施工與土建結構存在交替，局部大跨、超高空間預應力砼結構施工對預應力筋的布置和張拉提出很高的要求。2.2.7 清水混凝土施工難度大。本工程部分柱墻采用清水混凝土，要求的就是混凝土表面平整，無明顯孔洞，色澤均勻一致，傳達出一種天然質樸、莊重與厚實的裝飾效果，混凝土在澆注成型拆模后其表面不需要進行其它裝修即具有建筑裝飾效果。2.2.8 專業系統復雜、與機電各指定承包專業工程的配合要求高，要求的預埋、預留的工作量多且較復雜，是本工程的難點。2.2.9 鋼

8、結構施工過程復雜。體育館屋頂鋼結構，采用雙向正交桁架體系，現場鋼結構的吊裝和拼接難度大，而且，整體工程的施工工期短，協調難度也會增大。2.2.10 季節性施工時間較長。體育館建設過程中，易受季節影響的分部分項工程量較大的特點，尤其是鋼結構焊接作業、混凝土施工等，需根據其所處的季節及施工階段，制定行之有效的季節性施工方案。2.2.11 設備專業各系統間以及與其他專業系統間存在大量的接口，因此在施工中與土建、鋼結構、玻璃幕墻、裝飾等專業存在大量的交叉作業，參施單位多協調量大。3.3. 工程目標工程目標策劃策劃工程目標策劃總體原則：目標管理應貫穿整個創魯班獎的全過程。項目部要6對工程目標進行分解，以

9、便于執行和實現。所有參建人員都應明確工程的階段目標和總體目標。所有施工均要圍繞目標展開工作，以工作質量保證工序質量，以工序精品保證過程精品，以過程精品保證工程精品。3.13.1 質量目標質量目標3.1.1 結構目標：確保河北省“安冀杯” 。3.1.2 竣工目標：確保河北省“安冀杯”,與河北建設承建的體育場工程聯合申報“魯班獎” 。3.1.3 檢驗批、分項工程、分部（子分部）工程、單位（子單位）工程、建筑工程一次驗收合格率 100%。所有分部工程優良率為 90%以上。使用功能檢測通過率 100%。3.23.2 環境和職業健康安全目標環境和職業健康安全目標確保“河北省安全文明工地”確?！昂颖笔∮脩?/p>

10、滿意工程”3.33.3 管理過程質量目標分解管理過程質量目標分解序號部門名稱部門工作目標負責人1技術質量部1施工組織設計、施工方案、技術交底等應具有針對性和施工現場的指導性。2. 平面測量精度、高程測量精度均滿足規范和設計要求。3. 施工試驗的時間、數量和次數 100%滿足規范和設計要求。4. 工程技術資料及時齊全，合格率 100%。董京榮劉杰2技術質量部1一次驗收合格率 100%。2質量統計報表上報及時率 100%。3. 現場施工過程控制率 100%。盧建捷孫生3工程部1 生產系統數據分析及統計正確率 100%。2 現場標識 100%。徐珍73. 材料計劃上報及時率 100%。4. 材料報驗

11、及時率 100%。5. 機械設備良好率 98%，機械設備利用率95%。4經營部1統計報表完成率 100%，上報及時率100%。2按合同及時完成洽商增減概算書的編制工作。3按合同及時編制完成工程結算書。趙懷亮5安監部1. 杜絕死亡、重傷事故，杜絕重大交通事故、重大火災事故、重大治安事件，因工程輕傷率控制在 3以下。2. 杜絕重大危害環境事件，達到河北省文明安全施工工地標準。趙平4.4. 創優部署創優部署4.14.1 創優組織策劃創優組織策劃公司成立創優指揮部，項目經理部應成立創優工作領導小組，具體領導組織、部署、協調、落實創精品工作，明確責任,各司其職，嚴格按照質量保證體系運行。成立創優指揮部成

12、立創優指揮部：主要由公司領導、建設單位、設計單位、監理單位、責任部門的相關人員組成。主要負責創優的總體策劃，資源的整合、內外部環境的溝通與協調?？傊笓]： 副總指揮： 成員： 成立創優領導小組成立創優領導小組：主要由項目部成員組成。負責創優方案的細化與執行。組 長： 副組長： 組 員：項目部成員、監理工程師等組成8 現場成立現場成立 TQC 全面質量管理小組全面質量管理小組，對現場經常出現的質量問題運用 TQC 管理方法（如排列圖、因果圖、調查表等方法）分析質量產生原因，制定對策，及時整改。4.24.2 創優準備創優準備4.2.1 創優培訓創優培訓分三個層次:第一個層次為項目部管理人員的創優培訓

13、，包括質量計劃的編寫指導及如何運行實施，創河北省安冀杯的程序及要求，技術質量資料的編制，各種施工臺帳的建立及要求等;第二個層次為分承包方項目管理人員的創優培訓,由項目部管理人員分專業對分承包方相關管理人員進行創優培訓；第三個層次為作業班組創優培訓,由分承包方管理人員分工種對班組進行創優技術培訓,項目部相關人員列席會議。4.2.2 參觀、交流、學習在項目施工過程中，根據需要組織項目管理人員及其他承包商管理人員到優秀項目上進行學習、交流，觀摩“魯班獎”項目、邀請專家到現場講評，以提高項目的技術質量管理水平。此外，在各分承包方之間定期組織創杯經驗交流會，在吸取其先進的施工方法和管理經驗的同時，借鑒其

14、好的做法，在對比中找差距。4.34.3 持續改進程序持續改進程序4.3.1 員工工作質量持續改進確保工程獲河北省“安冀杯”,爭創“魯班獎”的質量目標。體現以人為本的精神，在精神文明上提高員工的綜合素質和內涵，充分展現員工的價值空間，不斷促進員工人生價值的自我完善，同時這也會使得員工工作質量的持續改進。堅持不懈的思想工作，使項目員工充分發揮主觀能動性及個人潛能，全體員工團結一致，奮發努力，精益求精。4.3.2 工序質量持續改進在本工程對質量問題實行質量會診制度，絕不可同一問題連續出現，以作到持續改進。持續改進程序示意圖：9持續改進持續改進精品工程精品工程工序質量持續改進員工工作質量持續改進系統化

15、總結會診制度技術改進節點詳圖合作精神綜合技能專業水平敬業精神完善系統管理5.5. 創優管理制度創優管理制度5.15.1 目標責任管理目標責任管理聯合承包部對各區下達目標責任書，分區管理者再對分承包方下達目標責任書，分承包方將每個分部工程進行目標分解，將目標下達到作業班組，通過層層目標任務的下達，以加強施工過程中的質量控制，確保分部、分項工程優良率，從而實現工程的整體質量目標。5.25.2 施工過程質量預控施工過程質量預控5.2.1 在施工初期要對工程進行質量策劃，為實現精品工程提供依據，通過編制創優相關方案和深化設計加強技術管理的質量預控：方案編制時應嚴格按照“魯班獎”和河北省“安冀杯”的評審

16、要求，同時結合工程實際認真編寫，做到掌握施組的指導性、方案的部署性、交底的可操作性，使三者互相對應、相互銜接、相互交圈，層次清楚、嚴謹全面，符合規范，使之真正成為我們施工中可以遵循依靠的指導性文件。5.2.2 加強對圖紙、規范的學習:項目部技術人員、現場施工管理人員以及分包的主要有關人員應根據需要，提前進行圖紙和規范的學習，做到熟悉圖紙和規范，嚴格按圖紙和規范進行施工管理。同時也給圖紙多把一道關，在學習過程中對圖紙中存在的問題及時找10出，并將信息及時反饋給設計院。5.2.3 堅持技術交底制：技術質量部負責人負責交底的審核工作，以檢查交底的針對性和可操作性。5.2.4 注重對分包隊伍的選擇:選

17、擇具有一定資質、信譽好且被公司長期使用的分包隊伍參與本工程的施工。5.2.5 加強合同的預控作用:合同管理貫穿工程施工經營管理的各個環節，我們將特別注重分包方的選擇，比較各分包方價格、工期和質量目標，細化合同的內容，并對分包方的質量要求寫入合同中，合同內容力求全面嚴謹，責權明確，不留漏洞。5.2.6 嚴格材料供應商的選擇，加強材料進廠檢驗:結構施工階段模板加工與制作、鋼筋原材、裝修材料、加工成品等均采用全方位、多角度的選擇方式，以產品質量優良、材料價格合理為材料選型、定位的標準。材料、半成品及成品進場要依照規范、圖紙和施工要求嚴格檢驗，不合格者立即退貨。5.35.3 加強過程精品控制加強過程精

18、品控制5.3.1 嚴格按施工方案施工對每個方案的實施，都要嚴格按照方案提出討論編制審核修改定稿交底實施等步驟進行。施工中完備的施工組織設計、切實可行的施工方案、操作性強的措施交底， ；施工現場整潔規矩，施工流水及機械配備科學合理，人員編制有序，操作人員嚴格執行規范、標準的要求等條件，在保證工程整體部署有條不紊的情況下，將有力地保證工程的質量和進度。5.3.2 堅持樣板引路分項工程開工前，由項目經理部的質量員，根據專項方案、措施交底及現行的國家規范標準和 ZZ 地方標準，組織分包單位進行樣板分項（檢驗批樣板、分項工程樣板、樣板間等）施工，樣板工程驗收合格后方可進行專項工程的施工。同時分包在樣板施

19、工中，應對施工操作者進行嚴格的技術標準基質量標準的培訓，做到統一操作程序，統一施工做法，統一質量驗收標準。 5.3.3 實行“三檢制”和檢查驗收制度，執行過程質量執行程序在施工過程中，堅持檢查上道工序、保障本道工序、服務下道工序，做好自檢、專職檢、交接檢；遵循分包自檢、總包復檢、監理驗收的三級檢查制度；嚴格工序管理，認真做好隱蔽工程的檢測和記錄。過程質量執行程序流程圖：11方 案審 批技 術 交 底工 序 操 作質量管理小組進 行 初 檢質 量 工程 師 復 檢監 理 檢 查認 可 進入下道工序不合格不合格不合格不合格5.3.4 實行掛牌制度技術交底掛牌；施工部位、操作班組掛牌；操作管理制度掛

20、牌；半成品、成品掛牌等。5.3.5 實行質量例會制度、質量會診制度，加強對質量通病的控制。每月由項目技術質量部主持，總包及分包方的相關施工現場管理人員和技術質量人員參加，總結前期項目施工的質量情況、質量體系運行情況，共同商討解決質量問題應采取的措施，特別是質量通病的解決方法和預控措施，最后由技術質量部以書面形式發至項目經理部有關領導、各部門和各分包方，對質量好的分包方給予表揚，反之應寫出整改報告，在報告中需注明整改的部位、限期和整改日期。5.3.6 對于施工中出現的質量問題我們將采用會診制度與獎懲制度相結合的方式解決。5.3.7 加強對成品保護的管理由于各工種交叉頻繁，施工中的成品和半成品，容

21、易出現二次污染、損壞和丟失，因而影響工程進度，同時還增加了額外費用；因此項目部應根據工程實際情況，制定成品（半成品）保護管理措施；同時對施工過程中對易受污染、破壞的成品和半成品要進行標識和防護，并設成品保護員負責成品保護工作；成品保護員應經常巡視檢查，發現有損壞的，應及時通報有關人員及時修復。工序交接檢要采用書面形式由雙方簽字認可，下道工序作業人員和成品保護負責人也同時簽字確認，并保存工序交接書面材料，下道工序作業人員對防止成品的污染、損壞或丟失負直接責任。同時由成品保護員負責對成品保護工作進行監督和檢查。5.3.8 獎罰制度施工中將實行獎懲公開制，制定詳細、切合實際的獎罰制度和細則，本制度貫

22、穿工程施工的全過程。由項目質量檢查員負責組織有關管理人員對在施作業面進行檢查和實測實量。對嚴格按質量標準施工的班組和人員進行獎勵，對未達到質量要求和整改不認真的班組進行處罰。126 6 創優技術管理措施創優技術管理措施精品工程、必須有先進的工藝，進行科學的組織，每個分項工程都要有精心策劃的方案、工法，在方案、工法中確定具體的質量標準、工藝參數，質量標準以國家規范、行業規范、地方規范為基礎，以高質量水平為對比，提出更高的要求。6.16.1 優先倡導使用環保節能的優質材料優先倡導使用環保節能的優質材料對工程中規格異型的材料提前策劃、訂制、加工，以避免、減少現場切割加工，提升加工質量。嚴格執行國家限

23、制、禁止使用的材料、設備、工藝的規定。在滿足規范、強條的前提下，努力采用“四新 ”技術，積極開展“管理創新、技術創新、工藝創新”,做到“人無我有，人有我強” 。6.26.2 全面做好全面做好“四新四新”管理管理根據工程特點選用新技術、新新技術、新工工藝、新材料、新設備藝、新材料、新設備，或采用建設部“建筑業 10 項新技術” （見附件 1）不少于 6 項，同時要根據施工進度及時總結，由項目主任工程師負責做好技術總結，技術總結應包括：課題主要研究了那些技術內容，解決了哪些問題。研制開發的技術創新程度，項目在技術應用中解決關鍵技術難題并取得技術突破，掌握核心技術或集成創新的程度。推廣應用的技術難易

24、程度，包括項目需要解決的關鍵技術難題的數量，有無可借鑒的技術信息等。與國內外同類技術和產品相比較，項目總體技術水平、主要性能參數、技術指標和經濟指標等所處的地位。關鍵技術成果推動科技進步、產業結構升級、產品更新換代、改善城市管理的作用。項目在建設過程中取得的直接效益和項目建成后對經濟社會發展、提高科研能力和人民生活水平、健康水平等發揮的作用6.36.3 重視做好二次深化設計重視做好二次深化設計深化設計是根據提供的施工圖及對創建精品工程策劃要求進行的，根據工程的施工圖紙，依據工程策劃有針對性的繪制施工時的裝配圖紙、加工尺寸和節點構造，直接用以指導加工和生產，直接用以指導加工和生產，通過深化設計不

25、僅有利于提高工程質量，而且為順利施工創造條件。做好深化設計的基本要求：做好深化設計的基本要求：將圖面觀念產品轉化為實物產品：在結構施工方面，應針對工程結構形式、部位節點、施工難度等策劃需要13采用的施工方法、施工工藝、質量控制措施、安全控制措施、適用的質量標準、驗收方法，主體與二次結構連接方法、主體結構與裝飾工程、安裝工程連接、預留預埋、細部構造、節點外理等；在裝飾工程方面，應對重點部位、關鍵部位、特殊部位的分項工程進行亮點設計，設計出圖樣新穎、造型獨特、美觀大方并符合傳統審美觀的裝飾方案。對于飾面磚（石材） 、飾面吊頂板工程要在進行二次結構施工前就要開始排板設計，對于隔墻位置、管線、設備、面

26、板等相關問題提前拿出解決方案。設備安裝施工方面，在施工前可以使用畫三維圖、現場實排等方法綜合各種管道（線、槽）布置、走向，支架及吊桿等的安裝位置，對照明燈具、風口、消防探頭位置等進行綜合設計，對稱設計，規律性安排。將工程質量按國家驗收標準控制轉化為高于國家標準的地方或行業標準控制。主體結構混凝土工程要控制達到清水混凝土水平。裝飾裝修飾面板（磚、石材）除主控及允許偏差項目控制高于規范外，還要講究對稱、對花、對線、不空鼓、不打磨、不用于小半磚、套割嚴密、縫隙均勻、勾縫光滑平直等。對于吊頂施工中的燈具、煙感器、噴淋、風口等布局要求對稱、居中、成排成線、協調美觀等。將施工中的難點轉化為工程亮點。比如在

27、衛浴間的墻地磚的布置上可以通過電腦排版合理選擇墻地磚的尺寸，潔具掛線定位，使所有衛生間的地磚、墻面磚、吊頂全部對縫、成線，衛生器具、燈具安裝也在同一軸線上。將簡單的施工作法做精做細。尤其是水泥地面、水泥臺階、水泥墩臺等。將不協調的轉變為協調的。對于異形造型，多截面交叉時可以采用分割空間等手法進行轉化。將單調、呆板的轉化為豐富、藝術的國。將簡單的功能要求體現出人性化的功能需求。技術策劃就是要創新、構思要巧妙，跳出傳統，平凡中體現精彩。7 7 結構施工過程質量控制點和預控措施結構施工過程質量控制點和預控措施7.17.1 結構工程質量控制原則結構工程質量控制原則使用合格的材料、構配件和設備，在施工過

28、程中嚴格控制，確保其正確使用，以保證工程的總體強度滿足設計要求。控制結構的平面和空間體系，并保證結構設計的整體穩定性符合設計意圖。嚴格控制結構的軸線、標高，確保結構位置、使用空間、使用功能等符合14設計要求。嚴格控制構件的幾何尺寸、結構強度和觀感，為裝飾工程創造良好條件。7.27.2 土方開挖工程土方開挖工程序號施工過程質量控制點質量預控措施1基底開挖1.1 根據結構基礎圖繪制基坑開挖基底標高圖，經審核無誤方可使用;土方開挖過程中，特別是臨近基底時，派專業測量人員控制開挖標高.2基底保護2.1 基坑開挖后盡量減少對基土的擾動，如基礎不能及時施工時，應預留 30cm 土層不挖，待基礎施工時再開挖

29、.3施工順序3.1 開挖時應嚴格按施工方案規定的順序進行，先從低處開挖，分層分段，依次進行，形成一定坡度，以利排水.4開挖尺寸及邊坡控制4.1 基底的開挖寬度和坡度，除考慮結構尺寸外，應根據施工實際要求增加工作面寬度.7.37.3 回填土工程回填土工程序號施工過程質量控制點質量預控措施1測定土壤干密度1.1 回填土每層都應測定夯實后的干土密度，檢驗其密實度，符合設計要求才能鋪上層土.1.2 未達到設計要求的部位應有處理方法和復驗結果.2回填土2.1 因虛鋪土超過規定厚度或冬期施工時有較大的凍土塊，或壓實遍數不夠，甚至漏壓，坑(槽)底有機物或落土等雜物清理不徹底等因素造成回填土下沉，施工中要認真

30、執行規范規定，檢查發現后及時糾正.3回填土夯壓3.1 回填時，應在夯壓前對于土適當灑15水濕潤，對土太濕造成的“橡皮土”要挖出換土重填.4管道下部夯填4.1 回填管溝時，為防止管道中心線位移或損壞管道，應用人工先在管子周圍填土夯實，并應從管道兩邊同時進行，直至管頂 05m 以上，在不損壞管道的情況下，可采用機械回填和壓實. 7.47.4 地下防水工程地下防水工程序號施工過程質量控制點質量預控措施1材料選擇1.1 多方案、多材料的進行比較，在符合設計要求的前提下，選擇質量優異、價格合理，適合現場實際情況的防水材料.1.2 在施工時中，要嚴格控制基層含水率；卷材鋪貼時，要將空氣排除徹底，接縫處應認

31、真操作，使其粘結牢固.2空鼓2.1 對陰陽角、管根等特殊部位，在防水施工前，應按規范要求，做加強層處理.3滲漏3.1 卷材末端的收頭處理，必須用密封材料進行封閉,注意在防水層施工完畢后做好成品保護工作.3.2 在蓄水試驗驗收合格后，及時施工防水保護層.7.57.5 大體積混凝土施工大體積混凝土施工序號施工過程質量控制點質量預控措施1控制裂縫的產生 1.1 優化配合比設計，采用低水化熱水泥，并摻用一定配比的外加劑和摻合料，同時采取措施降低混凝土的出機溫度和入模溫度.1.2 混凝土澆筑應做到斜面分段分層澆筑、分層搗實，保證上下層混凝土在初凝之前結16合好，防止形成施工冷縫.1.3 在四周外模上留設

32、泌水孔，以使混凝土表面泌水排出，并用軟軸泵排水.1.4 混凝土澆筑到頂部，按標高用長刮尺刮平，在混凝土硬化前 12h 用木搓板反復搓壓，直至表面密實，以消除混凝土表面龜裂.1.5 混凝土澆筑完后，應及時覆蓋保濕養護或蓄水養護，并進行測溫監控，要求混凝土內外溫差控制在 25以內.7.67.6 鋼筋工程鋼筋工程序號施工過程質量控制點質量預控措施1墻柱鋼筋位移控制1.1 混凝土澆注前應檢查鋼筋位置的正確性, 如發生位移，應修理校正后再行施工.1.2 梯子筋、定位卡或臨時箍筋應加以固定.1.3 澆注混凝土時,振搗操作應規范，盡量不碰到鋼筋，在澆筑過程中派專人隨時檢查，并及時修整鋼筋.2鋼筋接頭位置2.

33、1 梁、柱、墻鋼筋接頭較多時，翻樣配料加工時應根據圖紙預先繪制施工簡圖，注明各型號鋼筋搭配順序，并避開受力鋼筋的最大彎矩處.3綁扎接頭、直螺紋接頭3.1 現場進行綁扎時,應按照規范要求接頭要錯開搭接.4箍筋彎鉤及平直長度4.1 鋼筋加工成形時,應符合彎勾角度 135度、平直長度 10d 和 75mm 二者取最大值的要求.5板的彎起鋼筋、負彎矩筋5.1 板鋼筋綁扎完畢后,禁止在鋼筋上行走或采取有效措施防止負筋被踩踏，如果有損壞現象,應在混凝土澆注前整修合格.176受力鋼筋及箍筋在節點、核心區的控制6.1 縱向受力鋼筋，應避免各層的節點核心區鋼筋被切斷.6.2 框架邊柱、角柱、中柱的柱頂縱向鋼筋應

34、按設計構造要求和有關設計圖集的要求進行錨固.6.3 錨固長度 LaE 錨固在梁里應由梁底算起，錨固在板里應由板底算起.6.4 核心區內的箍筋的必須按框架柱箍筋加密區構造要求對節點核心區進行箍筋加密.其鋼筋間距應均勻，綁扎應牢固;切不可因核心區梁柱鋼筋縱橫交錯，箍筋綁扎困難而少綁或不規范綁扎.7鋼筋保護層控制7.1 在梁、板受力鋼筋的下部，梁、柱、墻模板的側面，均應設置與結構混凝土同強度等級的水泥砂漿墊塊,以保證受力鋼筋處于正確的位置。7.2 框架梁縱向受力鋼筋出現雙層或多層排列時，兩排鋼筋之問應墊以直徑 25mm 的短鋼筋，在框架梁支座處上部兩排負彎距鋼筋之間設吊鉤，以保證其設計位置;現澆板、

35、懸臂板的負筋應用鐵馬凳支撐，確保負筋的有效高度. 7.77.7 模板工程模板工程序號施工過程質量控制點質量預控措施1墻體混凝土厚度1.1 模板的強度、剛度、幾何尺寸應滿足規定要求.12 墻體放線應準確，其測量誤差應符合規范要求.1.2 穿墻螺栓應全部穿齊并擰緊.1.3 加工固定撐具(梯子筋)，撐具內的短鋼筋直接支撐在模板上.182墻面凹凸不平、模板粘連2.1 要定期對模板檢修，當板面有缺陷時，應隨時進行修理， 對施工上墻模板的外觀質量和相應的要求,要有專人檢查驗收.2.2 模板拆除不能過早，混凝土強度達到12Mpa 時方可拆除模板，對模板及時清理并均勻涂刷隔離劑.3陰陽角控制3.1 陰陽角模支

36、撐時要控制好垂直度，同時應支撐牢固.3.2 為防止漏漿角模的兩側需粘貼海綿條.4梁柱接頭4.1 在柱模上口焊 20mm6mm 的鋼條，柱子澆完混凝土后，使混凝土柱端部四周形成一個 20mm6mm 交圈的凹槽，第二次支梁柱頂模時，在柱頂混凝土的凹槽處粘貼橡膠條，梁柱頂模壓在橡膠條上，以保證梁柱接頭不產生錯臺.5模板梁柱節點5.1 節點模板拼縫應嚴密、平整，無高低差，柱角順直流暢.5.2 節點處模板要厚度一致，拼縫處均貼海綿條.6起拱梁底小橫桿要先按標高調平，起拱部位按要求起拱.7.87.8 混凝土工程混凝土工程序號施工過程質量控制點質量預控措施1麻面、蜂窩、孔洞1.1 在進行墻柱混凝土澆注時，要

37、嚴格控制下灰厚度(每層不超過 50cm)和混凝土振搗時間.1.2 為防止混凝土墻面氣泡過多，應采用高頻振搗棒振搗至氣泡排除為止.1.3 遇鋼筋較密的部位時，應采用細振搗棒振搗，以杜絕蜂窩和孔洞.192漏漿、爛根2.1 墻體支模前,應在模板下口抹找平層，找平層嵌入模板不超過 1cm，以保證下口嚴密.2.2 澆注混凝土前,先應澆筑 51Ocm 同等級混凝土水泥砂漿.2.3 柱底混凝土應鑿毛，清理干凈，澆筑混凝土前,模板底部予留清掃口.2.4 嚴格控制混凝土坍落度，以防混凝土離析,在振搗操作時,應嚴格按照操作規程進行.3樓板面凸凹3.1 梁板混凝土澆注方向應平行于次梁推進，并隨打隨抹.3.2 在墻柱

38、鋼筋上用紅色油漆標注樓面+05m 的標高，并拉好樓板標高控制線.3.3 澆混凝土時用刮杠找平,在混凝土澆筑23h 后，用木抹子反復(至少 3 遍)搓平壓實,當混凝土達到規定強度時方可上人.4混凝土表面裂縫4.1 嚴格控制混凝土砼坍落度，第一次收面后，在混凝土初凝前進行第二次壓實，搓毛收面工作完成后,應及時覆蓋塑料布，防止水分過快蒸發.4.2 做好澆水養護工作，養護時間不少于 7天.7.97.9 砌筑工程砌筑工程序號施工過程質量控制點質量預控措施1砂漿不飽滿、縫子不均勻1.1 嚴格控制砂漿稠度，確保良好合易性1.2 根據砌塊尺寸計算排數并分好皮數.2墻體凸凹2.1 砌筑時必須認真拉線，澆筑混凝土

39、構造柱或圈梁時必須加好支撐，要堅持分層澆注，分層振搗的原則,澆注高度不能大于 2m，振搗應規范.203墻體留槎，接槎3.1 因施工間歇和流水作業需要留槎時,需留斜槎，留槎形式要根據所使用的材料和組砌方法而定,留槎高度不大于 12m，留槎不可一次到頂.4構造筋、拉結鋼筋控制4.1 砌磚時要注意保護好拉結筋，不允許任意彎折或切斷.4.2 拉結筋、拉結帶應按設計要求預留、設置，預留位置應預先計算好磚行模數，以保證拉結筋與磚行吻合，不應將拉結筋彎折使用.4.3 構造柱插筋位置要準確，不能漏插.4.4 拉接筋植筋要牢固，長度應符合設計要求. 5門窗洞口位置5.1 按設計要求設置混凝土帶或拉結筋.5.2

40、墻體頂端與框架梁或板底做好穩定處理.7.107.10 屋面工程屋面工程序號施工過程質量控制點質量預控措施1找平層起砂、空鼓、開裂1.1 找平層施工前，基層應清理干凈并灑水濕潤，但不可澆透.1.2 施工時要抹壓充分，尤其是屋面轉角處、出屋面管根和埋件周圍要認真操作，不能有漏壓現象,抹平壓實后澆水養護，不可過早上人踩踏.2屋面積水2.1 打底找坡時,要根據坡度要求拉線找坡貼灰餅，同時順排水方向沖筋，在排水口、雨水口處找出泛水.2.2 保溫層、防水層和面層施工時,應嚴格按照設計要求找坡.213防水層空鼓、滲漏3.1 防水層施工時,在嚴格執行工藝規程的同時,控制基層含水率，并在后續工序的施工中加強檢查

41、.4細部做法4.1 天溝、檐溝、泛水、水落口、伸出屋面的管道設備和予埋件、高低跨的防水處理等細部做法,應嚴格按照設計及規范要求,進行二次深化設計.7.117.11 保溫工程保溫工程序號施工過程質量控制點質量預控措施1材料要求1.1 材料的品種、質量、性能應符合設計要求.2安裝要求2.1 保溫板與墻體及各構造層之間的粘接應牢固,無脫落、空鼓、裂縫；面層無粉化、 、起皮、爆灰.2.2 涂層嚴禁脫皮、漏刷、透底.2.3 面層應平整、接茬應平整、線角順直、毛面紋路均勻一致.2.4 護角和門窗框、墻體間隙應填塞密實.2.5 孔洞、槽、盒位置和尺寸正確。7.127.12 預應力工程預應力工程序號施工過程質

42、量控制點質量預控措施1縱向裂縫1.1 先張法施工時,放張操作應規范(均勻放張).1.2 后張法施工中,當設計無要求時,宜采用分次、逐級對稱張拉.1.3 施工中應嚴格控制梁、板混凝土澆筑質22量,特別要加強錨墊板的振搗時間的控制.2梁側向彎曲、起拱2.1 管道間距、管道坐標應符合設計及規范要求.2.2 嚴格控制起彎點的位置和彎曲半徑.2.3 張拉時,混凝土強度應符合設計及規范要求.3預應力損失3.1 加強預應力材料的質量控制,避免因鋼絞線、錨夾具等材料的不合格而造成損失.3.2 加強施工工序的控制,嚴格控制張拉時混凝土的齡期,以避免過早張拉.3.3 采用級配良好的石英砂4張拉記錄的換算、預應力的

43、伸長值的推算、張拉順序和超張拉等4.1 次項均應在預應力施工方案中說明.7.137.13 鋼結構工程鋼結構工程序號施工過程質量控制點質量預控措施1構件運輸堆構件運輸堆放時地面必須墊平，墊點應合理，上下墊木應在一條垂線上，以避免墊點受力不均而產生變形.2尺寸不準鋼構件制作、吊裝、檢查時應用統一精度的鋼尺，并嚴格檢查構件制作尺寸，不允許超過允許偏差.3焊接變形、焊縫缺陷3.1 焊工須有上崗證，并進行編號，焊接部位按編號做檢查記錄，全部焊縫外觀檢查達不到要求的須補焊，補焊合格后方可放行.3.2 采用合理的焊接順序及焊接工藝,以防止焊接后翹曲變形.3.2 嚴格按規范要求進行焊接施工，盡量減少焊接缺陷的

44、產生.234螺栓孔眼4.1 安裝時不得任意擴孔或改為焊接，如須更改,應征得設計單位同意后處理.5不使用安裝螺栓，直接安裝高強螺栓安裝時必須按規范要求先使用安裝螺栓臨時固定，調整緊固后再安裝高強螺栓.8 8 裝飾裝修施工過程質量控制點和預控措施裝飾裝修施工過程質量控制點和預控措施 裝飾裝修工程的質量直接影響到建筑產品的質量，是創造精品工程過程及質量控制的重點和難點，應控制裝飾修工程質量達到美觀、實用、不空不裂、平齊歸一、施工精細、安全環保等效果。8.18.1 裝飾裝修工程質量控制原則裝飾裝修工程質量控制原則1）善裝飾二次設計，從尺度、對稱、對比、色差、環境等方面進行優化，以提高裝飾的完整性和協調

45、性。2） 采購選擇合格、環保的裝飾材料，嚴格進場檢驗。使用前應進行挑選，充分發揮材料的優良性，以提高裝飾質量。3） 改進和完善裝飾工程的足尺大樣和樣板工程的工作，充分體現和完善設計意圖。4） 注重裝修的收尾和成品保護工作，使工程達到安全、適用、美觀的魅力效果。8.28.2 抹灰工程抹灰工程序號施工過程質量控制點質量預控措施1空鼓、開裂、爆灰1.1 基層應清理干凈，抹灰前要澆水濕潤，嚴格控制砂漿配合比，各層之間應粘接牢固.1.2 抹灰時應分層分遍壓實，施工完畢后應及時澆水養護.2抹灰面，陰陽角、分格縫、線條2.1 抹灰前應對基底墻面尺寸預測摸底，安排好陰陽角不同兩個面的灰層厚度和方正.2.2 認

46、真做好灰餅、沖筋工作,陰陽角處用方尺套方，做到抹灰面垂直、平順、24陰陽角方正.2.3 分格縫的寬度、深度均勻，表面平順、橫平豎直.3踢腳板、水泥墻裙等上口出墻厚度3.1 踢腳板、墻裙施工操作要仔細，認真吊垂直、拉通線找直找方，抹灰完畢后用板尺將上口刮平、壓實并趕光.4排水要求4.1 滴水線應整齊平直,其深度、寬度應一致并清晰美觀.8.38.3 門窗工程門窗工程序號施工過程質量控制點質量預控措施1門窗洞口預留尺寸1.1 砌筑時上下左右拉線找規矩，一般門窗框上皮應低于門窗過梁 1015mm，窗框下皮應比窗臺上皮高 5mm.2門窗的安裝牢固性及使用功能2.1 門窗安裝應牢固,其使用功能應開關靈活、

47、關閉嚴密、無倒翹.2.2 推拉門窗扇應有防脫落措施.2.3 密縫膠應牢固、光滑、順直.3上下層門窗，左右門窗安裝標高、透氣孔等3.1 施工人員必須按照工藝要點施工，安裝前先彈線找規矩，做好準備工作后，先做樣板，驗收合格后再全面安裝.3.2 透氣孔應通暢.8.48.4 吊項工程吊項工程序號施工過程質量控制點質量預控措施1基層清理1.1 施工前應將吊頂內的雜物清理干凈.2吊筋安裝與機電管道等相接觸點2.1 吊頂內的吊筋不能與機電、通風管道和固定件相接觸或連接.3吊頂標高、尺寸、起拱3.1 嚴格執行設計及規范要求.(吊頂起拱為 1200)254龍骨安裝4.1 骨架內設備管道的安裝、門窗洞口等部位加強

48、龍骨應安裝牢固、位置正確，填充材料的位置應符合設計要求.4.2 吊桿、龍骨、面板安裝的規格、間距及連接方式等應符合要求.5板面安裝5.1 板面應平整,起拱準確,吊頂接縫嚴密,無錯臺、錯位現象，陰陽角收口方正, 裝飾線流暢美觀.6土建與機電配合6.1 面板上的水電設備的位置應合理、美觀，同時和面板的交接處應吻合嚴密.8.58.5 輕質隔墻工程輕質隔墻工程序號施工過程質量控制點質量預控措施1基層彈線1.1 按照設計圖紙進行定位并做預檢工作.2墻體安裝2.1 墻體安裝時,所需的預埋件、連接件的位置、數量及連接方式應符合設計要求2.1 安裝中應牢固,同時表面應平整、接縫應均勻順直.2.3 墻體的孔洞、

49、槽、盒位置應正確、套割方正、邊緣整齊.8.58.5 墻面石材干掛工程墻面石材干掛工程序號施工過程質量控制點質量預控措施1石材要求1.1 石材選樣后進行封樣，按照選樣石材，對進場的石材進行檢驗挑選，對色差較大的進行更換.1.2 石材孔、槽的數量、深度、位置及尺寸應符合設計要求.2骨架結構要求2.1 主體結構的預埋件和后置埋件的位置、26數量及拉拔力應符合設計要求.2.2 骨架與主體結構的連接、防腐應符合設計要求.3石材墻面要求3.1 石材墻面的防水、保溫、防潮材料的設置在符合設計要求的同時，填充應密實、均勻、厚度一致.3.2 石材墻面應平整、接縫應平直、注膠應飽滿、密實、連續、均勻、無氣泡，寬度

50、和厚度應符合規范規定.3.3 陰陽角壓向正確,板上洞口、槽邊應套割吻合，邊緣應整齊.3.4 施工完畢后應避免污染.8.68.6 涂料工程涂料工程序號施工過程質量控制點質量預控措施1基層清理1.1 基層要清理干凈，有油污的應用 10的火堿水液清洗，松散的墻面抹灰應清除并修補牢固.2墻面和陰陽角修整2.1 墻面的空鼓、裂縫、凹凸不平等缺陷應提前修補，以保證其垂直方正，施工時應控制墻面含水率小于 8.3涂料涂飾3.1 應嚴格控制涂料的稠度，不能隨意加水.3.2 涂飾應均勻、粘貼應牢固，不得漏涂、透底、起皮、掉粉，泛堿、咬色、流墜、砂眼和刷紋等.4其他4.1 涂層與其他裝修材料和設備銜接處應吻合,界面

51、應清楚.8.78.7 墻飾面磚工程墻飾面磚工程序號施工過程質量控制點質量預控措施271面磚要求1.1 磚的品種、規格、圖案、顏色和性能應符合設計要求.1.2 面磚的粘貼的找平、防水、粘結及勾縫材料均應符合規范規定.2基層處理2.1 根據結構尺寸偏差,認真做好基層的處理工作,為下到工序打好基礎.3粘貼要求3.1 面磚粘貼應牢固,無空鼓、裂縫和脫落現象.4面磚施工4.1 陰陽角搭接方式、非整磚留設位置應合理.4.2 墻面突出物周圍的面磚應整磚套割吻合,邊緣應整齊.4.3 面磚接縫應平直、光滑，填嵌應連續密實，寬度和深度應符合設計要求.4.4 滴水線坡向應正確.8.88.8 地面面磚工程地面面磚工程

52、序號施工過程質量控制點質量預控措施1面磚要求1.1 面磚品種、規格、質量應符合設計要求.2面磚施工2.1 面磚應按排磚效果圖合理排步，磚縫應順直，寬窄應一致，勾逢應密實.2.2 面磚與基層應粘貼牢固,面層平整,無空鼓裂縫現象.2.3 踢腳板出墻厚度應一致,無空鼓現象.3樓梯控制3.1 樓梯踏步和臺階的鋪粘縫隙寬度應一致,邊角整齊,樓層梯段相鄰踏步高差不超過 10cm,防滑條順直.4坡度4.1 面層坡度應符合設計要求.4.2 施工中,應注意不倒泛水、無積水，與地漏（管道）結合處應嚴密牢固，無滲漏.288.98.9 油漆工程油漆工程序號施工過程質量控制點質量預控措施1基層表面污染，造成飾面發花1.

53、1 基層要清理干凈，并用砂紙打磨平整并清理干凈,必要時應采用底漆將飾面板封刷一道.2油漆涂飾2.1 其顏色、光澤應符合設計要求.2.2 油漆涂飾應均勻、粘結應牢固，不得有漏刷、透底、起皮和反銹現象.3含水率3.1 木基層含水率不大于 10%.4五金污染4.1 施工時，應采用有效措施做好五金件的保護工作.8.108.10 幕墻工程幕墻工程序號施工過程質量控制點質量預控措施1基本材質要求1.1 幕墻材質應符合設計及國家標準.1.2 鋼化玻璃及板塊的切裁、抹邊、鉆孔等工序應符合規范要求;加工后的材料邊緣,不可出現炸邊、缺角等缺陷.1.3 結構膠應有與接觸材料的相容性、抗拉拔試驗報告及保質年限質量證明

54、.1.4 幕墻骨架耐候性應符合設計要求.2墻體安裝2.1 安裝施工中,墻體的水平度、垂直度及平整度應符合規范要求.2.2 每塊玻璃的吊夾應位于同一平面,吊夾的受力應均勻.2.3 幕墻玻璃兩邊嵌入槽口量及縫隙、左右空隙尺寸宜相同. 2.4 玻璃安裝應牢固,方向正確;玻璃接縫及外露邊框、封口應橫平豎直，寬度均勻. 2.5 玻璃膠縫應平整、光滑、寬度一致.299 9 機電專業施工過程質量控制點和預控措施機電專業施工過程質量控制點和預控措施 設備安裝工程施工要無跑、冒、滴、漏，管道安裝牢固和排列有序、美觀，器具安裝方便使用和維修。有關標識清晰、正確，安全保護措施完善，各項調試技術指標符合要求，系統聯動

55、調試動作協調、正確、無異常。9.19.1 過程控制要點過程控制要點9.1.1 結構施工階段人防工程中孔洞預留（位置、標高、尺寸） ；各類套管的制作、安裝（材料、止水板、尺寸，安裝位置、標高） ；各類管線之間的安全距離；電線保護管的連接、固定、保護地線焊接、砼保護層；防雷及等電位分項工序施工。9.1.2 安裝階段采暖、排水管道的坡度、支架設置；給水管道中采用的 PP-R 管、襯塑鋼管材質及配件的符合性；塑料管及不銹鋼管零部件、輔料的匹配性；起主切斷作用的閥門及各系統管道的強度嚴密性試驗；排水管道的灌水及通球試驗，各系統管道的沖洗；空調系統的管道的強度嚴密性試驗及管道的沖洗，防斷冷橋措施；通風及防

56、排煙各系統材料的選用、防晃支架的設置風量及漏光試驗；配電箱、柜安裝水平度、垂直度、固定方式，PE 線的聯結；系統導線顏色符合性、接線方式； 各類面板安裝標高、位置、水平度、垂直度，導線的聯結；防雷網、屋面設備防雷保護、等電位連接；照明、動力、設備的通電試驗及單機試運行；金屬線槽、橋架的敷設、連接、固定，PE 線的聯結設置；各類管道穿越結構變形縫、伸縮縫采取的措施；樣板間（層）安裝核查；各系統試驗合格后的標識；30甲分包工程的質量監控如何與創獎工程同步有待進一步探討；三外工程監控。9.29.2 工程實體質量檢查重點工程實體質量檢查重點 工程實體安裝質量應滿足：使用安全、使用功能、整齊美觀、布局合

57、理、使用安全、使用功能、整齊美觀、布局合理、維修方便。維修方便。9.2.1 水、暖、燃氣工程：查看水、暖、燃氣管道及器具安裝質量情況，管道是否橫平豎直，固定牢固，器具安裝細膩；查看管道及管道與接口有無滲漏；查看運行中有無顯露的不安全隱患；PVC 管道的配件是否配套和符合標準要求。9.2.2 電氣安裝工程：電氣線路敷設及器具安裝質量狀況；電氣線路敷設是否有不清、混用及不接地的質量問題；防雷設施（等電位）的質量是否符合規范要求；配電箱（柜）的安裝是否符合規范要求。9.2.3 通風與空調工程：查看成組設備安裝質量狀況；查看管道保溫隔熱、空調斷橋措施及敷設情況（含防腐） ；通風及設備運行中的噪音是否低

58、于設計值；管道有無滴漏情況； 支架及減震設置情況。9.2.4 電梯安裝工程：電梯運行是否達到設計要求、能否保持正常運行；安裝電梯的單位是否具有相應的資質；當地質量技術監督局或勞動部門是否檢驗同意進入使用運行。311010 工程資料管理策劃工程資料管理策劃10.110.1 工程資料管理的原則工程資料管理的原則同步性原則。施工資料應保證與工程施工同步進行，隨工程進度收集整理。規范性原則。施工資料所反映的內突要準確，符合現行國家有關工程建設相關規范、標準、及行業地方等規程的要求。時限性原則。施工資料的報驗報審及驗收應有時限的要求。有效性原則。施工資料的內容要真實有效，簽字蓋章完整齊全，嚴禁隨意修改1

59、0.210.2 工程資料管理的總體要求工程資料管理的總體要求10.2.1、建立工程資料工作流程識別產生工程資料的過程，明確過程控制標準，產生的資料，匯編成工作流程：總包、分包單位施工組織設計、施工方案等技術文件的審批流程；工程資料監理報審流程；施工物資管理流程；施工試驗管理工作流程；隱預檢等過程檢查驗收工作流程。10.2.2、重視隱蔽工程記錄填寫隱蔽工程檢查是施工過程中極為重要的一個驗收過程，形成的驗收記錄也是在各級別檢查中必查項目。檢查內容必須符合施工驗收規范、規程，施工圖紙、洽商的要求，每一分項由總包技術人員和資料人員對隱蔽工程所填寫的內容進行詳細的審核，要求內容填寫規范且最好做到圖文并茂

60、。10.2.3、重視過程中的控制專人監督資料每一形成過程的運行質量，使其始終處于良性循環，保證各個過程輸出的資料符合創優標準要求，同時伴隨時間的推移，資料的編制以及收集整理逐漸累加，資料整理必須當天完成，避免工作的堆積，以免事倍功半。10.2.4、分包資料總包化本工程分包單位眾多，要統一工程資料管理標準，從資料軟件使用、人員配備、報驗流程、填寫標準、驗收與移交等方面指導分包單位建立起總包資料管理模式，控制工程資料整體水平，滿足魯班獎資料評審要求。10.2.5、加強相關單位、部門溝通主任工程師做好以下溝通協調工作，明確各方資料管理過程中的責任、需提供的資料、資料涵蓋的信息內容、提供的時間要求、資
