1、使用說明書天津施耐德照明科技有限公司2011年11月10日月亮灣景觀照明控制系統使用說明一 系統原理介紹本案采用計算機實時映射技術，基于DMX512燈光控制協議，通過LED燈光控制計算機及各個LED工控機等控制設備，統一對塔的大功率投光燈、井道投光燈、大功率點狀燈、竹節燈做各種燈光變化控制。可實現燈光的漸變、追逐等各種變化，還可以像出現頻閃、抽象圖案等多種動態變化。軟件主界面軟件功能區介紹程序播放窗口功能操作區圖1、軟件界面介紹三燈光變化文件的制作與保存（專業的影視動畫編輯軟件）或者Flash等軟件制作與編輯，該文件的編輯與制作需要專業的動畫制作人員完成，最后將編輯好的需要播放的文件保存為AV

2、I格式文件即可。將制作好的燈光變化文件（即 *.AVI格式的文件），存放在燈光控制計算機的D:Pc_LedGZYJMedia_file文件夾內；四軟件的使用（1）打開軟件鼠標雙擊桌面上燈光控制軟件的快捷方式：如圖2（2）用戶名及密碼的輸入打開軟件后可見軟件的主界面：如圖3圖3、軟件打開后主界面將鼠標移至界面上的“功能操作區”位置，單擊鼠標右鍵將會彈出輸入用戶名及密碼的對話框，輸入用戶名：SZ（大寫）、密碼：123456，點擊確定進入軟件操作界面。如下圖4、圖5：圖4、用戶名、密碼登錄界面圖5、用戶登錄后軟件主界面（3）燈光變化文件編組進入軟件后，鼠標單擊“實時播放編組”，隨即彈出“實時影射編組

3、編輯器”對話框，此時保存在計算機內的AVI格式的燈光變化文件名，將顯示在對話框的左側列表內，如圖6示。然后鼠標雙擊左側列表內的文件名，此文件將添加到右側的節目列表內。請按照需要播放的文件的先后順序添加文件，文件添加后，在右側節目列表內將自動生產“節目序號”，此序號即為程序的播放順序。如圖7所示：圖6、實時影射編組編輯器對話框圖7、節目添加到節目列表內（4）燈光變化文件刪除如果燈光變化文件添加錯誤或不需要在該組中播放這個文件（如“全彩.avi”添加錯誤），則需要將該文件從節目列表中刪除，此時我們只需要在右側節目列表內鼠標雙擊該文件名，則彈出“刪除當前編輯行？”對話框，選擇“是（Y）”，即可刪除該

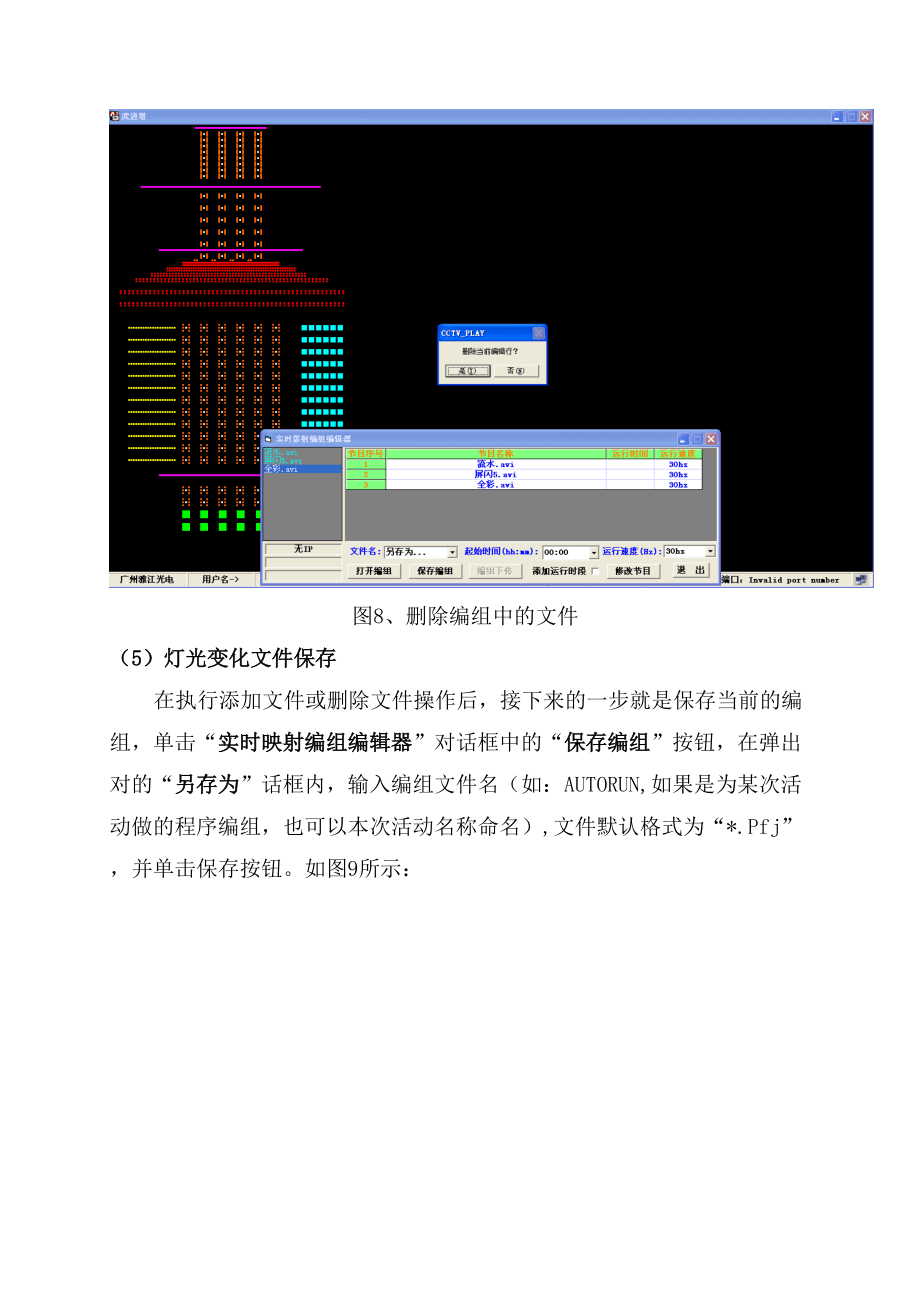

4、燈光變化文件在當前的編組（如雙擊“全彩.avi”,點擊“是”即可）如圖8所示：圖8、刪除編組中的文件（5）燈光變化文件保存在執行添加文件或刪除文件操作后，接下來的一步就是保存當前的編組，單擊“實時映射編組編輯器”對話框中的“保存編組”按鈕，在彈出對的“另存為”話框內，輸入編組文件名（如：AUTORUN,如果是為某次活動做的程序編組，也可以本次活動名稱命名）,文件默認格式為“*.Pfj”，并單擊保存按鈕。如圖9所示：圖9、保存編組文件最后單擊“退出”，退出實時影射編組編輯器，如圖10所示，回到“武進塔LED燈光控制系統”主界面。圖10、退出實時影射編組編輯器（）燈光變化文件播放在軟件窗口主界面功

5、能區，單擊“打開映射編組”按鈕，在彈出“實時映射選播器”對話框，如圖11、圖12所示：圖11、打開影射編組圖12、實時影射選播器界面前面我們編組的文件（如：）出現在對話框的列表內，選擇單擊需要播放的文件名（如：），并點擊窗口下面的“打開確認”按鈕。此時我們所要播放的程序已在軟件的播放區域內進行播放了，并且戶外的燈光所演繹的畫面與計算機也是同步播放的。如圖13、圖14所示：圖13、流水效果圖14、全彩效果四、特殊節假日的程序設置1）編組文件名為“”時，為自動運行文件，當打開計算機時，本軟件將自動運行并播放此編組文件；2）若需在特定節日模式，讓計算機自動播放指定節目，則只需按照“燈光變化文件的制作

6、與保存”步驟，在保存文件名時，設置為指定日的文件名。如五一節三天假期，我們希望播放指定的幾個程序，則首先添加好指定的節目，然后在保存編組文件時，我們將文件名命名為“五一.Pfj”，如圖15所示。圖15、保存為“”編組文件之后打開保存在計算機“D:Pc_LedSHGLMain_Set”目錄下的“”表格，然后選中表格下的“五月”工作表，并將日期為“1、2、3”的這三天對應的“場景節目文件”都填寫為“五一”，最后保存該表格文件，如圖1619所示。這樣播放軟件就能自動識別五一節了，以此類推其他節日，也如此設置，這樣就能預先設定好不同節假日的程序，但時間運行到那一天后，播放軟件就能自動播放預先設定好的程序了。圖16、節假日工作表目錄圖17、節假日工作表打開首頁圖18、五月工作列表圖19、13日場景節目文件修改為“五一”維護注意要點需要更換燈具時，必須先關閉設備所對應的電源開關，否則會造成控制設備的損壞。說明：1、用戶默認用戶名：SZ（大寫）、密碼：123456。2、當戶外燈具通電后，在計算機上的任何操作都將在戶外的燈光變化中同步顯示。因此，若要對計算機進行其他操作必須在燈具通電前完成。3、當對程序播放編組結束并進行播放時，禁止對計算機進行其他的操作。此時，可以將鼠標移至“功能按鍵區”區域，單擊鼠標右鍵將對操作界面進行鎖定。鎖定后，除“暫停”鍵外其它所有按鍵無效。若
