1、施工技術交底記錄施工單位：xxxxxx2016年10月13日分部分項工程名稱 xxxxxx水電工程 工種工程交底內容：一、給排水工程工藝要求：1 .地面水管打槽要求不得打斷鋼筋；2 .冷熱水管埋入墻內深度，管壁與墻表皮間距須為至少1cm,嚴格遵循左熱右冷原則；3 .墻體內、地面下，盡可能少用或不用連接配件，以減少滲漏隱患點。連接配件的安裝 要保證牢固、無滲漏；4 .沉箱、陽臺等地面有高差位置，水管彎管處保證地磚鋪貼高差需要；5 .給水管系統要求全程帶壓施工，壓力表統一安裝在工作陽臺熱水器處，壓力表要求掛 牌，內容包括試壓時間、試壓壓力、穩壓開始時間、穩壓壓力讀數；6 .銅管焊接要求，先套保溫棉

2、再施焊，焊接完后要求焊口自然冷卻，嚴禁用水冷卻。銅 管焊口在管道試壓合格并通過監理業主驗收合格后方可覆蓋保溫棉，保溫棉接口處必 須用膠粘并用扎帶包扎好接口；7 .熱水銅管埋墻、埋地部分要求保留全部銅管隔熱套；8 .排水管按設計要求放坡，？75以下P型彎存水彎連接處要求外露 3cm直管，以保證水封 深度；9 .沉箱內給排水管道，在管道末端和管道連接處要求做支墩支撐保護；10 .排水管隱蔽前要求做通水試驗；11 .給水管、排水管敷管要求橫平豎直，排水管接口位、給水龍頭位、預埋件等均要求按 圖紙精準定位，且計算好預埋深度，要求管口平齊裝飾完成面；12 .按設計要求做排氣閥，并按要求設置排氣閥排水；1

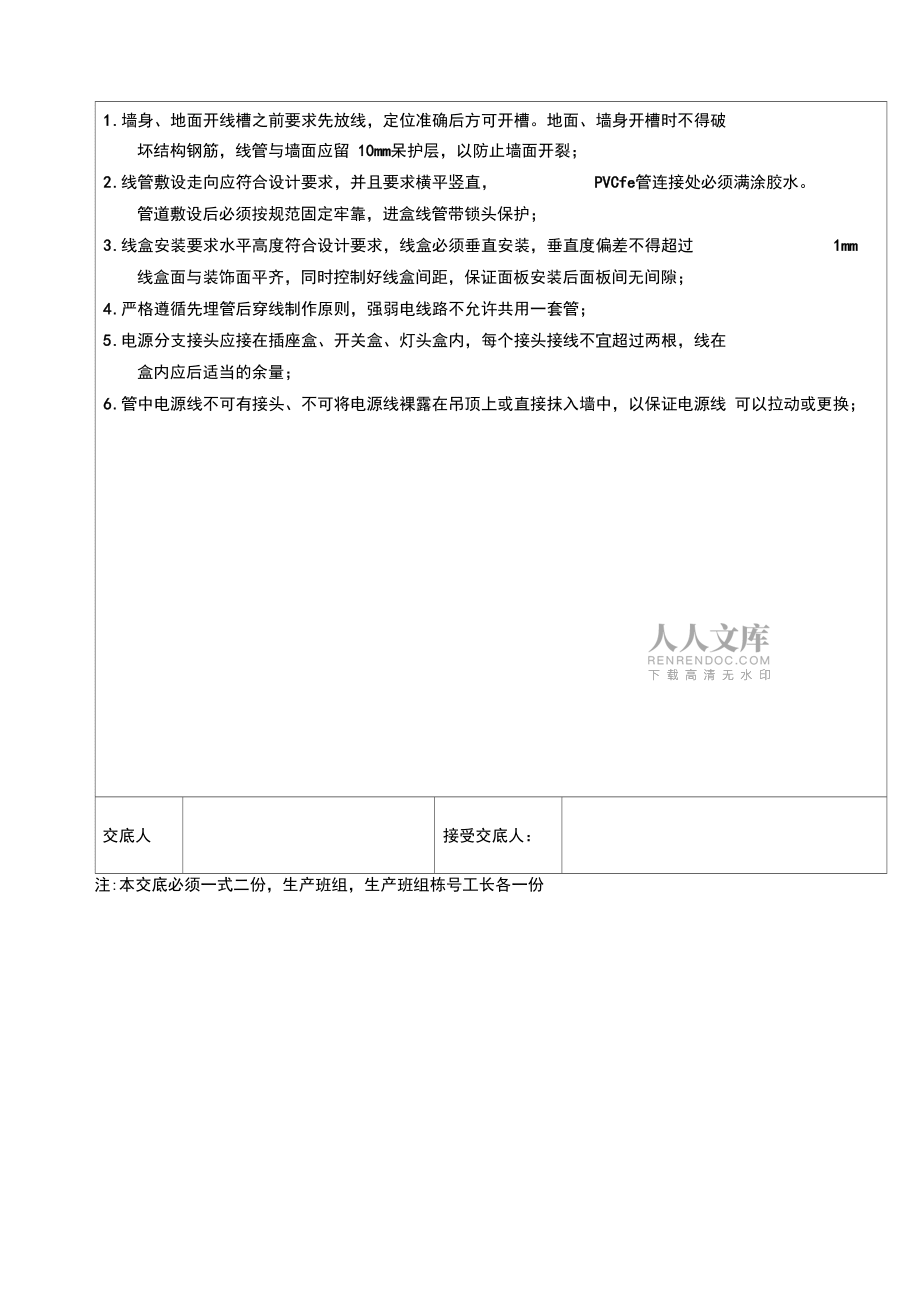

3、3 .沉箱管道安裝高度要求充分考慮預制板高度；14 .管井處排水立管檢修口每隔 5層設置一個；15 .給排水管道安裝完成，各管口處要求用管件做封堵保護，避免雜物進入管道；16 .給水及熱水管道安裝的支架間距應符合相關規范要求；各管道安裝完畢驗收后應及時 做好管道保護。二、電氣工程工藝要求：1 .墻身、地面開線槽之前要求先放線，定位準確后方可開槽。地面、墻身開槽時不得破 壞結構鋼筋，線管與墻面應留 10mm呆護層，以防止墻面開裂；2 .線管敷設走向應符合設計要求，并且要求橫平豎直，PVCfe管連接處必須滿涂膠水。管道敷設后必須按規范固定牢靠，進盒線管帶鎖頭保護；3 .線盒安裝要求水平高度符合設計

4、要求，線盒必須垂直安裝，垂直度偏差不得超過1mm線盒面與裝飾面平齊，同時控制好線盒間距，保證面板安裝后面板間無間隙；4 .嚴格遵循先埋管后穿線制作原則，強弱電線路不允許共用一套管；5 .電源分支接頭應接在插座盒、開關盒、燈頭盒內，每個接頭接線不宜超過兩根，線在 盒內應后適當的余量；6 .管中電源線不可有接頭、不可將電源線裸露在吊頂上或直接抹入墻中，以保證電源線 可以拉動或更換；交底人接受交底人：注:本交底必須一式二份，生產班組，生產班組棟號工長各一份施工技術交底記錄施工單位：xxxxxx2016年10月13日分部分項工工程名稱xxxxxx水 電工程工種程交底內容：7 .導線連接堅固，接頭不受拉

5、力，包扎嚴密，采用螺釘(螺帽)連接時，電線無絕緣距離不大于3mm銅線間連接應用壓接或絞接法，絞接長度不小于5圈，裸露電線應先用防水膠帶包扎后再用黑膠布包扎，以下線盒內接線要求搪錫處理，不同回路導線不得穿在同一線管內；8 .插座、開關、面板固定時，應用配套的螺釘，不得使用木螺釘或石膏板螺絲代替，以 免損壞底盒，開關安裝方向一致，雙控開關必須保證同向為關異向為開；9 .所有接線完畢后，必須對配電箱、插座、開關進行線路檢查測試；10 .地面線管密集排布時，管與管之間的間距應不小于；11 .線管彎曲不得有硬彎、銳角彎，并盡量減少直角彎；12 .鍍鋅線管連接必須用快速緊釘螺絲，螺絲帽必須擰掉，所有鍍鋅管

6、連接處必須用黃綠雙色4mm 2多股軟線跨接，跨接線末端必須與接地線可靠連接；13 .天花內強電線管必須用金屬線管，天花內設備與線盒連接的金屬軟管長度不得超過800mm14 .使用的電線顏色要按規范要求分色，黃、綠、紅為相線，零線為藍色，控制線為白色， 雙控聯絡線為黑色，同回路相線顏色應一致，且相線分色應與總回路分色一致；15 .電線線徑規格必須符合設計要求；16 .同回路并排插座接線線不得跳接，必須在主線上分線；17 .天花內石英燈要求與天花板間做隔熱處理，射燈整流器必須安裝防爆盒；18 .衛生間所有等電位連接不得串接，各點位必須單獨與等電位端子板連接；19 .衛生間沉箱內不得敷設電線管及電線

7、；20 .距地以下有金屬外殼的燈具需進行接地連接并要求燈具做防觸摸處理；地面線管驗收合格后應及時做好成品保護。三、弱電工程安裝：(一)施工準備？1、設備及材料要求：？(1)所有材料規格型號及電壓等級應符合設計要求，并有產品合格證。？(2)每軸電纜上應標明電纜規格、型號、電壓等級、長度及出廠日期。電纜軸應完好無損。？(3)電纜外觀完好無損，無機械損傷、明顯皺折和扭曲現象。橡套及塑料電纜外皮及絕緣層無老化。(4)各種金屬型鋼不應有明顯銹蝕，管內無毛刺。所有緊固螺栓，均應采用鍍鋅件。？?2、其它附屬材料：電纜蓋板、電纜標示樁、電纜標志牌、油漆、汽油、封鉛、硬脂酸、白布帶、橡皮包布、黑包布等均應符合要

8、求。3、主要機具：？(1)絕緣搖表、萬用數字表、皮尺、鋼鋸、手錘、扳手、電氣焊工具、電工工具。？(2)無線電對講機(或簡易電話)。?交底人接受交底人:施工單位:xxxxxx2016年10月13日工程名稱xxxxxx分部分項工程水電工程 工種 交底內容：？4、？作業條件：？?？預留孔洞、預埋件符合設計要求、預埋件安裝牢固，強度合格。？電纜溝、隧道、豎井及人孔等處的地坪及抹面工作結束，電纜溝排水暢通，無積水。？?電纜沿線模板等設施拆除完畢。場地清理干凈、道路暢通，溝蓋板齊備。？放電纜用的腳手架搭設完畢，且符合安全要求，電纜沿線照明照度滿足施工要求。？?直埋電纜溝按圖挖 好，電纜井砌磚抹灰完畢，底砂

9、鋪完，并清除溝內雜物。蓋板 及砂子運至溝旁。？設備安裝應具備下列條件？變配電室內全部電氣設備及用電設備配電箱柜安裝完畢。？電纜橋架、電纜托盤、電纜支架及電線過管、保護管安裝完畢，并檢驗合格。？(二)操作工藝？1、？工藝流程：？準備工作？7？電纜沿支架、橋架敷設？“？掛標志牌？2?、準備工作：？(1)施工前應對電線進行詳細檢查；規格、型號、截面、電壓等級均符合設計要求，外 觀無扭曲、(2)壞損等現象。?(3)電纜敷設前進行絕緣搖測。?(4)電纜敷設前準備好電纜敷設表，根據表內型號、規格及位置回路進行電纜敷設。？3?、電纜沿支架、橋架敷設：?(1)水平敷設：？電纜沿橋架或托盤敷設時，應單層敷設，排

10、列整齊。不得有交叉，拐彎處應以最大 截面電纜允許彎曲半徑為準。?(2) ?垂直敷設：?垂直敷設，有條件的最好自上而下敷設。土建未拆吊車前，將電纜吊至樓層頂部。敷設時，同截面電纜應先敷設低層，后敷設高層，要特別注意，在電纜軸附近和部分樓層應 采取防滑措施。?自下而上敷設時，低層小截面電纜可用滑輪大繩人力牽引敷設。?沿支架敷設時，支架距離不得大于米，沿橋梁或托盤敷設時，每層最少加裝兩道卡固？支架。敷設時，應放一根立即卡固一根。？電纜穿過樓板時，應裝套管，敷設完后應將套管用防火材料封堵嚴密 ？4?掛標志牌：？(1)標志牌規格應一致，并有防腐性能，掛裝應牢固。?(2)標志牌上應注明電纜編號、規格、型號

11、。(3) ?沿支架、橋架敷設電纜在其兩端、拐彎處、交叉處應掛標志牌，直線段應適當增 設標志牌。？(三)？質量標準交底人接受交底人:施工單位：xxxxxx2016年10月13日工程名稱xxxxxx分部分項工程水電工程 工種 交底內容：？1、保證項目：(1)電纜的絕緣電阻必須符合施工規范規定。？(2)檢驗方法：檢查試驗記錄。 ？(3)電纜敷設必須符合以下規定：電纜嚴禁有絞擰、護層斷裂和表面嚴重劃傷等缺損。？?(4)檢驗方法：觀察檢查和檢查隱蔽工程記錄。？2?、基本項目：？(1)坐標和標高正確，排列整齊，標志柱和標志牌設置準確；防燃、隔熱和防腐要求的 電纜保護措施完整。?(2)在支架上敷設時，固定可

12、靠，同一側支架上的電纜排列順序正確，控制電纜在電力 電纜下面。？(3)電纜轉彎和分支處不紊亂，走向整齊清楚、電纜標志樁、標志牌清晰齊全。?(4)檢驗方法：觀察檢查和檢查隱蔽工程記錄及坐標圖。？(四)？成品保護？1 .直埋電纜施工不宜過早，一般在其它室外工程基本完工后進行，防止其它地下工程 施工時損2 .傷電纜。如已提前將電纜敷設完，其它地下工程施工時，應加強巡視。?3 .室內沿橋架或托盤敷設電纜、宜在管道及空調工程基本施工完畢后進行，防止其它 專業施工4 .時損傷電纜。？5 .電纜兩端頭處的門窗裝好，并加鎖，防止電纜丟失或損毀。?(五)？應注意的質量問題？1 .沿支架或橋架敷設電纜時，應防止電

13、纜排列不整齊，交叉嚴重。電纜施工前須將電 纜事先排列好，劃出排列圖表，按圖表進行施工。電纜敷設時，應敷設一根整理一 根，卡固一根。？2 .沿橋架或托盤敷設的電纜應防止彎曲半徑不夠。在橋架或托盤施工時，施工人員應 考慮滿足該橋架或托盤上敷設的最大截面電纜的彎曲半徑的要求。？?防止電線標志牌掛裝不整齊，或有遺漏。應由專人復查。四、潔具五金安裝：(一)施工準備1 .作業條件(1)與衛生潔具連接的給水管道單項試壓已完成，與衛生潔具連接的排水管道灌水試驗 已完成并已辦理預檢、試驗、隱檢等手續。(2)需要安裝衛生潔具的房間，室內裝修已基本完成。(3)浴盆的穩裝應待土建做完防水層及保護層閉水試驗合格后配合土

14、建施工，浴盆穩裝 完成后，應自檢驗收合格，辦理中間交接手續然后交土建進行下道工序安裝2 .材料要求(1)衛生潔具在進入施工現場和安裝前按設計及現行標準要求，核驗規格、型號和質量 符合要求方可使用。交底人接受交底人:施工技術交底記錄施工單位：xxxxxx2016年10月13日工程名稱xxxxxx分部分項工程水電工程 工種 交底內容：(2)衛生潔具應具有產品質量合格證和環保檢測報告，要求合格證應具備產品名稱、型 號、規格、采用國家質量標準、標準代號、出廠日期、生產廠家、名稱及地點、出 廠產品檢驗證明或代號，高級衛生潔具應有安裝使用說明書，水箱必須使用節水型 產品。(3)衛生潔具的配件：應能與所使用

15、的衛生潔具配套使用，并有產品合格證，水箱配件 必須使用進水量高于水面的衛生潔具水箱配件，并且有北京市法定檢測單位證明。(4)衛生潔具及配件的進場驗收：衛生潔具的進貨一般以一次性成批進齊最好，能保證衛生潔具的質量、外觀顏色的一致。一次性進貨造成檢驗工作量增大，抽檢10皈口發現有不合格產品，則逐個檢驗，按層或按段的批量進貨應防止質量與外觀顏色的不一致。一般出現質量等級不一致的問題比較突出。(5)其他材料：所有與衛生潔具配套使用的螺栓、螺母、墊片一律采用鍍鋅件。鍍鋅鋼 管、扁鋼、角鐵、圓鋼、八字閥門、陶瓷閥芯水嘴、鍍鋅管件、橡膠板、鉛皮、銅 絲、油灰、石棉繩、鉛油、麻、生料帶、白水泥、白灰膏、白塑料

16、護套等。(6)衛生潔具在檢驗和搬運過程中，要小心輕放防止磕碰，檢驗完的產品應重新進行包 裝，分類、分型號規格，單獨碼放，不合格產品應及時退貨；經檢驗的新產品，應 有相應的新產品標識，如露天碼放應選好地點，應防止上部有重物砸下，周圍應有 圍護。(7)國家明文規定在建筑工程禁止使用螺旋升降式鑄鐵水嘴，鑄鐵截止閥。衛生潔具的檢驗應做到以下幾點：外觀檢查：外觀應周正，瓷質細膩程度和色澤一致，表面光滑，邊色邊緣平滑，無裂 紋、斑點，無損傷。尺量檢查：用35m鋼卷尺實測主要尺寸，長、寬、高、下水口直徑應在衛生潔具設 備的允許公差值內。敲擊檢查：用木棍輕輕敲擊，聲音實而清脆未受損傷，重點輕敲擊盆邊排水口處。

17、通球檢查：對圓形孔洞可做通球試驗，檢驗用球直徑應為孔洞直徑的倍。衛生潔具配件分為鑄鐵、銅鍍銘、塑料制品等，檢驗做到以下兒點：外觀檢查：配件應完整，內外表面光滑，澆口及溢邊應平整，絲扣無斷絲、亂絲，無 溢邊。塑料下水口及返水彎等不得使用再生塑料制品，應保證其圓度、硬度，不得造成滲 漏、脫落等質量問題，必要時應檢查，并有法定單位的產品監督檢驗證明。檢查方法為對 配件進行試裝連接，檢查下水口返水彎等絲扣連接是否能保證圓度和絲扣處的硬度。 3.主要機具(1)機具：套絲機、砂輪機、砂輪鋸、臺鉆、電錘(帶調速)等。(2)工具：套絲扳、管鉗、克絲鉗、活扳手、手鋸、布剪子、手錘、螺絲刀、膠槍、自 制死扳手、叉

18、扳手、鎏子、圓鋰等。(3)其他：水平尺、圓規、線墜、盒尺、毛刷、小線、石筆、紅藍鉛筆。(二)工藝流程安裝準備“衛生潔具及配件檢驗“衛生潔具配件預裝“定位畫線及甩口處理“衛生潔具穩裝“衛生潔具外觀檢查“通水維修“衛生潔具與支架、墻、地縫隙處理“通水試驗(三)操作工藝1.安裝準備交底人接受交底人:注：本交底必須一式二份，生產班組，生產班組棟號工長各一份施工單位:xxxxxx2016年10月13日工程名稱xxxxxx分部分項工程水電工程 工種 交底內容：(1)根據施工圖紙統計出各種衛生潔具所需要加工的支托架數量，根據衛生潔具實樣和 標準圖集畫出各種支架的詳細草圖，然后根據草圖放樣制作支架，加工好的支

19、架樣 品應進行衛生潔具的試裝，沒問題后在鋼板上用樣品支架制作模具成批進行加工。(2)根據衛生潔具配件的實際尺寸加工制作死扳手、叉扳手這些專用工具的制作使用是為了保證銅質件、鍍銘件、塑料件表面不會因安裝過程中出現咬傷、劃痕影響美觀，另外專用工具使用操作方便。 安裝衛生潔具過程中需要使用死扳手的部位：家具盆、臉盆、背箱、浴盆等處的下水口鎖母緊固，柱盆、臉盆、浴盆水嘴安裝時鎖母的緊 固和下水口、十字交叉筋處的固定使用叉扳手。(3)人員安排：根據工藝流程實行流水作業，或分成若干小組按工藝流程順序安裝。這 兩種方法都便于責任到人，便于熟練掌握本項的施工技術。(4)衛生潔具安裝前的搬運應按層或按系統專人負

20、責集中搬運，搬運至該層某個集中 點，搬運的數量能滿足一天的工作量，外包裝集中處理，零散的安裝搬運容易造成 衛生潔具的損壞后找不到責任人。2 .衛生潔具及配件檢驗衛生潔具及配件在進入施工現場雖然已經過進廠檢驗，但是在保管和搬運過程中，也 會造成意外的損傷，所以衛生潔具安裝前應100%s行檢驗，應按設計要求核驗規格、型號和質量符合要求方可使用。3 .衛生潔具配件預裝將衛生潔具清理干凈井對衛生潔具部分配件進行集中預裝。家具盆、臉盆下水口預裝；坐便器排出口預裝；高低水箱配件的預裝；浴盆下水配件的預裝。4 .洗面器的安裝(1)臉盆支架一般使用 DN15鍍鋅鋼管制作，尾端做好燕尾載墻牢固，用鍍鋅螺栓作固

21、定件，固定臉盆不得活動，根據臉盆確定支架長度，按施工圖紙確定數量集中預制。 鍍鋅鋼管埋入墻內不小于 120mm將鍍鋅管加熱30m岳右，至微紅時用榔頭砸扁形 成燕尾，鍍鋅管的前端切割成 30°角，再用砂輪機打磨光(2)滑，無毛刺，用8mm占頭距端頭25mmb開孔，然后用 M6螺母點焊開孔口上，或者 用5mm占頭開孔，再用 M6絲錐攻絲，選用 M6X 1015鍍鋅螺栓固定，前端的彎勾 的勾長根據臉盆孔徑大小及深度而定，彎勾長100mm(3)臉盆支架的安裝。支架的安裝應能滿足臉盆的安裝高度，設計無要求時自地面至器 具上邊緣800mm支架在墻上孔洞位置的確定，臉盆甩口中心垂直于墻面，畫出垂

22、直線，800mm«去臉盆下沿要放支架的距離，自地面量取尺寸畫水平線，平分支架 的寬度，就是支架確定的位置，在墻上劃出孔洞十字線，十字線應大于孔洞以便在 截支架固定時能找到準確位置,在磚墻可采用DN32的鋼管制成花管,用手錘在墻上砸孔，每砸幾下，鋼管轉動方向同時倒摔管中的磚渣，洞深120mnr 150mm混凝土墻可以用電錘開孔或下預埋件?，F在預埋方法很少采用，主要原因與土建配合困 難，位置不好確定，混凝土澆注過程中埋件容易位置偏移，所有的支架孔洞，開孔 以后都應用清水沖洗干凈，然后用細石混凝土填實一半時將鋼管砸進孔洞中，鋼管 應在十字中心，然后用水平尺測量水平和尺量支架間距，然后找平找

23、正填平孔洞， 在填料達到強度后進行臉盆的安裝工作。交底人接受交底人：注：本交底必須一式二份，生產班組，生產班組棟號工長各一份施工技術交底記錄施工單位:xxxxxx2016年10月13日工程名稱xxxxxx分部分項工程水電工程 工種 交底內容(4)支架位置確定的另一種方法為比量法，將臉盆的配件返水彎上好，將返水彎對準下 水日，測量面盆的安裝高度 800mm在盆沿測量水平根據實際尺寸劃孔洞的位置， 這種方法比較準確，瓷磚墻面應在支架預留處二至三塊磚不貼，等支架固定牢固后 在臉盆穩裝前進行套割貼瓷磚。(5)安裝前應對臉盆及配件進行檢驗，主要進行外觀檢查有無損傷，盆是否周正、下水 口的圓度、塑料配件的

24、圓度和硬度等，然后將臉盆清洗干凈。(6)臉盆配件預裝：預裝部分包括冷熱水嘴安裝、下水口的安裝。(7)臉盆水嘴的安裝應注意冷熱水嘴的方向位置，應為左熱右冷，成套的冷熱水嘴一般 都有成品的橡膠墊，如果沒有橡膠墊應自制橡膠墊和在水嘴的根部墊油灰，將橡膠 墊墊好，把水嘴插入臉盆的給水孔眼下面，套上橡膠圈墊，加上鍍鋅眼圈帶上鎖母 用自制的死扳手將鎖母緊至松緊適度。(8)臉盆下水口的安裝：5 . 一般整套配件，下水口只有一個橡膠墊，應自制一個橡膠墊放到臉盆底下，下水口應 選用有溢水孔眼的，如果沒有，換貨或者用直徑10mm占頭，交叉開孔，共鉆4個孔眼, 安裝下水口應注意下水口中的溢水孔眼要對準臉盆排水口內的

25、溢水口眼，將下水口墊 上橡膠墊周圍抹上少量油灰。插人臉盆的排水口孔內，在臉盆底下將墊好油灰的膠墊 套上，加上眼圈帶上根母，再用自制的叉扳手將排水口的十字筋卡住，并且將溢水孔 眼對正，用死扳手將根母擰至松緊適度，然后進行穩裝。6 .柱盆安裝柱盆的安裝方法基本與臉盆安裝相同，支架為陶瓷支柱，臉盆一般采用鍍鋅膨脹螺栓 固定，安裝時將支柱立在排水甩口中心處，將盆放在支柱上，將盆找平找正，將臉盆 的固定孔眼直接畫到墻上，后邊靠近墻面，然后將臉盆和立柱放到安全地點，用調速 電錘鉆孔，注意應先將膨脹螺栓固定在墻上，再預裝臉盆配件：安裝好水嘴，下水口， 返水彎然后將臉盆立柱放到排水甩口中心，把臉盆返水彎插到下

26、水甩口內，同時臉盆 的固定孔眼對準膨脹螺栓，螺栓桿穿入固定孔眼以后，墊橡膠墊加上鍍鋅墊片，帶上 鍍鋅螺母擰緊至松緊適度。用水平尺測量臉盆的水平度，如有偏差可進行微量調節， 合格后進行通水試驗檢查、細部處理。返水彎插人排水口處，如有護口盤應在排水口 密封后，將護盤內加油灰，然后壓緊在排水口處。最后對支柱與臉盆，支柱與地面， 臉盆與墻面的縫隙用玻璃膠或白水泥勾縫抹光。7 .家具盆安裝(1)支架的制作、穩裝：家具盆應使用扁鋼不少于 40X4,拖架扁鋼盆邊部分高度 20 50mm螺栓不小于M8,采用鍍鋅或鍍銘蓋母，支架的具體尺寸應以家具盆的實際樣 品為準。根據施工圖紙確定數量，彎曲部位應局部加熱煨制，

27、所有的開孔一律使用 臺鉆，鉆孔采用M8- 10(鍍鋅膨脹螺栓固定支架的端部應用砂輪打磨成圓形鈍角)，根據家具盆實際樣品畫草圖確定實際尺寸。支架立面320350毫米，水平面的長度根據家具盆寬度尺寸而定，支架的支撐用直徑12毫米圓鋼制作，可以焊接在豎邊上，而另一邊先不焊，根據安裝情況而焊接另一邊，這樣能保證家具盆與支架的 接觸緊密。(2)如遇輕質墻處理辦法：交底人接受交底人:施工單位：xxxxxx2016年10月13日工程名稱xxxxxx分部分項工程水電工程 工種 交底內容：設計交底時應建議設計改變位置。也可建議采用落地框架或改為放入臺面內安裝。如以上條件不成立，制作扁鐵夾板。(3)采用40X4X

28、100扁鐵當夾板，豎向使用鍍鋅長栓焊接到扁鐵上形成丁字，央板作好后應進行防銹處理，防止墻壁上返銹，安裝時用調速電錘低速開孔，扁鐵應嵌入 墻內23mm 丁字夾板螺栓穿過輕質墻安裝支架，如果墻面需貼瓷磚，應先套割瓷 磚，然后上支架，螺栓帶入平光墊后擰緊螺母，將開孔時打碎的墻面等處用水泥砂 漿及時抹平。支架縫隙不牢固處可以用鉛皮墊平。(4)排水管的連接：先將排水口根母松開卸下，放在家具盆排水孔眼內，測量出距排 水預留管口的尺寸。將短管一端套好絲扣，涂油、纏麻。將存水彎擰至外露絲23扣，按量好的尺寸將短管斷好，插入排水管口的一端應做扳邊處理。將排水口圓盤 下加lmm厚的膠墊、抹油灰，插入家具盆排水孔眼

29、，外面再套上膠墊、眼圈，帶上 根母。在排水口的絲扣處抹油、纏麻，用自制扳手擰緊根母至松緊適度。吊直找正。接口處捻灰、環縫要均勻。水嘴安裝：將水嘴絲扣處涂油纏麻，裝在給水管口內， 找平，找正，擰緊。除凈外露麻線。(5)堵鏈安裝：在瓷盆上方 50mm并對準排水口中心處剔成中小10X50mm孔眼，用水 泥漿將螺栓注牢。8 .地漏安裝(1) 地漏安裝應平整，無滲漏，地漏應安裝在地面最低處，其篦子頂面應低于設置 處地面5mm防腐宜采用瀝青漆二遍。(2) 地漏水封深度不得小于 50mm扣碗安裝位置正確，鐵蔗子做防腐，并開啟靈活。9 .坐便器安裝(1)檢查排水管下水口，周圍清理干凈，取下臨時堵頭，檢查管內有

30、無雜物。(2)墻面與排水甩口畫垂直中心線。將坐便器出水口對準預留排水甩口放平找正，在座便器兩側固定螺栓眼孔處畫好印記后，移開坐便器，將印記做十字線(3)在十字線中心剔20mme60mm孔洞將鍍鋅螺栓插入孔洞內用水泥栽牢。固定螺栓不 能少于M6,水泥使用l : 9打口，專用工具打牢，專用工具采用 DN15管制作，螺栓 固定以后將排水口封堵在墻上畫水箱孔位，孔中心距地800mm便器沖洗水箱固定螺栓不小于M10鍍鋅件，一般采用膨脹螺栓 M1Q打小14孔將螺栓先膨脹固定到墻 上，然后掛水箱。如水箱孔位與實際有誤差，最好將背水箱靠到墻上畫孔，要求水 箱出水孔與排水甩口垂直，這樣水箱與坐便連接的沖洗管的角

31、尺彎能達到垂直。(4)水箱及配件安裝。要求節水型。水箱配件的安裝略同于其他配件安裝，但要求內部擺放位置合理。泄水管不能影響漂子使用，漂子不能影響翻板使用。先安裝浮球閥：斜面橡膠墊不得裝反，小頭向下，如果背箱的孔不太圓，可以 少量加點油灰，上根母時不能缺少墊片，方向應使浮球靠邊一側有上下活動的 間隙，活動時不得緊貼水箱壁，根母擰至松緊適度為宜。交底人接受交底人：注：本交底必須一式二份，生產班組，生產班組棟號工長各一份施工技術交底記錄施工單位:xxxxxx2016年10月13日工程名稱xxxxxx分部分項工程水電工程 工種交底內容： 安裝溢水和出水閥：溢水管的方向，距離不能影響浮球上下移動，安裝完

32、試一 下浮球是否影響翻板使用。 將安裝好的背水箱掛到墻上，螺栓加橡膠墊，上鍍鋅平光墊，兩條螺栓同時上 螺母擰至松緊適度，多余的螺栓鋸掉，外露螺栓為直徑的一半，然后每條螺栓 螺母處上黃油。(5)坐便器穩裝要求預埋的螺栓已固定。坐便器排水甩口應高出地面 10mm有利油灰密封。坐便器排水口必須采用油灰密封，油灰的使用應能滿足密封用量，座便器其他底 邊不使用密封油灰，使用白水泥或玻璃膠封邊。坐便器的螺栓應使用鍍鋅螺栓螺母，不得小于6mm橡膠墊應大于平光墊，蓋母應使用鍍絡或鍍鋅件，螺母緊固以后，應馬上抹黃油加以保護，交工前驗收時將 黃油擦去。10 .高水箱、蹲便器安裝高水箱配件安裝基本同低水箱配件安裝，

33、多一套拉線支架安裝，水箱有兩個上水孔， 當一側的拉線支架安裝以后，另一側的上水孔封閉，蹲便器排水口油灰密封后四周 應用白灰膏填實，在蹲便器的進水口應用膠皮碗套正套實，沖洗管一定要水平套正， 最好用鍍鋅成品喉箍緊固，如果用14#銅絲綁，分別綁二至三道，銅絲擰扣要錯位90° ,在進水口處應填干砂以利維修。高水箱塑料沖洗管距地lm處應設單管卡固定牢固。11 .應注意的質量問題(1)排水管道甩口不準：造成衛生潔具安裝位置不準，配件安裝出現問題的主要原因 是：衛生潔具品種繁多，造型各異，價格差別懸殊，所以安裝中心須在定貨的基礎 上，參照產品樣品或實物，確定安裝尺寸?；蛟谠O計交底時提出確定衛生潔具安裝 尺寸，確定排水支管距墻尺寸、衛生潔具的甩口位置。(2)衛生潔具安裝不平整、不牢固：主要原因是支架安裝不牢固、支架和連接件不配 套、支托架加工尺寸有誤差、衛生潔具變形不規整、衛生潔具穩裝后產生的縫隙未 處理，安裝時的定位控制線、水平控制線出現問題，對穩裝后的器具未進行校正而 導致不平整。(3)衛生潔具上、下水連接處漏水：衛生潔具的塑料配件，圓度和硬度不夠而造成絲 扣處滲漏，沖洗管上、下接口密封性差導致滲漏，衛生潔具下水口變形造成使用中
