1、概述傳感器在朝著靈敏、精確、適應性強、小巧和智能化的方向發展。在這一過程中，光纖傳 感器這個傳感器家族的新成員倍受青睞。光纖具有很多優異的性能，例如：具有抗電磁和原子輻射干擾的性能，徑細、質軟、重量輕的機械性能；絕緣、無感應的電 氣性能；耐水、耐高溫、耐腐蝕的化學性能等，它能夠在人達不到的地方（如高溫區），或者對人有害的地區（如核輻射區），起到人的耳目的作用，而且還能超越 人的生理界限，接收人的感官所感受不到的外界信息。特點1因反射體中使用了棱鏡，所以與通用的反射型光控傳感器器相比，其檢測性能更高、更可靠2 與分離式光控傳感器相比，電路連接更簡單容易。3 子母扣嵌入式的設計，安裝更為簡單用途1

2、用于電話、網絡寬帶等數字型號傳輸。2用于自動售貨機、金融終端有關的設備、點鈔機的紙幣、卡、硬幣、存折等的通過情況3用于自動化設備上產品定位、計數、識別。原理光纖傳感器的基本工作原理是將來自光源的光經過光纖送入調制器，使待測參數與進入調制區的光相互作用后，導致光的光學性質（如光的強度、波長、頻率、相位、偏振態等）發生變化，稱為被調制的信號光，再利用被測量對光的傳輸特性施加的影響，完成測量。1.光纖的結構2.光纖的傳光原理3.光纖傳感器工作原理（1）功能型利用光纖本身的某種敏感特性或功能制成（2）傳光型光纖僅僅起傳輸光的作用，它在光纖端面或中間加裝其它敏感元件感受被測量的變化。光纖傳感器的測量原理

3、有兩種。（1）物性型光纖傳感器原理，物性型光纖傳感器是利用光纖對環境變化的敏感性，將輸入物理量變換為調制的光信號。其工作原理基于光纖的光調制效應，即光纖在外界環境因素，如溫度、壓力、電場、磁場等等改變時，其傳光特性，如相位與光強，會發生變化的現象。因 此，如果能測出通過光纖的光相位、光強變化，就可以知道被測物理量的變化。這類傳感器又被稱為敏感元件型或功能型光纖傳感器。激光器的點光源光束擴散為平 行波，經分光器分為兩路，一為基準光路，另一為測量光路。外界參數(溫度、壓力、振動等)引起光纖長度的變化和相位的光相位變化，從而產生不同數量的干涉 條紋，對它的模向移動進行計數，就可測量溫度或壓等。（2）

4、結構型光纖傳感器原理，結構型光纖傳感器是由光檢測元件(敏感元件)與光纖傳輸回路及測量電路所組成的測量系統。其中光纖僅作為光的傳播媒質，所以又稱為傳光型或非功能型光纖傳感器。性能光纖具 有很多優異的性能，例如：具有抗電磁和原子輻射干擾的性能，徑細、質軟、重量輕的機械性能;絕緣、無感應的電氣性能;耐水、耐高溫、耐腐蝕的化學性能等， 它能夠在人達不到的地方，或者對人有害的地區(如核輻射區)，起到人的耳目的作用，而且還能超越人的生理界限，接收人的感官所感受不到的外界信息。特點一、靈敏度較高；二、幾何形狀具有多方面的適應性，可以制成任意形狀的光纖傳感器；三、可以制造傳感各種不同物理信息（聲、磁、溫度、旋

5、轉等）的器件；四、可以用于高壓、電氣噪聲、高溫、腐蝕、或其它的惡劣環境；五、而且具有與光纖遙測技術的內在相容性。光 纖傳感器的優點是與傳統的各類傳感器相比，光纖傳感器用光作為敏感信息的載體，用光纖作為傳遞敏感信息的媒質，具有光纖及光學測量的特點，有一系列獨特的 優點。電絕緣性能好，抗電磁干擾能力強，非侵入性，高靈敏度，容易實現對被測信號的遠距離監控，耐腐蝕，防爆，光路有可撓曲性，便于與計算機聯接。傳感器朝著靈敏、精確、適應性強、小巧和智能化的方向發展，它能夠在人達不到的地方（如高溫區或者對人有害的地區，如核輻射區），起到人的耳目作用，而且還能超越人的生理界限，接收人的感官所感受不到的外界信息。

6、應用絕 緣子污穢、磁、聲、壓力、溫度、加速度、陀螺、位移、液面、轉矩、光聲、電流、光纖傳感器可用于位移、震動、轉動、壓力、彎曲、應變、速度、加速度、電 流、磁場、電壓、濕度、溫度、聲場、流量、濃度、PH值和應變等物理量的測量。光纖傳感器的應用范圍很廣，幾乎涉及國民經濟和國防上所有重要領域和人們的 日常生活，尤其可以安全有效地在惡劣環境中使用，解決了許多行業多年來一直存在的技術難題，具有很大的市場需求。主要表現在以下幾個方面的應用：城市建設中橋梁、大壩、油田等的干涉陀螺儀和光柵壓力傳感器的應用。光纖傳感器可預埋在混凝土、碳纖維增強塑料及各種復合材料中，用于測試應力松弛、施工應力和動荷載應力，從而

7、評估橋梁短期施工階段和長期營運狀態的結構性能。在 電力系統，需要測定溫度、電流等參數，如對高壓變壓器和大型電機的定子、轉子內的溫度檢測等，由于電類傳感器易受電磁場的干擾，無法在這類場合中使用，只 能用光纖傳感器。分布式光纖溫度傳感器是近幾年發展起來的一種用于實時測量空間溫度場分布的高新技術，分布式光纖溫度傳感系統不僅具有普遍光纖傳感器的優 點，還具有對光纖沿線各點的溫度的分布傳感能力，利用這種特點我們可以連續實時測量光纖沿線幾公里內各點溫度，定位精度可達米的量級，測量精度可達1度的 水平，非常適用大范圍交點測溫的應用場合。此外，光纖傳感器還可以應用于鐵路監控、火箭推進系統以及油井檢測等方面。光

8、纖同時具備寬帶、大容量、遠距離傳輸和可實現多參數、分布式、低能耗傳感的顯著優點。光纖傳感可以不斷汲取光纖通信的新技術、新器件，各種光纖傳感器有望在物聯網中得到廣泛應用。案例應用于土木工程領域隨著光纖傳感器技術的發展，在土木工程領域光纖傳感器得到了廣泛的應用，用來測量混凝土結構變形及內部應力，檢測大型結構、橋梁健康狀況等，其中最主要的都是將光纖傳感器作為一種新型的應變傳感器使用。光 纖傳感器可以黏貼在結構物表面用于測量，同時也可以通過預埋實現結構物內部物理量的測量。利用預先埋入的光纖傳感器，可以對混凝土結構內部損傷過程中內部 應變的測量，再根據荷載應變關系曲線斜率，可確定結構內部損傷的形成和擴展

9、方式。通過混凝土實驗表明，光纖測試的載荷應變曲線比應變片測試的線性度 高。應用于檢測技術光纖傳感器在航天（飛機及航天器各部位壓力測量、溫度測量、陀螺等）、航海（聲納等）、石油開采（液面高 度、流量測量、二相流中空隙度的測量）、電力傳輸（高壓輸電網的電流測量、電壓測量）、核工業（放射劑量測量、原子能發電站泄露劑量監測）、醫療（血液流 速測量、血壓及心音測量）、科學研究（地球自轉）等眾多領域都得到了廣泛應用。應用于石油工業在石油測井技術中，可以利用光 纖傳感器實現井下石油流量、溫度、壓力和含水率等物理量的測量。較成熟的應用是采用非本征光纖FP腔傳感器測量井下的壓力和溫度。非本征光纖F-P腔傳 感器

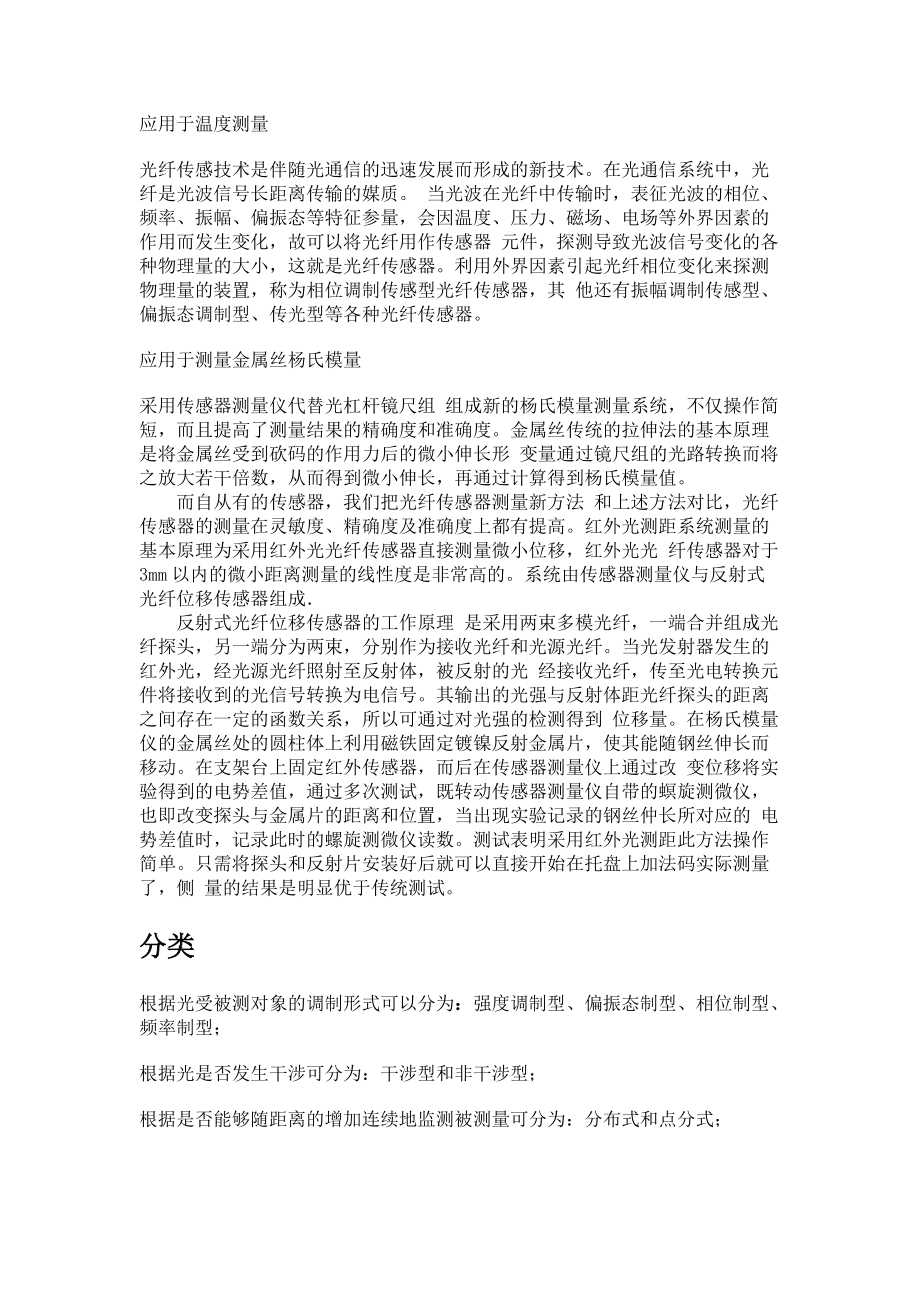

10、利用光的多光束干涉原理，當被測的溫度或者壓力發生變化時干涉條紋改變，光纖FP腔的腔長也隨之發生變化，通過計算腔長的變化實現溫度和壓力的測 量。應用于溫度測量光纖傳感技術是伴隨光通信的迅速發展而形成的新技術。在光通信系統中，光纖是光波信號長距離傳輸?shù)拿劫|(zhì)。 當光波在光纖中傳輸時，表征光波的相位、頻率、振幅、偏振態等特征參量，會因溫度、壓力、磁場、電場等外界因素的作用而發生變化，故可以將光纖用作傳感器 元件，探測導致光波信號變化的各種物理量的大小，這就是光纖傳感器。利用外界因素引起光纖相位變化來探測物理量的裝置，稱為相位調制傳感型光纖傳感器，其 他還有振幅調制傳感型、偏振態調制型、傳光型等各種光纖

11、傳感器。應用于測量金屬絲楊氏模量采用傳感器測量儀代替光杠桿鏡尺組 組成新的楊氏模量測量系統，不僅操作簡短，而且提高了測量結果的精確度和準確度。金屬絲傳統的拉伸法的基本原理是將金屬絲受到砍碼的作用力后的微小伸長形 變量通過鏡尺組的光路轉換而將之放大若干倍數，從而得到微小伸長，再通過計算得到楊氏模量值。而自從有的傳感器，我們把光纖傳感器測量新方法 和上述方法對比，光纖傳感器的測量在靈敏度、精確度及準確度上都有提高。紅外光測距系統測量的基本原理為采用紅外光光纖傳感器直接測量微小位移，紅外光光 纖傳感器對于3mm以內的微小距離測量的線性度是非常高的。系統由傳感器測量儀與反射式光纖位移傳感器組成反射式光

12、纖位移傳感器的工作原理 是采用兩束多模光纖，一端合并組成光纖探頭，另一端分為兩束，分別作為接收光纖和光源光纖。當光發射器發生的紅外光，經光源光纖照射至反射體，被反射的光 經接收光纖，傳至光電轉換元件將接收到的光信號轉換為電信號。其輸出的光強與反射體距光纖探頭的距離之間存在一定的函數關系，所以可通過對光強的檢測得到 位移量。在楊氏模量儀的金屬絲處的圓柱體上利用磁鐵固定鍍鎳反射金屬片，使其能隨鋼絲伸長而移動。在支架臺上固定紅外傳感器，而后在傳感器測量儀上通過改 變位移將實驗得到的電勢差值，通過多次測試，既轉動傳感器測量儀自帶的螟旋測微儀，也即改變探頭與金屬片的距離和位置，當出現實驗記錄的鋼絲仲長所

13、對應的 電勢差值時，記錄此時的螺旋測微儀讀數。測試表明采用紅外光測距此方法操作簡單。只需將探頭和反射片安裝好后就可以直接開始在托盤上加法碼實際測量了，側 量的結果是明顯優于傳統測試。分類根據光受被測對象的調制形式可以分為：強度調制型、偏振態制型、相位制型、頻率制型；根據光是否發生干涉可分為：干涉型和非干涉型；根據是否能夠隨距離的增加連續地監測被測量可分為：分布式和點分式；根據光纖在傳感器中的作用可以分為：一類是功能型（Functional Fiber,縮寫為FF)傳感器，又稱為傳感型傳感器； 另一類是非功能型（Non Functional Fiber縮寫為NFF)，又稱為傳光型傳感器。功能型傳

14、感器功能型傳感器是利用光纖本身的特性把光纖作為敏感元件, 被測量對光纖內傳輸?shù)墓膺M(jìn)行調制, 使傳輸?shù)墓獾膹?qiáng)度、相位、頻率或偏振態等特性發生變化, 再通過對被調制過的信號進行解調, 從而得出被測信號。光纖在其中不僅是導光媒質，而且也是敏感元件，光在光纖內受被測量調制，多采用多模光纖。優點：結構緊湊、靈敏度高。缺點：須用特殊光纖，成本高，典型例子：光纖陀螺、光纖水聽器等非功能型光纖傳感器非功能型光纖傳感器是利用其它敏感元件感受被測量的變化, 光纖僅作為信息的傳輸介質，常采用單模光纖。光纖在其中僅起導光作用，光照在光纖型敏感元件上受被測量調制。優點：光纖即可用于電氣隔離，有用于數據傳輸，且光纖傳輸?shù)?/p>

15、信號不受電磁干擾的影響。實用化的大都是非功能型的光纖傳感器。AnyWay的變頻電壓傳感器、變頻電流傳感器、變頻功率傳感器（一種電壓、電流組合式傳感器）就屬于非功能型的光纖傳感器，在復雜電磁環境下的電量測量中，有其獨到的優勢。光纖傳感器是最近幾年出現的新技術，可以用來測量多種物理量，比如聲場、電場、壓力、溫度、角速度、加速度等，還可以完成現有測量技術難以完成的測量任務。在狹小的空間里，在強電磁干擾和高電壓的環境里，光纖傳感器都顯示出了獨特的能力。光纖傳感器有70多種，大致上分成光纖自身傳感器和利用光纖的傳感器。所謂光纖自身的傳感器，就是光纖自身直接接收外界的被測量。外接的被測量物理量能夠引起測量

16、臂的長度、折射率、直徑的變化，從而使得光纖內傳輸?shù)墓庠谡穹?相位、頻率、偏振等方面發生變化。測量臂傳輸?shù)墓馀c參考臂的參考光互相干涉（比較），使輸出的光的相位(或振幅)發生變化，根據這個變化就可檢測出被測量 的變化。光纖中傳輸?shù)南辔皇芡饨缬绊懙撵`敏度很高，利用干涉技術能夠檢測出10的負4次方弧度的微小相位變化所對應的物理量。利用光纖的繞性和低損耗，能 夠?qū)⒑荛L的光纖盤成直徑很小的光纖圈，以增加利用長度，獲得更高的靈敏度。光纖聲傳感器就是一種利用光纖自身的傳感器。當光纖受到一點很微 小的外力作用時，就會產生微彎曲，而其傳光能力發生很大的變化。聲音是一種機械波，它對光纖的作用就是使光纖受力并產生彎

17、曲，通過彎曲就能夠得到聲音的強 弱。光纖陀螺也是光纖自身傳感器的一種，與激光陀螺相比，光纖陀螺靈敏度高，體積小，成本低，可以用于飛機、艦船、導彈等的高性能慣性導航系統。如圖就是光纖傳感器渦輪流量計的原理。光纖布拉格光柵傳感器光 纖布拉格光柵傳感器（FBS）是一種使用頻率最高，范圍最廣的光纖傳感器，這種傳感器能根據環境溫度以及/或者應變的變化來改變其反射的光波的波長。光纖 布拉格光柵是通過全息干涉法或者相位掩膜法來將一小段光敏感的光纖暴露在一個光強周期分布的光波下面。這樣光纖的光折射率就會根據其被照射的光波強度而永 久改變。這種方法造成的光折射率的周期性變化就叫做光纖布拉格光柵。當一束廣譜的光束

18、被傳播到光纖布拉格光柵的時候，光折射率被改變以后的每一小段光纖就只會反射一種特定波長的光波，這個波長稱為布拉格波長，這種特性就使光纖布拉格光柵只反射一種特定波長的光波，而其它波長的光波都會被傳播。按光纖在光纖傳感器中的作用可分為傳感型和傳光型兩種類型。傳感型光纖傳感器的光纖不僅起傳遞光作用，同時又是光電敏感元件。由于外界環境對光纖自身的影響，待測量的物理量通過光纖作用于傳感器上，使光波導的屬性(光強、相位、偏振態、波長等)被調制。傳感器型光纖傳感器又分為光強調制型、相位調制型、振態調制型和波長調制型等。傳光型光纖傳感器傳 光型光纖傳感器是將經過被測對象所調制的光信號輸入光纖后,通過在輸出端進行

19、光信號處理而進行測量的，這類傳感器帶有另外的感光元件對待測物理量敏感，光 纖僅作為傳光元件，必須附加能夠?qū)饫w所傳遞的光進行調制的敏感元件才能組成傳感元件。光纖傳感器根據其測量范圍還可分為點式光纖傳感器、積分式光纖傳感 器、分布式光纖傳感器三種。其中，分布式光纖傳感器被用來檢測大型結構的應變分布，可以快速無損測量結構的位移、內部或表面應力等重要參數。用于土木工程 中的光纖傳感器類型主要有Math-Zender干涉型光纖傳感器，F(xiàn)abry-pero腔式光纖傳感器，光纖布喇格光柵傳感器等。光纖傳感器的輕巧性、耐用性和長期穩定性，使其能夠方便的應用于建筑鋼結構和混凝土等各種建筑材料的內部應力、應變檢

20、測。實現的建筑結構的健康檢測。光纖傳感器的另外一個大類是利用光纖的 傳感器。其結構大致如下：傳感器位于光纖端部，光纖只是光的傳輸線，將被測量的物理量變換成為光的振幅，相位或者振幅的變化。在這種傳感器系統中，傳統的 傳感器和光纖相結合。光纖的導入使得實現探針化的遙測提供了可能性。這種光纖傳輸?shù)膫鞲衅鬟m用范圍廣，使用簡便，但是精度比第一類傳感器稍低。光纖在傳感器家族中是后起之秀，它憑借著光纖的優異性能而得到廣泛的應用，是在生產實踐中值得注意的一種傳感器。光纖傳感器憑借著其大量的優點已經成為傳感器家族的后起之秀，并且在各種不同的測量中發揮著自己獨到的作用，成為傳感器家族中不可缺少的一員。行業分析光纖

21、傳感器的基本工作原理是將來自光源的光經過光纖送入調制器，使待測參數與進入調制區的光相互作用后，導致光的光學性質（如光的強度、波長、頻率、相位、偏振態等）發生變化，成為被調制的信號光，在經過光纖送入光探測器，經解調后，獲得被測參數。由于在傳統終端市場的應用可能性擴大以及新應用領域的新興機會所推動，2013年全球光纖傳感器市場規模為18.9億美元。預計，到2020年，全球光纖傳感器市場預計達35億美元（約合人民幣217.2億元）。傳統終端市場包括航空航天、國防、石油天然氣開采、基礎設施發展和電信行業。傳統終端市場的發展將繼續推進全球光纖傳感器市場的增長。通信行業從3G到4G網絡的持續過渡、關注智能

22、結構的增長、基礎設施建設的新興增長、石油天然氣領域的發展都為市場增長提供了重要機遇。尤其是在新興市場中，如中國和印度，增長的制造活動、上升的汽車需求、穩定的基礎設施建設活動以及國防支出的增加，都成為全球光纖傳感器行業發展的驅動因素。組成結構光纖傳感器網的三種基本構成光纖傳感器網有三種基本構成，其中一個叫單點式傳感器。一根光纖在這里僅僅起到傳輸?shù)淖饔茫硗庖环N叫多點式傳感器，在這里一根光纖把很多傳感器串起來，這樣很多傳感器可以共用光源實現網絡性監測。再有就是智能光纖傳感器。多 點式光纖傳感器，從外表看就是一節光柵，通過紫外線照射發現有周期性的間隔。當有光纖入射的時候，如果光纖的波長正好等于間隔的

23、兩倍，那么這個光波將會受 到強烈的反射，而如果光纖受到溫度變化或者應變等等，這個反射波長將會發生變化，這種傳感器在一根光纖上可以做很多個，把它連接起來就可以用于各種各樣的 傳感應用。因為光纖是軟的，它可以兩維、三維，所以橫軸是空間的位置，縱軸是測量對象。這樣一個傳感網解決了什么問題呢?它解決了在什么位 置上發生了什么事情，那個事情有多少個強度的問題，也就是提供了兩維的信息。這就是智能光纖傳感器所需要解決的問題，它有非常突出的特點要求，包括體積 小、強度高、穩定性好，可植入材料中。抗電磁干擾、耐環境。光纖傳感器已經成功應用于飛機結構監測。我們看到A-380和波音787，它們 的特點是超過一半數量

24、是碳纖維，比如說碳纖維符合樹脂有幾種缺失，一個是層與層之間的剝離，由于這種材料比較強，所以很難像鋁合金材料那樣實行碳酸檢測， 所以研究人員現在開始研究把光纖傳感器埋到復合材料當中去，由于這種材料一層大概125微米的厚度，所以這種光纖傳感器必須是特別細小的光纖傳感器，大概 直徑在50個微米左右。我們說光纖傳感器網可以成為安全安心社會的神經網。光纖傳感器網可以用語光纖通訊網的診斷技術。光纖傳感器網在安防方面已經有很多的應用，國內有很多企業在這方面開展了卓有成效的工作。發展前景光纖傳感器發展現狀國內市場上，應用最為廣泛的光纖傳感技術當屬布拉格光纖光柵和基于光時域反射的分布式傳感器， 這種技術基本上可

25、以滿足中低端市場的需求。而現在光譜線寬窄至2kHz的單頻光纖激光器及其引申出來的最新一代光傳感技術，這與傳統的光纖傳感有很大的區 別,它可以進行超遠距離的傳輸，精度和敏感度能達到更高的要求，這在高端市場上需求很大，21實際初，該項技術在國內尚處于立項和預研階段。國內市場上光 纖傳感器應用主要在以下四種：光纖陀螺、光纖光柵傳感器、光纖電流傳感器和光纖水聽器。下面對這四種產品分別介紹一下。一、 光纖陀螺。 光纖陀螺按原理可分為干涉型、諧振型和布里淵型，這是三代光纖陀螺的代表。第一代干涉型光纖陀螺，21實際初期，該項技術就已經成熟，適合進行批量生產和 商品化；第二代諧振型光纖陀螺，暫時還處于實驗室研

26、究向?qū)嵱没七M(jìn)的發展階段；第三代布里淵型，它還處于理論研究階段。光纖陀螺結構根據所采用的光學元件 有三種實現方法：小型分立元件系統、全光纖系統和集成光學元件系統。21世紀初期，分立光學元件技術已經基本退出，全光纖系統用在開環低精度、低成本的光 纖陀螺中，集成光學器件陀螺由于其工藝簡單、總體重復性好、成本低，所以在高精度光纖陀螺很受歡迎，是其主要實現方法。二、光纖光柵傳感器。 目前國內外傳感器領域的研究熱點之一光纖布拉格光柵傳感器。傳統光纖傳感器基本上可分為兩種類型：光強型和干涉型。光強型傳感器的缺點在于光源不穩定，而 且光纖損耗和探測器容易老化；干涉型傳感器由于要求兩路干涉光的光強同等，所以

27、需要固定參考點而導致應用不方便。21世紀初期開發的以光纖布拉格光柵為主的光纖光柵傳感器可以避免出現上面兩種情況，其傳感信號為波長調制、復用能力 強。在建筑健康檢測、沖擊檢測、形狀控制和振動阻尼檢測等應用中，光纖光柵傳感器是最理想的靈敏元件。光纖光柵傳感器在地球動力學、航天器、電力工業和化 學傳感中有廣泛的應用。三、光纖電流傳感器。電力工業的迅猛發展帶動電力傳輸系 統容量不斷增加，運行電壓等級也越來越高，電流也越來越大，這樣測量起來就非常困難，這就顯現出光纖電流傳感器的優點了。在電力系統中，傳統的用來測量電 流的傳感器是以電磁感應為基礎，這就存在以下缺點：它容易爆炸以至引起災難性事故；大故障電流會造成鐵芯磁飽和；鐵芯發生共振效應；頻率響應慢；測量精度 低；信號易受干擾；體積重量大、價格昂貴等等，已經很難滿足新一代數字電力網的發展需要。這個時候光纖電流傳感器應運而生。四、光纖水聽 器。 光纖水聽器主要用來測量水下聲信號，它通過高靈敏度的光纖相干檢測，將水聲信號轉換為光信號，并通過光纖傳至信號處理系統進行識別。與傳統水聽器相比，光 纖水聽器具有靈敏度高、響應帶寬寬、不受電磁干擾等特點，廣泛用于軍事和石油勘探、環境檢測等領域，具有很大的發展?jié)摿Α９饫w水聽器按原理可分為干涉型、 強度型、光柵型等。
