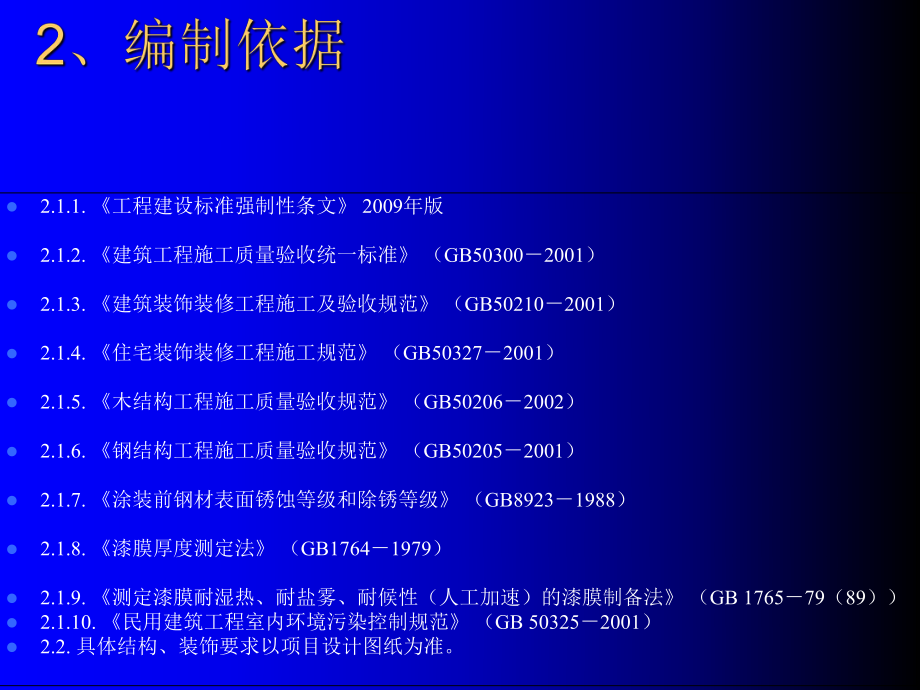

1、l為有效提高上海竹勝園地產有限公司開發建設普通住宅項目產品品質,作為工程招投標（合同附件）、現場施工指導及管理的技術文件，也可供設計人員進行鋼質欄桿深化設計時參考。l2.1.1. 工程建設標準強制性條文 2009年版l2.1.2. 建筑工程施工質量驗收統一標準 （GB503002001）l2.1.3. 建筑裝飾裝修工程施工及驗收規范 （GB502102001）l2.1.4. 住宅裝飾裝修工程施工規范 （GB503272001）l2.1.5. 木結構工程施工質量驗收規范 （GB502062002）l2.1.6. 鋼結構工程施工質量驗收規范 （GB502052001）l2.1.7. 涂裝前鋼材表面

2、銹蝕等級和除銹等級 （GB89231988）l2.1.8. 漆膜厚度測定法 （GB17641979）l2.1.9. 測定漆膜耐濕熱、耐鹽霧、耐候性（人工加速）的漆膜制備法 （GB 176579（89）l2.1.10. 民用建筑工程室內環境污染控制規范 （GB 503252001）l2.2. 具體結構、裝飾要求以項目設計圖紙為準。l3.1. 陽（露）臺、室外樓梯、花槽及女兒墻頂、空調機位的鋼質欄桿，各類桿件的規格、連接方式等應通過結構計算確定；l3.2. 主要受力桿件之間采用插銷、錨栓、鉚釘等形式連接的鋼質欄桿，還應通過“型式檢驗”確認其安全性；l3.3. 主要l受力桿件之間采用焊接連接的鋼質欄

3、桿，應根據設計要求對各部位焊縫進行合格性檢查驗收，重點部位應進行“焊縫探傷”檢查。4.1. 鋼材4.1.1. 欄桿鋼材采用Q235A材質。4.1.2. 對于與主體結構連接的欄桿結構受力構件，鋼材的力學性能、截面尺寸偏差、表面外觀質量應符合現行國家鋼材產品標準規定，鋼材設計抗拉、抗壓、抗彎強度不小于215N/mm2，設計抗剪強度不小于125 N/mm2。進場鋼材必須提供質量合格證明文件及檢驗報告并進行現場見證抽樣檢驗。4.1.3. 欄桿結構各構件，鋼材規格尺寸（詳見單體設計）偏差不得超過其公稱尺寸的8%，截面不允許有明顯凹陷、扭曲、變形、裂紋；鋼材表面有銹蝕、麻點或劃痕等缺陷時，其深度不得大于該

4、鋼材公稱尺寸（寬度、直徑）的2% 。4.1.4. 鋼材表面的銹蝕等級應符合現行國家標準GB8923涂裝前鋼材表面腐蝕等級和除繡等級規定的C級及C級以上。4.1.5. 鋼材端邊或斷口處不應有分層、夾渣。4、材料及配品、配件要求4.2. 油漆4.2.1. 所有室外欄桿的金屬構件表面應進行熱浸鍍鋅處理（“整體鍍鋅”效果最好）。4.2.2. 鍍鋅層底漆：選用與鍍鋅層粘結力強的鋅基類或環氧類底漆。推薦采用“海虹老人牌”環氧1555250890（紅褐色，固含量41%）。4.2.3. 非鍍鋅層底漆：選用環氧類底漆（防銹漆）。推薦采用“海虹老人牌”環氧底漆 4515012170（灰色，固含量85%）。4.2.

5、4. 中間漆：起到進一步保護鍍鋅層、保護底漆，提高桿件表面光滑度作用。推薦采用“海虹老人牌”環氧厚漿漆45200-11480（灰色，固含量59%）。4.2.5. 面漆：起到保護底漆及中間漆，表現面層質感作用。推薦采用“海虹老人牌”聚氨酯亞光面漆 552C0（固含量51%，顏色以設計師指定為準）。4.2.6. 上述推薦采用“海虹老人牌”油漆，實際工程具體使用油漆的品牌、型號及技術參數要求應在招投標及合同文件內明確，必須保證使用的油漆產品與“鍍鋅”基層有良好的附著力，不起皮、耐久性符合國家相應產品的規范要求。4.3. 連接件4.3.1. 如采用組裝式欄桿，用于拼接的連接螺栓、插銷、鉚釘等的材質必須

6、為不銹鋼，外露不銹鋼螺栓應帶圓形蓋帽，樣式參照下圖：不銹鋼螺栓蓋帽樣式4.3.2. 如有木扶手應用不銹鋼沉頭螺絲固定。4.3.3. 如有膨脹螺栓應采用M10不銹鋼膨脹螺栓，樣式見下圖。長度按錨固位置選擇確定，不銹鋼膨脹螺栓入混凝土結構層深度應大于5cm（不含砂漿層厚度和外墻面磚厚度），每連接點應不少于2個螺栓。4.4. 焊條應使用國標E43焊條。4.5. 扶手欄桿木扶手應為防腐木（推薦選用防腐芬蘭木扶手，如選用其他檔次產品應在招投標文件中明確），并在投標時需提供樣品、檢測報告和質量保證書確認，防腐年限應在10年以上。5、設計、制作、安裝及施工要求5.1. 設計要求5.1.1. 建筑設計要求：欄

7、桿形式、凈高、連接位置、固定方式等具體要求應在設計圖中明確。按規范要求，低層、多層住宅的陽臺欄桿扶手頂部離地面完成面（可踩踏面）高度不應小于1.05m，小高層、高層住宅的陽臺欄桿扶手頂部離地面完成面（可踩踏面）高度不應小于1.10m。樓梯間欄桿扶手頂部離地面完成面（可踩踏面）高度不應小于1.10m，且豎向桿件間的距離不應大于110mm（封閉陽臺欄桿也應滿足規定要求）。如欄桿總高度包含結構反梁高度的，則在結構反梁上的安裝點應盡量靠近戶內一側，避免反梁成為可踩踏面。5.1.2. 結構設計要求：所有欄桿需委托專門單位專業人員進行深化設計，對陽臺、樓梯、護窗欄桿的抗水平沖擊力等進行結構安全性計算，陽臺

8、、樓梯欄桿的扶手頂部至少應能承受每米1kN的水平荷載。5.1.3. 深化設計圖應包括欄桿的平、立、剖面圖及安裝節點大樣圖、安裝施工圖及相關設計說明、工藝說明等（對于土建施工未設置預埋件的，深化設計圖中還應明確后置埋件的具體要求），經竹勝園地產公司設計管理部門項目設計負責人審核確認，并經建筑設計單位會簽（蓋業務章）后進行招標并作為欄桿工程的正式施工圖。施工單位進場前，必須發放給項目工程部、監理部各一套，以利進行施工過程檢查控制。5.2. 工序要求5.2. 工序要求5.2.1. 欄桿制作與安裝的工序如下：工廠備料現場測量校核工廠開料及制作現場放線、預埋件施工（預埋件預埋由總包完成、后置埋件由欄桿單

9、位完成）工廠金屬基層防銹處理工廠底、中、面漆噴涂工廠包裝后運輸到現場進場檢驗欄桿安裝驗收。5.2.2. 所有欄桿成品或單元式成品應全部在工廠制作及完成噴漆，現場僅進行成品安裝或單元式大件拼裝。5.2.3. 現場應采用預埋件形式安裝欄桿成品。5.3. 金屬表面油漆及防銹要求5.3.1 室外鋼質欄桿（包括陽臺欄桿、花槽欄桿、女兒墻頂欄桿）表面防銹做法按以下方案進行：酸洗除銹、除油構件表面熱鍍鋅處理，厚度均勻且60m；刷涂環氧鋅基底漆一層（1555250890，干漆膜厚度20m）；噴涂環氧中間漆一層（45200-11480，干漆膜厚度80m）；噴涂聚氨酯啞光面漆二層（552C0，干漆膜厚度70m）；

10、完成后干漆膜總厚度須170m詳細的油漆施工方案參見附件：5.3.2 室內欄桿（適用于室內樓梯間等非陽光直射部分的鋼質欄桿）金屬構件表面噴砂或拋丸除銹達國標Sa2.5級，表面無可見的油脂、污垢、氧化皮、鐵銹等附著物；噴（刷）涂環氧底漆一層（4515012170，干漆膜厚度120m）；噴涂聚氨酯啞光面漆兩層（552C0，干漆膜厚度60m）；完成后干漆膜總厚度須180m詳細的油漆施工方案參見附件：5.4. 桿件焊接所有桿件焊接須在工廠完成，焊接部位應打磨光潔，焊縫質量應符合國家相應標準或規范；欄桿彎曲處必須柔和無棱角；欄桿各水平、豎直構件之間相對尺寸必須符合設計要求。5.5. 進場及進場驗收承包商項

11、目負責人及工程技術管理人員應至少在正式施工前7天進場查看施工條件，并與總包單位做施工工藝協商及施工準備；材料進場后應集中堆放于指定位置。欄桿成品或半成品進場時應包裝保護完好，分批進場的，每批至少按1%比例且不少于3件進行進場成品拆除外包裝抽檢。檢查內容包含欄桿高度、扶手材料、配件材料、制作工藝、表面油漆質量、數量、型材規格尺寸等是否符合設計及規范要求，發現不合格的應立即退場整改。抽檢后承包商負責恢復成品外包裝，此部分費用已包含在合同總價中。5.6. 預埋件制作與施工室外鋼質欄桿（包括陽臺欄桿、花槽欄桿、女兒墻頂欄桿）預埋件按以下方案進行：采用6mm厚鋼板制作（具體形式及規格按設計圖紙要求）。欄

12、桿與建筑物連接處的預埋件（底部（側面）預埋在結構或砌體中）由總包單位在結構施工時埋設，與預埋件連接的固定（構）件由欄桿工程承包商負責，欄桿工程承包商應委派專人進行設計交底并現場協助配合總包單位做好預埋工作。預埋件與欄桿主體可采用現場焊接的形式（焊點應能被結構表面抹灰層所覆蓋）。預埋件表面應平整無翹曲，周邊整齊。欄桿側面連接點應與結構鋼筋牢固焊接。如側面為磚墻的應考慮砌筑時預埋埋件（不允許用膨脹螺釘與磚墻連接）。欄桿與埋件連接兩面均應滿焊，并要求焊縫端部封口，焊縫高度滿足設計及規范要求。焊接處無夾渣、焊瘤、虛焊等現象。若焊縫不能被土建抹灰層所覆蓋，則焊縫需要打磨光滑，采用人工打磨除銹、除油并對桿

13、件進行處理（噴涂環氧富鋅底漆一層（干漆膜厚度40m），噴涂聚氨脂啞光面漆兩層（干漆膜厚度80m），完成后干漆膜總厚度須120m）預埋件應按照規范要求做好防銹和防腐工作。預埋件的上口與混凝土結構面基本保持平齊；預埋件中心線位置的允許偏差為10mm（用鋼尺檢查）。樓層之間預埋鋼板出平面的偏差為15mm，全高范圍內出平面偏差為25mm。如預埋件出現偏差超過以上標準，欄桿工程承包商負責采取糾偏措施（不另外增加有關費用）。對于采用后置埋件的，還應按照設計及規范要求進行相關檢測。5.7. 成品或半成品安裝5.7.1 除成品與預埋件連接可采用焊接外，其他鋼質成品或半成品在現場僅采用螺栓連接方式（如表面漆有破

14、壞應及時修補）。5.7.2 如有木扶手需后安裝，則應采用沉頭螺絲。注意扶手不能松動、翹曲，其高度、角度、構造應符合設計要求。轉角弧度正確，與相鄰扶手連接通順，接頭嚴密平整，表面光滑、整潔、美觀。5.8. 樣品在投標報價時，投標單位需提交一份帶剖面的成品樣板交竹勝園地產商務部封存，中標單位的樣板（如招標過程出現設計調整，應按調整后的設計重新制作樣板）需送至項目現場“材料樣板庫”封存，作為日后所有貨品進場驗收時的外觀與質量標準。5.9. 成品驗收欄桿安裝凈高度應符合設計及規范要求（現場進行量尺核查）。欄桿表面防腐防銹處理、材料型號、尺寸、花紋等應符合設計要求。材料表面平整、桿件無彎曲現象，所有的焊縫應打磨平整、無焊渣殘留、無毛刺（核對已封存樣板，對扶手、桿件、配件等進行外觀檢查）。安裝好的欄桿應無松動、搖晃現象（對安裝牢固程度的進行檢查）。面漆噴涂厚度均勻，無淋掛、起皺或起色，噴漆色澤均勻，成品表面干凈，無砂漿、油污污染（與樣板核對一致）。欄桿安裝允許偏差如下表：項 次項 目允許偏差（mm）1垂直度32豎向桿件的間距3（且110）3欄桿直線度44欄桿高度36、成品保護6.1. 欄桿成品或半成品在工廠制作完成后應采取合適的包裝保護措施（可采用牛皮紙、瓦楞紙等防碰撞的包裝材料嚴密包裹，其外覆蓋塑料膜或纏繞膠帶紙用于防水并使其牢固，露出與建筑物連接部分的桿件端
