1、課程名稱：可編程控制器(PLC)設計題目：醫院病床呼叫系統的PLC控制電氣工程系電子設計自動化2009級指導教師:西南交通大學峨眉校區課程設計任務書專業電設計自動化開題日期：2012年4月1日完成日期：2012年5月10日題目醫院病床呼叫系統的PLC控制、設計的目的1通過本次課程設計能熟練使用PLC語言實現電氣控制。2掌握PLC控制指令的使用及編程。3掌握PLC的驗證方法和糾錯。、設計的內容及要求假設某住院病房的3個病房，每個房間有2張病床，每張病床配有一個呼叫按鈕。護士站安裝蜂鳴報警器和呼叫指示燈，每個呼叫指示燈對應一個病床的呼叫按鈕。1 .當某個病床發出救助信號（按下呼叫按鈕）后，護士站的

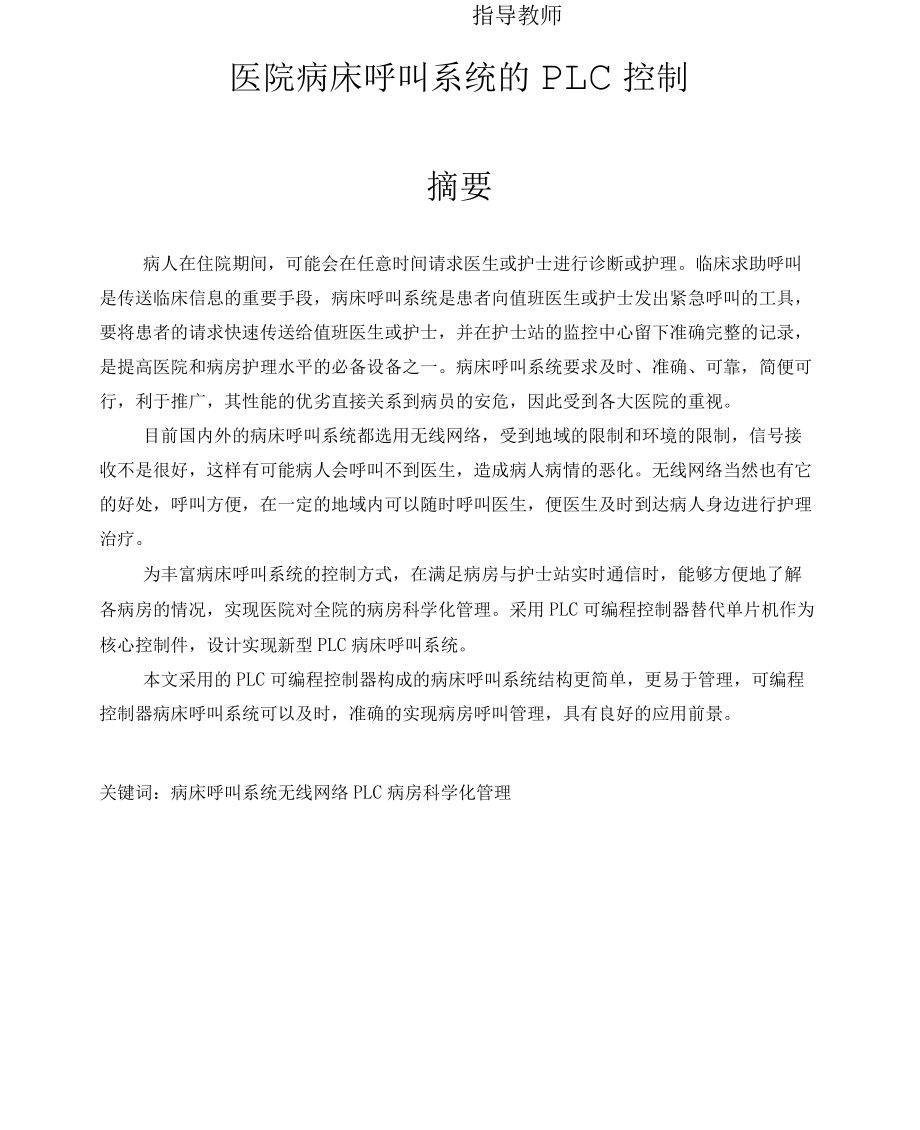

2、蜂鳴報警器發出短促音，與呼叫信號對應的指示燈閃爍。2 .當醫護人員聽到呼叫后，可按下呼叫響應對應叫指SBn按鈕，蜂鳴報警器停止工作，呼示燈在20s后停止顯示。3 .如果同時或者在一段時間內有多個呼叫信號，護士站的蜂鳴報警器仍發出短促音，與這些呼叫信號對應的那些指示燈均閃爍，醫護人員按下呼叫響應按鈕后，蜂鳴報警器停止工作，呼叫指示燈在20s后停止顯示。三、指導教師評語四、成績指導教師醫院病床呼叫系統的PLC控制摘要病人在住院期間，可能會在任意時間請求醫生或護士進行診斷或護理。臨床求助呼叫是傳送臨床信息的重要手段，病床呼叫系統是患者向值班醫生或護士發出緊急呼叫的工具，要將患者的請求快速傳送給值班醫

3、生或護士，并在護士站的監控中心留下準確完整的記錄，是提高醫院和病房護理水平的必備設備之一。病床呼叫系統要求及時、準確、可靠，簡便可行，利于推廣，其性能的優劣直接關系到病員的安危，因此受到各大醫院的重視。目前國內外的病床呼叫系統都選用無線網絡，受到地域的限制和環境的限制，信號接收不是很好，這樣有可能病人會呼叫不到醫生，造成病人病情的惡化。無線網絡當然也有它的好處，呼叫方便，在一定的地域內可以隨時呼叫醫生，便醫生及時到達病人身邊進行護理治療。為豐富病床呼叫系統的控制方式，在滿足病房與護士站實時通信時，能夠方便地了解各病房的情況，實現醫院對全院的病房科學化管理。采用PLC可編程控制器替代單片機作為核

4、心控制件，設計實現新型PLC病床呼叫系統。本文采用的PLC可編程控制器構成的病床呼叫系統結構更簡單，更易于管理，可編程控制器病床呼叫系統可以及時，準確的實現病房呼叫管理，具有良好的應用前景。關鍵詞：病床呼叫系統無線網絡PLC病房科學化管理一：設計背景隨著社會的進步和發展，醫療水平的不斷提高，現代醫院護理需要簡易及時地獲知并處理病人的突發病況，實現患者在住院的任意時間可請求醫生或護士進行診斷或護理。基于PLC設計的醫院病床呼叫系統是患者向值班醫生或護士發出緊急呼叫的工具，能及時、準確、可靠地實現病房呼叫管理，避免了人工呼叫的不便與效果差等缺點，它是現代醫院提高醫院和病室護理水平必不可少的設備。有

5、了病床呼叫控制系統，醫院的護理工作變得更加方便全面，不用再為值班醫生和護士未能及時發現突發病況而煩惱。基于可編程控制器PLC設計的病床呼叫系統可以及時、準確、可靠地實現病房呼叫管理,具有良好的應用前景。二：設計目的L通過本次課程設計能熟練使用PLC語言實現電氣控制。2 .掌握PLC控制指令的使用及編程3 .掌握PLC的驗證方法和糾錯:問題提出及假設假設某住院病房的3個病房，每個房間有2張病床，每張病床配有一個呼叫按鈕。護士站安裝蜂鳴報警器和呼叫指示燈，每個呼叫指示燈對應一個病床的呼叫按鈕。L當某個病床發出救助信號（按下呼叫按鈕）后，護士站的蜂鳴報警器發出短促音，與呼叫信號對應的指示燈閃爍。2當

6、醫護人員聽到呼叫后，可按下呼叫響應對應SBn按鈕，蜂鳴報警器停止工作，呼叫指示燈在20s后停止顯示。3如果同時或者在一段時間內有多個呼叫信號，護士站的蜂鳴報警器仍發出短促音，與這些呼叫信號對應的那些指示燈均閃爍，醫護人員按下呼叫響應按鈕后，蜂鳴報警器停止工作，呼叫指示燈在20s后停止顯示。四：病床呼叫控制系統元件及I/O通道分配1.元件狀態按鈕及符號端子號含義SB000000一號病房一號床的置位按鈕SB100001一號病房一號床的復位按鈕SB200002一號病房二號床的置位按鈕SB300003一號病房二號床的復位按鈕SB4 SB5sb6SB7SB8 SB9 SB10 SB11 SB12 SB1

7、3 SB14 SB15 SB16 SB17HLO HL1HL2HL3HL4HL5HL6HL7HL8HL9HL1O HL11 HL12 HL13 HL14 HL150000400005000060000700008000090001000011000120001300014000150001600017010000100101002010030100401005010060100701008010090101001011010120101301014010152. PLC的I/O接線圖醫護室一號病房一號床的復位按鈕醫護室一號病房二號床的復位按鈕二號病房號床的置位按鈕一一號床的復位按鈕一二號病房二

8、號床的置位按鈕二號病房二號床的復位按鈕醫護室二號病房一號床的復位按鈕醫護室二號病房二號床的復位按鈕一三號病房號床的置位按鈕一一號床的復位按鈕三號病房二號床的置位按鈕一三號病房二號床的復位按鈕醫護室三號病房一號床的復位按鈕醫護室三號病房二號床的復位按鈕一號病房一號床的指示燈一號病房二號床的指示燈一一號病房的指示燈一醫護室一號病房一號床的指示燈醫護室一號病房二號床的指示燈二號病房一號床的指示燈二號病房二號床的指示燈二號病房的指示燈醫護室二號病房一號床的指示燈醫護室二號病房二號床的指示燈三號病房一號床的指示燈三號病房二號床的指示燈三號病房的指示燈醫護室三號病房一號床的指示燈醫護室三號病房二號床的指示

9、燈蜂鳴報警器SBOhll*SEI0000O1OOOO 000010100201012HL1324V220VCOM五：設計思路、梯形圖的程序設計1 .設計思路當一號病房一號床位需要幫助時，他可以按下按鈕即00000,他所在床位的繼電器線圈就會得電，它的常開觸點就會閉合，即01000閉合，而且TIM000開始計時，同時醫護室一號病房的燈就會亮，即01002得電，蜂鳴報警器也會報警，即01015得電，同時醫護室所對應的病床的燈也在閃爍，即01003得電。當醫護人員接到信號，他們可以按下復位按鈕即00004,使信號停止呼叫。然后燈滅，蜂鳴器也停止報警。二號、三號病房工作原理同上。當同時有多個人在呼叫時

10、，醫護人員如果來不及按復位按鈕，則等會延時20S,20s后自動熄滅。2 .梯形圖的程序設計oooo0C01*icmHH答一等勵一號氐riH_ODDffJ0230002+ICC110QQ1001UUjy*IIWCCCID01病尺二號床0TIMOOt<0020rrwooifer號病空MW示loxrTirtciM1000OOM-H把二WIRSTiKDDHK-203n1001r：noo6riHOQlK護宴一病斥二號床的f揭燈ICUrrm一4八一WU6IIIDE冷orar0二號y狒1號天DD2COBHH0C6Hh10C541035HH100S4imsOOCS+icceIDIOdkTfiwn?73M

11、033十TIM003020二號jS5Wt<I。<>rrncos0010Hi03(1+D01J*:31«532nitccGTIMX6+醫護二號一兮隔肪?燈1006Qr氐護s二用二三號病；If才EflfWfTW1891010IIMC01«020六：本次設計指令語句表1LD000020R1000'3ANDNOT00011OUT10005TIM000#00206LD00027OR10018ANDNOT00039OUT100110TIM001#002011LD100012OR100113LDNOTTIMOOO14ANDNOTTIM00115ORNOTTIM0

12、0616ANDLD17OUT100218LD100019ANDNOT000420LDNOTTIMOOO21ORNOTTIM00622ANDLD23OUT100424LD000625OR100526ANDNOT000727OUT100528TIM002#002029LD000830OR100631ANDNOT000932OUT100633TIM003#002034LD100535OR100636LDNOTTIM00237ANDNOTTIM00338ORNOTTIM00639ANDLD40OUT100741LD100542ANDNOT001043LDNOTTIM00244ORNOTTIM00645

13、ANDLD46OUT100847LD100648ANDNOT001149LDNOTTIM00350ORNOTTIM00651ANDLD52OUT100953LD001254OR101055ANDNOT001356OUT101057TIM004#002058LD001459OR101160ANDNOT001561OUT101162TIM005#002063LD101064OR101165LDNOTTIM00466ANDNOTTIM00567ORNOTTIM00668OUT101269LD101070ANDNOT001671LDNOTTIM00472ORNOTTIM00673ANDLA74OUT1

14、01375LD101176ANDNOT001777LDNOTTIM00578ORNOTTIM00679ANDLD80OUT101481LD100082OR100183OR100584OR100685OR101086OR101187ANDNOTTIM00688OUT101589TIM006#0200七：設計評估與總結本系統主要以PLC為核心，經實驗驗證，表面呼叫及時、準確、可靠、可以滿足醫院的病房管理和護理要求，同時充實了病床呼叫系統的控制方式。利用可編程控制器控制，具有接線簡單、編程直觀、擴展容易等特點。當建筑物的層樓增加時，硬件接線上只需增加樓層，病房相應的輸入信號。原來的接線不需改變，軟件上只需增加相應樓層，房間，床位的功能，要改動的地方也較少。總的來說，這次關于病床呼叫系統的課程設計整個過程自己收獲較大。通過本次課程設計，首先我不僅復習、鞏固和驗證了自己所學的PLC相關理論知識，而且也初步培養了自己在PLC相關課程設計的基本操作技能與設計能力以及將課堂上所學的理論知識運用于實踐中；其次設計過程中所遇到的問題，讓自己清楚認識到前
