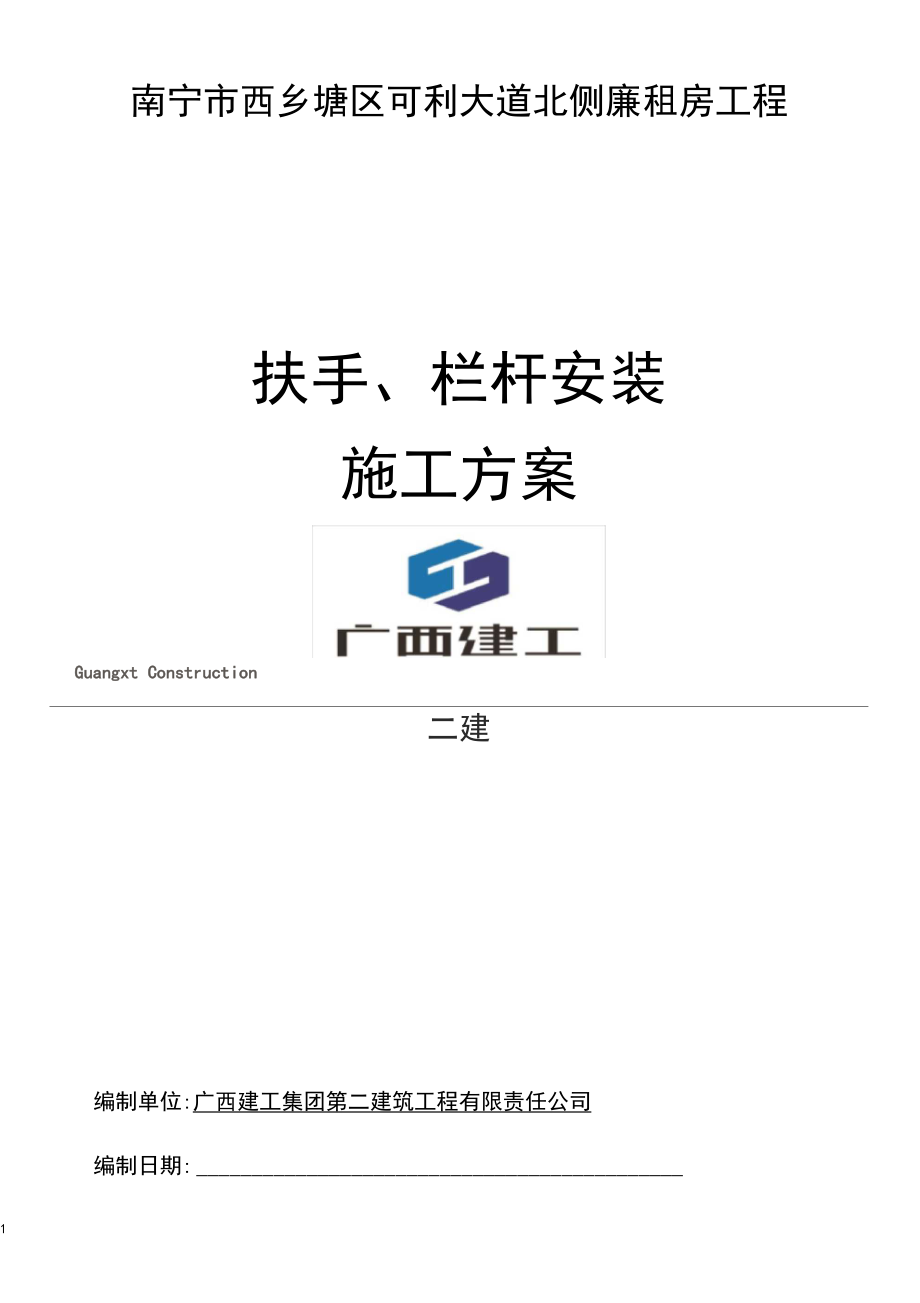

1、南寧市西鄉塘區可利大道北側廉租房工程扶手、欄桿安裝施工方案Guangxt Construction二建編制單位:廣西建工集團第二建筑工程有限責任公司編制日期:目 錄1 .編制依據 32 .工程概況 3三、施工部署 3四、各分部分項工程施工工藝 4（一）、不銹鋼樓梯扶手施工方法 41 、施工準備 42 、施工工藝 43 、質量標準 54 、施工注意事項 55 、成品保護6（二）、陽臺鐵藝欄桿施工方法 61 、施工準備 62 、鐵藝欄桿制作工藝 63 、現場鐵藝欄桿安裝工藝 74 、質量標準 75 、施工注意事項 86 、成品保護 9（三）、飄窗不銹鋼護欄施工方法 91 、施工準備 92 、施工工

2、藝 93 、質量標準 104 、施工注意事項 105 、成品保護 11五、安全、環保、文明施工 11一、編制依據(1)、住宅設計規范GB50096-2011(2)、住宅建筑規范GB50368-2005(3)、中南地區工程建設標準設計建筑圖集11ZJ401(4)、中南地區工程建設標準設計建筑圖集11ZJ411(5)、建筑裝飾裝修工程質量驗收規范GB50210-2001(6)、施工組織設計(7)、本施工圖紙與設計變更。二、工程概況工程名稱：南寧市西鄉塘區可利大道北側廉租房工程地點：南寧市西鄉塘區可利大道北側建設單位：南寧市盛都城市開發有限責任公司監理單位：廣西華藍工程咨詢管理有限公司設計單位：上海

3、市政工程設計研究總院(集團)有限公司勘察單位：南寧市勘察測繪地理信息院施工單位：廣西建工集團第二建筑工程有限責任公司建設規模：建筑總面積149095.6 nf,8#15#住宅為框剪結構，地上21層(8#、9#樓)、23層(10據)、27層(11# 至15#樓)，幼兒園為三層框架結構。三、施工部署1 、技術準備：施工前應熟悉施工圖紙，依據施工技術交底和安全交底，做好施工準備。2、材料要求(1)、規格：材料其品種、規格、材質、式樣等應符合設計要求，且應有出廠證明。(2)、膨脹螺栓、自鉆螺絲、焊接材料、方鋼等材料其材質、規格、圖式應符合設計要求，且應有出廠證明。3、施工順序13#樓-12據 11#樓

4、-15據 14峨一幼兒園10據 -9艘 f8#樓依次施工4、勞動力準備1）、根據工程規模，結構特點和復雜程度，遵循合理分工與密切協作的原則，組 織高效率的施工組織班子。2）、做好職工入場教育工作，按照開工日期和勞動力需要量計劃，分別組織多工 種工人分批進場，安排好職工生活，并進行安全、防火、文明施工和遵紀守法教育， 使職工嚴格遵守上級頒發的各項規章制度。3）、對特殊工種進行上崗前的培訓，無上崗證者嚴禁進入現場施工。四、各分部分項工程施工工藝（一）、不銹鋼樓梯扶手施工方法1、施工準備1）、主要機具：切割機、手提電鉆、電焊機、拋光機。2）、材料要求：8#、9#、10#商業部分樓梯扶手采用不銹鋼管扶

5、手C 80*3、不銹 鋼管立柱C 50*3、C 20*1,立柱間距為110mm住宅部分樓梯扶手采用不銹鋼管扶手C 60*3,不銹鋼管立柱C 50*3、C20*1,幼兒園樓梯除設成人扶手外，在靠墻一側設幼 兒扶手，其高度不大于 600mm婁梯欄桿垂直線飾間的凈距不大于 110 mm以上所用材 料按設計要求選用，必須有質量證明書。4）、作業條件、熟悉圖紙，做不銹鋼扶手施工工藝技術交底。、施工前應檢查電焊工合格證有效期限，應證明焊工所能承擔的焊接工作。、現場供電應符合焊接用電要求。、施工環境已能滿足不銹鋼扶手施工的須要。（5）、樓梯間墻面、樓梯踏步、室外通道等全部完成。2、施工工藝：安裝預埋件4軻4

6、磷裝立柱-扶隹與立柱連接F甯拋光。1） .安裝預埋件：欄桿預埋件的安裝采用焊接做法，將螺栓與鋼樓梯焊死。2） .放線：由于上述埋件施工，有可能產生誤差，因此，在立柱安裝之前，應放 線，以確定埋板結位置與焊接立桿的準確性，如有偏差，及時修正。應保證不銹鋼立 柱全部座落在鋼板上，并且四周能夠焊接。3） .安裝立柱：焊接立柱時，要雙人配合，一個扶住鋼管，在焊接時不能晃動，另一人施焊，要四周施焊，并符合焊接規范。4） .扶手與立住連接：立柱在安裝前，通過拉長線放線，根據場地的角度及所用 扶手的圓度，加工出凹梢。然后把扶手放入立柱凹梢中順次點焊安裝，相鄰扶手安裝 對接準確，接縫嚴密。相鄰鋼管對接好后，將

7、接縫用不銹鋼焊條進行焊接。焊接前， 將沿焊縫每邊30-50項范圍內的油污、銹斑等消除。5） .打磨拋光：全部焊接好后，用手提砂輪機將焊接縫打平砂光，不顯焊縫。拋 光時用絨布砂輪，同時采用拋光膏。3、質量標準1）、保證項目：符合建筑裝修標準中樓梯扶手安裝要求2）、扶手尺寸應符合設計要求。3）、樓梯扶手安裝必須牢固，無松動現象。2、基本項目：1）、制作：規格尺寸正確，表面光滑，線條順直，曲線面弧順，楞角方正，無依 槎、刨痕、錘印等缺陷。2）、安裝：位置正確、整齊，接縫嚴密、坡度一致，粘結牢固、通順，出墻尺寸 一致。3）、 允許偏差項目，見表13-1。樓梯扶手安裝允許偏差表13-1項次項目允許偏差檢

8、驗方法1護欄垂直度3用1米垂直檢測尺檢查2欄桿間距3用鋼尺檢查3扶手直線度3拉通線，用鋼直尺檢查4扶手高度3用鋼直尺檢查4、施工注意事項：1 ）、尺寸超出允許偏差：對焊縫長寬、寬度、厚度不足，中心線偏移，彎折等偏 差，應嚴格控制焊接部位的相對位置尺寸，合格后方準焊接，焊接時精心操作。2 ）、焊縫裂紋：為防止裂紋產生，應選擇適合的焊接工藝參數和焊接程序，避免用大電流，不要突然熄火，焊縫接頭應搭接 1075mm焊接中不允許搬動、敲擊焊件。3 ）、表面氣孔：焊接部位必須刷洗干凈，焊接過程中選擇適當的焊接電流，降低 焊接速度，使熔池中的氣體完全逸出。4）、螺帽不平：主要是鉆眼角度不當，施工時鉆眼方向應

9、與扁鐵或固定件垂直。5、成品保護1）、安裝扶手時，應保護樓梯欄桿、樓梯踏步和操作范圍內己施工完的項目。2）、樓梯扶手安裝后應注意保護。3）、根據圖紙要的尺寸及室內彈好的+ 50 cm水平線彈出陽臺兩端安裝及標高，標 正欄桿尺寸及標高是否符合設計要求。4）、檢查各陽臺尺寸、規格、高度、欄桿間呀、安裝位置是否符合設計要求。（二）、陽臺鐵藝欄桿施工方法1、施工準備1）、材料要求：（1）、鐵藝欄桿面管50*80、60*40、立柱為30*40、50*32,面漆為黑漆。4 2）、鐵藝欄桿的品種、規格、型號、尺寸應符合設計要求，并有出廠合格證。5 3）、鐵藝欄桿用的五金配件型號、規格、數量應符合設計要求，并

10、應有產品合 格證。2）、主要機具設備：6 1）、機械設備：電錘、電鉆、電焊機、水平儀。7 2）、工具：螺絲刀、手錘、扳手、水平尺、塞尺、吊線錘、鋼尺、鋼板尺。3）、作業條件：主體結構已施工完畢，并經有關部門驗收合格，墻面已粉刷完畢， 工種之間已辦好交接手續。4）、根據施工圖紙和設計要求，采購工程所需各種原材料。欄桿確定材料符合圖 紙設計要求無誤后，才得進入加工車間加工制作，確保不合格材料不得使用。2、鐵藝欄桿制作工藝1）、下料：各項欄桿按照圖紙設計要求并根據圖紙所示圖樣和現場實際規格尺寸進行材料下料，定位尺寸要準確到 0.1mm切口要磨口，斜口角度要精準。2）、焊接、打磨：進行焊接時，焊接部位

11、要焊平，對接部位要嚴密，保證平整度橫平豎直。焊接部位的焊口必須滿焊，做到焊口無斷縫，無沙眼，焊口要打磨光滑， 平整度達標。3）、拋丸打砂：欄桿焊接成型打磨后進入打砂房進行拋丸打砂除銹、去油并進行 粗化處理。4）、噴鋅防腐：欄桿進行除銹去油處理后 4小時內進入噴鋅車間進行噴鋅防腐處 理，噴鋅時保證鋅層厚度均勻，達到防銹防腐要求。5）、補灰、磨平：每個焊接口補原子灰、打磨，要求焊口無縫、光滑、平整。6）、油漆處理：在油漆車間噴防銹漆兩層；面漆兩層。7）、完工檢驗：制作完成后檢驗員根據圖紙要求進行檢驗，成品要求表面光滑清潔度強，整體效果美觀大方。8）、包裝：用塑料包裝紙進行整體包裝，以免運輸及安裝過

12、程中的擦傷損壞。3、現場鐵藝欄桿安裝工藝：1 ）、以各層彈好水平線為準，用吊線錘或水準儀將水平線上引，并在各層陽臺邊、 口劃線彈線標記，應注意各陽臺尺寸、高度、長度、花樣及偏差數據。2 ）、欄桿水平線位置以樓層室內+ 50 cm水平線為準，向上量出欄桿標高或欄桿下 皮固定位標高，彈線找直，每層同標高欄桿必須保持欄桿標高或欄桿下皮標高一致。3 ）、將不同型號、規格、長度尺寸搬到相應的位置旁豎放，防止原材變形或損壞成品。4 ）、鐵藝欄桿加工時，須保證各部位焊接牢固，不得因焊接影響管材的平直度。5 ）、每個欄桿應制作精細，表面及焊接處均須采取打磨拋光等工藝，確保有層次 感和立體感。6 ）、欄桿表面加

13、工工藝為：熱鍍一打磨一噴黑色亮光烤漆，制作完成后，應經甲 方檢查符合要求后，方可運入現場安裝。4、質量標準：1）、鐵藝欄桿品種、類型、規格、尺寸、花樣、寬度、高度、安裝位置、連接方 式處理應符合設計要求及國家現行產品標準質量要求。2）、鐵藝欄桿安裝必須牢固，膨脹螺檢的數量與位置應正確，連接方式應符合設計要求，兩個柱間距W 11 mm。3）、欄桿配件的型號、規格、數量應符合設計要求，安裝應牢固，位置應正確，高度應標準，功能應滿足使用要求。4）、鐵藝欄桿現場安裝時，必須保證安裝平直、牢固，乙方安裝好欄桿后，應經 甲方檢查施工質量，符合要求后方可通過，如不符合要求，乙方必須無條件返工，所 有工作完成

14、后，乙方提請甲方在 7日內驗收，驗收達到質量要求，甲方簽發工程驗收 合格書后予以接收。5）、欄桿安裝驗收后并以該日為工程竣工之日， 但是甲方發現個別位置出現問題, 乙方必須返工，及該分項工程重新驗收，以最后驗收通過之日為竣工之日，在乙方交 付甲方接收前由乙方承擔成品的保護責任。6）、欄桿扶手材料下料長度控制、扁鐵扭花角度統一，圓鐵花樣式一致，分格均 勻，焊接牢固，兩次打磨效果，鍍鋅、噴漆、包裝。7）、塔樓立面每層欄桿中間鐵花必須在一個垂直線W 5mmo8）、欄桿扶手安裝允許偏差和檢驗方法如下表：項次項目允許偏差（mm）檢驗方法1欄桿垂直度3用1M垂直尺檢測尺檢查2欄桿間距3用鋼直尺檢查3扶手直

15、線度4拉通線、用鋼直尺檢查4扶手高度3用鋼直尺檢查9）、欄桿安裝應注意各陽臺大小、花樣寬度、立桿尺寸、拼裝間距、膨脹螺栓數 量及防銹處理。10）、避雷布線應設置在欄桿立柱上，在乙方圖紙注明或在貼粉擋水線抹灰貼瓷 片時之前預置好。5、施工注意事項：1、不得在已安裝完成的鐵藝護欄上涂抹砂漿及掛放雜物。2、為防污染，在交叉作業過程中，鐵藝護欄需蓋上保護膜。3、對已安裝好的鐵藝護欄再進行一次表面清理，修補劃痕，確保表面光滑潔凈。4、焊接時要設有專人看護，備好消防器材，焊接結束即刻查看現場，確定無隱患 后，方可撤離現場。6、成品保護：1）、欄桿扶手安裝過程中，應采用電鉆鉆孔，再用膨脹螺絲擰入的方法連接，

16、嚴禁用大鐵錘敲打，防止損壞螺栓強度2）、安裝好的欄桿已用透明薄膜保護包裝，嚴禁從欄桿上面攀爬或搭板架作業并 防止沾染水泥砂漿及白灰、油漆等污物。3）、待外墻清洗干凈，方可拆除包裝薄膜，嚴禁過早拆膜。4）、欄桿扶手的成品、半成品及其它施工材料運至工地一定要存放好。5）、欄桿扶手當天未完成的成品時，應注意把產品固定好相應位置，防止風雨損 壞。（三）、飄窗不銹鋼護欄1、施工準備1）、材料及主要機具：、不銹鋼管采用 60管，其它按設計要求選用，必須有質量證明書。、不銹鋼焊條或焊絲：其型號按設計要求選用，必須有質量證明書。、主要機具：瀛弧電焊機、切割砂輪機、沖擊電鉆、角磨機、不銹鋼絲細毛刷、 小錘等。2

17、）、作業條件、熟悉圖紙，做不銹鋼欄桿施工工藝技術交底。、原有的鐵管欄桿已拆除，護欄小方磚鑲貼已經施工完畢。、施工前應檢查電焊工合格證有效期限，應證明焊工所能承擔的焊接工作。、現場供電應符合焊接用電要求。、施工環境已能滿足不銹鋼欄桿施工的須要。2、施工工藝施工準備一放樣一下料-焊接安裝一打磨-焊縫檢查一拋光。、施工前應先進行現場放樣，并精確計算出各種桿件的長度。、按照各種桿件的長度準確進行下料，其構件下料長度允許偏差為1mm、選擇合適的焊接工藝，焊條直徑，焊接電流，焊接速度等，通過焊接工藝試 驗驗證。、脫脂去污處理：焊前檢查坡口、組裝間隙是否符合要求，定位焊是否牢固， 焊縫周圍不得有油污。否則應

18、選擇三氯代乙烯、苯、汽油、中性洗滌劑或其它化學藥 品用不銹鋼絲細毛刷進行刷洗，必要時可用角磨機進行打磨，磨出金屬表面后再進行9焊接。、焊接時應選用較細的不銹鋼焊條（焊絲）和較小的焊接電流。焊接時構件之 間的焊點應牢固，焊縫應飽滿，焊縫金屬表面的焊波應均勻，不得有裂紋、夾渣、焊 瘤、燒穿、弧坑和針狀氣孔等缺陷，焊接區不得有飛濺物。、桿件焊接組裝完成后，對于無明顯凹痕或凸出較大焊珠的焊縫，可直接進行 拋光。對于有凹凸渣滓或較大焊珠的焊縫則應用角磨機進行打磨，磨平后再進行拋光C 拋光后必須使外觀光潔、平順、無明顯的焊接痕跡。3、質量標準1）、所有構件下料應保證準確，構件長度允許偏差為1mm2）、構件

19、下料前必須檢查是否平直，否則必須矯直。3）、焊接時焊條或焊絲應選用適合于所焊接的材料的品種，且應有出廠合格證。4）、焊接時構件必須放置的位置準確。5）、焊接時構件之間的焊點應牢固，焊縫應飽滿，焊縫表面的焊波應均勻，不得 有咬邊、未焊滿、裂紋、渣滓、焊瘤、燒穿、電弧擦傷、弧坑和針狀氣孔等缺陷，焊 接區不得有飛濺物。6）、焊接完成后，應將焊渣敲凈。7）、構件焊接組裝完成后，應適當用手持機具磨平和拋光，使外觀平順光潔。8）、護欄安裝允許偏差和檢驗方法如下表：項次項目允許偏差（mm）檢驗方法1護欄垂直度3用1M垂直尺檢測尺檢查2護欄間距3用鋼直尺檢查3扶手直線度4拉通線、用鋼直尺檢查4扶手高度3用鋼直尺檢查4、施工注意事項1）、尺寸超出允許偏差：對焊縫長寬、寬
