1、照明設計流程1 照明創意為每項工程分析其獨特之處，我們先與客戶及其他設計參謀，例如建筑師、室內設計師、庭院建筑師等會面討論。詳細研究其設計之需要而需求一套整體性及創新的燈光設計概念。融合建筑及室內設計的神韻，到達最美的效果。燈光設計更注力于詳細設計，例如安裝，維修及強調突出能源的善用。整個初步設計概念通常以手繪圖或電腦模擬的方式展示于客戶及其他設計參謀作為參考及研究。 2 燈光籌劃我們的初步燈光設計是配合建筑及室內天花設計而制作，不同類型及載荷的燈具都會在燈光圖上列出。燈具位置的分布定會與建筑及機電的設施配合。初步燈具價格預算亦會在初步燈光設計介紹時提供給客戶作為

2、參考。初步燈光設計在滿足客戶的需求及營合建筑及室內的設計后才會定案。在最后定案時，附加資料，例如燈具種類、載荷、燈具位置的距離、尺寸、回路、應急燈具及調控器位置均會于最后的燈光設計圖上全面提供。3 燈具選型多年來，我們的設計師們已搜羅世界各地燈具商的目錄，并且對最新產品了如指掌。燈具選擇并不單只顧及其效果，質數及價格，并且會考慮到我們的工程在每個國家采購燈具的便利，及當地的技術要求。大局部燈具會由廠家提供目錄選擇和栽入我們燈具規格書內。燈具規格會包括每款燈具的簡介，廠商編號，光源種類，瓦數，表質，安裝位置，數量及生產商或供給商的聯絡資料。4 智能光控我們搜集了豐富的調控系統

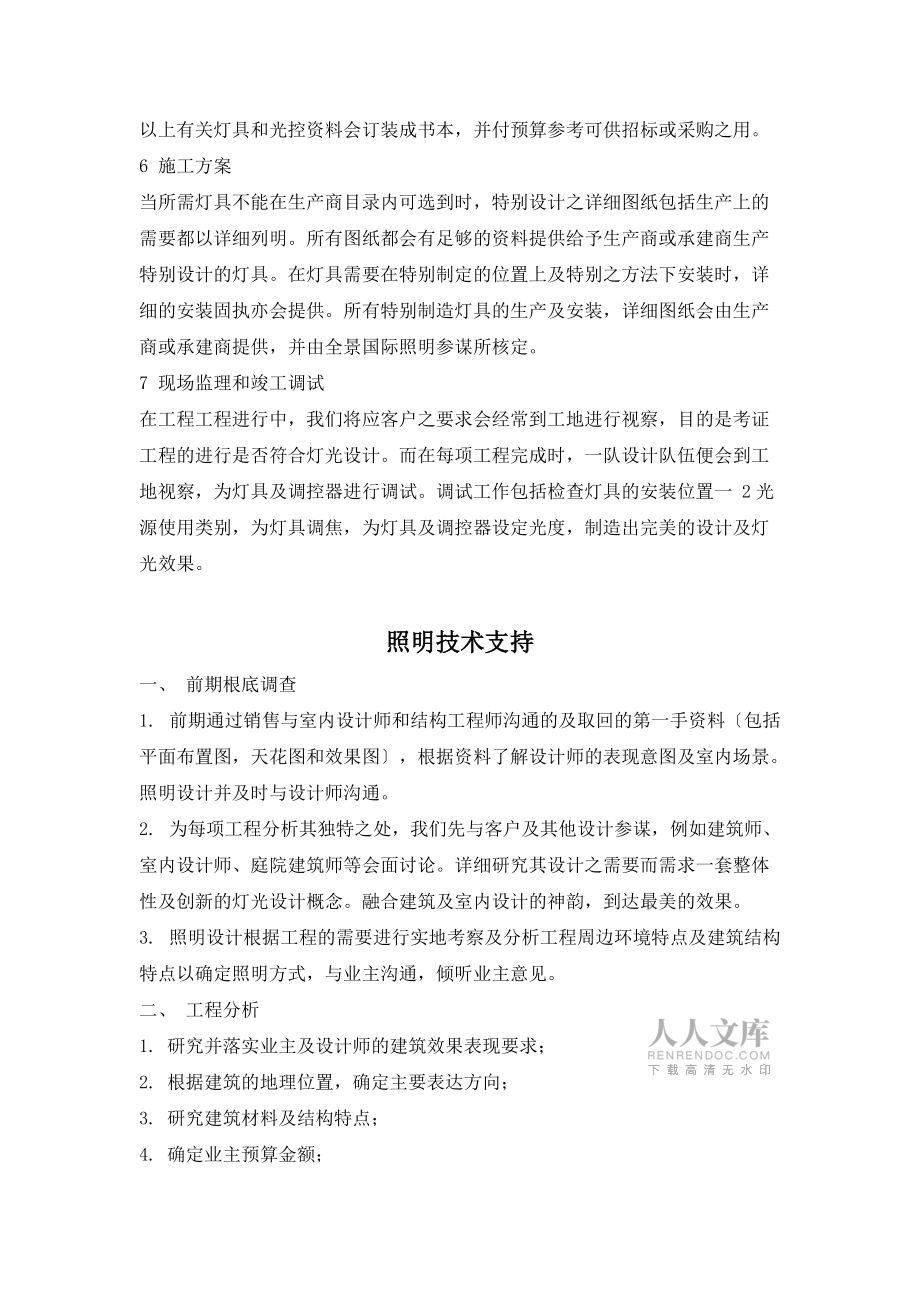

3、目錄，包括了世界各地的調光系統。調控系統的選擇會因應個別工程的性質及需要而擬定。調控系統主要是連接中央自動化系統的開關回路，又或是連接調光銑工的調光回路。如有需要時，光敏調控或時間開關器均可配合調控系統使用。所有調控回路均會分區域表列，指定控制系統的種類，面板的種類，回路的數目，載荷，調光規格及生產商的聯絡 號碼。5 預算招標以上有關燈具和光控資料會訂裝成書本，并付預算參考可供招標或采購之用。6 施工方案當所需燈具不能在生產商目錄內可選到時，特別設計之詳細圖紙包括生產上的需要都以詳細列明。所有圖紙都會有足夠的資料提供給予生產商或承建商生產特別設計的燈具。在燈具需要在特別制定

4、的位置上及特別之方法下安裝時，詳細的安裝固執亦會提供。所有特別制造燈具的生產及安裝，詳細圖紙會由生產商或承建商提供，并由全景國際照明參謀所核定。7 現場監理和竣工調試在工程工程進行中，我們將應客戶之要求會經常到工地進行視察，目的是考證工程的進行是否符合燈光設計。而在每項工程完成時，一隊設計隊伍便會到工地視察，為燈具及調控器進行調試。調試工作包括檢查燈具的安裝位置一 2光源使用類別，為燈具調焦，為燈具及調控器設定光度，制造出完美的設計及燈光效果。照明技術支持一、 前期根底調查 1. 前期通過銷售與室內設計師和結構工程師溝通的及取回的第一手資料包括平面布置圖，天花圖和

5、效果圖，根據資料了解設計師的表現意圖及室內場景。照明設計并及時與設計師溝通。 2. 為每項工程分析其獨特之處，我們先與客戶及其他設計參謀，例如建筑師、室內設計師、庭院建筑師等會面討論。詳細研究其設計之需要而需求一套整體性及創新的燈光設計概念。融合建筑及室內設計的神韻，到達最美的效果。 3. 照明設計根據工程的需要進行實地考察及分析工程周邊環境特點及建筑結構特點以確定照明方式，與業主溝通，傾聽業主意見。 二、 工程分析 1. 研究并落實業主及設計師的建筑效果表現要求； 2. 根據建筑的地理位置，確定主要表達方向； 3. 研究建筑材料及結

6、構特點； 4. 確定業主預算金額； 5. 對所有信息進行綜合分析，討論確定設計標準。 三、 設計方案 1. 照明設計依據 國家對建筑電氣設計與施工標準； 國際照明委員會的有照顧明技術文件要求； 設計師及業主相關要求： 2. 設計原那么 突出建筑結構特點，主次清楚，錯落有致； 在滿足功能的前提下實現節能的原那么； 減少眩光，減少污染，實現綠色照明； 選用平安、先進、防護等級高、便于安裝維護、節資節電的燈具。 四、 我們的初步燈光設計是配合建筑及室內天花設計而制作，不同

7、類型及載荷的燈具都會在燈光圖上列出。燈具位置的分布定會與建筑及機電的設施配合。初步燈具價格預算亦會在初步燈光設計介紹時提供給客戶作為參考。初步燈光設計在滿足客戶的需求及營合建筑及室內的設計后才會定案。 五、 提交確定設計方案 1. 提交設計方案，必須如實反映安裝后的效果，可實現性強； 2. 通過效果圖或動態演示向業主及設計師進行方案說明，并最終確定燈光效果。 六、 燈具選擇 1. 燈具選擇并不單只顧及其效果，質數及價格，并且會考慮到我們的工程在每個國家采購燈具的便利，及當地的技術要求。大局部燈具會由廠家提供目錄選擇和栽入我們燈具規格書內。燈具規

8、格會包括每款燈具的簡介，廠商編號，光源種類，瓦數，表質，安裝位置，數量及生產商或供給商的聯絡資料。 2. 燈具要做到平安可靠，防護等級符合環境要求，結合場景功能要求選擇適宜的燈具； 3. 燈具要便于安裝維護，光效高，實現綠色照明。 4. 根據預算金額選擇出適合的燈具。 七、智能控光 我們搜集了豐富的調控系統目錄，包括世界各地的調光系統。調控系統的選擇會因應個別工程的性質及需要而擬定。調控系統主要是連接中央自動化系統的開關回路，又或是連接調光銑工的調光回路。如有需要時，光敏調控或時間開關器均可配合調控系統使用。所有調控回路均會分區域表列，指定控制

9、系統的種類，面板的種類，回路的數目，載荷，調光規格及生產商的聯絡 號碼。 八、安裝施工期間的配合 1. 安裝時施工單位必須按照國家標準嚴格施工； 2. 配合燈具施工安裝單位提供場地技術人員指導燈具安裝； 3. 整體燈具安裝后有照明設計進行現場燈具效果調節； 4. 整體效果調試后對一些特殊光源燈具的開啟及控制進行現場指導，以提高燈具的使用效率和使用壽命。 九、技術支持 1. 我公司將會提供燈具維護的技術支持。 2. 產品使用一周期后安裝驗收后一年，我司將提供技術人員到現場進行照度測量，得出的照度值和產品使用初期的照度

10、值德比擬。從而分析產品在該場景的使用情況。 3. 根據工程需要設計場景，動畫改動的要求，我司可提供相應的技術支持，如：滾動屏的播放flash動畫制作，導入CM卡等相應的技術支持。 4. 在每次的維修過程中，公司工程部技術人員針對每次維修的情況現場分析并指出導致產品出現故障的原因，以供業主工作人員在以后正確使用產品參考。 資料個人收集整理，勿做商業用途燈頭、燈座的命名方法1范圍 本標準規定了電光源用燈頭、燈座的命名方法。2符號系統 本符號系統的目的之一是應使每一個被指定的符號簡短、易讀并有助于說明其用途。該符號系統由字母、數字和記號這幾個局部組成

11、，每一局部各有自己的含義。對每一特定的燈頭和燈座只應該用一個符號來命名，該符號系統不能用于識別燈頭燈座所用材料。某一符號系統的各局部應直接連在一起，不得有空隙或其它分隔符號。 燈頭燈座的完整符號采用下述形式。 燈頭符號：a(b) (c) - (d) /(e)×(f)燈座符號：(a) (b) (c) - (d)注：可以采用縮寫的燈頭符號，但是這種縮寫符號不得引起誤解。 燈頭符號中斜線前面的符號表示對帶有某一燈頭的在響應燈座中的互換性來說十分重要的內容。符號中的該特定局部對于燈頭

12、及其所用的燈座來說是一樣的。燈頭符號中斜線之后的局部如果存在這局部表示燈頭的某些重要尺寸，但這些尺寸并不是燈在燈座中的互換要求的必須的一局部。然而，這種尺寸對于裝在同型號的燈上的不同來源的燈頭的共同互換性來說是十分重要的。 注：IEC的術語與北美術語相反，將無燈頭燈的觸點局部和固定局部叫做"燈端"。3根本符號 符號的a局部由一個或一個以上的大寫字母組成，表示燈頭的類型。下述各字母雖然表示燈頭，但是，對于燈座，它們也有類似的意義。 B-卡口燈頭； BA-卡口燈頭，最初用于汽車燈； BM-礦燈用卡口燈頭； E-愛迪生螺

13、口燈頭； F-帶一個出觸點的燈頭； 字母F后的小寫字母表示觸點的不同形式，例如 ： a-表示圓柱形插腳； b-表示帶凹槽的插腳； c-表示特殊形狀的插腳； G-兩個或兩個以上的凸出觸點，例如插腳或接線柱 ； K-帶導線連接件的燈頭； P-預聚焦式燈頭； R-帶凹式觸點的燈頭； S-外殼式燈頭-在燈座中不靠凸出部件來固定燈頭； SV-帶錐形末端的外殼式燈頭V形； T- 機用燈頭； W-表示燈端，燈與燈座的電接觸直接通過位于燈端外表的引線來完成，燈端

14、 的玻璃局部或其它絕緣材料局部對燈在燈座中的安裝來說是必不可少的。對于能代替整個燈端并符號同一互換性要求的絕緣材料的單個燈頭，也可以用符號表示； 注：早先的某些符號形狀類似于櫀形物，這便導致使用字母符號"W"。 例如：E27-螺口燈頭； Fa4-帶一個圓柱形插腳式觸點的燈頭。 X-如果根據上列各項規定，不能用符號表示某燈頭，那么這類燈頭采用大寫字母X加一系列數字的方法來表示。 例如：X511-帶兩個獨立的金屬翼片的玻璃燈端。修改方法 如果，某一燈頭的附加特性包括在上述大寫字母中，并能用附加的大寫字母來表示

15、，那么在整個字母組合中表示最重要意義的字母應排在受首位。 例如：PK22s-帶導線連接件的預聚焦燈頭。修改方法其特性與本標準各項規定相一致的燈頭可采用目前燈頭已經使用過的符號。如果這種燈頭在電器或機械要求方面是不能或不完全能互換的，那么將大寫字母X，Y，Z或U，或兩個以上這種字母的組合加在燈頭根本符號之后。 例如：BY22d-符號特殊要求的B22型燈頭。 GY16-不能與G16型根本燈頭互換的G16型燈頭。 修改方法 在特殊情況下，符號的a局部之前可以帶有一數字，通常是2。該符號表示整個燈頭是一個由2個或2個以上單個類似燈頭構成的組合燈頭。&#

16、160;例如：2G13-由兩個并列排列相互間有一定距離的G13型燈頭構成的組合燈頭這種燈頭用于U形熒光燈。 號的b局部由數字構成，它表示燈頭主要尺寸的近似值，單位是mm。該主要與根本符號字母的關系如下所示； B，BA，BM，K，S，和SV后面的數字表示外殼的直徑； E后面的數字指螺紋的牙頂直徑； F后面的數字指觸點的直徑或其它類似的尺寸； G后面的數字指兩插腳的中心之間的距離； -對于兩個以上的插腳，那么指各插腳中心所在圓周的直徑； P后面的數字表示用來將燈橫向定位的那個部件的最重要尺寸； R后面的數字表示

17、0;對燈頭在燈座中的匹配安裝來說是必不可少的那種絕緣部件的最大橫向尺寸；T后面的數字表示兩觸片外部之間的寬度； W后面的數字表示燈端上封有引線的玻璃；或其它絕緣材料封接部位的總厚度及寬度，二者之間有乘號×； 例如：BA15b-表示外殼直徑約為15mm的汽車燈用卡口燈頭。 G13-表示兩插腳之間的距離約為13mm的雙插腳燈頭。 符號的c局部由小寫字母構成，它表示觸點、觸片、插腳或撓性連接件的數量。下述字母便是這類用法： s-代表1個觸點； d-代表2個觸點； t-代表3個觸點； q-代表4個觸點；

18、;p-代表5個觸點。 燈頭的外殼不應視為是觸點，這與外殼是否載流部件無關，觸點不必全是同一形狀。 例如：E26d-指具有兩個底部觸點的E26型燈頭； G10q-指帶4個觸點插腳的燈頭。 必要時，符號帶有d局部，它由前面帶連字符-的數字構成，該局部表示對互換性來說十分重要的附加部件。例如：數字3表示帶3個銷釘的卡口燈頭，或表示燈頭的主要外形的某一尺寸。 例如：B22d-3-指帶3個定位銷釘的B22型燈頭。 PG22-6.35-指聚焦環直徑約為防止2mm，兩觸點相距約6.35mm的預聚焦式燈頭。 符號的e局部由前面帶有斜線|的數

19、字構成，它表示燈頭總長度的近似值，單位mm。該長度包括凸出的絕緣材料，但不包括觸點或插腳的長度。 例如：B15/d19-指總長度約為19mm的B15d燈頭。 SV型裝飾燈用燈頭的長度指的是從圓錐形外殼直徑3.5mm處至燈頭開口端的距離。為防止誤解，該長度值標在連字符號之后，斜線之前。 符號的f局部由表示燈頭外殼的敞口端或帶裙邊一端的外徑的近似值的數字構成。位于f處的數字之前標有乘號×。該數字表示裙邊不包括喇叭口的外徑近似值或開口端的內徑，單位是mm。 例如：B22d/25×26-指總長度約為25mm，裙邊外徑為26mm的B22燈頭。 4其他符號及其含義 EP10/14×11-螺紋牙頂直徑為10mm的預聚焦式螺口燈頭，其總長度約為14mm，裙邊直徑約為11mm。&
