1、超聲回彈綜合法混凝土強度的測定實驗指導書一 實驗目的：1 了解回彈儀的基本構造，掌握回彈儀的正確使用方法；2 熟練掌握非金屬超聲儀的使用方法；3處理回彈值及超聲聲時值結果，掌握對被測混凝土構件的抗壓強度綜合評定方法；4培養學生進行結構試驗的動手能力和科學研究的分析能力。二 主要儀器與設備：1 HT225混凝土回彈儀；2 回彈儀率定鋼砧；3 非金屬超聲儀；4 打磨工具及耦合劑等。三 實驗步驟：1 回彈儀的使用及率定操作；2 選取構件及構件測區處理；3 回彈值的測量；4 超聲聲時值的測量。四 實驗數據整理：1 根據結構或構件的試驗數據計算測區混凝土強度平均值及標準差；2 根據不同澆筑面、非水平狀態

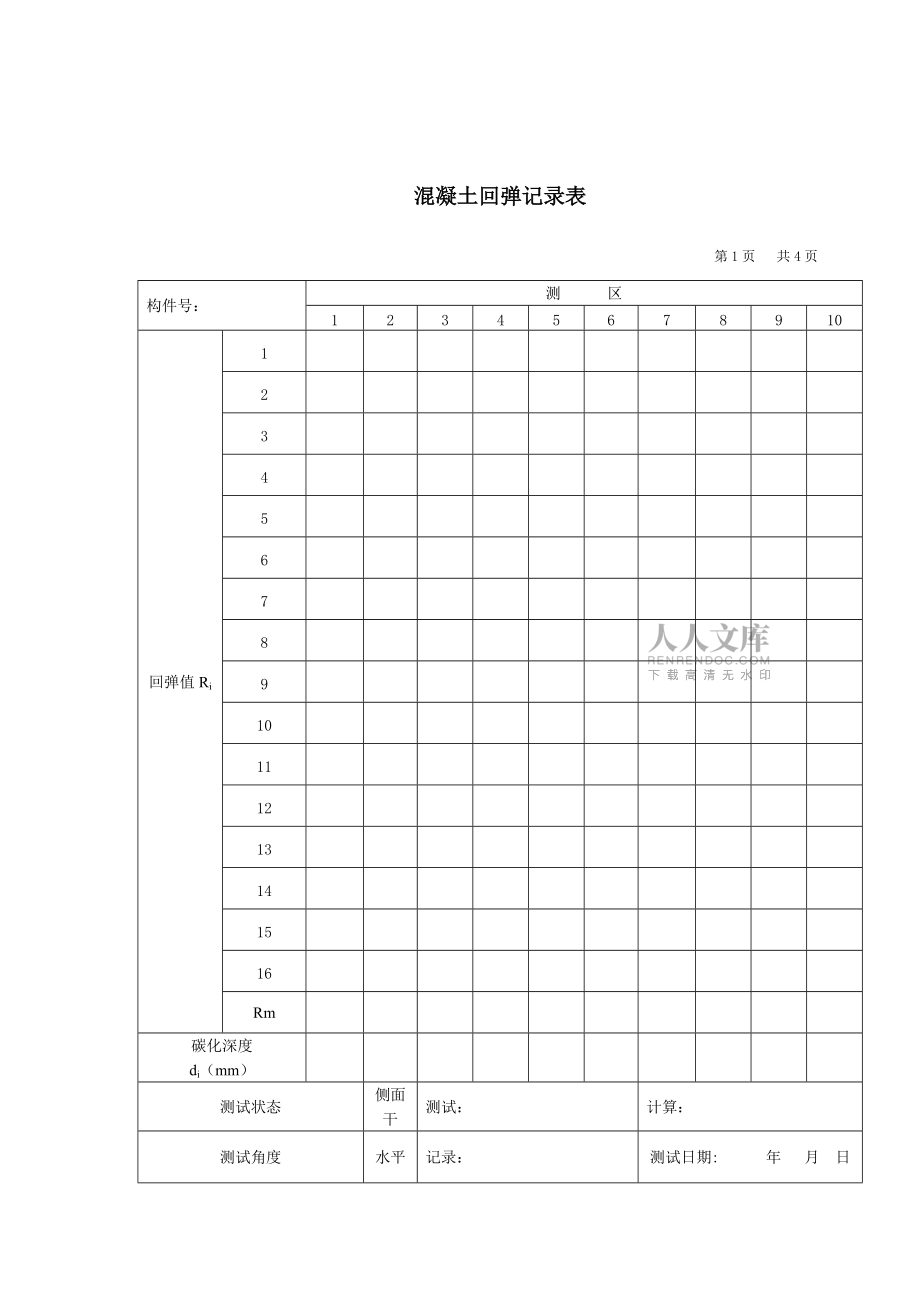

2、測試時對回彈值進行修正；3 根據修正后的測區回彈值及修正后的測區聲速值，按已確定的綜合法相關測強曲線計算，確定混凝土結構或構件的混凝土強度推定值；4 提出實驗結果報告及實驗分析總結。五 附表：1 混凝土回彈記錄表；2 超聲回彈綜合法檢測記錄表；3 回彈法結構混凝土抗壓強度計算表；4 結構混凝土抗壓強度實驗報告： 混凝土回彈記錄表第1頁 共4頁構件號：測 區12345678910回彈值Ri12345678910111213141516Rm碳化深度di（mm）測試狀態側面干測試：計算： 測試角度水平記錄：測試日期: 年 月 日 超聲回彈綜合法檢測記錄表 第2頁 共4頁NOFa ceRmLVVZFc

3、nTaT1T2T312345 回彈法結構混凝土抗壓強度計算表構件名稱及編號 ： 第 3 頁 共4頁測 區項 目12345678910回彈值測區平均值角度修正值角度修正后澆筑面修正值澆筑面修正后平均碳化深度值dm(mm)測區強度值fccu（MPa）強度計算（MPa）n=mcfcu=fcfcu.min=fcu,e= mcfcu-1.645s fccu使用測區強度換算名稱： 規格 ， 地區， 專用備注：實驗人員： 計算： 復核： 結構混凝土抗壓強度試驗報告報告編號： 第 4 頁 共 4 頁 結構或構件名稱： 試驗日期： 試驗依據：JGJ/T23-2001 CECS 02:2005 報告日期： 試 驗 人： 計 算： 復 核：實 驗 結 果混凝土構件混凝土抗壓強度換算值（Mpa）現齡期混凝土強度推定值（Mpa）備注名稱：編號：平均值標準差 最小值回彈法超
