1、施工現場管理標準圖集安全及臨時設施二一五年六月前前言言為持續提高中建安裝工程項目管理水平，促進項目管理的科學化、規范化和制度化，規范施工現場的管理行為，實現項目施工標 準化，以展示企業形象，彰顯中建安裝品牌，特制定中建工業設備安裝有限公司施工現場管理標準圖集（安全及臨時設施），以 下簡稱圖集。圖集編制原則：依據國家相關法律法規、標準規范，結合公司各項制度及現場實際情況，以簡明扼要、突出重點、彰顯中建 安裝品牌為原則，以通俗易懂、方便實用為出發點，力求統一性和可操作性。圖集內容范圍：共分為兩篇，第一篇 施工現場臨時設施管理標準、第二篇 施工現場安全防護管理標準。圖集表述形式：采用圖文結合的形式，

2、詳細描述了施工現場生產、生活等臨時設施，施工現場安全標牌、標志、標語，各種 安全防護，消防安全，施工機具，文明施工，個人勞動防護等現場標準化要求。手冊編制依據：中華人民共和國安全生產法危險性較大的分部分項工程安全管理辦法建筑200987 號建筑起重機械安全監督管理規定建設部166 號令建筑施工特種作業人員管理規定建質200875 號建筑施工個人勞動防護用品使用管理暫行規定建質2007255 號建筑施工安全檢查標準JGJ 59-99施工現場臨時用電安全技術規范JGJ 46-20051建筑施工高處作業安全技術規范JGJ 80-91龍門架及井字架物料提升機安全技術規范JGJ 88-92施工現場機械設

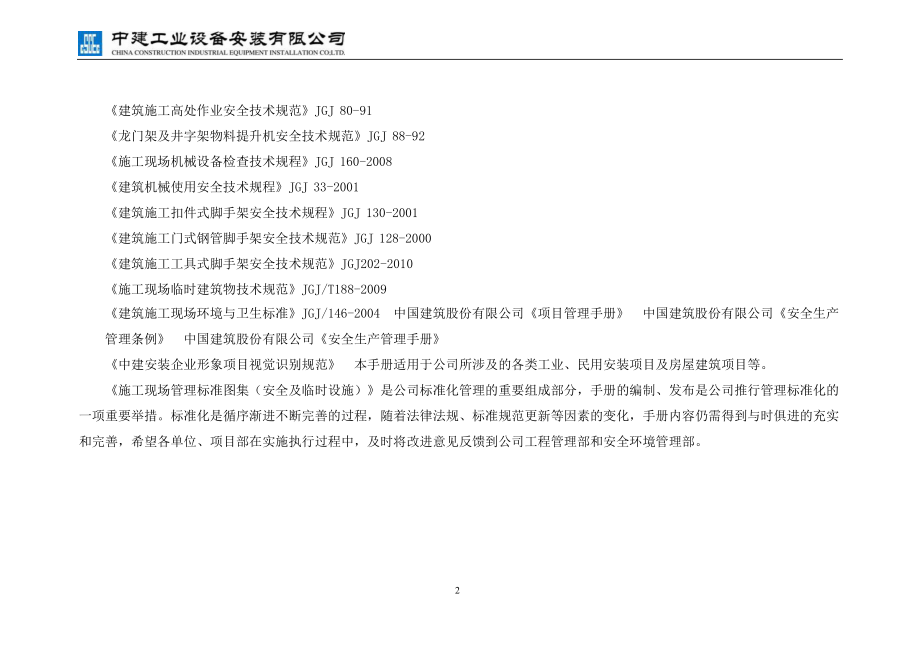

3、備檢查技術規程JGJ 160-2008建筑機械使用安全技術規程JGJ 33-2001建筑施工扣件式腳手架安全技術規程JGJ 130-2001建筑施工門式鋼管腳手架安全技術規范JGJ 128-2000建筑施工工具式腳手架安全技術規范JGJ202-2010施工現場臨時建筑物技術規范JGJ/T188-2009建筑施工現場環境與衛生標準JGJ/146-2004 中國建筑股份有限公司項目管理手冊 中國建筑股份有限公司安全生產管理條例 中國建筑股份有限公司安全生產管理手冊中建安裝企業形象項目視覺識別規范 本手冊適用于公司所涉及的各類工業、民用安裝項目及房屋建筑項目等。施工現場管理標準圖集（安全及臨時設施）

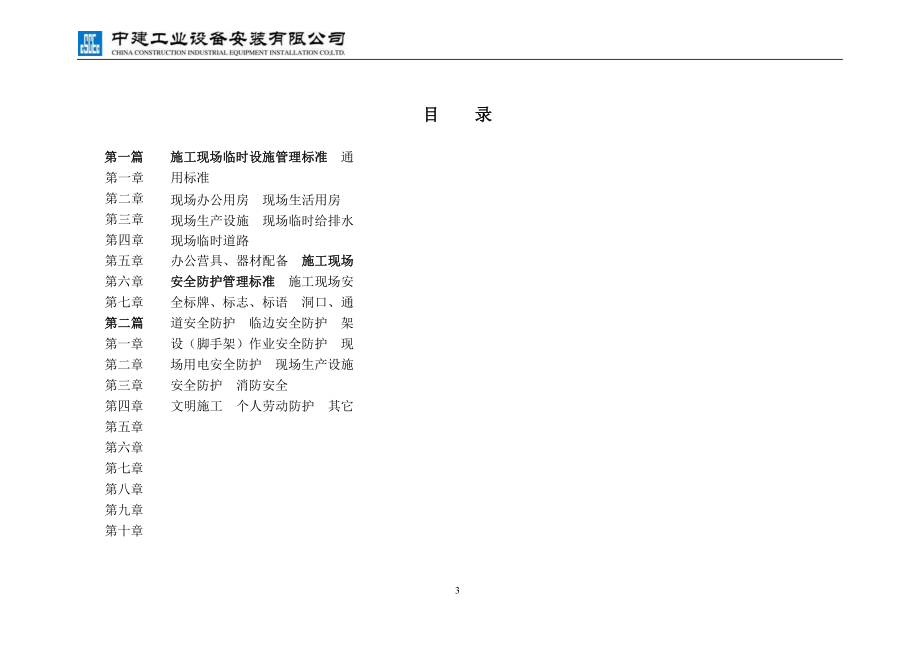

4、是公司標準化管理的重要組成部分，手冊的編制、發布是公司推行管理標準化的 一項重要舉措。標準化是循序漸進不斷完善的過程，隨著法律法規、標準規范更新等因素的變化，手冊內容仍需得到與時俱進的充實 和完善，希望各單位、項目部在實施執行過程中，及時將改進意見反饋到公司工程管理部和安全環境管理部。2目目3錄錄第一篇第一篇 第一章 第二章 第三章第四章 第五章 第六章 第七章 第二篇第二篇 第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章施工現場臨時設施管理標準施工現場臨時設施管理標準 通用標準現場辦公用房 現場生活用房現場生產設施 現場臨時給排水現場臨時道路辦公營具、器材配備

5、 施工現場施工現場安全防護管理標準安全防護管理標準 施工現場安全標牌、標志、標語 洞口、通道安全防護 臨邊安全防護 架設（腳手架）作業安全防護 現場用電安全防護 現場生產設施安全防護 消防安全文明施工 個人勞動防護 其它第一篇第一篇施工現場臨時設施管理標準施工現場臨時設施管理標準第一章第一章通用標準通用標準 1、辦公及宿舍用房采用不燃或阻燃型夾芯彩鋼板（燃燒性能達到建筑材料及制品燃燒性能分級GB 86242006 中 AC 級標準要求）。2、根據現場條件，辦公及宿舍用房可選用拆裝式活動房、拼板式組合房或箱式組合房；食堂、餐廳、浴室、工人廁所等生活設 施可采用磚砌。拆裝式拆裝式活動房活動房4拼拼

6、板式板式組合房組合房箱式組箱式組合房合房53、施工區域應與辦公、生活區應劃分清晰，施工現場以及場內預制加工場、倉庫必須采取封閉圍擋，高度不低于 1.8 米（見第第 八章第一節八章第一節）；辦公區域與生活區域應分隔搭建。4、現場施工區域應劃分屬地管理責任區，設置責任區圖牌。5、臨時設施搭建、配備必須有經審核、審批的臨時設施方案，方案 應包括臨時辦公、生活用房，生產、生活臨時水電，現場生產設施搭建及 辦公營具、器材配備等內容。6、本圖集所列的辦公、生活、生產用板房、設施，僅明確式樣及形 式，施工現場所涉及的 CI 標準色（C100M30）、標準字、標準比例、CI 物品擺放位置等八大項 24 小項內

7、容嚴格按照公司企業形象項目視覺識 別規范執行。責任區域劃分牌責任區域劃分牌第二章第二章現場辦公用房現場辦公用房1、辦公區域包括：辦公室、會議室、農民工學校、小型儀器或料具庫房、管理人員廁所、盥洗室、停車場坪等設施。2、現場辦公室凈高不低于 2.5 米，室內地面硬化后宜鋪瓷磚或無污染地板革。63、管理人員辦公室（每間規格 5.83.46.03.57.23.6）搭建標準：（1）項目經理室面積 S27 m2。（2）其他管理人員（含業主、監理或設計人員）人均面積 46m2；資料室應設在臨時建筑的底層。 4、會議室面積 S=施工高峰平均與會人數1.5m2/人(20 m2S65 m2)，會議室宜設在臨時建

8、筑的底層。第三章第三章現場生活用房現場生活用房 1、管理人員生活區域與工人生活區域各自分開。分別包括宿舍、食堂、餐廳、浴室、廁所、盥洗間或盥洗臺。2、宿舍內應保證必要的生活空間，室內凈高不得小于 2.5m，通道寬 度不小于 0.9m，宿舍內的床鋪不得超過 2 層，嚴禁使用通鋪；宿舍應設 置可開啟式窗戶，保證室內通風良好。3、工人宿舍人均面積 2.53.5 m2，每間宿舍居住人數不得超過16 人；管理人員宿舍人均面積 57.5 m2，每間宿舍居住人數不宜超 過8 人。工人宿舍工人宿舍74、食堂與廁所、垃圾站等污染源的距離不宜小于 15m，且不應設在污染源的下風側。食堂宜采用單層結構。管理人員食

9、堂餐廳人均面積 1.52 m2，工人食堂餐廳人均面積 0.51m2。管理人員食堂管理人員食堂85、管理人員浴室人均面積 0.30.5m2，工人浴室人均面積 0.20.4m2。職工浴室職工浴室6、施工現場應設置封閉、水沖式廁所，蹲位之間設置隔墻（隔板），隔墻（隔板）高度不低于 0.9 米，蹲位間距不小于 0.9m； 管理人員廁所廁位設置應滿足男廁每 8 人、女廁每 5 人設 1 個蹲位（或蹲便器），男廁所每 8 人設 1 個小便斗；工人廁所蹲位不得少 于現場職工人數的 5%，男廁每 50 人設 1m 長小便池；便池應采用面磚等材料飾面，飾面高度不宜低于 1.5 米。廁所應有符合抗滲要求 的帶蓋化

10、糞池，廁所污水應經化糞池接入市政污水管網。9工人廁所工人廁所管管理人員理人員廁所廁所施工區域建筑物內設置臨時廁所施工區域建筑物內設置臨時廁所10第四章第四章現場生產設施現場生產設施1、倉庫（1）小型儀器、料具庫房可設置在辦公區域，隨辦公用房一同搭建，也可在材料集中存放場地搭建專用庫房（磚砌/夾芯彩鋼板）， 庫房面積見附表一。（2）材料集中堆放場地應設置磚砌或彩鋼板圍擋，有防雨要求的設備、閥門、箱柜、大件儀器等需放置在有頂棚的場地內；潔 凈度要求較高的設備，工藝管道、閥門、管件，電氣儀表箱柜、大件儀器等存放場地需進行地面硬化；普通鋼材及其它材料存放場地 夯實平整后鋪碎石即可，周轉料具單獨設置擺放

11、區域；設備、材料的分類、碼放按物資管理規定執行。圍檔設置見第二篇第八章第二篇第八章；防護棚設置見第二篇第六章第二篇第六章。周轉料周轉料具碼放具碼放112、預制加工場地（1）建筑物內設置預制加工場地，應按施工隊和專業劃分，每塊預制場地均應設置圍擋，并注明施工隊和專業。（2）建筑物外設置預制加工場地，除設置圍擋外，地面需做硬化處理或搭設預制加工平臺，預制作業區域應采取搭設彩鋼板頂 棚的防雨措施，特殊材質的焊接、熱處理作業應采用彩鋼板或防雨蓬帆布搭設密閉的作業空間，半成品應分類擺放整齊，并掛標識牌 明示，半成品堆場應采取搭設頂棚和地面硬化等防二次污染措施。圍檔設置見第二篇第八章第二篇第八章；防護棚設

12、置見第二篇第六章第二篇第六章。 3、現場工具房項目部應統一規劃搭建、擺放現場工具房，宜采用集裝箱并統一顏色，限制自制的鋼板或鐵皮工具房進場。 4、施工機械防護設施（1）現場電焊機應集中擺放，采用專用焊機房或彩鋼板搭設的有防雨、防物體打擊功能的防護棚，電源線、焊把線、接地線應 統一拉設；因施工需要單獨使用的電焊機也應搭設防護罩。12焊機防焊機防護棚護棚電焊機組接地線，采用端子排接地， 端子排長度視電焊機數而定， 端子排寬 5cm，每隔 40cm 鉆一 8mm 孔， 采用銅線鼻子壓接。接接地端地端子排子排13（2）焊條烘干箱不得露天擺放，現場應設密閉的焊條烘干房（可與焊條二/三級庫配套使用）。焊條

13、烘干房內必須配備除濕器、 溫度計、濕度計。焊條烘焊條烘干房干房除濕器除濕器溫度、濕度計溫度、濕度計14（3）氧氣、乙炔氣瓶應分別擺放在防護棚/防護籠中，并分別設置滿瓶區、空瓶區,上鎖管理。防護棚/防護籠的設置及使用見第第 二篇第六章二篇第六章。（4）風管生產線等通風施工機械及套絲機等小型給排水施工機具應在有防雨措施的預制場地內使用。（5）拋丸機等成套除銹機械，采用型鋼搭設符合安全操作要求彩鋼板防護棚，并按機械設備使用要求進行基礎和地面硬化處理。拋丸機防護棚拋丸機防護棚現場不提倡采用噴砂（尤其是河砂）除銹，噴砂地點應遠離生活和施工區域，不得設在生活和施工區域的上風區。（6）防腐涂層的集中涂刷場地

14、應設有防雨、防風棚等防二次污染設施，不得設在生活區域的上風區。155、其它設施生活及施工區域用彩鋼板及型鋼搭設自行車棚， 車棚高度不宜超過 2.5 米，地面鋪碎石或進行砼硬化。自行車棚自行車棚第五章第五章現場臨時給排水現場臨時給排水 1、建筑物外的現場臨時給水主管應埋地敷設，室外水表處設磚砌帶蓋水表井，生產與生活用水在引入管后分成各自獨立的給水管網，并分別設置切斷閥；職工浴室宜采用太陽能熱水器。162、食堂排水宜與其它排水系統分開設置，并設隔油池；廁所必須設化糞池，污水經化糞池排入城市排水管網或指定排放點。第六章第六章現場臨時道路現場臨時道路 1、施工現場臨時道路必須進行硬化處理，按正式道路設

15、計的路基鋪設要求進行開挖、鋪墊、碾壓，面層鋪道渣壓實（或者直接按正式道路設計要求鋪設）。道路兩側設置排水系統，保證排水通暢。辦公區、生活區的道路厚度100 ，道路應明顯標志出邊界線。2、臨時道路必須按正式道路設計要求設滿足大型設備運輸、消防車輛通行的轉彎半徑，道路區域內不得有阻礙通行的障礙物。辦公、生活區域臨時道路辦公、生活區域臨時道路173、主要道路實行人車分流；路口、大門兩側設置減速帶；設置限速限高標識；必要路段設置斑馬線；阻礙視線的轉角設置道路 轉角鏡。人車分流人車分流減速帶減速帶限速標識限速標識限限高標識高標識斑馬線斑馬線轉轉角鏡角鏡18第七章第七章辦公營具、器材配備辦公營具、器材配備

16、1、同一項目部辦公桌椅的材質、規格和顏色不宜超過兩種；同一辦公室辦公桌椅的材質、規格和顏色應統一，一般管理人員辦 公桌規格不宜超過 1400700mm，項目技術負責人以上主要管人員辦公桌規格不宜超過 1600800mm；項目部文件柜的材質、顏 色應統一；辦公室內墻上的同一高度按 CI 要求懸掛或張貼同一材質、同一尺寸、同一顏色的管理人員崗位職責和管理制度牌。 2、辦公區域空調內外機的安裝高度，管線走向應整齊劃一。附表一19項目級別特大級大型 1大型 2中型 3中型 4小型 5小型 6工程造價（億元）10 以上5103523120.510.5 以下管理人員配置參照指標50 以上175494493

17、66286936小型儀器、料具庫房參照 面積 S（m2）根據工程實際情況 確定S110S81S27第二篇第二篇施工現場安全防護管理標準施工現場安全防護管理標準第一第一章章施工現場安全標牌、標志、標語施工現場安全標牌、標志、標語第一節第一節安全標牌安全標牌1、五牌一圖：施工現場必須有“工程概況牌、管理 人員名單及監督電話牌、消防保衛牌、安全生產牌、 文明施工牌、施工現場平面圖”，其它內容圖牌各項 目可根據實際情況自行增加。 2、設置位置：施工現場大門口顯要位置；3、圖牌規格：圖牌為長方形，豎式組合，高寬比例 為 3：2；4、圖牌材料：不銹鋼，本色；5、圖牌組合形式：圖牌采用單體組合，底色為白色，

18、 標題為紅色（黑體字加粗），標題下方劃一藍色五牌一圖五牌一圖橫線，內容為藍色（黑體字加粗）。20說明：說明：1、擺放或懸掛于施工現場管件、半成品、材料 堆放區或擺放區。2、落地式材料標示牌：寬高=400mm300mm； 采用鋁塑板制作，周邊采用30mm不銹鋼包邊，面層采用戶外車貼，底為白色，字為藍色（C100M30），底座用40角鋼做十字型，立柱 用20角鋼，面漆為白色，距標示牌中心距0.85米，擺放于堆場前。 3、懸掛式材料標示牌：寬高=200mm150mm；采用鋁塑板制作，周邊采用30mm不銹鋼包邊， 面層采用戶外車貼，底為白色，字為藍色（C100M30），懸掛于貨層加強筯上。材料標識牌材

19、料標識牌說明：說明：211、懸掛于施工現場加廠區、大型機械設備 上；2、圖牌規格：寬高=400mm600mm，一 般采用豎式組合；3、圖牌材料：不銹鋼，本色。4、統一制作為白色底版，紅色標題（黑體 字加粗）、藍色(黑體字加粗）內容，在每一個圖牌右下方落款處，采用 A 式組 合，藍標、黑字。安全操作規程牌安全操作規程牌說明：說明：221、懸掛于施工現場移動式操作平臺、 樓層臨邊，作業維修操作區、高處 作業、洞口防護欄桿的首層橫桿上 等處。2、寬高=800mm550mm；采用鋁塑板 制作，周邊采用30mm不銹鋼包邊。3、比例為3：2或2：3藍色為C100M30。安全提示牌安全提示牌說明：說明：23

20、1、懸掛于腳手架、移動式操作平臺、臨邊 洞口防護欄桿的首層橫桿上；2、安全驗收合格牌采用鍍鋅鐵板、PVC板 或鋁塑板制作，面層采用戶外車貼 3、安全驗收合格牌為藍底白字，掛牌單位為藍標、黑字； 4、安全驗收合格牌寬x高=400mmx300mm。5、比例為3：2或2：3藍色為C100M30。安全驗收合格牌安全驗收合格牌說明：說明：24完好標識牌完好標識牌說明：說明：1、圖示標識牌懸掛于施工現場大中型機械 設備機身上，小型設備標識按公司設備 管理要求執行。2、作業牌為藍底白字，企業名稱為黑字。3、作業牌寬x高=200mm150mm；采用 鍍鋅鐵板、 PVC板或鋁塑板制作， 面層 采用戶外車貼。4、

21、藍色為C100M30。25第二節第二節安全標志牌安全標志牌 現場安全標志牌的制作及使用請參見安全標志及其使用導則GB2894-2008。第三節第三節安全標語安全標語 安全標語按 CI 規范統一制作成藍底白字（中建藍、黑體字）26第二第二章章洞口、通道安全防護洞口、通道安全防護第一節第一節預留洞口防護預留洞口防護1、洞口邊長在0.5m以內時：用木板覆蓋洞口并 固定，蓋板上表面刷黃黑（寬度100mm）相間 警戒色和紅色“嚴禁挪移”字樣。，2、洞口邊長在 1.5m 以內時：洞口四周用鋼管搭 設防護欄桿(立桿四根，水平桿三道)，外釘踢腳板，洞口下張設安全平網。 3、洞口邊長在 1.5m 以上時，洞口四

22、周用鋼管搭設防護欄桿(立桿四根，水平桿三道)，立桿兩邊對中加密一道，外釘踢腳板，洞口下張 設安全平網。預留洞口防護預留洞口防護說明：說明：27第二節第二節 電梯井（管道井）口安全防護電梯井（管道井）口安全防護基本要求：基本要求：1、可根據現場情況，使用強度符合 要求的圓鋼、方鋼等材料，盡量 制作可周轉、能重復使用的電梯 井口防護門。2、電梯井（管道井）口安裝1500mm 高工具式防護門。防護門底部安 裝200mm 高木質踢腳板。防護門 和踢腳板刷紅白相間警戒色。3、電梯井內水平防護采用在井洞內 每隔兩層（10m）用鋼管搭設防護平臺，上面滿鋪跳板（主體 施工階段）或兜掛安全水平網（裝修施工階段）

23、進行安全防 護。28第三節第三節 安全通道防護棚安全防護安全通道防護棚安全防護基本要求：基本要求：1、安全通道防護棚一般用鋼管扣件搭 設。2、防護棚長度根據建筑物墜落半徑確 定，一般為3 米、6 米兩種，高度一般為4.5米。3、防護棚一般采用雙層頂棚形式，頂層 滿鋪50mm厚腳手板，兩層板之間應保持700mm 間距。防護棚兩側搭設 剪刀撐并滿掛綠色密目安全網， 有條 件的地區可采用藍色安全網進行封 閉。4、防護棚兩側應搭設鋼管立柱，在進口 處張掛安全警示標志牌和安全宣傳 語,棚內懸掛提示牌（如右圖所示）。29第四節第四節罐區安全通道罐區安全通道安全通道標準（1）3031安全通道標準（安全通道標

24、準（2 2）第五節第五節 基坑安全通道基坑安全通道32第三章第三章 臨邊安全防護臨邊安全防護第一節第一節 基坑邊、溝槽邊安全防護基坑邊、溝槽邊安全防護基本要求：基本要求：1、基坑臨邊防護一般采用鋼管搭設兩道防護欄桿形 式（下道欄桿離地600mm，上道欄桿離地1200mm）。 立桿間距應不超過2000mm，立桿與基坑邊坡的距 離不應小于500mm。2、防護欄桿內側滿掛密目安全網，防護外側設置200mm 高踢腳板。防護欄桿和踢腳板刷紅白相間 安全警戒色。3、防護欄桿外側應設置排水溝，采取有組織的排水。4、基坑周邊設置夜間警示燈。5、護欄內外側懸掛提示牌。33第二節第二節 樓層邊、陽臺邊、屋面邊安全

25、防護樓層邊、陽臺邊、屋面邊安全防護基本要求：基本要求：樓層邊、陽臺邊、屋面邊邊防護示意圖樓層邊、陽臺邊、屋面邊邊防護示意圖341、樓層邊、陽臺邊、屋面邊防護欄桿一般采 用鋼管搭設。2、防護采用二道欄桿形式，第一道欄桿高度1200mm，第二道高度600mm，立桿間 距不大于2000mm。防護內側滿掛密目安全網，下設200mm 高踢腳板。3、。防護欄桿及踢腳板刷紅白相間安全警戒 色。4、坡度大于1:2.2 的屋面，防護欄桿上桿離 防護面高度不低于1500mm，并增設一道 橫桿，滿掛密目安全網。5、安全提示牌懸掛于防護欄桿和密目安全網 內側，面向樓內，且每面臨邊至少掛兩 個。第三節第三節 樓梯邊安全

26、防護樓梯邊安全防護基本要求：基本要求：1、分層施工的樓梯口和梯段邊，必須安 裝臨時防護欄桿和踢腳板。2、防護欄桿應搭設二道，第一道欄桿離 地1200mm，第二道欄桿離地面 600mm，立桿間距不大于2000mm。 踢腳板高200mm。3、防護欄桿和踢腳板均涂刷紅白相間安 全警戒色。4、獨立樓梯，若兩邊均無有效遮擋，則 兩邊均應設置防護欄桿和踢腳板。35第四節第四節 卸料平臺安全防護卸料平臺安全防護基本要求：基本要求：1、卸料平臺應根據規范和使用情況進行專項設計，用 料、搭設尺寸和搭設方法應符合規范要求。2、平臺周邊用鋼管搭設3 道防護欄桿.第一道防護欄 桿距底座上表面1200mm，第二道距底座

27、上表面 600mm，第三道距底座上表面200mm。防護欄桿 內側滿掛密目安全網。平臺周邊設200mm高踢腳 板。立桿間距不大于2000mm。欄桿及踢腳板均刷 紅白警戒色。3、 平臺圍擋內右側掛卸料平臺告示牌， 左側掛提示牌。 兩牌的尺寸均為：寬高=800mm1000mm。3637第四章第四章 架設（腳手架）作業安全防護架設（腳手架）作業安全防護第一節第一節 建筑物外防護腳手架建筑物外防護腳手架基本要求：基本要求：1、腳手架外側滿掛密目安全網，有條 件的地區可采用藍色密目安全網 進行全封閉。2、腳手架鋼管表面刷黃色油漆，剪刀撐和踢腳板表面刷紅白相間警示 色。3、每隔一組或兩組剪刀撐設置一道300

28、mm 高踢腳板，固定于立桿內 側。4、底層腳手架外側懸掛安全提示牌和 安全驗收合格牌。立面防護立面防護基本要求：基本要求：1、高度在24m 以下的腳手架，必須在外側 立面的兩端各設置一道剪刀撐，并應由 底至頂連續設置。中間各道剪刀撐之間 的距離不大于15m。每道剪刀撐寬度不 小于4跨，并不小于6m。斜桿與地面的 傾角宜在45-60 度之間。2、高度在24m 以上的雙排腳手架應在外側立面整個長度和高度上連續設置剪刀 撐。3、一字型、開口型雙排架兩斷口必須設置橫向斜撐；24 米以上架體在架體拐角處及 中間每六跨設置一道搭接斜撐。4、剪刀撐斜桿的接長必須采用搭接，搭接長 度不小于1m，且不少于兩扣件

29、緊固。剪刀撐和橫向斜撐剪刀撐和橫向斜撐38建筑物腳手架搭設實物圖建筑物腳手架搭設實物圖39落地式滿堂架基板搭建標準落地式滿堂架基板搭建標準40混凝土立柱單體腳手架標準混凝土立柱單體腳手架標準41第二節第二節 鋼結構工程腳手架鋼結構工程腳手架立柱單體腳手架標準立柱單體腳手架標準(1)(1)42立柱單體腳手架標準立柱單體腳手架標準(2)(2)43鋼結構梁腳手架標準鋼結構梁腳手架標準44鋼結構框架外腳手架標準鋼結構框架外腳手架標準45第三節第三節設備外腳手架設備外腳手架加熱爐外腳手架標準加熱爐外腳手架標準46塔體外腳手架標準塔體外腳手架標準47第四節第四節管廊滿鋪腳手架管廊滿鋪腳手架管廊滿鋪腳手架標

30、準（管廊滿鋪腳手架標準（1 1）48管廊滿鋪腳手架標準（管廊滿鋪腳手架標準（2 2）49第五節第五節 儲罐外腳手架儲罐外腳手架球罐外腳手架標準球罐外腳手架標準50儲罐外腳手架標準（儲罐外腳手架標準（1 1）51儲罐外腳手架標準（儲罐外腳手架標準（2 2）52第六節第六節移動式操作平臺移動式操作平臺基本要求：基本要求：1、操作平臺的面積不宜超過 10 平方米，高度不 宜超過 5m。2、移動式操作平臺的輪子與平臺的接合處應牢 固可靠，立柱底端離地面不超過 80mm。 3、操作平臺可采用483.5mm 鋼管以扣件連接，也可采用門架或承插式鋼管腳手架部件 組成。平臺的次梁間距不大于 80cm；臺面滿

31、鋪腳手板。4、操作平臺四周按臨邊要求設置防護欄桿，并 布置登高扶梯。5、掛驗收合格牌。53第五章第五章 現場用電安全防護現場用電安全防護第一節第一節 配電箱安全要求配電箱安全要求基本要求：基本要求：1、施工現場必須編制臨時用電組織設計，并 按照規范審批。臨時用電工程必須經過驗 收，合格后方可使用。2、采用三級配電兩級保護。配電箱應按照規 范進行裝配，保護裝置齊全、靈敏、可靠。3、配電箱、開關箱采用固定式、移動式均可（一級箱宜采用固定式）。固定式配電箱、 開關箱中心點與地面垂直距離應為1.4 1.6m。移動式配電箱開關箱應裝設在堅固、 穩定的支架上，其中心點與地面垂直距離 應為0.81.6m。5

32、4基本要求：基本要求：4、一級配電箱為白色，二、三級配 電箱為黃色。規格不限，配電箱 左上角貼 8X8 厘米（總、分配電 箱）或 5X5 厘米（開關箱）的 B 式組合中建標志（如上圖），右 下角貼配電箱級數、編號及現場 維修人員手機號。5、內部電器元件的設置參照右圖所 示。主要參數： 隔離開關HR5-2001 臺HR5-1004 臺漏電斷路器 DZ15L-100/4 4 臺 接線端子排 JH9-25/5P 4 臺55不安漏電保護器的分配電箱內部配置不安漏電保護器的分配電箱內部配置56配電箱內線路走向標識牌配電箱內線路走向標識牌57開關箱電源插座開關箱電源插座58防水插座插頭防水插座插頭二相插二

33、相插座插頭座插頭三三相相插頭插頭59說明：說明：電焊機專用開關箱電焊機專用開關箱1、開關箱設置在距焊機不超過 3m 處；2、開關箱的固定可采用支架固定，也可 固定在墻上或結構上；3、開關箱內設隔離開關、漏電開關、二 次空載降壓保護器。4、除上滿足上述要求外，還應滿足配電 箱的要求。60第二節第二節 配電箱防護棚配電箱防護棚基本要求：基本要求：1、配電箱防護棚可采用方鋼或圓鋼制作,穩固安置在混凝 土承臺上。2、頂部采用雙層硬防護。上層有防雨措施，并設不小于5% 坡度的排水坡。3、雙層硬防護間的防護棚外立面掛藍底白字的安全宣傳標 語：加強安全用電，防止觸電傷害。防護棚正面掛提 示牌，側面掛中建標識

34、和紅白相間警戒色，紅白油漆 寬度各10CM，角度60度；4、配電箱欄桿刷紅白相間警戒色。61第三節第三節 設備用電安全防護設備用電安全防護基本要求：基本要求：1、每臺設備配備專用開關箱，單機開關箱宜安裝 牢固。開關箱支架刷紅白相間警戒色。2、固定設備采用固定式開關箱，開關箱箱體中心 距地面垂直高度為1400mm1600mm。移動設備 開關箱安裝在支架上，支架可固定在設備外殼 或設備吊籠上。3、設備電源線應穿管保護。固定設備水平電源線 采用PVC 管埋地敷設，PVC 管直徑為電源線直徑的1.5 倍。 4、設備距離開關箱水平距離不得大3000mm。5、設備應定期保養，安全裝置靈敏有效，確保正 常運

35、行。6、右圖適用于施工現場所有固定加工車間的所有固定設備。62現場實景照片現場實景照片( (配電箱引入引出線防護配電箱引入引出線防護) )63第四節第四節64電纜、電線的架設與敷設電纜、電線的架設與敷設1、在建工程不得在高、低壓線路下方施工，高、低壓 線路下方不得搭設作業棚，建造生活設施或堆放構 件、材料及其它雜物。2、在建工程場內架空線路的布置符合以下規定。（1）架空線路的檔距不得大于 35m。（2）架空線路最大弧垂與地面垂直距離不得小于 4m。（3）架空線路電桿與路基邊緣距離不得小于 1m。（4）架空線路邊線與建筑物凸出部分或外架距離不 得小于 1m。（5）架空線路劇院銅線截面不得小于 1

36、0mm2，劇院 鋁線截面不得小于 16mm2。3、外電防護架應采用絕緣材料搭設，并設置防碰撞信 號標志。架空線路架空線路說明：說明：過路線架設實景（固定電纜支架可根據現場實際搭設）過路線架設實景（固定電纜支架可根據現場實際搭設）65支線的架設支線的架設66第五節第五節 室內配線及照明室內配線及照明室內照明及配線室內照明及配線1、室內配線必須采用絕緣導線或電纜；2、室內線路必須沿墻敷設，且主干線高度不 得低于 2.5 米。3、電纜固定宜采用角鋼做支架、瓷瓶做絕緣子固定，綁扎線必須采用絕緣線。 4、轉彎處采用絕緣子固定。5、過墻處穿管保護；6、支架間距應保證電纜能承受自重所帶來的 載荷。最大弧垂距

37、地不得小于 2 米。7、支架刷黃色油漆。基本要求基本要求678、比較潮濕或燈具離地面高度低于 2.5m 等場 所的照明，電源電壓不應大于 36V。9、室內 220V 燈具距地面不等低于 2.5m。10、照明開關箱內必須裝設隔離開關、短路與 過載保護電器和漏電保護器。11、局部照明可采用可移動時燈架，燈具金屬 外殼與 PE 線連接。12、生活區內照明一律采用 36V 安全電壓，房 間內不設插座，配線采用薄壁鋼管穿線。68基本要求基本要求室內電纜敷設實景室內電纜敷設實景69第六節第六節鋼結構立柱接地標準鋼結構立柱接地標準70第六第六章章現場生產設施安全防護現場生產設施安全防護第一節第一節 室外加工

38、防護棚室外加工防護棚基本要求：基本要求：第二節、設備安全防護第二節、設備安全防護1、加工防護棚的搭設不僅要滿足規范和使用要求，而且防雨、防風、 防砸、整潔美觀，并掛安全宣傳標語。加工區地面應進行硬化處 理。2、搭設在塔吊回轉半徑和建筑物周邊的加工棚必須設置雙層硬防護 棚頂。頂鋪滿5cm厚腳手板，兩層板之間應保持50cm間距。在頂 棚豎立面正面張掛安全宣傳標語，安全標語為藍底（C100M30） 白字。其它面可掛安全標語.3、防護棚棚頂及側沿采用藍色，加工棚立柱刷黃色油漆。長軸方向 兩側搭設防護欄桿封閉，上道桿高1200mm，下道桿高600mm。防護欄桿刷紅白相間警戒色。角度60度，寬度10cm.

39、防護棚兩端 應噴涂中建標識及加工棚名稱。4、朝向施工道路一側的加工棚右側檐口下掛“當心機械傷害”提示牌，朝向施工道路。提示牌尺寸：寬高：800mm1700mm。 在相對的另一側檐口下掛操作規程圖牌。圖牌的尺寸為：寬高=3000mm1500mm。圖牌朝內。715、加工棚長、寬、高一般為 6*3*4.5 米。第二節第二節施工設備防護施工設備防護基本要求：基本要求：1、 露天放置的相對固定的施工設備必須搭設保證 操作空間（高度宜2 米）的安全防護棚，且防 雨、防風、防撞擊、整潔美觀，地面進行硬化處 理；2、防護棚棚頂長寬比例3：2，在建筑物墜落半徑內 的必須設置雙層硬防護棚頂。頂鋪滿5cm厚腳手 板

40、，兩層板之間保持50cm間距。在頂棚豎立面正 面張掛安全宣傳標語，安全標語為藍底（C100M30）白字。其它面可掛安全標語或刷藍 色（C100M30），不在建筑物墜落半徑內的設單層防護棚； 3、防護棚立柱采用方鋼或圓鋼制作，刷黃色油漆。72第三節第三節氣瓶防護及使用氣瓶防護及使用基本要求：基本要求：氣瓶存放處氣瓶存放處1、氣瓶與明火距離不小于 10m，當不 能滿足安全距離要求時應有隔離防 護措施，氣瓶不應平放。2、備用待用的氧氣瓶、乙炔瓶應分別 存于氧氣間、乙炔間，管理人員應 經培訓，存放處有安全規定和標志 及滅火器材。3、使用和運輸應隨時檢查防震圈的完 好情況，氣瓶應有防震圈和防震帽。4、氣

41、焊嚴禁使用未安裝減壓器的氣瓶 進行作業。5、五級以上大風天氣禁止明火作業。73氣瓶存氣瓶存放處放處74使用中氣瓶防護安全標準使用中氣瓶防護安全標準75氣割（焊）作業安全距離示意圖氣割（焊）作業安全距離示意圖7677第七章第七章 消防安全消防安全第一節第一節 消防設施及器材消防設施及器材基本要求：基本要求：基本要求：1、施工現場應設置滿足要求的滅火器材。（1）臨時設施總面積大于1200m2，至少設置一處滅火器材集 中點。滅火器材集中點不僅要設置消防水池、沙箱、滅火器、消防斧、消防鍬、消防桶等器材，而且要張貼消防負 責人及有關人員名單和消防知識、應急措施等。（2）施工作業區設置定點消防箱（內裝滅火

42、器至少2 具/箱）。 作業區不少于2 個/100m2；辦公區、生活區不少于2個/100m2。動火作業設置看火人和移動消防箱（或滅火器）。消防箱為紅色。（3）高層建筑應設置專門的消防水源、消防泵和消防管道， 并按保護半徑不大于25m 設置消火栓。消火栓箱、消防管 道均為紅色。消防系統有專人維護和監控，消防水不得他 用。消防水不得他用現場滅火器集中點現場滅火器集中點78基本要求：基本要求：（4）位置：設置位置要求明顯。最好放置在正常的通道， 包括出口處，手提式滅火器宜設置在掛鉤、托架上或滅火 器箱內，手提式滅火器其頂部離地面距離設置 130m，設 置在滅火器箱內的滅火器，其底部離地面也不得小于 0

43、15m”。2、滅火器材集中點a 材質： mm 厚鐵板；b 尺寸：高寬為 18002000mm； c 顏色：為紅底白字；d：主圖案為消防器材集中點字體為白色，位置居紅色墻 體上0.10米、下1.5米之間，即距地面1.7米；字居中。 e、消防器材配置：位置居紅色墻體上0.30米、右邊距0.3 米處，水平掛三把消防鍬間距200 mm，左邊距0.3米處， 水平掛三把消防筒間距200 mm，下方三只滅火器， f、消防沙池：長寬高 600600600mm，設置在消防墻兩 側，主圖案為消防沙字體為白色，位置居池體上 0.10 米、下 0.35 米之間，字居中。79第二節第二節消防管理消防管理基本要求：基本要

44、求：1、生活區、辦公區板房夾芯必須采用阻燃的防火材 料；2、宿舍內嚴禁用煤氣罐、電炒鍋等做飯；3、對現場使用的一些可燃材料做到工完場清，或集 中堆放，設專人管理；4、 嚴格動火審批制度，合理安排工序，采取有效控 制措施；5、 定期或不定期組織防火演煉。80第八章第八章文明施工文明施工第一第一節節圍擋（加工區、倉庫）圍擋（加工區、倉庫）基本要求：基本要求：1 1、 用藍色與白色金屬板組合搭設，從門邊的 第二塊板（白色）起，每隔 5 塊藍色板， 設一塊白色板，在白色板上制作中建標志 和“ ”上下組合圖形（藍標、 黑字）。圖形組合尺寸在 0.5 米0.6 米（高寬）之間，材質主要采用戶外貼。 2 2

45、、 圍檔高度 1.8 米，且堅固、連續。81第二節第二節 材料堆放材料堆放基本要求：基本要求：小配件（材料）擺放貨架小配件（材料）擺放貨架1、建筑材料、構件、料具、半成品按總平面 布局分類碼放整齊，材料標識要清晰準 確。材料的存放場地應平整夯實，有排 水措施。2、正前方擺放落地式材料標示牌；3、小配件采用貨架式擺放，貨架規格：長2000 mm寬 500高 1700mm，貨架為三 層，每層間距 500 mm，底層距地面 200 mm，貨架結構采用型鋼制作，立柱刷藍色油 漆，層板用 30 mm 厚木板，配加強筋。4、層板掛材料標示牌。82第三節第三節 垃圾廢料處理垃圾廢料處理基本要求：基本要求：辦

46、公區域垃圾1、 施工現場垃圾集中分揀、回收利用并及時 清運。2、 辦公區域、生活區域、施工現場，設每三 個一組的垃圾分揀箱。3、 垃圾箱名牌：a 材質：采用戶外車貼；b 尺寸：高寬為 2820 厘米；或高寬為 2028 厘米c 顏色：為白底藍字，上書無毒無害不可回 收、無毒無害可回收、有毒有害； d名牌位置：正面貼于垃圾箱正中。4、現場垃圾箱采用不少于3厘米厚的木板制作 或水泥砌筑，規格不限。83焊條頭回收箱焊條頭回收箱84加工區域固體廢棄物回收箱加工區域固體廢棄物回收箱85第四節第四節 現場沖洗平臺現場沖洗平臺基本要求：基本要求：1、現場出入口內側設置車輛沖洗系統（沖洗臺、 沉淀池、高壓水槍）。2、沖洗臺長度不小于 8 米，寬度不小于 6 米， 其周邊應設置排水溝，排水溝與二級沉淀池相連（具體做法可參考附圖），并按規定處置泥漿和廢水排放。沖洗臺應有防止車輛劇烈顛簸的措 施，沖洗臺附近應設置水源，配備高壓水槍。 3、建立健全現場保潔制度，明確保潔負責人， 并根據實際需要，配備足夠的保潔人員，對進出 現場的車輛進行實時保潔，確保車輛
