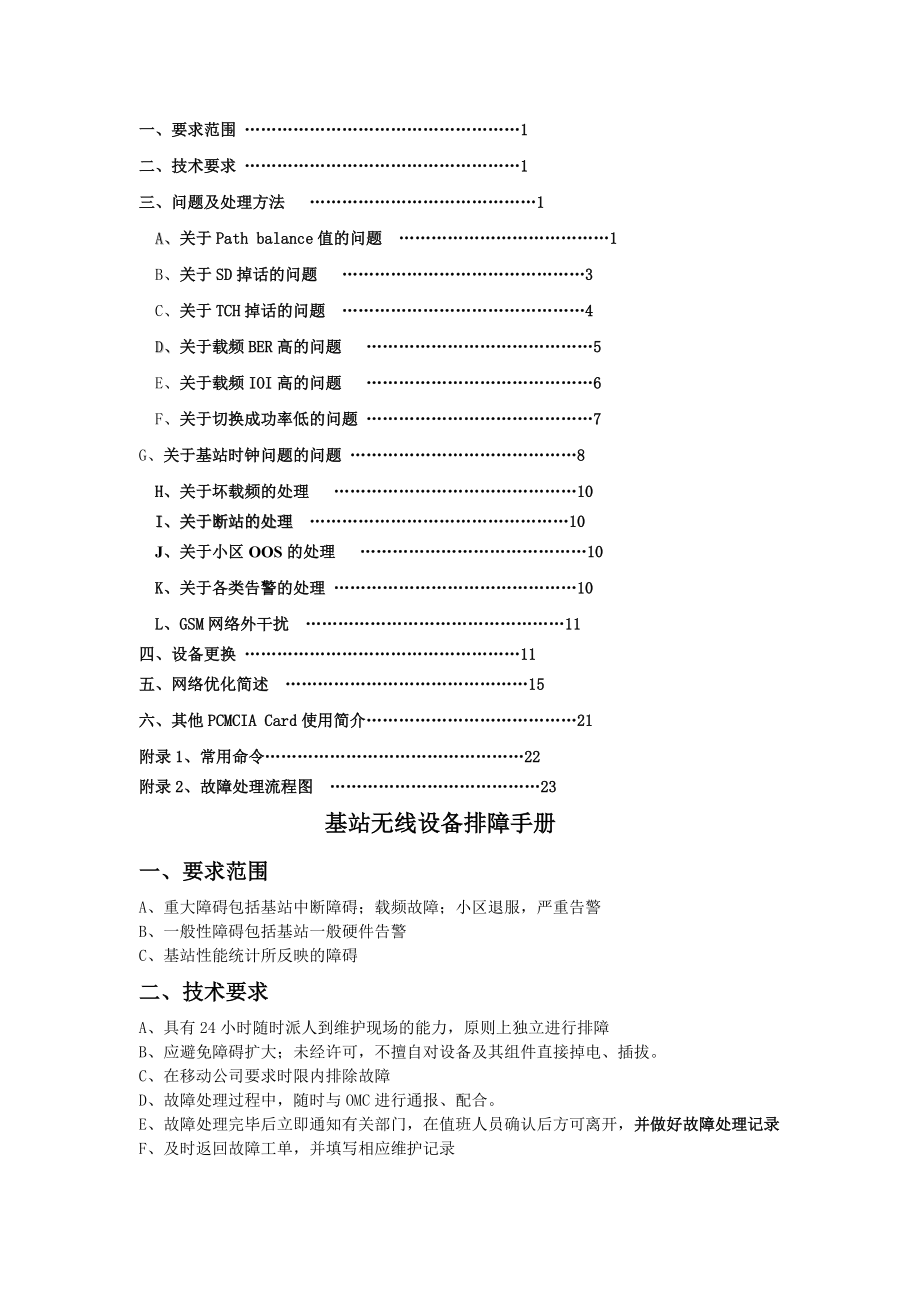

基站無線設備排障手冊_第1頁
基站無線設備排障手冊_第2頁
基站無線設備排障手冊_第3頁
基站無線設備排障手冊_第4頁
基站無線設備排障手冊_第5頁
已閱讀5頁,還剩21頁未讀 繼續免費閱讀

下載本文檔

版權說明:本文檔由用戶提供并上傳,收益歸屬內容提供方,若內容存在侵權,請進行舉報或認領

文檔簡介

1、一、要求范圍 1二、技術要求 1三、問題及處理方法 1A、關于Path balance值的問題 1B、關于SD掉話的問題 3C、關于TCH掉話的問題 4D、關于載頻BER高的問題 5E、關于載頻IOI高的問題 6F、關于切換成功率低的問題 7G、關于基站時鐘問題的問題 8H、關于壞載頻的處理 10I、關于斷站的處理 10J、關于小區OOS的處理 10K、關于各類告警的處理 10L、GSM網絡外干擾 11四、設備更換 11五、網絡優化簡述 15六、其他PCMCIA Card使用簡介21附錄1、常用命令22附錄2、故障處理流程圖 23基站無線設備排障手冊一、要求范圍A、重大障礙包括基站中斷障礙;載

2、頻故障;小區退服,嚴重告警B、一般性障礙包括基站一般硬件告警C、基站性能統計所反映的障礙二、技術要求A、具有24小時隨時派人到維護現場的能力,原則上獨立進行排障B、應避免障礙擴大;未經許可,不擅自對設備及其組件直接掉電、插拔。C、在移動公司要求時限內排除故障D、故障處理過程中,隨時與OMC進行通報、配合。E、故障處理完畢后立即通知有關部門,在值班人員確認后方可離開,并做好故障處理記錄F、及時返回故障工單,并填寫相應維護記錄三、故障及處理方法A、關于Path balance值的問題P-b值是反映RTF性能的一個參數,它的計算公式為pathbalance=uplink path loss-down

3、link path loss+110,故它的最佳值應為110。P-b值不正常是在基站維護過程中經常遇到的問題,它會影響到擁塞、掉話等一些敏感的指標,也會造成通話質量的下降。第一部分:造成P-b值不正常的原因造成P-b值不正常的原因有很多,既有軟件方面的,也有硬件方面的。總結起來主要有以下幾個方面:1 基站數據定義錯誤2 話務量太低也會造成P-b值不正常3 相鄰小區或本小區同頻或鄰頻干擾也會造成P-b值不正常4 射頻通路、接收通路硬件故障及連接錯誤5 載頻本身故障6 帶外干擾第二部分:解決P-b問題的步驟 我們知道了造成P-b值不正常的原因,因此先不要急于下站,我們可以先進行一下前期的分析。這有

4、助于我們盡快的解決問題。這個分析主要是根據OMC終端的統計來做的。一先看一下基站是否有告警。二是否由于話務量太低,載頻無占用造成P-b值不正常(P-b值為0)。三檢查相關數據是否有定義錯誤。這包括:1 接收天線的位置定義是否正確2 定義的合路器類型是否正確3 載頻和RTF的相關定義是否正確4 基站內及相鄰基站是否存在同頻或鄰頻干擾四倒換RTF位置以便初步判斷障礙點。 一般如果只有較少載頻的P-b值不正常,則可以在下站前將其RTF的位置與同小區的其它載頻倒換一下,觀察其后一時段的P-b值變化情況,若改換載頻后RTF的P-b值正常,而改換到原RTF所在位置載頻的新RTF P-b值不正常,則可初步認

5、定是硬件故障。一般如果P-b值不正常的RTF較多,甚至整個小區的RTF的P-b值都不正常,那么載頻故障的機率就比較小,應側重檢查其數據或合路器、天饋線等設備。五基站設備檢查: 1如果P-b值較低,可側重檢查射頻通路;如果P-b值較高,可側重檢查接收通路。具體檢測方法可按操作維護規程進行檢查。2 檢查基站連線、天饋線連線及方向是否正確。3 檢查基站接頭是否有松動現象,基站天饋線序是否與標簽一制。4 更換基站壞載頻、器件性能不好的基站硬件。 5基站硬件檢測未發現問題后,可對基站天饋部分進行檢查。如:駐波比、天線方向等。六如問題仍無法解決,將路測文件及基站檢查的詳細記錄移交技術組,并將工單返回OMC

6、并做記錄,由技術組跟蹤問題并分析后提出相關解決建議,由班組聯合技術組對問題進行進一步處理,直至問題解決。七如問題屬于疑難問題,技術組仍無法解決。由技術組協調Motorola解決或開SR并作好相關記錄。B、關于SD掉話的問題SDCCH是Stand-alone Dedicated Control Channel 的縮寫,其意思是獨立專用控制信道。其作用是A GSM control channel where the majority of call setup occurs .Used for MS to BTS communications before MS assigned to TCH。是

7、指建立呼叫時主要使用的GSM控制信道。用于在MS分配給TCH之前MS與BTS的通信。第一部分:SD掉話問題可能產生的原因:1、突發事件(突然增高的話務量、相臨基站斷站等)2、基站硬件問題可能會造成基站SD產生掉話。(載頻、發射通路、合路器、時鐘問題等)3、基站天饋性能不好可能會造成基站SD掉話。4、基站天饋接錯可能會造成基站SD掉話。5、基站數據設置錯誤可能會造成基站掉話。(CCB類型、CCB cavity號定義錯誤等)6、頻率問題可能會造成基站掉話。(同頻、鄰頻干擾或基站上行干擾等)7、基站相鄰小區定義錯誤可能造成基站掉話。(產生SD切換掉話)第二部分:掉話問題處理的流程:一 由班組查看統計

8、,是否是突發事件。二由班組重點查看SD所在載頻情況、載頻PB值、載頻IOI值、載頻BER值等統計項,觀察幾天的變化規律。三由班組查看基站和周圍小區數據定義是否正確,是否存在同頻、鄰頻等頻率問題。(數據及頻率問題一般在割接、新站及頻率變動工程后易出現)。四由班組路測基站及其周圍情況。判斷可能的硬件問題、天饋問題及時鐘問題等。五在頻率方面未發現問題后由班組對基站進行檢查并詳細填寫檢查記錄,檢查內容如下:1 基站有無告警。2 檢查基站時鐘是否偏離過大。3基站發射功率是否平衡。4基站天饋(接收及發射)有無駐波比高的現象。5檢查基站接頭是否有松動現象,基站天饋線序是否與標簽一制。6更換基站高掉話載頻、器

9、件性能不好的基站硬件。六如問題仍無法解決,將路測文件及基站檢查的詳細記錄移交技術組,并將工單返回OMC并做記錄,由技術組跟蹤問題并分析后提出相關解決建議,由班組聯合技術組對問題進行進一步處理,直至問題解決。七如問題屬于疑難問題,技術組仍無法解決。由技術組協調Motorola解決或開SR并作好相關記錄。C、關于TCH掉話的問題基站掉話問題是GSM網絡運行過程中一個比較常見的問題,由于產生掉話問題的原因較多,因此很難對掉話問題按其產生的原因進行一個較為準確的分類。在現網的統計中,將掉話問題按其歸屬分成了四類:單載頻掉話(Rf_losses_tch);BTS內小區間切換掉話(Intra_cell_h

10、o_lost);BSC內小區間切換掉話(Out_intra_bss_ho_lost);BSC間小區間切換掉話(Out_inter_bss_ho_clear)。第一部分:掉話問題可能產生的原因 由于掉話問題較為復雜很難準確定位,因此此處我們僅列出在現網中較為常見的幾種引起掉話的原因:一 基站硬件問題可能會造成基站產生掉話。(載頻、發射通路、接收通路、時鐘問題等)二 基站天饋性能不好可能會造成基站掉話。三 基站天饋接錯可能會造成基站掉話。四 基站數據數據設置錯誤可能會造成基站掉話。(CCB類型、CCB cavity號定義錯誤等)五 頻率問題可能會造成基站掉話。(同頻、鄰頻干擾或基站上行干擾等)六

11、基站相鄰小區定義錯誤可能造成基站掉話。第二部分:掉話問題處理的流程在處理基站掉話問題的過程中可按照以下幾個步驟完成:一 由班組查看統計,將掉話類型分類,確定掉話區域。A Rf_losses_tch B Out_inter_bss_ho_clearC Out_intra_bss_ho_lostD Intra_cell_ho_lost二由班組重點查看載頻掉話情況、載頻PB值、載頻IOI值、載頻BER值等統計項,觀察幾天的變化規律。三由班組查看基站和周圍小區數據定義是否正確,是否存在同頻、鄰頻等頻率問題。(數據及頻率問題一般在割接、新站及頻率變動工程后易出現)。四由班組路測基站及其周圍情況。判斷可能

12、的硬件問題、天饋問題及時鐘問題等。五在頻率方面未發現問題后由班組對基站進行檢查并詳細填寫檢查記錄,檢查內容如下:3 基站有無告警。4 檢查基站時鐘是否偏離過大。3基站發射功率是否平衡。4基站接收系統有無問題。5基站天饋(接收及發射)有無駐波比高的現象。6檢查基站接頭是否有松動現象,基站天饋線序是否與標簽一制。7更換基站高掉話載頻、器件性能不好的基站硬件。六如問題仍無法解決,將路測文件及基站檢查的詳細記錄移交技術組,并將工單返回OMC并做記錄,由技術組跟蹤問題并分析后提出相關解決建議,由班組聯合技術組對問題進行進一步處理,直至問題解決。七 如問題屬于疑難問題,技術組仍無法解決。由技術組協調Mot

13、orola解決或開SR并作好相關記錄。D、關于載頻BER高的問題載頻的BER(Bit Error Rate)含義是載頻工作的時候在其上傳輸?shù)臄?shù)字信息比特的比特誤碼率。載頻的BER和在該載頻上通話時的通話質量是密切相關的。手機在通話時的話音質量有8個級別,即Quality=0,1,2,3,4,5,6,7 。0是最好,7為最差。而Quality的0到7是和BER分別對應的。對應關系如下:Rxquality BER 默認BER 0 <0.2% 0.14% 1 0.20.4% 0.28% 2 0.40.8% 0.57% 3 0.81.6% 1.13% 4 1.63.2% 2.26% 5 3.26

14、.4% 4.53% 6 6.412.8% 9.05% 7 >12.8% 18.1%一般情況下認為Rxquality在不大于4的時的通話話音質量是可以接受的。但當Rxquality大于4時則會出現通話斷續、雜音甚至掉話的現象。因此從對應關系可以看出,當載頻的BER高于2.26%的時候,即說明該載頻的通話質量有問題了,應該盡快進行處理。第一部分:BER高的原因造成載頻BER高的原因主要有以下幾種:一基站問題引起的BER高1、 信道盤的發射接收補償參數不合格2、 信道盤內部硬件和架頂發射接收器件故障二 頻率干擾引起的BER高1、 同鄰頻干擾造成2、 上行干擾第二部分:處理載頻BER高的流程 處

15、理載頻BER高的障礙時,首先要判斷是硬件故障還是由于干擾引起的高BER。基本流程如下:一通過OMC統計找出BER高的RTF,并找出該RTF(例如 RTF 0 4)所占用的DRI (例如DRI 0 4)。把BER高的DRI 0 4上的RTF 0 4和本小區正常的一個RTF(例如 RTF 0 5,原來在DRI 0 5上)倒換。過一個小時后,再觀察統計結果。 如果RTF 0 4的BER正常了,而RTF 0 5的BER高了起來,那么說明DRI 0 4這塊信道盤有問題。如果RTF 0 4的BER仍然很高,而RTF 0 5的BER還是正常的。那么說明RTF 0 4可能受到了干擾,信道盤是沒有問題的。二 對

16、于信道盤引起的BER高:1、 信道盤的發射接收參數不合格會導致信道盤發射接收的自動增益和衰耗不能正確補償,從而可能導致通信質量下降。這種情況只需下站重新校準收發參數即可解決。2、 若校準收發沒有作用,則可能是信道盤故障和發射接收器件(如CCB ,CBF,IADU,DLNB等出現問題)。可以根據具體情況更換這些硬件來解決。三 對于頻率干擾引起的BER高排除了硬件故障原因后,BER高可能是干擾引起的。1、 對于同鄰頻引起的BER高,通話質量差,可以通過路測來發現該載頻周圍是否存在同鄰頻。如果發現有則可以將測試數據移交技術組,由技術組協調網絡優化部門更改頻點來解決干擾。2、 上行干擾也會影響通話質量

17、和BER。上行干擾可以通過OMC統計中IOI一項觀察到上行干擾的影響程度。關于上行干擾問題的解決,可以參照”關于IOI值高的問題“一文中的解決方法。四通過以上幾步原因的查找如問題仍無法解決,將路測文件及基站檢查的詳細記錄移交技術組,并將工單返回OMC并做記錄,由技術組跟蹤問題并分析后提出相關解決建議,由班組聯合技術組對問題進行進一步處理,直至問題解決。四 如問題屬于疑難問題,技術組仍無法解決。由技術組協調Motorola解決或開SR并作好相關記錄。E、關于載頻IOI高的問題 IOI(Interference On Idle)值的含義是:載頻時隙在空閑狀態時收到的上行干擾信號的強度。理想情況下,

18、載頻時隙在空閑狀態即沒有占用的情況下收到的上行信號功率應該為0,一般情況下IOI值 <1。只要IOI值 <5,那么對信道的影響就不會很嚴重,但若IOI值接近了10或超過了10 ,則會造成小區的掉話,通話質量下降等嚴重問題。第一部分:IOI值高的原因可以分為兩方面一基站內部的接收設備障礙造成的IOI值高: 1信道盤的接收補償值不準或接收功能障礙2小區的接收器件DLNB或IADU、雙工器故障3天饋線故障二外來的干擾源造成的上行干擾: 1GSM網絡內部的干擾:即頻率規劃不當,同鄰頻過多造成的上行干擾。 2GSM網絡外部的干擾:即外界非法直放站、集團通信系統非法占用GSM上行頻段,或由于其

19、它通信系統的設備的不合格,發射信號邊帶頻譜干擾GSM上行頻段。第二部分:IOI值高的幾種解決方法一依據幾日內的統計可初步判斷IOI高的原因(屬設備問題或干擾問題)。二 基站內部的接收設備障礙造成的IOI值高1對于個別載頻IOI高的現象通過改變RTF與DRI的位置關系來判斷故障信道盤,對信道盤的接收部分進行測試:若仍沒效果,則可以更換該載頻。2對于某個或所有載頻的IOI較高時,排除(1)中所說的障礙后,故障點可由載頻向上查找。即IADU、DLNB或雙工器,檢查此類設備的情況。必要時可更換故障器件。3檢查天饋系統(包括駐波比、方向角、線續等)。如饋線不正常,則可以轉交天線組處理,維修或更換天饋線。

20、三 如是干擾源造成的上行干擾:1 路測基站及其周圍基站情況,判斷干擾來源。2 查看基站頻率數據設置情況,有無同頻、鄰頻情況。3 如有頻率問題通知并移交路測文件至技術組,由技術組協調網優重新規劃該地區的頻率。4 如路測及基站數據未發現問題則需用HP8594E對基站的上行信號進行掃頻測試(測試方法見附錄8)。5 確定有上行信號后將測試數據存儲后轉交技術組,由技術組協調網優部對干擾源進行進一步查找。四 通過以上幾步查找,如問題仍無法解決,將路測文件及基站檢查的詳細記錄移交技術組,并將工單返回OMC并做記錄,由技術組跟蹤問題并分析后提出相關解決建議,由班組聯合技術組對問題進行進一步處理,直至問題解決。

21、如問題屬于疑難問題,技術組仍無法解決。由技術組協調Motorola解決或開SR并作好相關記錄。F、關于切換成功率低的問題小區切換可分為三種類型:inter_bss之間的切換;intra_bss之間的切換;intra_cell之間的切換。一般而言,可觸發切換發生的因素有以下幾種:downlink receive level;downlink receive quality;interband handover ;interference handover; mobile station distance; uplink receive level ;uplink receive quality;

22、powerbuget handover.目前,現網運行的設備中開通的觸發切換有以下幾種:downlink receive quality;interband handover ; uplink receive quality powerbuget handover。第一部分:切換成功率低可能的原因1、 小區之間存在盲區;2、 基站時鐘頻率不準,BSIC碼無法解開;3、 基站天饋線接錯;4、 基站數據定義錯誤(相鄰小區定義錯誤等);5、 基站小區話務量高(每TCH話務量超過0.8ERL),無空閑SDCCH或TCH;6、 存在同頻干擾;7、 小區功率不齊。第二部分:切換成功率低的處理流程發現小區切

23、換成功率低后,應按以下步驟分析解決問題:一 查看統計中INTER_BSS HANDOVER;INTRA_BSS HANDOVER INTRA_CELL HANDOVER中切換失敗數,分析其切換失敗的原因主要是歸屬于那一類的切換。二 若切換失敗的原因主要屬于inter_bss切換則應查看該BSC內的其它基站切換情況,若此BSC內所有基站的inter_bss切換失敗均高,則應側重于查驗BSC的切換數據是否有錯誤、BSC的時鐘是否準確、BSC的timer 是否合理等。若此BSC內其它基站無上述情況,則應重點查找基站本身的問題。三 若切換失敗的原因主要屬于intra_bss和intra_cell,則也

24、應重點查找基站自身的問題。四 基站自身檢查:1 檢查基站的數據設置是否合理,有無同頻、鄰頻等相鄰小區的問題。2 查看當日統計數據,初步分析其切換失敗原因,排除由于該小區話務量太高,為超忙小區引起的高切換失敗率。3 檢查基站關于切換請求和切換成功的統計數據,分析其基站可能的原因。4 檢查基站硬件設備,重點檢查基站的發射功率、接收電平、時鐘等基站設備是否正常。(檢查方法見維護步驟)五如問題仍無法解決,將路測文件及基站檢查的詳細記錄移交技術組,并將工單返回OMC并做記錄,由技術組跟蹤問題并分析后提出相關解決建議,由班組聯合技術組對問題進行進一步處理,直至問題解決。五 如問題屬于疑難問題,技術組仍無法

25、解決。由技術組協調Motorola解決或開SR并作好相關記錄G、關于基站時鐘問題的問題目前在現網運行的基站時鐘中有兩種類型,一種是單獨采用時鐘板GCLK的INCELL型基站時鐘,另一種是采用OCXO模塊的MCELL型基站時鐘。它們分別提供一個不同的測試端口,分別為:16.384Mhz和8000Hz。在GSM網絡中時鐘的同步方式一般都是主從同步方式,即要求BTS時鐘應鎖定通過2M線傳輸?shù)纳弦患墸˙SC)的時鐘。第一部分:基站時鐘失鎖產生的原因: 目前,現網運行的基站中部分基站經常會出現剛剛校準時鐘不久,基站就又有關于時鐘方面的告警,其主要是:phase lock lost 或phase lock

26、 falure 。分析此種現象,其原因主要有以下幾種:一 基站傳輸方式對時鐘同步的影響:目前現網基站的傳輸方式主要有以下幾種方式:PDH傳輸方式、SDH傳輸方式、微波傳輸方式(大微波傳輸屬于SDH傳輸、小微波屬于PDH傳輸)。在PDH傳輸體制中,時鐘信息通常是采用一次群數字信號所攜帶的時鐘信息作為網絡網絡同步的基準。而在SDH傳輸體制中,由于低次群信號可能經歷指針的調整,使其定時信息產生較大的抖動和漂移損傷,使同步的性能下降,因此通常其時鐘從SDH中的高速數字信號中直接提取時鐘基準。由于目前現網使用的傳輸均為2M(一次群),因此對于采用單一的PDH方式傳輸?shù)幕荆鋾r鐘可由2M中準確的傳輸,而

27、不至于產生較大的偏移,導致時鐘失鎖。而對于采用SDH或SDH與PDH混用的基站其2M中的時鐘信號由于指針調整的影響,導致時鐘信號產生較大的偏移,以至基站本振的時鐘無法跟蹤其2M中傳輸?shù)纳霞墪r鐘信號,造成基站的時鐘失鎖。(目前現網使用的NOKIA SDH傳輸設備由于其設備提供一個外接時鐘口,因此可外接時鐘保證網絡時鐘的同步;OMUX設備無此端口,因此現無法提供2M的穩定時鐘。)二基站本振時鐘對時鐘同步的影響:目前基站時鐘使用的是晶振時鐘,其時鐘的中心頻率隨著時間的變化會產生漂移,因此如基站的本振時鐘產生的漂移過大則也會造成時鐘的失鎖。第二部分MOTOROLA設備對時鐘的要求:現網運行的MOTOR

28、OLA基站設備中分別有兩種類型時鐘測試口(INCELL型的16.384MHz和MELL6或Horizon型的8KHz)。基站本振的時鐘穩定度要求均應小于0.05ppm。因此在INCELL型基站的時鐘調測中應保證其本振時鐘的測試輸出口應小于:16.384MHz±0.8192Hz(即正常值應為:16383999.19 Hz16384000.81 Hz),;在MCELL或Horizon型基站的時鐘調測中應保證其本振時鐘的測試輸出口應小于:8000 Hz±0.0004 Hz(即正常值應為:7999.99960 Hz8000.00040 Hz)。第三部分對基站時鐘失鎖問題的處理流程:

29、一基站出現時鐘失鎖告警(phase lock lost;phase lock failure),基站維護人員用頻率計對時鐘進行測試(測試前一定要將頻率計預熱,測試方法見第一章時鐘調測)。將時鐘鎖定參數:phase_lock_gclk分別為1和0時的測試值記錄下來。二對基站時鐘進行重新校準,并將校準后的時鐘值記錄下來(此時phase_lock_gclk的設置應為0)。將時鐘鎖定參數:phase_lock_gclk設置為1,待基站實現Phase locked后記錄此時的時鐘測試值。恢復基站。三觀察基站情況,過數天后如基站又出現phase_lock_lost;phase_lock_failure 。

30、基站維護人員攜帶頻率計對時鐘再次進行測試,記錄phase_lock_gclk分別為1和0時的測試值。四如在phase_lock_gclk在0時的測試值符合Motorola的時鐘范圍,即小于0.05ppm,則無需對時鐘重新校準,記錄該站情況反饋給OMC。但需保證對基站的時鐘的定期維護。(一般為3個月)五如在phase_lock_gclk在0時的測試值不符合Motorola的時鐘范圍,即大于0.05ppm,則需對時鐘重新校準并如一、二步中所述記錄響應的測試數據。H、 關于壞載頻的處理壞載頻的處理必須及時,因?yàn)樗鼤绊懻麄€小區的質量,一般處理壞載頻我們要經過以下步驟:1INS載頻,觀察情況。2清潔光

31、纖,觀察情況。3斷電重啟,觀察情況。4用旁邊的正常載頻的光纖,看是否能起來。如果不能起來,表明此載頻已壞,可根據調測方法更換載頻。5第四步如果載頻能起來,表明此載頻并未壞,可能是光纖或 FOX板有問題,可以對此進行相應判斷處理。I、關于斷站的處理斷站的處理必須及時,它是影響網絡質量的重要方面,障礙的處理必須以斷站為主。產生斷站的原因是多方面的,但大方面只有兩項:1傳輸問題:在基站里給BSC方向打環,MMS口子是不好的,這時就需要傳輸人員配合,查找斷站點并解決。有時基站打環是好的,這可能是傳輸中有誤碼,這時就必須用兩兆測試表查找問題。2基站問題:一般來說給基站自環,如果MMS口不好的話,就可以認

32、為是基站的自身問題,這時就可以更換扳子了(T43、NIU、MCU或MCUF)。如果打環是好的,一般就可以認為基站是正常的了,但如果基站還是恢復不了的話,就應該考慮以下三個方面了:第一,可能是扳子有不明顯的問題,第二,可能是傳輸有誤碼,第三可能是兩兆傳輸和基站不共地。總之,使基站斷站的可能性很多,但一定要按著“先查傳輸后查基站,重點基站”的原則做。基站維護人員應該對基站的傳輸系統掌握。特別難處理的是基站瞬斷(即壞即好)問題。可能有BSC的原因、傳輸?shù)脑蚝突镜脑颉H绻袃蓚€以上基站同時瞬斷,基本上可以排除基站因素。可以從其相同的傳輸路徑(經同一設備)去查找故障并排除;如二者無共同路徑或換成不

33、同路徑后仍同時瞬斷,則可判斷是BSC故障。單個基站的瞬斷一般有軟件告警、傳輸誤碼等情況。傳輸誤碼故障可通過更換設備(傳輸設備、T43、NIU甚至MCU等)、重做頭子、倒換路由等方法解決。軟件告警的處理正在研究,通過更換處理器(MCU或GPROC),即使當時有效,也不能持久。J、關于小區OOS的處理小區OOS是指,小區退出正常的工作。這樣的障礙可以按以下幾個步驟考慮:1先查看基站的多條傳輸中的一條是否中斷;是則先處理傳輸2FMUX或FMUX光纖有問題:用基站內的備用FMUX或FMUX光纖測試。3查看是否是CCB設備障礙:CCB保險,CCB連線,本小區的前兩塊載頻。4重新起站注:有時要注意站內的室

34、溫,溫度是造成小區OOS和壞載頻的主要原因之一。K、關于各類告警的處理 1第二、三小區備邊光纖告警:這是由于站內的部分FMUX板版本的問題,一般用BBD版的FMUX替換其他版本FMUX就可以排除障礙(或用其他光功率大的也行)。 2IAS:NO REDUNDATN CONNECTION TO ALARM BOARD CONNECTION BROKEN:本小區第二載頻的告警線未連或未連好。 3IAS:CABINET FAN FAILURE:站內的風扇壞或插頭有問題。 4TRASMIT FAILURE OUTPUT POWER BUT FUCTION:載頻低功率造成的,更換載頻就可以恢復。 5其他可

35、能出一些奇怪的告警,這一般都是告警板造成的,檢查它的各個連線是否連好。仔細檢查告警線的接頭是否完好。L、GSM網絡外干擾帶外干擾是目前影響GSM網絡最嚴重的一類干擾,這類干擾往往影響整個GSM的上行頻段,是目前較難解決的干擾之一。這類干擾有些是由于附近存在的非法直放站對遠處的同頻的上行信號進行放大,然后傳給受干擾的小區天線。或者由于其它通信系統(如CDMA或某些集團通信系統)發射設備濾波性能差,殘留的邊帶信號較多,侵入到GSM的上行頻段,造成了上行干擾。解決此類干擾,主要就是查找干擾源的位置,并制止那些非法設備的運行。但由于目前我公司還沒有專門的設備,而且涉及到與其它通信公司協調測試,因此需要

36、及時匯報情況并聯合網絡優化部門一起處理。測試確認為GSM網絡外干擾時可以利用HP8594E綜合測試儀對基站內的接收信號進行檢測。檢測的時候,應先關掉本小區的載頻發射,通過電纜轉接頭連接接收天線的輸出(或信道盤的兩條接收線RX1、RX2的輸出)和綜合測試儀的輸入。除非很強的上行干擾,在接收天線的輸出端才能觀察到干擾,若干擾不是特別強,則只能在信道盤的接收口的才能觀察到,因?yàn)樾盘枏慕邮仗炀€的輸出到信道盤接收的輸入,又經過了IADU的放大。 將測試儀接在信道盤的接收線的輸出口(A或B),觀察此時的綜測儀接收信號,若在GSM上行頻段(890915MHz)仍存在較強的上行信號,則說明存在上行干擾(上行干

37、擾存在時會看到上行頻段的頻譜存在明顯的起伏)。用同樣的方法測試本小區的其它信道盤,必要時可以與其它沒有上行干擾的小區的天饋線對調,再觀察此時的上行干擾。若此時干擾信號消失,則說明該干擾應該來自與基站設備以外。若此時干擾信號仍然存在,則說明干擾在接收天線以下,即從機柜頂?shù)叫诺辣P接收口這段通路之中。也即是設備本身問題。注:維護時需關站的處理:正常維護需關站的申請應提前一星期提出。臨時維護需關站的申請?zhí)崆?4小時提出;排障需重啟基站要立即請示并得到許可后方能進行。停站時間的選擇應避開話務量高的時間;在每月通信質量指標統計日和每日忙時10:00-11:15內,除了經代維管理部門同意外,杜絕對任何設備進

38、行操作;特殊的站,維護工作可在晚上進行。四、設備更換A、載頻1TCU/TUC-B:在更換TCU之前首先應確定是否是TCU本身的故障,判斷TCU是否損壞可通過以下幾步:1 啟動CINDY軟件在COMMS窗口下回車MMI-RAM 1015>輸入 disp_siteCurrent site number is <站號>MMI-RAM 1015>輸入 disp_act_alarm <站號>查看基站的告警并觀察TCU的狀態,通過此過程我們可初步判定障礙點。2 通過進一步檢測FOX及光纖以保證TCU以外的通信鏈路無問題。此過程可通過倒換TCU端或FOX端不同槽位DRI的

39、光纖來判別;3 檢查 RF cable及接收電纜的連線,重起TCU一遍(ins或reset_device);4 更換TCU的槽位并觀察TCU的狀態;5 檢查TCU 的Boot Code,如損壞須重寫B(tài)oot Code;(此重寫過程用時較長,建議將TCU取回在實驗站中完成);通過以上幾步的處理判別,可確定是否是TCU的故障,如果確定是TCU的故障則更換TCU即可。更換時應先將TCU lock,然后斷電將新TCU換上,更換TCU后需將接受發射重新校準(校準步驟見維護手冊)。2R(S)CU:R(S)CU為TCU的早期產品,因此在檢驗和校測的過程中部分步驟與TCU相同。在更換R(S)CU之前,也應判斷

40、是否是R(S)CU損壞,其判斷過程可通過以下幾步:1 啟動CINDY軟件在COMMS窗口下回車MMI-RAM 1015>輸入 disp_siteCurrent site number is <站號>MMI-RAM 1015>輸入 disp_act_alarm <站號>查看基站的告警并觀察TCU的狀態,通過此過程我們可初步判定障礙點。2 通過進一步檢測DRIM,DRIX及光纖以保證R(S)CU以外的通信鏈路無問題。此過程可通過倒換R(S)CU 端或DRIX端不同槽位DRI的光纖來判別;3 在level 3下(改變level見上所述)MMI-RAM 1015&g

41、t;輸入 ins <站號> dri <DRI號>MMI-RAM 1015>輸入 reset_device <站號> dri <DRI號>使R(S)CU重起一遍;4 更換R(S)CU的槽位 并觀察R(S)CU的狀態;經過以上各步后,R(S)CU仍為D-U狀態,則須更換R(S)CU。更換是應注意在使用RCU與SCU時,DRIX的跳線位置不同;接受發射重新校準(校準步驟見維護手冊)。3CTU:在更換CTU之前首先應確定是否是CTU本身的故障,判斷CTU是否損壞可通過以下幾步:1 動CINDY(BACK)軟件在COMMS窗口下回車MMI-RAM 1

42、015>輸入 disp_siteCurrent site number is <站號>MMI-RAM 1015>輸入 disp_act_alarm <站號>查看基站的告警并觀察CTU的狀態,通過此過程我們可初步判定障礙點。2 檢查 RF cable及接收電纜的連線,重起CTU一遍(ins或reset_device);3 更換CTU的槽位并觀察TCU的狀態;4 檢查CTU 的Boot Code,如損壞須重寫B(tài)oot Code;(此重寫過程用時較長,建議將CTU取回在實驗站中完成);通過以上幾步的處理判別,可確定是否是CTU的故障,如果確定是CTU的故障則更換C

43、TU即可。更換時應先將CTU lock,然后斷電將新CTU換上,更換CTU后需將接受發射重新校準(校準步驟見維護手冊)。B、 發射部件1CCB(RTC):更換CCB(RTC)之前也必須檢驗證實是CCB(RTC)的問題方能更換。檢驗CCB(RTC)的步驟基本一樣:1 查看每天話務統計,觀察高掉話小區掉話類型及掉話數是否集中于某一DRI;2 下站檢查該小區信道盤發射功率是否過低,重新校對信道盤發射功率,但如其滿功率發射功率值仍很低;3 更換其它信道盤校對發射功率但其結果同前一樣其滿功率發射功率值仍很低,則可確定此CCB(RTC)的該腔體已壞;4CCB(RTC)部分腔體損壞則必須更換整個CCB(RT

44、C),更換時只須將固定部分的螺絲卸下?lián)Q上新的CCB(RTC)即可,但應注意設置好CCB(RTC)中的地址碼板(Cabinet 0 的地址為254,Cabinet 1的地址為253,Cabinet 2 的地址為252)。更換CCB(RTC)后需要對小區的信道盤進行重新校準,其步驟見維護守冊。2CBF/3-CBF/DCF/DDF:更換之前也必須檢驗證實是CBF/3-CBF/DCF/DDF的問題方能更換。檢驗CBF/3-CBF/DCF/DDF的步驟基本一樣:1 看每天話務統計,觀察高掉話小區掉話類型及掉話數是否集中于某一載頻;2 下站檢查該小區信道盤發射功率是否過低,重新校對信道盤發射功率,但如其滿

45、功率發射功率值仍很低;3 更換其它信道盤校對發射功率但其結果同前一樣其滿功率發射功率值仍很低,則可確定此CBF/3-CBF/DCF/DDF的該腔體已壞;4 CBF/3-CBF/DCF/DDF部分腔體損壞則必須更換整個CBF/3-CBF/DCF/DDF,更換時只須將固定部分的螺絲卸下?lián)Q上新的即可。更換CBF/3-CBF/DCF/DDF后需要對小區的信道盤進行重新校準,其步驟見維護守冊。C、接收部件:1 在MCELL基站中接受部件主要包括DLNB、IADU、MPD/HPD三個部件,接收部件的問題一般要一起考慮:1 在更換接受部件前,要掌握P-B值與IOI值,如果這兩項指標或其中一項有問題(整個小區

46、),就可以認為是接受部件有問題。2 在基站中用信號源進行調測,如果每塊載頻都不能正常調測,就可以認為是接受 部件的問題3 更換DLNB、MPD/HPD時更換時只須將固定部分的螺絲卸下?lián)Q上新的即可;IADU更換時,需佩帶防靜電帶,注意新板在裝之前把跳線調好,更換好后要對本小區接收重新校對,其步驟見調測手冊。2在HORION基站中接收部件主要包括SURF,DDF/DCF部件,接收部件的問題一般要考慮:1 更換接受部件前,要掌握P-B值與IOI值,如果這兩項指標或其中一項有問題(整個小區),就可以認為是接受部件有問題。2 在基站中用信號源進行調測,如果每塊載頻都不能正常調測,就可以認為是接受 部件的

47、問題。3 更換SURF、DDF、DCF時更換時只須將固定部分的螺絲卸下?lián)Q上新的即可,IADU更換時,需要把本機柜關電,佩帶防靜電帶,注意新板在裝之前把跳線調好,更換好后要對本小區接收重新校對,其步驟見調測手冊。D、 各種控制電路板及電源模塊1. 全尺寸板:對于全尺寸板,須佩帶防靜電帶,先將電路板上的 開關置于Disable位置,然后換上新板,再將開關打到Reset位置,結束。2半尺寸板:對于全尺寸板,須佩帶防靜電帶,正常更換部件。(注意LANX switch和DRIX跳線的設置)(1)MCU/MCUF/NIU/FMUX/T43:對于這些電路板都可以熱插拔,可以不需斷電。(2)IADU:IADU

48、更換時,需要把本機柜關電,佩帶防靜電帶,注意新板在裝之前把跳線調好。(3)AB6告警板:更換AB6會使機柜斷電,這一點一定要注意,天津地區AB6的跳線打到INDOOR位。注意事項切斷機柜的所有供屯。如有可能,拆開機柜架頂?shù)碾娫淳€。嚴禁將輸入電源線互相纏繞有些電源線使用一樣的接頭,因此,恢復的時候可能接反。如需要,可以貼上標簽,以防接錯。拆卸,連接電源線接頭的時候應小心一些接頭做的脆弱,注意小心地拆卸,安裝。拆卸告警板關掉機柜供電電源。拆卸掉告警板上的各種連接頭。旋開板上的固定螺釘。DAB板由四個黑色菲利普沉頭螺釘固定。輕輕地拆下告警板;告警板可能卡在機柜里,應確認所有螺釘己拆下,將拆下的告警板

49、放置一旁新告警板的安裝與拆下的告警板比較,重新設置新告警板上的DIP開關。將新告警板上的OV,十27V以及機柜的輸入端口排列好,確保機柜到告警板的各種電纜線沒有被告警板壓在后面。將告警板放入機柜內,使OV和27V口牢固接觸。旋緊螺釘固定。連接各種電纜線。給機柜加電。(4)電源模塊對于電源模塊只須正常更換即可,但應注意電源模塊的類型。E、光纖、饋線的更換。1 光纖的更換分為載頻光纖、FMUX光纖。MCELL載頻光纖要用紅光纖,連接時注意光纖的標示要與載頻、FOX的口對應。FMUX光纖主要有兩種,一種是C04用在一二小區,一種是C20用在一三小區,更換時型號必須用對。2 饋線的更換主要是架頂?shù)奖芾?/p>

50、器這段,當用功率計測得反向功率算的駐波比大于1.4(1800M是1.5),或直接用天饋線測試儀測試時,排除避雷器上端障礙后,就可以更換饋線了,一般提供的饋線都有7/16頭,只需做好N頭就可以。五、設備更換從無線角度方面看,GSM網絡性能分析主要分為無線接通率、話務掉話比、話音信道可用率、最壞小區等幾個方面。無線接通率是衡量用戶接入網絡的成功率,它的計算公式為:無線接通率=(1-TCH擁塞率)*(1-SD擁塞率)-(1)TCH話音信道、SD專用控制信道話務掉話比是話務量同掉話數的比值,計算公式為:話務掉話比=話務量*60/掉話數-(2)話音信道可用率是話音信道可用數與話音信道配置數之比,是衡量網

51、絡硬件完好率的一個重要指標。最壞小區標準為,排除超閑小區外,掉話率或TCH擁塞率較高的小區,處理方法可以包括在無線接通率和話務掉話比中。在此重點對無線接通率和話務掉話比兩個指標的優化進行闡述(主要以MOTOROLA的基站設備為例)。第一部分、無線接通率從公式(1)可看出,影響指標的分別是話音信道和信令信道的擁塞率,因此,對這兩項擁塞的有效控制是提升指標的最有效的方法。以下對擁塞小區情況的分析都是在排除斷站影響的范圍內所討論的。SD擁塞方面:SD信道的試呼種類包括呼叫重建、緊急呼叫、位置更新、主叫和尋呼響應。其中,大部分冗余、無效的試呼是由大量位置更新所引起,特別是處于LAC區交界處的小區,位置

52、更新次數占SD試呼總次數的90%以上。總結包括受位置更新影響的擁塞小區在內,對信令信道擁塞影響比較嚴重的主要有以下幾種:1、 LAC分區邊界小區由于處于話務較高的地區,同時又處于兩個或三個LAC區的交界,在用戶進行移動時,即使未通話,也要通過占用SD信道進行小區重選,造成較多SD信道占用次數,從而增加擁塞。特別是如果正好覆蓋干線公路或鐵路沿線時,可能出現突發的極高的SD話務,所以這些小區忙時的SD試呼次數經常達到數千次或更多,即使信令信道的配置數已經較高,也會引起相當高的擁塞次數,對全網的無線接通率造成很大的影響。解決方法有以下幾種:(1) 調整參數方面,一般可以通過調整小區重選(Cell R

53、eselection Offset)等參數。小區重選就是提高或降低用戶選擇本小區進行通話的概率,通過調整該參數可在不影響通話質量和主要話務的前提下,限制處于小區邊界的用戶選擇本小區,而駐留在其它小區,減少位置更新,從而減少SD話務量。如X小區,通過反復調測該參數(需同時考慮到用戶使用情況)后,SD信道溢出情況明顯好轉:所屬BSC小區號站名調整前SD擁塞數調整后SD擁塞數X100次左右10次內(2)天線高度方面:如Y小區,覆蓋火車站,忙時經常出現話務的突增,且由于處于LAC區的邊界,擁塞高。經過實地測試采集數據,對其研究后發現,該小區附近P站的天線偏高,使得這兩個小區間的用戶頻繁進行大量的位置更

54、新,造成擁塞。因此,將P站的天線降低仰角后,位置更新次數大大降低,SD擁塞現象已基本消失。調整前后的指標對比情況如下:所屬BSC小區號站名調整前SD擁塞數調整后SD擁塞數Y150次左右10次內(3) 對該擁塞小區周圍的LAC區進行重新劃分也是一種比較有效的方法。將該擁塞小區的LAC區歸屬重新割接,劃分到LAC區內部。至少將交通高峰地點避開,使公路或鐵路沿線的小區處于LAC區內部,將小區重選次數降低,這樣對擁塞情況會有較大的改善。Z基站的第1、2小區覆蓋干線公路和鐵路,位置更新次數較多,經LAC區重新劃分后,減緩擁塞的效果顯著。所屬BSC小區號站名調整前SD擁塞數調整后SD擁塞數XXX(調整前) YYY(調整后)Z1、Z2100次左右,突發達1000次以上10次內2、 省市邊界地區小區在SD擁塞較高的小區中,有幾個小區經常不定期地出現相當高的SD話務量,試呼次數達到10000次以上甚至2、3萬次,造成數千次的擁塞,對指標的 影響極大。這幾個小區就是處于J市與H省的邊界地區。由于這種小區面向外省,外省出現斷站或其它突發情況將無法及時得知并準確進行相應分析。在調整時,對該小區的覆蓋范圍的控制就要十分謹慎。如果覆蓋過大,容易引起H省的用戶切換到J市
