1、精品文檔變壓器的接線方式及鐘點數的確定判斷變壓器的聯接組別方法在變壓器的聯接組別中 “ Yn”表示一次側為星形帶中性線的接線， Y 表示星形， n 表示帶中性線； “d”表示二次側為三角形接線。 “11” 表示變壓器二次側的線電壓 Uab滯后一次側線電壓 UAB330度（或超前 30 度）。變壓器的聯接組別的表示方法是：大寫字母表示一次側（或原邊）的接線方式，小寫字母表示二次側（或副邊）的接線方式。 Y（或 y）為星形接線， D（或 d）為三角形接線。數字采用時鐘表示法，用來表示一、二次側線電壓的相位關系，一次側線電壓相量作為分針，固定指在時鐘12 點的位置，二次側的線電壓相量作為時針。“ Y

2、n，d11”，其中 11 就是表示：當一次側線電壓相量作為分針指在時鐘 12 點的位置時，二次側的線電壓相量在時鐘的 11 點位置。也就是，二次側的線電壓 Uab滯后一次側線電壓 UAB330度（或超前 30 度）。變壓器接線方式有 4 種基本連接形式： “ Y， y” 、“D，y”、“ Y，d” 和“D，d”。我國只采用 “ Y，y” 和“Y，d”。由于 Y 連接時還有帶中性線和不帶中性線兩種，不帶中性線則不增加任何符號表示，帶中性線則在字母Y 后面加字母 n 表示。三相變壓器在電力系統和三相可控整流的觸發電路中，都會碰到變壓器的極性和聯接組別的接線問題。 變壓器繞組的聯接組， 是由變壓器原

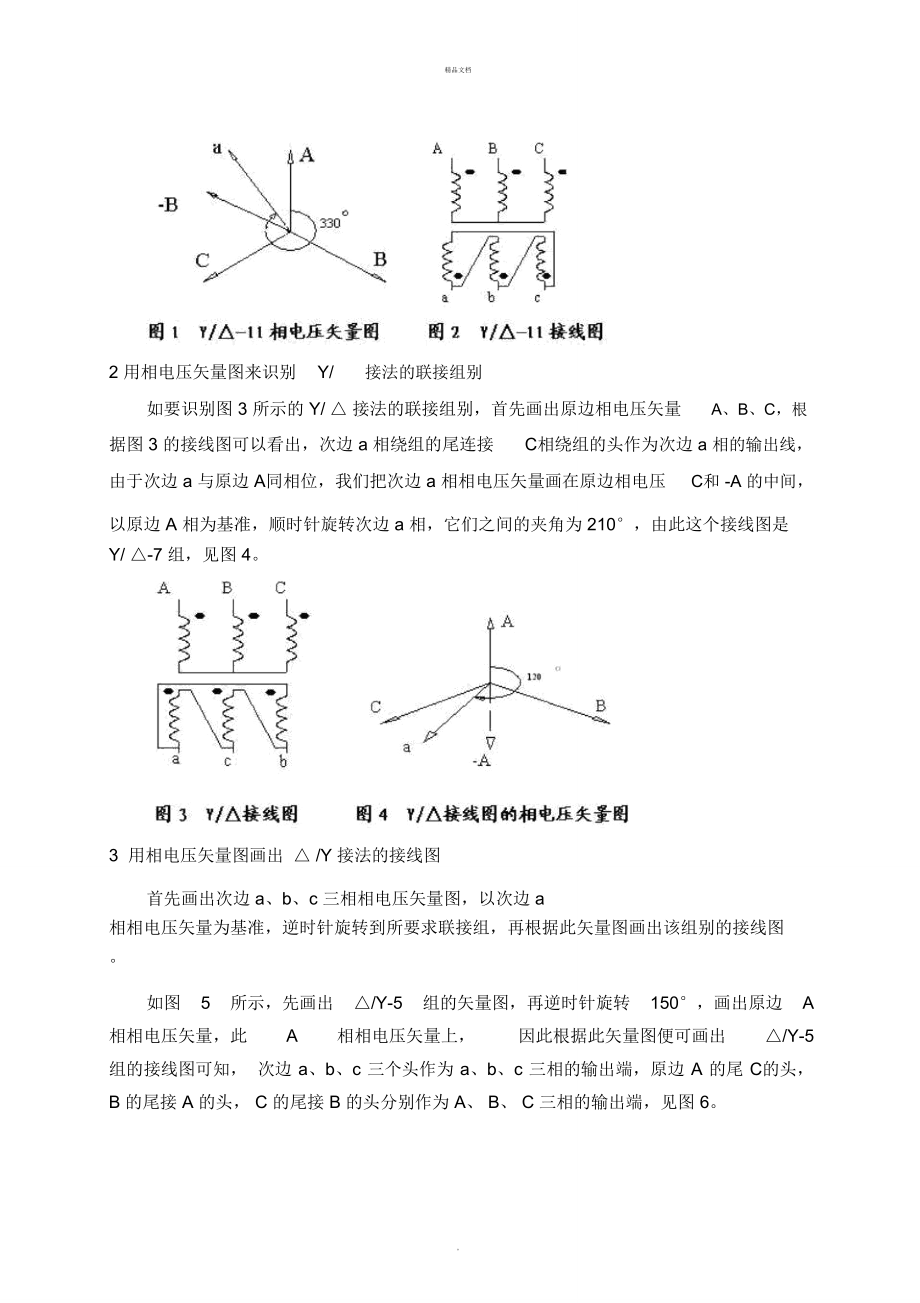

3、、 次邊三相繞組聯接方式不同，使得原、次邊之間各個對應線電壓的相位關系有所不同，來劃分聯接組別。通常是采用線電壓矢量圖對三相變壓器的各種聯接組別進行接線和識別，對初學者和現場操作者不易掌握。而利用相電壓矢量圖來對三相變壓器各種聯接組別進行接線和識別，此種方法具有易學懂、易記牢，在實用中即簡便又可靠的特點，特別是對Y/ 和/Y 的聯接組，更顯示出它的優越性。 下面以實例來說明用相電壓矢量圖對三相變壓器的聯接組別的接線和識別的方法。1 用相電壓矢量圖畫出Y/ 接法的接線圖首先畫出原邊三相相電壓矢量A、B、C，以原邊 A 相相電壓為基準，順時針旋轉到所要求的聯接組。如圖 1 所示， Y/ -11 的

4、聯接組別，順時針旋轉了 330°后再畫出次邊 a 相的相電壓矢量，此 a 相相電壓矢量在原邊 A 相與 B 相反方向 -B 的合成矢量上， 由于原次邊三相繞組 A、B、C 和 a、 b、c 相對應，我們把次邊 a 相繞組的頭連接次邊 b 相繞組尾，作為次邊 a 相的輸出線，由此在三角形接法中，只要確定了次邊a 相的連結，其他兩相的頭尾連接順序和引出線就不會弄錯。因此根據原次邊相電壓矢量便可畫出Y/ -11 組接線圖，如圖 2 所示。1 歡迎下載精品文檔2 用相電壓矢量圖來識別Y/接法的聯接組別如要識別圖 3 所示的 Y/ 接法的聯接組別，首先畫出原邊相電壓矢量A、B、C，根據圖 3

5、的接線圖可以看出，次邊 a 相繞組的尾連接C相繞組的頭作為次邊a 相的輸出線，由于次邊 a 與原邊 A同相位，我們把次邊 a 相相電壓矢量畫在原邊相電壓C和 -A 的中間，以原邊 A 相為基準，順時針旋轉次邊 a 相，它們之間的夾角為 210°，由此這個接線圖是 Y/ -7 組，見圖 4。3 用相電壓矢量圖畫出 /Y 接法的接線圖首先畫出次邊 a、b、c 三相相電壓矢量圖，以次邊 a 相相電壓矢量為基準，逆時針旋轉到所要求聯接組，再根據此矢量圖畫出該組別的接線圖。如圖 5 所示，先畫出 /Y-5 組的矢量圖，再逆時針旋轉 150°，畫出原邊 A 相相電壓矢量，此 A 相相電

6、壓矢量上， 因此根據此矢量圖便可畫出 /Y-5 組的接線圖可知， 次邊 a、b、c 三個頭作為 a、b、c 三相的輸出端，原邊 A 的尾 C的頭， B 的尾接 A 的頭， C 的尾接 B 的頭分別作為 A、 B、 C 三相的輸出端，見圖 6。2 歡迎下載精品文檔4 用相電壓矢量圖，識別 /Y 接法的聯接組別首先畫出以次邊 a、b、c 三相電壓為基準的矢量圖，再根據原邊繞組的接法，只要將 A 相畫在次邊矢量上，以原邊 A 相順時針旋轉到次邊 a 相之間的夾角是多少，就知道該 /Y 的接線圖它屬于第幾組。如圖 7 所示，識別圖中 /Y 的接線圖它屬于幾組，根據上面的方法，畫出次邊a、b、c 三相相電壓矢量圖， 從接線圖中可以看出原邊A 相繞組的頭連接B 相繞組的尾作為原邊 A 相引出線，因此我們把原邊相電壓矢量A 畫到次邊矢量 a 和-b 中間，而次邊 C相繞組的頭作為次邊a 相輸出，因此我們把次邊矢量C當成是矢量 a 調相來使用，然后以原邊 A 相順時旋轉到次邊a 相，它們的夾角為270°，因此這個接線圖為/Y-9 聯接組，見圖 8。圖 7 /Y 接線圖圖 8 /Y 接線圖的相電壓矢量圖由此可見，用相電壓矢量圖來對三相變壓器各種聯接組別進行接線和識別的方法簡單易學，卻在現場實踐過程中具有很高的實用
