1、精選優質文檔-傾情為你奉上支撐殼體加工工藝及其夾具設計摘要這次畢業設計內容涵蓋了機械加工工藝和機床專用夾具設計、金屬切削機床、公差尺寸與機械測量等各個方面的內容。支撐殼體加工工藝及其鉆4-7孔的夾具設計是包括零件加工的工藝設計、加工工序設計及專用夾具設計這三部分。機械加工工藝設計是在機械制造技術等專業課程所學的理論知識上，發揮專業知識解決實際生產問題的一次實踐訓練。機械制造技術定義：機械的生產過程中，改變生產對象的形狀，尺寸，相對位置和性質等使其稱為半成品或者成品的工藝過程。以工藝文件的形式確定下來的工藝過程叫做工藝規程。將鑄件，鍛件毛坯或者鋼材經過機械加工的方法，改變它們的形狀，尺寸，表面質

2、量，使其稱為合格零件的過程，稱為機械加工工藝過程。在工藝設計中，要對零件進行了解，了解零件的作用，應用場合，分析它的技術要求，這樣可以保證零件的加工質量，還可以提高其生產效率。要研究零件毛培的工藝結構，制定出粗精基準，在設計出對應的加工工藝過程，完成工藝過程卡；然后按照工藝過程卡的要求，測量計算毛培每個工步所需的加工機床設備及其切削用量；然后按照所需加工要求，設計該機床的專用夾具，選擇設計出夾具的各個組成部件，如定位元件、夾緊元件、引導元件、夾具體與機床的連接部件以及其它部件；設計的夾具盡量操作方便，加緊穩定，從而改善加工強度來獲得更好的經濟效益。關鍵詞：切削用量；定位；誤差The suppo

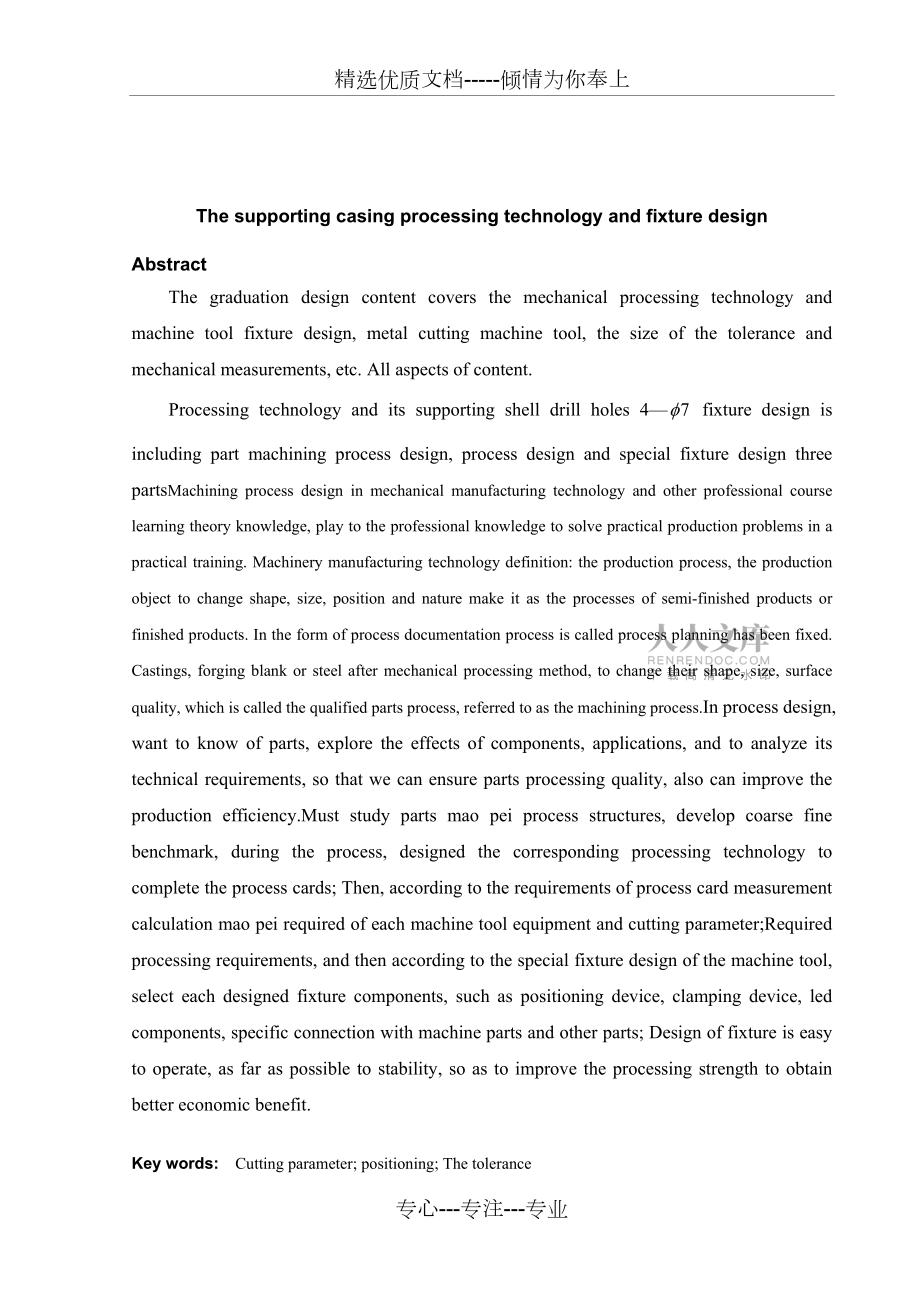

3、rting casing processing technology and fixture designAbstractThe graduation design content covers the mechanical processing technology and machine tool fixture design, metal cutting machine tool, the size of the tolerance and mechanical measurements, etc. All aspects of content.Processing technology

4、 and its supporting shell drill holes 4 fixture design is including part machining process design, process design and special fixture design three partsMachining process design in mechanical manufacturing technology and other professional course learning theory knowledge, play to the professional kn

5、owledge to solve practical production problems in a practical training. Machinery manufacturing technology definition: the production process, the production object to change shape, size, position and nature make it as the processes of semi-finished products or finished products. In the form of proc

6、ess documentation process is called process planning has been fixed. Castings, forging blank or steel after mechanical processing method, to change their shape, size, surface quality, which is called the qualified parts process, referred to as the machining process.In process design, want to know of

7、 parts, explore the effects of components, applications, and to analyze its technical requirements, so that we can ensure parts processing quality, also can improve the production efficiency.Must study parts mao pei process structures, develop coarse fine benchmark, during the process, designed the

8、corresponding processing technology to complete the process cards; Then, according to the requirements of process card measurement calculation mao pei required of each machine tool equipment and cutting parameter;Required processing requirements, and then according to the special fixture design of t

9、he machine tool, select each designed fixture components, such as positioning device, clamping device, led components, specific connection with machine parts and other parts; Design of fixture is easy to operate, as far as possible to stability, so as to improve the processing strength to obtain bet

10、ter economic benefit.Key words: Cutting parameter; positioning; The tolerance目 錄專心-專注-專業 第一章 緒 論機械制造業指從事各種動力機械、農業機械、冶金礦山機械、化工機械、紡織機械、機床、工具、儀器、儀表及其他機械設備等生產的行業。機械制造業為整個國民經濟提供技術裝備，其發展水平是國家工業化程度的主要標志之一。 機械制造業的產品既可以直接供人們使用，也可以為其它行業的生產提供裝備。據統計美國60%財富來自制造業，俄羅斯占48%,中國制造業在工業總產值中也占有40%。制造業是國家立國之本，是一個國家或地區發展的重

11、要基礎及有力支柱。從某中意義上講，機械制造水平的高低是衡量一個國家國民經濟綜合實力和科學技術水平的重要指標。 殼體的加工工藝規程及其鉆4-7的夾具設計是在學完了機械制圖、機械制造技術基礎、機械設計、機械工程材料等進行課程設計之后的下一個教學環節。殼體是組成機器或部件的主要零件之一，對其他零件有支撐和保護的作用。殼體部分常設計有安裝軸密封蓋，軸承蓋等零件的凸臺，凹坑，溝槽等。因此結構復雜。殼體的加工質量不僅影響其裝配進度和運動進度，而且影響機器工作精度，使用壽命，性能等。正確地解決一個零件在加工中的定位，夾緊以及工藝路線安排，工藝尺寸確定等問題，并設計出專用夾具，提高加工效率，減輕勞動強度，也保

12、證零件加工精度。本次設計也要培養自己的自學與創新能力。因此本次設計綜合性和實踐性強、涉及知識面廣。所以在設計中既要注意基本概念、基本理論，又要注意生產實踐的需要，只有將各種理論與生產實踐相結合，才能很好的完成本次設計。 第二章 零件的分析2.1 零件的作用圖2.1 零件圖這個零件是一個支撐殼體類型的零件，這種零件內部可以存放和保護其他零件，這個零件的作用是可以和其他的零部件進行裝配鏈接，以實現連接過度作用。零件通過四個底孔與其他的零件相連接。2.2夾具的作用 機床夾具的作用夾具是機械加工中的一種工藝設備，它在機械加工中起著十分重要的作用，主要有以下的幾個方面：1）便于工件的正確定位，以保證加工

13、精度1工件裝夾在夾具上后，工件上各有關的幾何元素（點、線、面）之間的相互位置精度在一定程度上就由夾具保證。當夾具在機床上正確定位及固定以后，工件在夾具中又得到正確定位并被夾緊，這樣就保證了再加工過程中“同批”工件對刀具和機床保持確定的相對位置，使加工得以順利進行。2）提高勞動生產效率和降低加工成本采用夾具以后，可以省去即十分費時又不很緊缺的劃線、找正工序，減少了輔助時間。若采用聯動夾具裝置、快速夾緊裝置，既能降低勞動強度，又能提高生產效率。例如采用氣壓、液壓等傳動裝置，只需要幾秒鐘舊可以完成夾緊動作。3）改善工人的勞動條件采用夾具后，工件的裝卸比不用夾具要方便、省力、安全。如果生產規模較大，還

14、可以采用機械化傳動裝置和自動裝卸工件的自動化夾具，以實現生產過程中的自動化，進一步提高勞動生產效率和改善工人的勞動條件。4）擴大機床工藝范圍在單件小批量生產的條件下，工件的種類、規格多，而機床的數量、品種卻有限。為了解決這種矛盾，可以設計制造專用的夾具，使機床“一機多用”。例如，可以采用專用的夾具，在車床上實現拉削。夾具在機械加工中的作用是重要的，但是在不同的生產規模和不同的生產條件下，夾具的功用也有所側重，其結構的復雜程度也有很大的不同。例如，在單件小批生產條件下，宜于使用通用的可調夾具，若采用專用的夾具，其結構也應求簡單。在大批量生產的條件下，夾具的作用則主要是在保證加工精度的前提下提高生

15、產效率，因此夾具的結構更完善些是必要的。雖然此時夾具的制造費用大一些，但由于生產效率的提高，產品質量的穩定，技術經濟效果還是好的。2.3 零件的工藝分析 2.3.1零件工藝流程概念機械加工工藝流程是工件或者零件制造加工的步驟，采用機械加工的方法，直接改變毛坯的形狀、尺寸和表面質量等，使其成為零件的過程稱為機械加工工藝過程。比如一個普通零件的加工工藝流程是粗加工-精加工-裝配-檢驗-包裝，就是個加工的籠統的流程2。機械加工工藝就是在流程的基礎上，改變生產對象的形狀、尺寸、相對位置和性質等，使其成為成品或半成品，是每個步驟，每個流程的詳細說明，比如，上面說的，粗加工可能包括毛坯制造，打磨等等，精加

16、工可能分為車，鉗工，銑床，等等，每個步驟就要有詳細的數據了，比如粗糙度要達到多少，公差要達到多少。技術人員根據產品數量、設備條件和工人素質等情況，確定采用的工藝過程，并將有關內容寫成工藝文件，這種文件就稱。這個就比較有針對性了。每個廠都可能不太一樣，因?yàn)閷?shí)際情況都不一樣。總的來說，工藝流程是綱領，加工工藝是每個步驟的詳細參數，工藝規程是某個廠根據實際情況編寫的特定的加工工藝。機械加工工藝規程是規定零件機械加工工藝過程和操作方法等的工藝文件之一，它是在具體的生產條件下，把較為合理的工藝過程和操作方法，按照規定的形式書寫成工藝文件，經審批后用來指導生產。機械加工工藝規程一般包括以下內容：工件加工的

17、工藝路線、各工序的具體內容及所用的設備和工藝裝備、工件的檢驗項目及檢驗方法、切削用量、時間定額等。2.3.2殼體工藝分析殼體有2組加工面他們有位置度要求。這2組加工面的分別為：1，以底面為基準的加工面，這組加工面包括，基準面底面和上端面，48H7，30H7孔，4-7孔。2：一個30H7孔為基準的加工面，這個主要是其余的各個面，孔，和槽的加工。該零件加工底孔時，采用的是一面兩銷定位。一面兩銷定位，是殼體、蓋類零件加工常用的定位方式。一面，就是殼、蓋的大平面，用一周圈若干個墊塊（裝配后磨平）支撐，墊塊用沉頭螺釘緊固在夾具體上。兩銷，一個是圓柱銷，另一個是菱形銷（削邊銷），菱形銷的長軸與兩銷的連心線

18、垂直，兩銷的中心距等于殼、蓋的定位銷孔的中心距。中心距尺寸公差一般選用js6。兩個銷子上端，一般高出墊塊上平面5mm。銷子直徑公稱尺寸與定位銷孔公稱直徑相同，公差一般選用h6。一面，限制了3個自由度，沿Z移動、繞X轉動、繞Y轉動。必須是一個圓柱銷與一個菱形銷，否則會過定位。2個定位孔的中心距是有公差（誤差）的，與兩銷中心距不可能非常一致的，菱形銷就是“讓開”兩者中心距誤差、安裝干涉的，限制繞Z轉動的。菱形銷的長軸必須垂直于兩銷孔的連心線。圓柱銷是限制沿X、Y移動。第三章 工藝規程設計3.1 機械加工工藝規程內容設計步驟及要求： 生產類型大批。 對零件進行工藝分析采用新國標。 確定毛坯的種類、形

19、狀、尺寸和精度。 擬定工藝路線。這是制定工藝規程的關鍵一步，其主要工作是：選擇定位基準，確定各表面的加工方法，安排加工順序，確定工序集中與分散的程度，以及安排熱處理、檢驗及其它輔助工序。在擬定工藝路線時，一般是提出幾個可能的方案，進行分析比較，最后確定 一個最佳的方案。確定工序所采用的設備。選擇機床時，應注意以下幾個基本原則： 機床的加工尺寸范圍應與工件的外形尺寸相適應。 機床的精度應與工序 要求的精度相適應。 機床的生產率應與工件的生產類型相適應。如果工件尺寸太大、精度要求過高，沒有適當?shù)脑O(shè)備可供選擇時，應考慮機床改裝或設計專用機床。這時需要根據具體工序提出機床改裝（或設計）任務書，任務書中

20、應提出與工序加工有關的必要數據、資料。例如：工序尺寸、工序公差及技術要求、工件的定位、夾壓方式，以及機床的總體布局、機床的生產率等。確定各工序所采用的工藝裝備。選擇工藝裝備時應注意以下幾點原則： 對夾具的選擇。 對刀具的選擇：一般情況下應盡量 選用標準刀具。在組合機床上加工時，按工序集中原則組織生產，可采用專用的復合刀具。 對量具的選擇 ：量具主要是根據生產類型和所要求 檢驗的精度來選擇的。單件小批量生產中應采用通用夾具，大批量生產中，應采用極限量規、高生產率的檢驗夾具和檢驗儀器等。確定各工序的加工余量，計算工序尺寸及公差。確定各工序的切削用量。但對于大批量流水線生產，尤其是自動線生產，則各工

21、序、工步都需要規定切削用量，以便計算各工序的生產節拍。確定時間定額。填寫工藝文件。3.2 確定毛坯的制作形式零件的生產類型是指企業（或車間、工段、班組、工作地等）生產專業化程度的分類，它對工藝規程的制訂具有決定性的影響。生產類型一般可分為大量生產、成批生產和單件生產三種類型，不同的生產類型有著各自不同的工藝特征。單件生產的基本特點是：生產的產品種類繁多，每種產品的產量都很少，而且很少重復生產。例如重型機械產品制造和新產品試制等都屬于單件生產。成批生產的特點是分批的生產相同的產品，生產呈周期性重復。如機床制造，電機制造等屬于成批生產。成批生產又可按其批量大小分為小批生產，中批生產和大批生產三種類

22、型3。其中，小批生產和大批生產的工藝特點分別與單件和大量生產的工藝特點類似；中批生產的工藝特點介于小批生產和大批生產之間。大量生產的基本特點是產量大，品種少，大多數工作的長期重復的進行某個零件的某一道工序的加工。例如，汽車，拖拉機，軸承等制造都屬于大量生產。零件的生產類型是按零件的年生產綱領和產品特征來確定的。生產綱領是指企業在計劃期內應當生產的產品產量和進度計劃。年生產綱領是包括備品和廢品在內的某產品年產量。零件的生產綱領N可按下式計算： 根據上式就可以計算求得出零件的年生產綱領，再通過查表，就能確定該零件的生產類型。 根據本零件的設計要求，根據機械制造技術基礎課程設計指導教程3表1-3，表

23、1-4可知該零件為輕型零件。本設計零件JS124殼體的生產類型為中批量生產。采用砂型鑄造3.2.1 毛坯的設計殼體零件材料為 HT200（灰鑄鐵200），硬度范圍是195HBS-220HBS，毛坯重約1Kg。根據本零件設計要求，根據工程材料表格3-1。表3-1 灰鑄鐵強度表牌號鑄件厚度/mm抗拉強度Rm/N·mm-2顯微組織基體石墨HT2002.510200珠光體 中等片狀102019520301703050160灰鑄鐵抗拉強度和塑性低，但鑄造性能和減震性能好，主要用來鑄造汽車發動機汽缸、汽缸套、車床床身等承受壓力及振動部件。 生產類型為成批生產，采用砂型鑄造，機械翻砂造型，2級精度

24、組。根據上述原始資料及加工工藝，分別確定各加工表面的加工余量，零件加工工藝路線確定后，在進一步安排各個工序的具體內容時，應正確地確定工序的工序尺寸，為確定工序尺寸，首先應確定加工余量。 由于毛坯不能達到零件所要求的精度和表面粗糙度，因此要留有加工余量，以便經過機械加工來達到這些要求。加工余量是指加工過程中從加工表面切除的金屬層厚度。加工余量分為工序余量和總余量4。 對毛坯初步設計如下： 1. Ø48mm30mm的孔 因?yàn)榭字挥?0mm大，30孔的粗糙度為6.3，6.3：半精加工表面。用于不生要的零件的非配合表面，如不要求定心和配合特性的表面，例螺栓孔、螺釘通孔、鉚釘孔。粗鏜既可以滿足

25、要求，查相關資料知粗加工和精加工的余量之和為3mm。2. 殼體的上下端面該閥體的上下端面粗糙度都是12.5，只需要進行粗銑加工就可以滿足該閥體端面的光潔度要求。根據資料可知，選取加工余量等級為G，選取尺寸公差等級為9級。所以根據相關資料和經驗可知，閥體的上下端面的單邊余量為3mm，符合要求。3. 寬28mm的槽2端面寬28mm2端面的粗糙度為12.5，一次粗銑即可滿足要求。所以根據相關資料和經驗可知寬70mm的2端面的單邊余量為2mm。根據上述原始資料及加工工藝，確定了各加工表面的加工余量、工序尺寸，這樣毛坯的尺寸就可以定下來了，毛坯的具體形狀和尺寸見圖“殼體”零件毛坯簡圖3.1 毛坯圖3.3

26、基面和基準的設計3.3.1基面的概念基面選擇是工藝規程設計中的重要工作之一，基面選擇的正確與合理，可以使加工質量得到保證，生產率得以提高。否則，不但使加工工藝過程中的問題百出，更有甚者，還會造成零件大批報廢，使生產無法進行5。 基準是機械制造中應用十分廣泛的一個概念，機械產品從設計時零件尺寸的標注，制造時工件的定位，校驗時尺寸的測量，一直到裝配時零部件的的裝配位置確定等，都要用到基準的概念。基準就是用來確定生產對象上幾何關系所依據的點,線或面. 基準分為： 設計基準、 工藝基準工藝基準又分為： 、 、 測量基準、 裝配基準基準面是指以之為基準用來確定其他點，線，面等尺寸的表面，分為設計基準面和

27、加工基準面，前者指圖紙上的基準面，后者用于實際加工，該兩者最好是指工件的同一個表面，基準面通常是指一個平面。在實際的操作中，基準面是為了保證加工精度和便于測量，在工件上選定的一個面作為定位面，在車削加工，常以工件的外圓面、臺階面或端面做為基準，目的就是為了便于加工和測量。在加工中，盡量使設計基準和定位基準相重合，在多工步加工中盡量使用同一個基準面，也不要使用毛坯面做為基準面，這樣便于保證加工的準確性，減少由于基準不重合造成的誤差。粗基準選擇應當滿足以下要求：（1）粗基準的選擇應以加工表面為粗基準。目的是為了保證加工面與不加工面的相互位置關系精度。如果工件上表面上有好幾個不需加工的表面，則應選擇

28、其中與加工表面的相互位置精度要求較高的表面作為粗基準。以求壁厚均勻、外形對稱、少裝夾等。（2） 選擇加工余量要求均勻的重要表面作為粗基準。例如：機床床身導軌面是其余量要求均勻的重要表面。因而在加工時選擇導軌面作為粗基準，加工床身的底面，再以底面作為精基準加工導軌面。這樣就能保證均勻地去掉較少的余量，使表層保留而細致的組織，以增加耐磨性。（3） 應選擇加工余量最小的表面作為粗基準。這樣可以保證該面有足夠的加工余量。（4） 應盡可能選擇平整、光潔、面積足夠大的表面作為粗基準，以保證定位準確夾緊可靠。有澆口、冒口、飛邊、毛刺的表面不宜選作粗基準，必要時需經初加工。（5） 粗基準應避免重復使用，因?yàn)榇?/p>

29、基準的表面大多數是粗糙不規則的。多次使用難以保證表面間的位置精度。基準的選擇是工藝規程設計中的重要工作之一，他對零件的生產是非常重要的。先選取40外圓為定位基準，利用V型塊為定位元件。3.3.2 精基準的選擇精基準的選擇應滿足以下原則：（1）“基準重合”原則 應盡量選擇加工表面的設計基準為定位基準，避免基準不重合引起的誤差。（2）“基準統一”原則 盡可能在多數工序中采用同一組精基準定位，以保證各表面的位置精度，避免因基準變換產生的誤差，簡化夾具設計與制造。（3）“自為基準”原則 某些精加工和光整加工工序要求加工余量小而均勻，應選擇該加工表面本身為精基準，該表面與其他表面之間的位置精度由先行工序

30、保證。（4）“互為基準”原則 當兩個表面相互位置精度及自身尺寸、形狀精度都要求較高時，可采用“互為基準”方法，反復加工。（5）所選的精基準 應能保證定位準確、夾緊可靠、夾具簡單、操作方便。以12和30孔（一面2銷）為定位精基準，加工其它表面及孔。主要考慮精基準重合的問題，當設計基準與工序基準不重合的時候，應該進行尺寸換算，這在以后還要進行專門的計算，在此不再重復。3.4制定工藝路線制訂工藝路線的出發點，應當是使零件的幾何形狀、尺寸精度及位置精度等技術要求能得到合理的保證。在生產綱領已確定為成批生產的條件下，可以考慮采用萬能型機床配以專用夾具，并盡量使工序集中在提高生產率。除此以外，還應當考慮經

31、濟效果，以便使生產成本盡量降下來方案一工序：鑄造工序：清沙工序：時效處理工序：銑下端面工序：銑上端面工序：鉆4-7孔工序：鏜48H7，30H7孔工序：鉆12孔，鉆M6螺紋底孔攻絲M6工序：鉆6-7孔锪孔14工序X：銑寬28mm槽深5mm工序XI：鉆2-M6螺紋底孔攻絲M6鉆8孔锪孔11工序XII：鉆孔12锪孔20深14工序XIII：去毛刺工序XIV：檢驗方案二工序：鑄造工序：清沙工序：時效處理工序：銑下端面工序：銑上端面工序：鏜48H7，30H7孔工序：鉆12孔，鉆M6螺紋底孔攻絲M6工序：鉆4-7孔工序：鉆6-7孔锪孔14工序X：銑寬28mm槽深5mm工序XI：鉆2-M6螺紋底孔攻絲M6鉆8

32、孔锪孔11工序XII：鉆孔12锪孔20深14工序XIII：去毛刺工序XIV：檢驗工藝路線三：工序I鑄造工序II：清沙工序III：時效處理工序IV：銑下端面工序V：銑上端面工序：鏜48H7，30H7孔工序：鉆12孔，鉆M6螺紋底孔攻絲M6工序：鉆4-7孔工序：鉆6-7孔锪孔14工序X：銑寬28mm槽深5mm工序XI：鉆2-M6螺紋底孔攻絲M6鉆8孔锪孔11工序XII：鉆孔12锪孔20深14工序XIII：去毛刺工序XIV：質檢工藝方案二和方案一，方案三區別在于方案二先鏜30，48孔鉆12孔這樣可以利用加工好的這幾個孔作為定位基準，加工48和30更好地保證了工件的加工精度，綜合考慮我們選擇方案一具體

33、的工藝路線如下工序I鑄造工序II：清沙工序III：時效處理工序IV：銑下面工序V：銑上面工序VI：鏜48H7，30H7孔工序VII：鉆12孔，鉆M6螺紋底孔攻絲M6工序VII：鉆4-7孔工序IX：鉆6-7孔锪孔14工序X：銑寬28mm槽深5mm工序XI：鉆2-M6螺紋底孔攻絲M6鉆8孔锪孔11工序XII：鉆孔12锪孔20深14工序XIII：去毛刺工序XIV：質檢3.5 機械加工余量、工序尺寸及毛坯尺寸的確定殼體零件材料為HT200，生產類型為大批量生產，采用砂型機鑄造毛坯6。殼體的上下端面因?yàn)闅んw的上下和左右端面沒有精度要求，粗糙度要求為12.5，光潔度要求不高，其加工余量為2.5mm。3、殼

34、體的孔毛坯為空心，鑄造出孔。孔的精度要求介于IT7IT8之間，參照參數文獻，確定工藝尺寸余量為單邊余量為2.5。3.6 確定切削用量及基本工時1、工序IV：銑下端面 1. 選擇刀具刀具選取不重磨損硬質合金端銑刀，刀片采用YG87。由難熔金屬的硬質和粘結金屬通過工藝制成的一種合金材料。硬質合金具有硬度高、耐磨、強度和較好、耐熱、耐腐蝕等一系列優良性能，特別是它的高硬度和，即使在500的溫度下也基本保持不變，在1000時仍有很高的硬度。硬質合金廣泛用作材料，如車刀、銑刀、刨刀、鉆頭、鏜刀等，用于切削鑄鐵、塑料、化纖、石墨、玻璃、石材和普通鋼材，也可以用來切削、不銹鋼、高錳鋼、等難加工的材料。現在新

35、型硬質合金刀具的切削速度等于碳素鋼的數百倍。 硬質合金牌號:YG8 密度g/cm2: 14.5-14.9 抗彎強度不低于N/cm2: 1600 硬度不低于HRA: 89.5。常 見 用 途: 適于鑄鐵、有色金屬及其合金與非金屬材料加工中，不平整斷面和間斷切削時的粗車、粗刨、粗銑，一般孔和深孔的鉆孔、擴孔。 相當于ISO: K30 。，切削深度，刀具直徑，刀具旋轉線速度2. 決定銑削用量決定銑削深度 因?yàn)榧庸び嗔坎淮螅淮渭庸ね瓿蓻Q定每次進給量及切削速度 根據X51型銑床說明書，其功率為為7.5kw，中等系統剛度。根據表查出 ，則按機床標準選取750 切削速度 V_c=dn/1000 n=(10

36、00V_c)/d n-轉速（r/min） d-工件毛坯直徑 V_c-線速度（m/min）（切削速度）當750r/min時按機床標準選取（每分鐘進給）計算工時 tj=D××i/vf(min) 銑圓周表面 切削工時：，則機動工時：.工序V：銑上端面 1. 選擇刀具刀具選取不重磨損硬質合金端銑刀，刀片采用YG8,，2. 決定銑削用量決定銑削深度 因?yàn)榧庸び嗔坎淮螅淮渭庸ね瓿蓻Q定每次進給量及切削速度 根據X51型銑床說明書，其功率為為7.5kw，中等系統剛度。根據表查出 ，則按機床標準選取750當750r/min時按機床標準選取計算工時切削工時：，則機動工時為工序：鏜30

37、H7,48H7孔1. 選擇刀具刀具選取不重磨損硬質合金端銑刀，刀片采用高速鋼,，d=0.8mm，n=1000r/min根據C6140說明書，功率5KW，中性剛度。查表得，則階臺軸或階臺孔： tj=(L+L1+L2)×i/(f×n)=(L+L1+L2)×d××i/(f×Vc×1000) (min) t=（80+7+3）*1/（0.2*1000）=0.45min工序：鉆12孔，鉆M6螺紋底孔攻絲M6工步一：鉆12孔的切削用量及基本工時(1)鉆12mm孔機床：Z525立式鉆床 刀具：根據機械加工工藝手冊表10-61選取高速鋼麻花鉆

38、121)進給量 取f=0.13mm/r2)切削速度V=2434m/min. 取V=30m/min3)確定機床主軸轉速ns= 796r/min與796r/min相近的機床轉速為900r/min。現選取=900r/min。所以實際切削速度=4) 切削工時，按工藝手冊表6.2-1。t=i其中l(wèi)=40mm; =4mm; =3mm; tt= =0.4(min)工步二：鉆M6螺紋底孔5確定進給量：根據參考文獻表2-7，當鋼的，時，。由于本零件在加工孔時屬于低剛度零件，故進給量應乘以系數0.75，則根據Z525機床說明書，現取切削速度：根據參考文獻表2-13及表2-14，查得切削速度所以根據機床說明書，取，

39、故實際切削速度為切削工時：，則機動工時為.工步三：攻絲M6 按機床選取，則機動時，攻M6孔工序VIII：鉆4-7孔工步一：鉆7孔的切削用量及基本工時(1)鉆7mm孔機床：Z525立式鉆床 刀具：根據機械加工工藝手冊表10-61選取高速鋼麻花鉆71)進給量 取f=0.13mm/r2)切削速度V=2434m/min. 取V=30m/min3)確定機床主軸轉速ns= 1364r/min與1364r/min相近的機床轉速為1450r/min。現選取=1450r/min。所以實際切削速度=5) 切削工時，按工藝手冊表6.2-1。 t=i ;其中l(wèi)=10mm; =4mm; =3mm; tt=4x（） =4

40、x（）=0.36(min)工序IX：鉆6-7孔锪孔14工步1：鉆6-7孔；機床：Z525立式鉆床 刀具：根據機械加工工藝手冊表10-61選取高速鋼麻花鉆51)進給量 取f=0.13mm/r2)切削速度V=2434m/min. 取V=30m/min3)確定機床主軸轉速ns= 1364r/min與1364r/min相近的機床轉速為1450r/min。現選取=1450r/min。所以實際切削速度=5) 切削工時，按工藝手冊表6.2-1。 t=i ;其中l(wèi)=10mm; =4mm; =3mm; t=6x（） =6x（）=0.081(min)工步2：锪孔14锪孔的目的是為了保證孔口與孔中心線的垂直度，以便

41、與孔連接的零件位置正確，連接可靠。 锪孔不需要進行大量切削，只需要用锪形鉆錐，锪孔時的切削速度應比鉆孔低，一般為鉆孔切削速度的1/21/3。 锪孔時，由于锪孔的切削面積小，標準锪鉆的切削刃數目多，切削較平穩，所以進給量為鉆孔的23倍。則： 1)進給量 取f=0.25mm/r 2)切削速度 取V=15m/mint=i其中l(wèi)=1mm; =3mm;t=6x（） =6x（）=0.066(min)工序X：銑寬28mm的槽選擇刀具刀具選取高速鋼三面刃銑刀，刀片采用YG8,，2. 決定銑削用量決定銑削深度 因?yàn)榧庸び嗔坎淮螅士稍谝淮巫叩秲?nèi)銑完，則決定每次進給量及切削速度 根據X62型銑床說明書，其功率為為

42、7.5kw，中等系統剛度。根據表查出 ，則按機床標準選取375當375r/min時按機床標準選取計算工時切削工時： ，則機動工時為工序XI：鉆2-M6螺紋底孔攻絲M6鉆8孔锪孔11 工步一：鉆M6螺紋底孔5 確定進給量：根據參考文獻表2-7，當鋼的，時，。由于本零件在加工孔時屬于低剛度零件，故進給量應乘以系數0.75，則根據Z525機床說明書，現取切削速度：根據參考文獻表2-13及表2-14，查得切削速度所以根據機床說明書，取，故實際切削速度為切削工時：，則機動工時為工步二：攻絲M6 按機床選取： ，則機動時，攻M6孔工步三：鉆8孔；機床：Z525立式鉆床 刀具：根據機械加工工藝手冊表10-6

43、1選取高速鋼麻花鉆81)進給量 取f=0.13mm/r2)切削速度V=2434m/min. 取V=30m/min3)確定機床主軸轉速ns= 1193r/min與1193r/min相近的機床轉速為1450r/min。現選取=1450r/min。所以實際切削速度=5) 切削工時，按工藝手冊表6.2-1。t=i其中l(wèi)=20mm; =4mm; =3mm; t= =0.14(min)工步4：锪孔11 1)進給量 取f=0.25mm/r 2)切削速度 取V=15m/mint=i其中l(wèi)=8mm; =3mm;t= =0.03(min)工序XII：鉆孔12锪孔20深14工步1：鉆12孔；機床：Z525立式鉆床

44、刀具：根據機械加工工藝手冊表10-61選取高速鋼麻花鉆101)進給量 取f=0.13mm/r2)切削速度V=2434m/min. 取V=30m/min3)確定機床主軸轉速ns= 795r/min與795r/min相近的機床轉速為900r/min。現選取=900r/min。所以實際切削速度=5) 切削工時，按工藝手冊表6.2-1。t=i其中l(wèi)=36mm; =4mm; =3mm;t= =0.36(min)工步2：锪孔20至深14 1)進給量 取f=0.25mm/r 2)切削速度 取V=15m/mint=i 其中l(wèi)=14mm; =3mm;t= =0.076(min)第四章 夾具設計為了提高勞動生產率

45、，保證加工質量，降低勞動強度，需要設計專用夾具。由指導老師的分配，決定設計鉆4-7孔的鉆床夾具設計。4.1 問題的提出 本夾具主要用于鉆4-7孔，4-7孔為螺栓孔，精度要求不高因此本道工序加工精度要求不高，為此，只考慮如何提高生產效率上，精度則不予考慮。此處省略NNNNNNNN字需要完整版請聯系QQ九九八七二一八四。5）隨行夾具隨行夾具是一種在自動線上使用的夾具。該夾具既要起到裝夾工件的作用，又要與工件成為一體沿著自動線從一個工位移到下一個工位，進行不同工序的加工。由于各類機床自身工作特點和結構形式各不相同，對所用夾具的結構也相應地提出了不同的要求。按所使用的機床不同，夾具又可分為：車床夾具、

46、銑床夾具、鉆床夾具、鏜床夾具、夾具、齒輪機床夾具和其他機床夾具等。 根據夾具所采用的夾緊動力源不同，可分為：手動夾具、氣動夾具、液壓夾具、氣液夾具、電動夾具、磁力夾具、真空夾具等。 如前所述，在設計夾具時，應該注意提高勞動生產率避免干涉。應使夾具結構簡單，便于操作，降低成本。提高夾具性價比。在工件裝夾中,經常采用螺旋夾緊機構。在夾緊凹形工件時,如用常見螺旋機構夾緊點在工件底部,則必須擰動螺釘至底部;取出工件則必須將螺釘退擰至凹形工件的外輪廓位置。隨著凹槽深度的增加,由于擰動圈數的增加,必將增加操作工人的勞動強度和降低效率 。螺旋夾緊機構是指螺旋副與其他元件（壓板、墊片、螺釘?shù)龋┫嘟Y(jié)合，對工件實

47、施夾緊的機構。螺旋夾緊機構在生產中使用極為普遍。螺旋夾緊機構結構簡單，夾緊行程大，且自鎖性能好，增力比大，是手動夾緊中用的最多的一種夾緊機構。常用的夾緊形式有：?jiǎn)蝹€(gè)螺旋夾緊機構、螺旋壓板夾緊機構。 本道工序?yàn)殂姶矈A具選擇了壓緊螺釘夾緊方式。本工序?yàn)殂娗邢饔嗔啃。邢髁π。砸话愕氖謩?dòng)夾緊就能達到本工序的要求。本夾具的最大優點就是結構簡單緊湊。夾具的夾緊力不大，故使用手動夾緊。為了提高生產力，使用快速螺旋夾緊機構。螺旋夾緊機構結構簡單，夾緊可靠，由于螺旋升角很小，所以擴力作用比斜楔大。鉆夾具裝配圖如下圖4.1 鉆夾具裝配圖 夾具體附圖如下：圖4.2鉆夾具圖4.6銑端面夾具設計4.6.1 工件與

48、夾具體的定位 工件與夾具體的定位是間接通過定位塊來實現的。定位塊通過自己本身及定位插銷12、四個內六角圓柱頭螺釘16、襯套11實現與底板的定位。而對于工件與定位塊的定位，為限制工件沿Z軸的移動自由度、工件繞X軸的轉動自由度及工件繞Y軸的轉動自由度，我們需用工件的下表面作為第一定位基準；為限制工件沿X軸方向的移動自由度、沿Y軸方向的移動自由度，需將工件上內孔1作為第二定位基準；同時為限制工件繞Z軸的轉動自由度，需將工件上內孔2作為第三定位基準，這樣就限制了工件的六個不定度，達到完全定位，而這種定位方式也就是我們常說的“一面兩孔” 定位。4.6.2 夾具體與機床的定位 夾具體與機床的定位是通過兩個

49、定向鍵9、內六角圓柱頭螺釘10，以及T型螺釘與壓板將夾具體固定在機床導軌上，實現定位。4.6.3 定位誤差計算在機械加工中，產生加工誤差的因素很多，而其中與夾具相關的誤差有夾具相對于機床成形運動的位置誤差，夾具相對于刀具位置的誤差，工件在夾具中的定位誤差，工件在夾具中被夾緊時產生的夾緊誤差，夾具磨損所造成的加工誤差等，而我們此處的話，只對工件在夾具中的定位誤差做一簡單計算。定位誤差由基準位置誤差和基準不重合誤差組成。基于此，對于一面兩孔的定位，如下圖圖4.7可查機床夾具設計手冊表1112得：基準位置誤差 式中：為第一定位孔的公差，為圓柱銷的公差； 為第二定位孔的公差，為菱形銷的公差； 第一定位

50、孔與圓柱銷間的最小間隙； 第二定位孔與菱形銷間的最小間隙； 為轉角誤差。又因圓柱銷尺寸為，菱形銷尺寸為，圓柱銷與定位孔1的配合為，菱形銷與定位孔2間的配合為，兩定位孔尺寸為。由此可得對于基準不重合的誤差有： 則定位誤差 =由此可知，此定位方式能夠滿足加工要求。夾具裝配圖如圖4.3圖4.3第五章 全文總結5.1結論設計即將結束了，時間雖然短暫但是它對我們來說受益菲淺的，通過這次的設計使我們不再是只知道書本上的空理論，不再是紙上談兵，而是將理論和實踐相結合進行實實在在的設計，使我們不但鞏固了理論知識而且掌握了設計的步驟和要領，使我們更好的利用圖書館的資料，更好的更熟練的利用我們手中的各種設計手冊和

51、AUTOCAD等制圖軟件，為我們踏入設計打下了好的基礎。經歷了一個多月的探索與設計，終于要告一段落了。此次畢業設計是在一邊工作一邊做設計的情況下完成的，這樣讓我更加深刻的體會到了實際生產與理論知識的區別，同時也讓我把二者融入到了一起。畢業設計是完成教學計劃達到專業培養目標的一個重要的教學環節；是教學計劃中綜合性最強的實踐性教學環節，它在培養和提高我們綜合運用專業知識分析和解決實際問題的能力，并進行工程技術人員所必須具備的基本素質的訓練等方面具有很重要的意義。畢業設計能使我們?cè)谝韵聨讉€(gè)方面有較大提高。1通過閱讀有關資料對當前先進的機械制造業的發展有進一步的了解。2融匯、貫通幾年里所學習的專業基礎

52、知識和專業理論知識。3綜合運用所學專業理論知識和技能提高獨立分析問題和解決實際問題的能力。此時回想過去工作之余在做設計的日子，體會很多，感慨也不少。我基本上按照我初定的三階段計劃認真做我的畢業設計的。設計過程也如我所料，遇到不少的問題。在查閱資料學習階段，我重新溫習了我們以前所學過的知識，查閱了許多有關夾具設計、機床的圖書資料和工藝設計方面的書籍。經過這一階段的學習，我對夾具有了大體的認識，這為接下來最主要的具體設計階段打下堅實的基礎。具體設計階段是最主要，最重要，最艱難的階段。萬事開頭難，這一階段的第一個難點就是總體方案的確定。認真研究往屆的設計方案，再比較現在有類似夾具設計后，最終確定自己

53、的設計方案的。我本以為總體方案確定后，接下來的設計應該就不難了，但真正的設計過程中的困難超出我的所料。不管是具體零部件分析選擇和還是裝配圖的繪制，我都遇到不少問題，充分暴露以往學習的知識缺漏，自己獨立解決實際問題能力的不足。幸好在此過程中常得到指導老師的指導、同學們的幫助，讓我基本上解決了問題，完成了這一階段的設計。最后的修改階段，我自己先認真檢查修改一遍自己的設計，包括零件圖以及說明書。然后交給王老師，請他幫我檢查。王老師經過詳細的檢查后對我的設計給予詳細的、指正和修改建議。5.2 不足之處與未來展望本次畢業設計主要加工的是底孔，對于其他面的精度保證計算來保證，孔加工方面，做的是一面兩銷定位，作為定位基準的兩個孔沒有做到高精度，對于底孔的垂直度不能達到一個很高的位置度要求。專用鉆夾具很多都需要自制，應該考慮到自制的成本。機械加工工藝是一門有著悠久歷史的學科。今天，機械加工在一般的加工方法上已經擁有完善而成熟的體系，加工設備也日益臻于完善。如今，這一學科正在朝向特種加工，超精密加工，快速制造等方向發展。本文即針對其中的快速成型制造技術談?wù)剻C(jī)械加工工藝未來的發展前景。快速成形制造(RPM)技術是國外80年代后期發展起來的一門新興技術。RPM技術盡管發展的時間不長,但發展速度很快，而且從其重要性和對制造業的推動作用來看越
